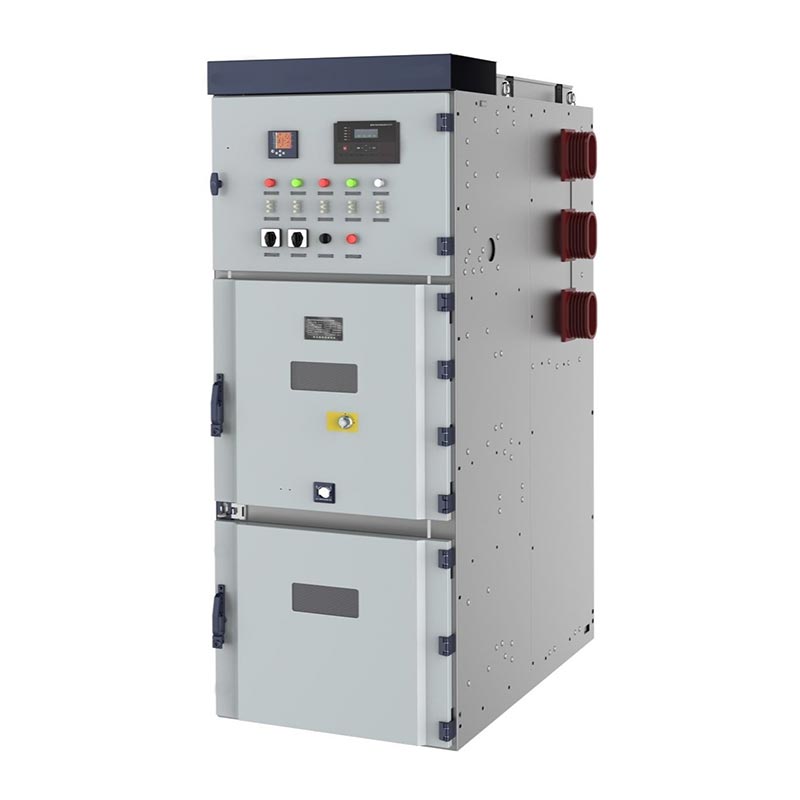

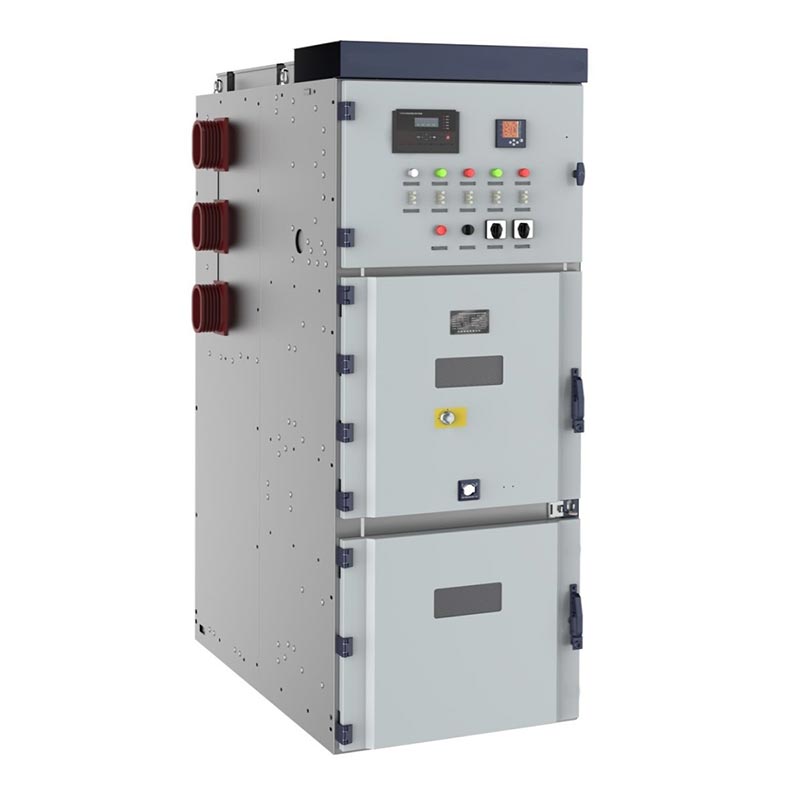

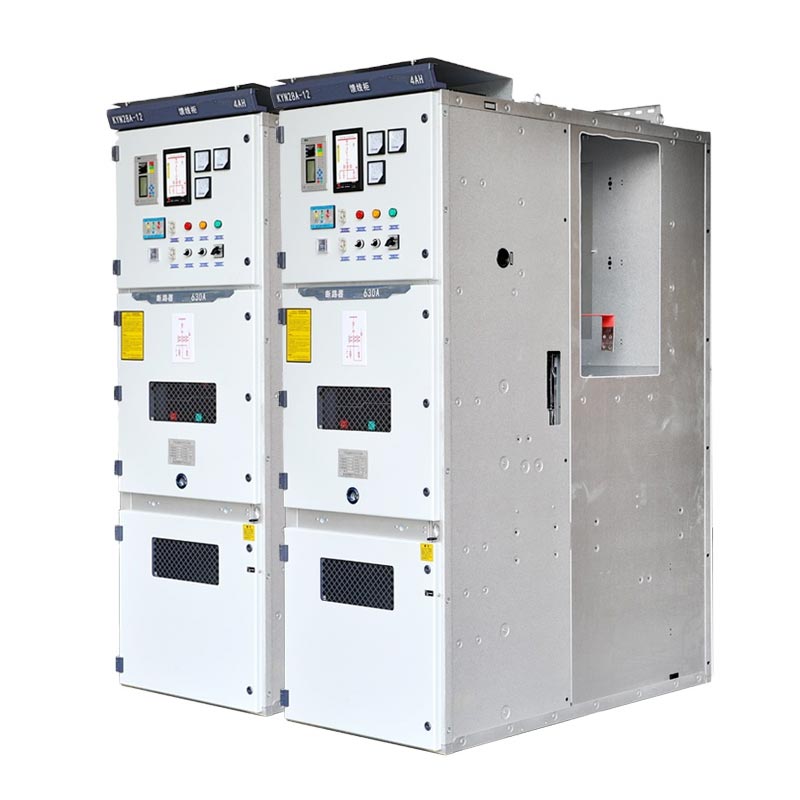

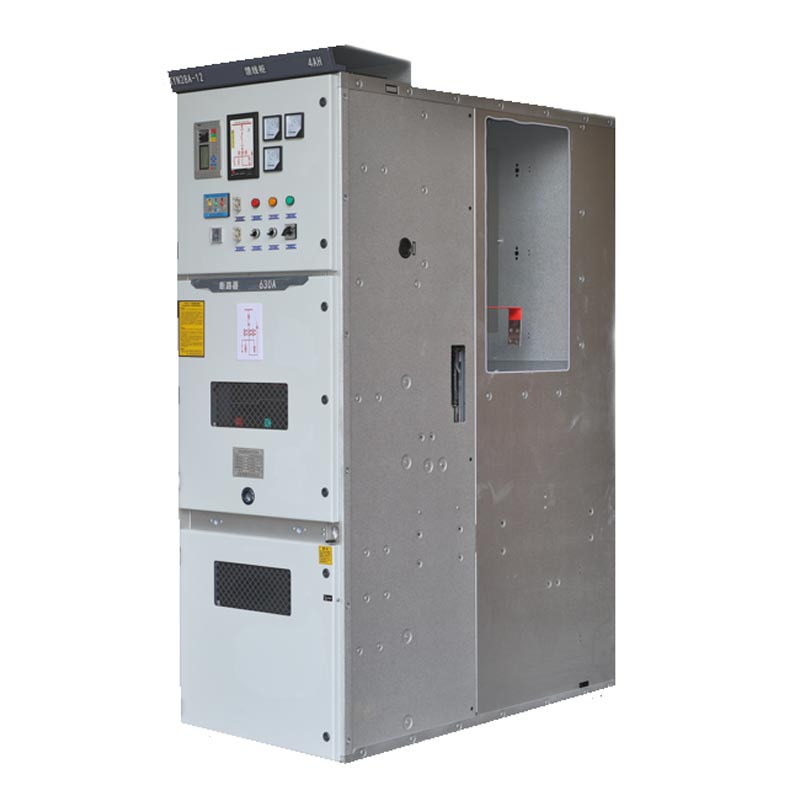

Разпределителната апаратура Usune Kyn28 24kV е вътрешна вакуумна комутационна апаратура за средно напрежение с метална обшивка и номинална напрежения, покриващи основни нива от 13,8 kV, 17,5 kV, 20 kV и 24 kV. Специално проектиран за трифазен променлив ток 50/60Hz захранващи системи, неговите основни функции са ефективно приемане на енергия и прецизно разпределение, като същевременно позволяват и реално време контрол на веригата, защита при повреда и мониторинг на работното състояние. Като референтен продукт от 14-те години на Usune опит в областта на електричеството със средно напрежение, неговият дизайн интегрира зряла структура и напреднала технология, балансиране на електрическата производителност с лесна работа и поддръжка и пълно задоволяване на основното средно напрежение нуждите от електроразпределение на електроенергийния, индустриалния и строителния сектор.
Разпределителна апаратура за ниско напрежение
Разпределителна апаратура средно напрежение
Комутационната апаратура Kyn28 24kV стриктно се придържа към множество авторитетни вътрешни и международни технически стандарти за осигуряване на съответствие през целия процес на проектиране, производство и тестване. Основните стандарти включват:
- Национални стандарти: GB3906-2006 "3.6-40.5kV AC метално-затворена разпределителна апаратура и контролна апаратура", GB/T11022 "Общи
Технически изисквания за комутационна и контролна апаратура за високо напрежение", DL/T404 "Технически условия за поръчка
Вътрешна комутационна апаратура за променлив ток с високо напрежение"
- Международен стандарт: IEC62271-200 "AC комутационна и контролна апаратура в метален корпус с номинално напрежение над 1kV
и под 52kV"
1. Температура: -15 ℃ ~ 40 ℃; Влажност: Средно дневно ≤95%, Средно месечно ≤90%
2. Надморска височина ≤1000m, сеизмична интензивност ≤8 градуса
3. Без корозивни и запалими газове и чести вибрации; специални условия на работа могат да бъдат персонализирани
при договаряне.

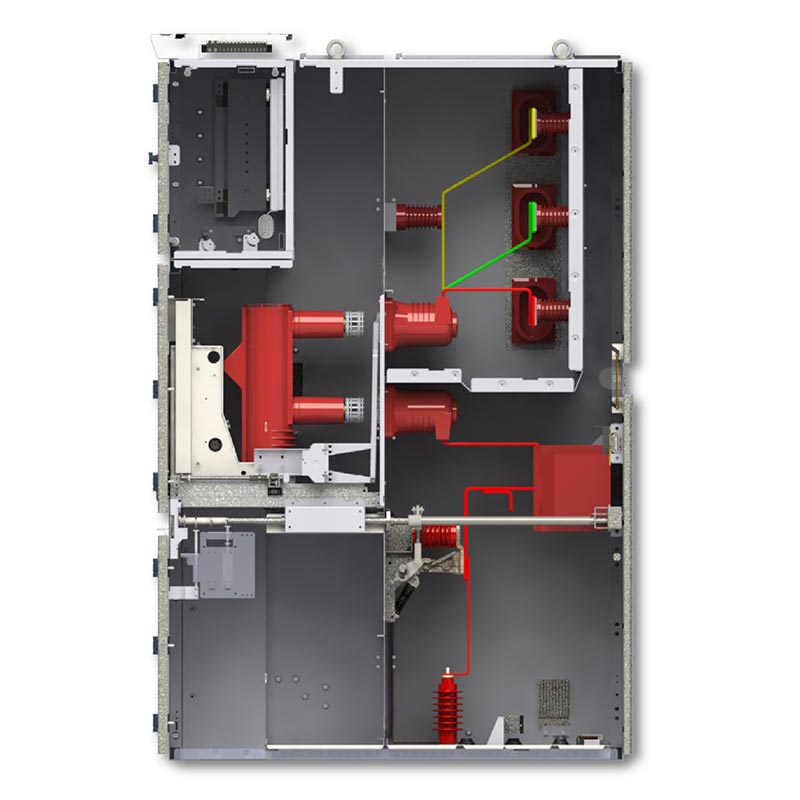

1. Бронирана затворена конструкция: Независимо разделени функционални помещения изолират електрическите дъги, повишавайки безопасността.
2. Подвижна ръчна количка: Улеснява подмяната и поддръжката на компоненти, съкращавайки времето за работа.
3. Двойно блокиране: Осигурява петстепенна защита, елиминирайки неправилно функциониране.
4. Вакуумно гасене на дъгата: Силна способност за гасене на дъгата, дълъг живот, подходящ за честа работа.
5. Канал за освобождаване на налягането: Насочено освобождаване на налягането в случай на повреда, защитаващо оборудването наоколо.
| Параметър Категория | Основни индикатори |
| Номинално напрежение | 13.8kV, 17.5kV, 20kV, 24kV |
| Номинална честота | 50Hz/60Hz |
| Номинален ток | 630A~3150A |
| Номинален ток на прекъсване при късо съединение | 25kA~50kA |
| Ниво на защита | IP4X (шкаф), IP2X (между отделения) |
| Елемент | единица | Параметър | |
| Номинално напрежение | kV | 24 | |
| Номинална честота | Hz | 50 | |
| Номинален ток на прекъсвача | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинален ток на разпределителен шкаф | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинален динамичен ток (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Номинален постоянен ток (пик) | kA | 40, 50, 63, 80, 100, 125 | |
| Номинален ток на прекъсване на късо съединение | kA | 16, 20, 25, 31,5, 40, 50 | |
| Номинален ток на късо съединение | kA | 40, 50, 63, 80, 100, 125 | |
| 1 мин. издържано напрежение на мощността | Полюс-полюс, полюс-земя | kV | 65 |
| През изолиращото разстояние | kV | 79 | |
| Устойчивост на напрежение на импулс на мълния (пик) | Полюс-полюс, полюс-земя | kV | 125 |
| През изолиращото разстояние | kV | 145 | |
| Ниво на защита | IP4X за корпус, IP2X за изолираща стая и отворена стая с прекъсвач | ||
| Забележка: капацитетът на късо съединение на КТ трябва да се разглежда отделно. | |||
Случай 1: Проект за електроразпределение в голям химически индустриален парк в Югоизточна Азия. Усуне, като професионалист производителят предостави 82 табла за разпределителна уредба за този парк, подходящи за големи натоварвания, без влошаване на производителността след 3 години непрекъсната работа, превръщайки се в местен еталон.
Случай 2: Проект за електроразпределение в супер висок търговски комплекс в Китай. Приложено към 428-метров супер високоетажна подземна подстанция, нейният компактен дизайн и висока защита се адаптират към затворената среда, гарантирайки стабилно захранване за дневен поток от над 100 000 души.
1. Професионална сила: 14 години дълбоко усъвършенстване, притежаване на независима научноизследователска и развойна дейност и персонализирано производство
възможности.

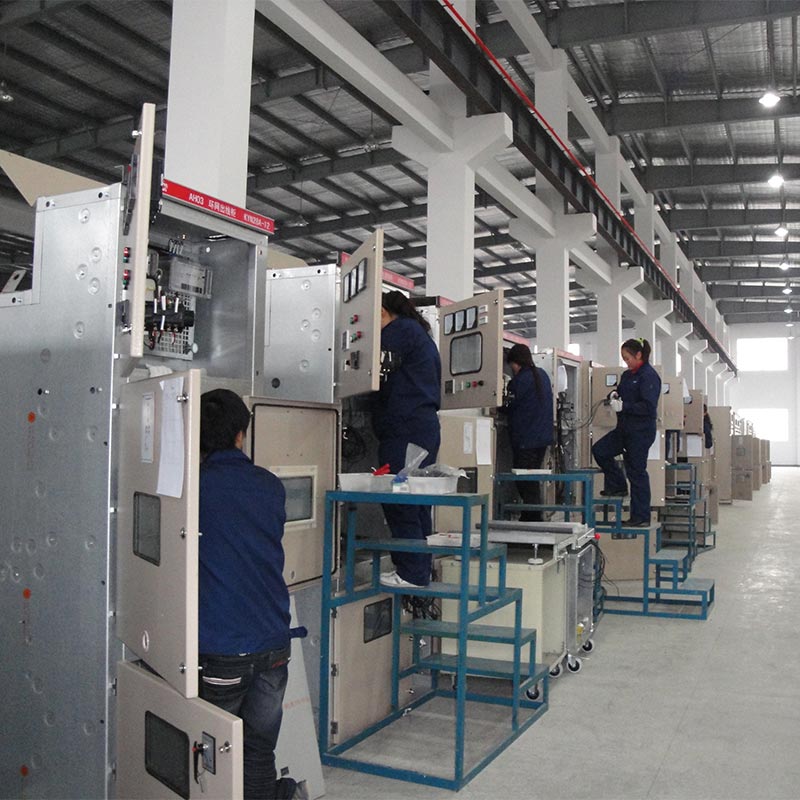

2. Строг контрол на качеството: Пълна проверка на качеството на процеса, всяко устройство идва с пълен доклад от теста.
3. Ефективна доставка: Стандартните поръчки се доставят за 15-20 дни, адаптивни към спешни нужди.
4. Услуги за персонализиране: Поддържа персонализиране на OEM, лого и параметри, за да отговори на индивидуалните нужди.
5. Гаранция след продажбата: 12-месечна гаранция, отговор след продажбата и решение в рамките на 1-3 дни.
Разпределителната апаратура Usune Kyn28 24kV, със своята зряла технология и надеждна работа, се превърна в предпочитана избор за разпределение на електроенергия със средно напрежение в световен мащаб. Използвайки предимствата на китайската верига за доставки и директна фабрична доставка, Usune се позиционира като професионален производител и надежден доставчик, допринасяйки за развитието на глобалната енергийна инфраструктура.
