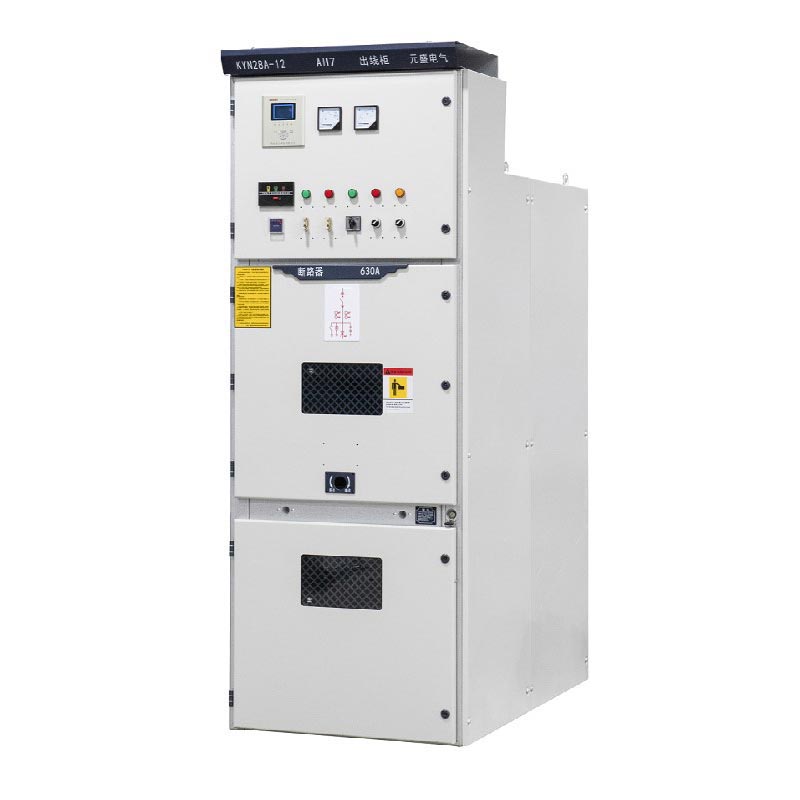

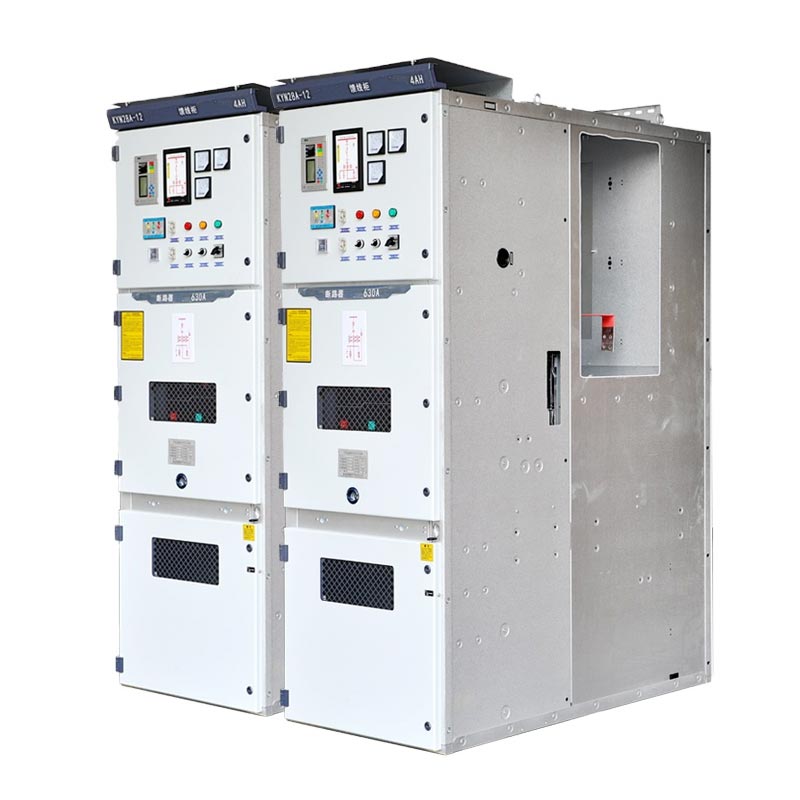

11kv Mv Vcb панели

Панелите 11kV MV Vcb са позиционирани като промишлен клас, високонадеждно разпределение на мощност средно напрежение оборудване, подходящ за системи с напрежение 11 kV и под напрежение и може да се използва в единична шина, сегментирана единична шина или двойна шина архитектури. Те стриктно се придържат към стандарти като IEC 60298, IEC 694, GB3906-2006 и немски DIN VDE 0670, и са сертифицирани по ISO система за управление със стандартизиран контрол през целия процес.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Основни параметри и структурни акценти

1. Основни параметри

Номинално напрежение 11kV (съвместимо с 3,6~12kV), трифазен AC 50/60Hz, номинален ток 630A~2500A (персонализиран), ток на прекъсване при късо съединение 25kA~40kA, ниво на защита IP4X (корпус), съвместим с множество системи архитектури.

2. Структурни акценти

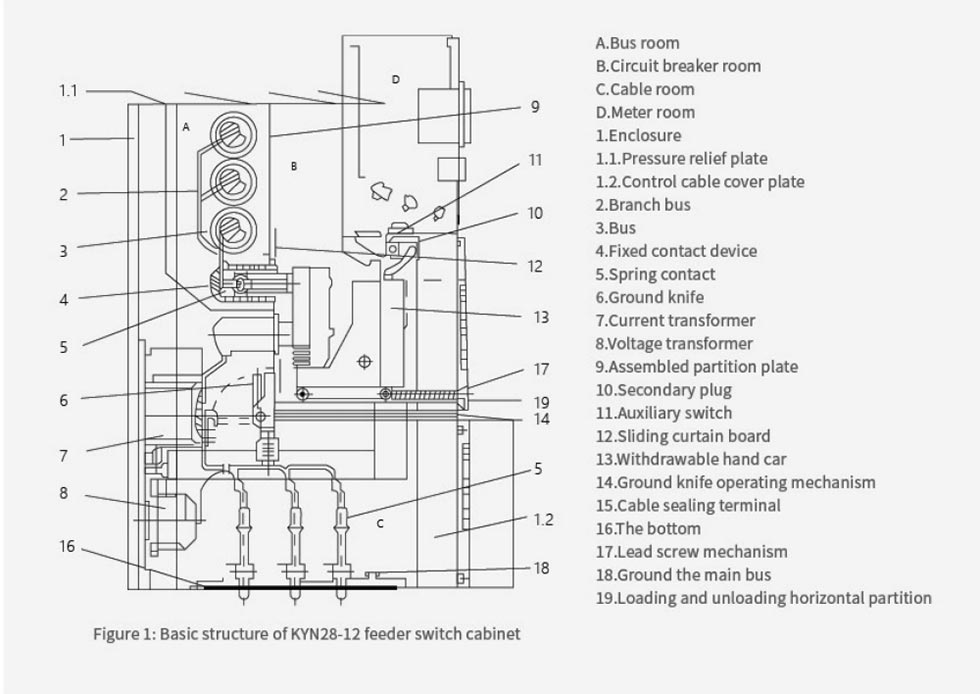

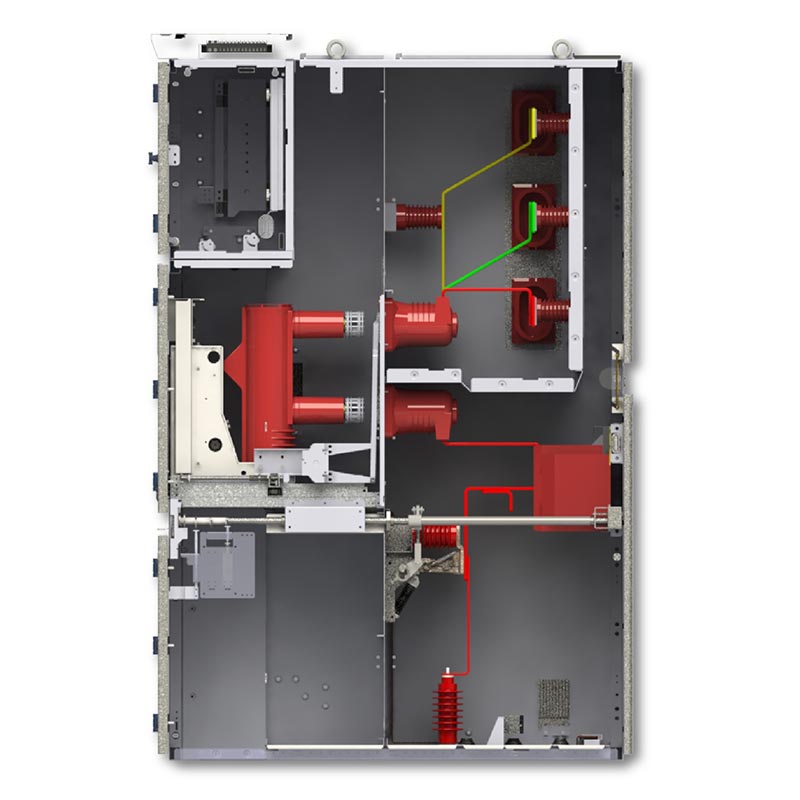

Изтегляща се метална конструкция, четири независими отделения, централно разположена ръчна количка за лесна поддръжка; оборудван с цялостна система за блокиране на безопасност с пет защити, механична + електрическа двойна защита, елиминиране на неправилна работа; силна адаптивност към околната среда, подходяща за различни условия на работа на закрито.

Основни предимства

1. Надеждна производителност: Вакуумен прекъсвач с бърза реакция, дълъг механичен живот, подходящ за чести работа в множество сценарии;

2. Безопасно и удобно: Напълно затворена защита, дизайн на ръчна количка за ефективна поддръжка, поддържа интелигентни дистанционна работа и поддръжка;

3. Глобално качество: Базиран в Китай производител, стандартизирана фабрика гарантира производствен капацитет и качество; като а висококачествен доставчик, изнася в множество региони и предоставя услуги с пълен цикъл.

Реален случай на приложение

Случай 1: Проект за разпределение на 11kV в подстанция 110kV в Югоизточна Азия

1. История на проекта: Тази подстанция е основен електрозахранващ център в региона, изискващ стабилно захранване от 11 kV доставка на околните индустриални паркове и жилищни райони. Оборудването трябва да притежава висока надеждност и съответствие и да е съвместим с местната 50Hz система за захранване.

2. Решение за приложение: Usune персонализирани 28 KYN28A-12 11kV MV VCB панели, приемащи единична сегментирана шина архитектура и оборудван с вакуумни прекъсвачи VS1, за да отговори на изискванията за двуверижно захранване.

3. Резултати от изпълнението: За трите години от пускането в експлоатация оборудването е работило без никакви неуспехи, успешно преминаване на множество тестове при екстремни условия като гръмотевични бури и високи температури. Той прецизно завършва разпределението на мощността и защитата от повреда, като помага на подстанцията да постигне „нулево прекъсване на захранването експлоатация и поддръжка“ и получи високо признание от местния енергиен отдел.

Случай 2: Модернизация на електроразпределителната система за високо напрежение в европейски завод за производство на автомобили

1. История на проекта: Цеховете за щамповане и боядисване на фабриката имат изключително високи изисквания за мощност стабилност на доставките, което налага надстройка до 11kV електроразпределителна система. Оборудването трябва да отговаря на ЕС IEC стандарти, като същевременно се отчита лекотата на поддръжка и използване на пространството.

2. Решение за приложение: Бяха избрани 16 панела Usune 11kV MV VCB, като се използва централно разположена ръчна количка структура, съвместима с една шинна система и оборудвана с нагреватели против кондензация и интелигентни модули за следене на температурата и влажността.

3. Резултати от внедряването: Оборудването идеално се адаптира към европейската 50Hz/60Hz двучестотна система. Инсталирането не засяга нормалното производство в работилницата и ръчната количка може бързо да бъде изтеглена за поддръжка. След надграждането процентът на отказите на електрозахранването на фабриката намаля с 90%, отговаряйки на непрекъснатите производствени нужди на автомобилостроенето.

Работна среда

1. Температура на околния въздух: максимум +40°C, минимум -10°C;
2.Относителна влажност: среднодневна стойност ≤ 95%, средномесечна стойност ≤ 90%;
3. Надморска височина: ≤ 1000 m;
4. Сеизмичен интензитет: не повече от степен 8;
5. Оборудването трябва да бъде инсталирано на места без опасност от пожар или експлозия, силно замърсяване, химически корозия и силни вибрации.
6. Ако оборудването трябва да се използва при условия на околната среда, надвишаващи нормалните изисквания, посочени в GB 3906, съответните договорености се съгласуват между потребителя и производителя.

Технически спецификации

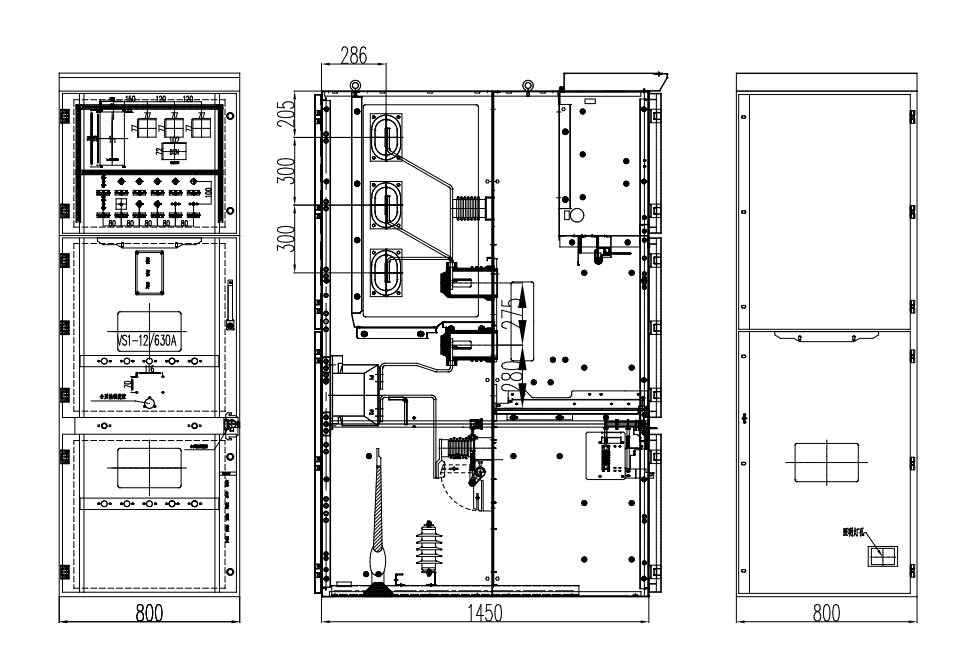

Външен размер на продукта

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

В1: Функция за петкратно блокиране?

О: Включва пет основни функции, като прекъсвач срещу неправилно функциониране, с двоен механичен и електрически блокиране за предотвратяване на неправилна работа.

Q2: 11kV MV Vcb панелите съвместими ли са с 10kV системи?

О: Напълно съвместим, не се изисква модификация, може директно да замени съществуващото оборудване и персонализиране на параметрите се поддържа.

Q3: Съответствие при износ и следпродажбено обслужване?

A: В съответствие с международните стандарти, регионалните сертификати могат да бъдат персонализирани; бърз отговор от Китай фабрика и локализирано следпродажбено обслужване от глобални търговски обекти.

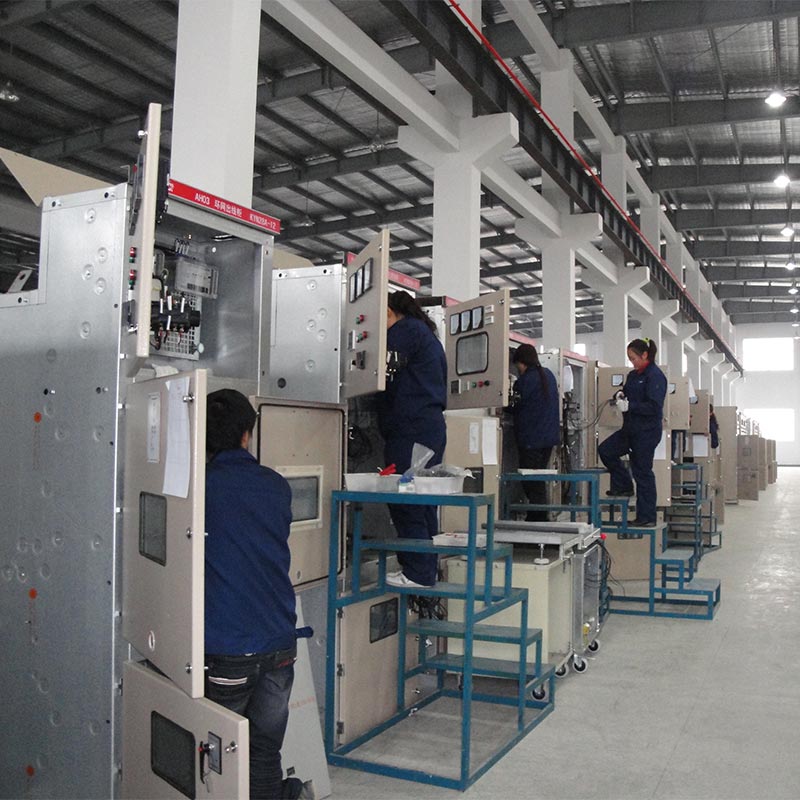

Марка и фабрична сила

Usune разчита на основната си фабрика в Китай с годишен производствен капацитет от над 5000 панела. То се хвали цифровизирано управление от край до край, интегриращо R&D, производство и продажби. Продуктите му обхващат над 30 държави, което го прави доверен доставчик и производител на разпределение на електроенергия със средно напрежение за глобални клиенти.
