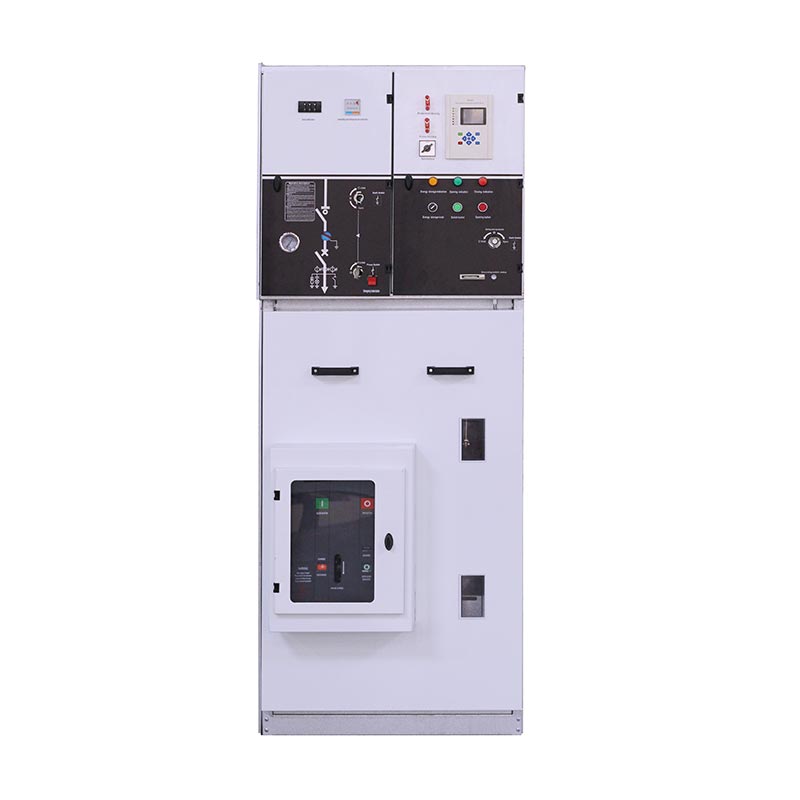

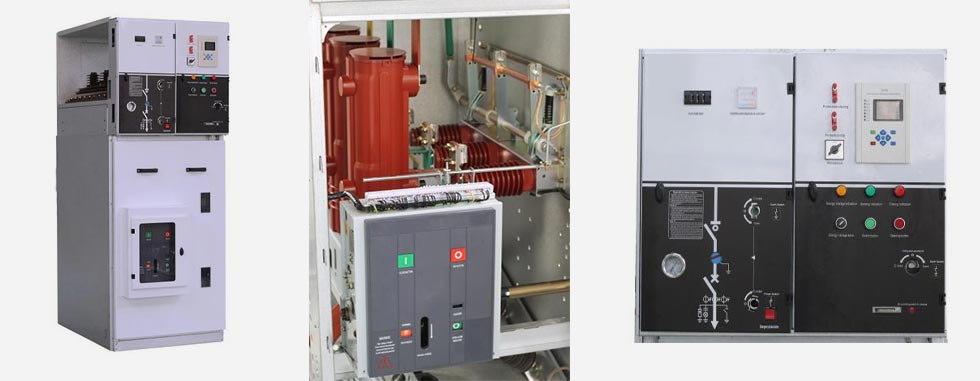

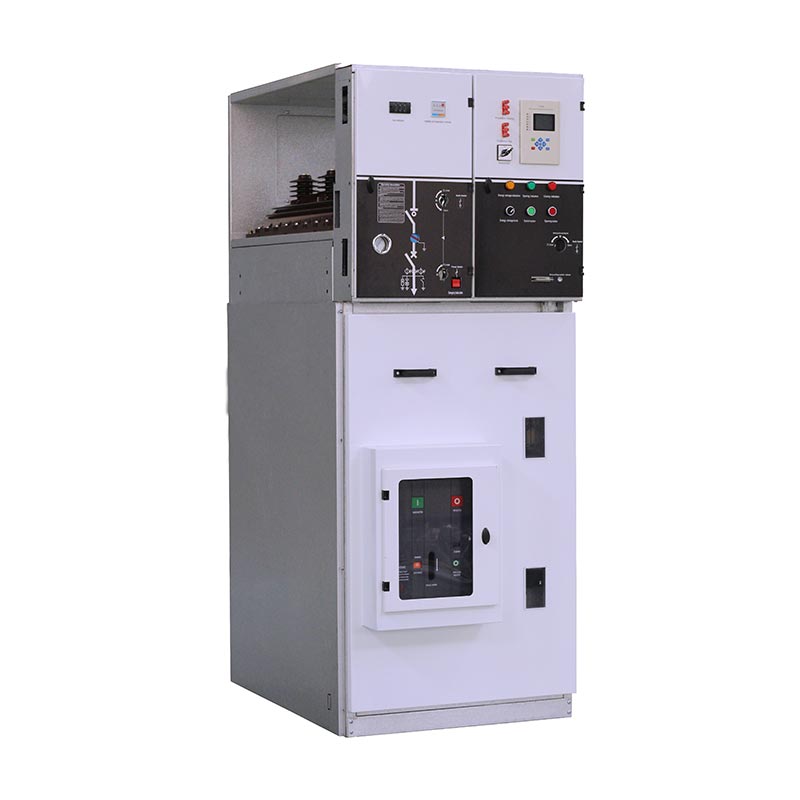

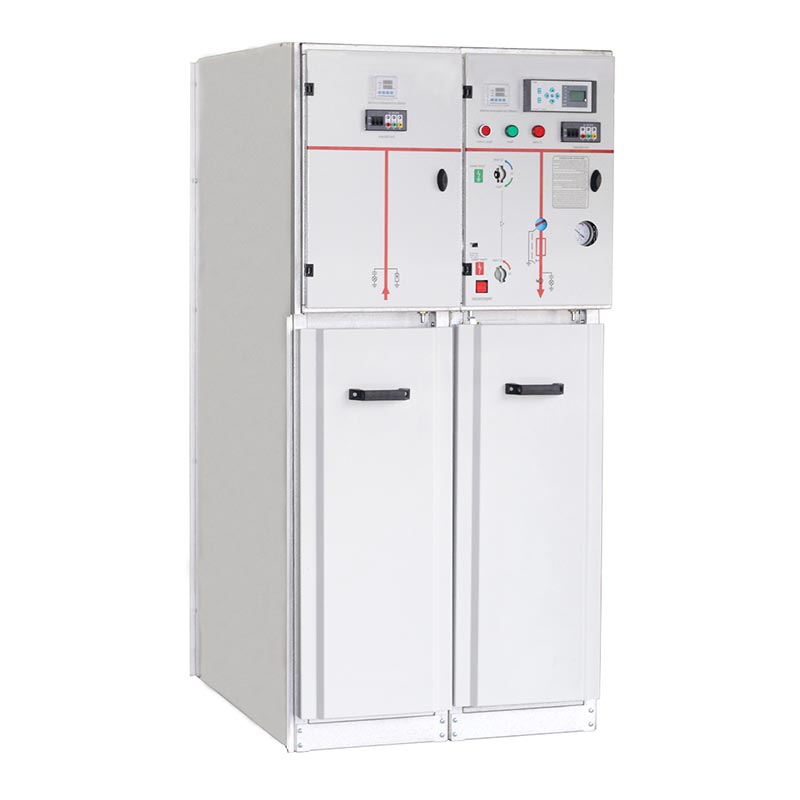

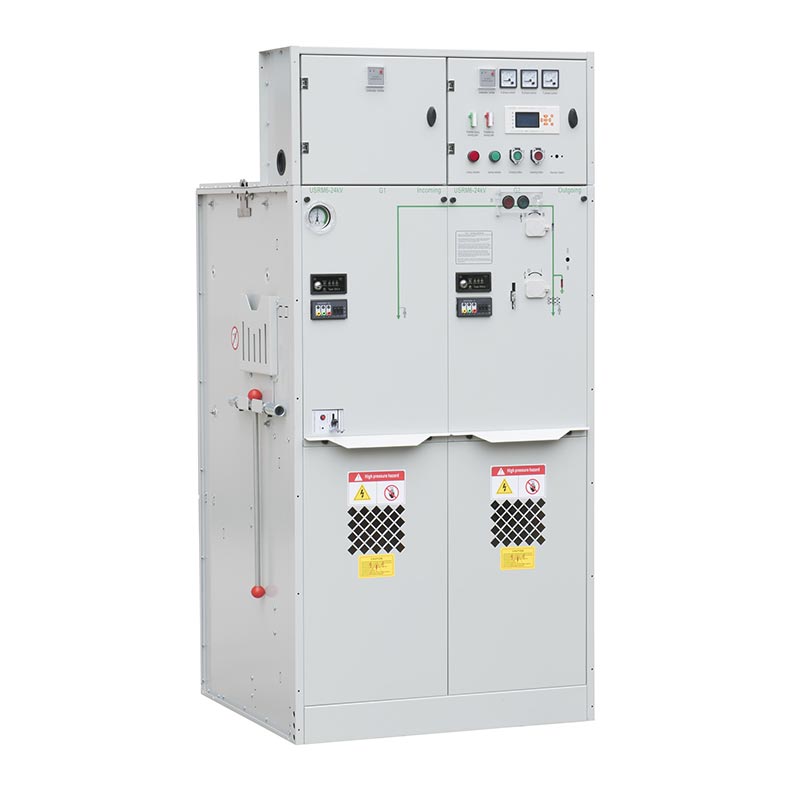

Главен блок с пръстен с прекъсвач

Пръстеновото основно устройство от серията USUNE XGN15 с прекъсвач е компактно, мащабируемо разпределително устройство в метален корпус проектирани за автоматизация на електроразпределението. Целият шкаф използва технология за въздушна изолация, балансираща безопасност и компактност, което го прави подходящ за различни сценарии за инсталиране в ограничено пространство. Неговата проста структура и гъвкава работа значително намаляват трудностите при изграждането на място и последващата поддръжка, като подобряват разпределението на мощността ефективност на работа.

Като професионален производител с богат опит, USUNE притежава пълна научноизследователска и развойна дейност, производство и тестване система. Продуктите от серията XGN15 се произвеждат независимо в собствена фабрика, като всяка стъпка започва от суровината материали до готови продукти, стриктно спазващи международните стандарти, за да се гарантира постоянно и стабилно качество на продукта.

Основна конфигурация и технически предимства

1. Конфигурация на главния превключвател

Главният превключвател в тази серия, пръстеновидният основен модул с прекъсвач, е SF6 превключвател за натоварване независимо произведени от USUNE, предлагащи предимства като дълъг експлоатационен живот, стабилна производителност и ниски разходи за поддръжка. то може да бъде оборудван и с най-съвременни вакуумни прекъсвачи според нуждите на потребителя, като допълнително подобрява капацитет на прекъсване и ниво на защита на оборудването, адаптиране към различни сценарии на разпределение на мощността.

2. Режими на работа и ниво на автоматизация

Главният превключвател поддържа както ръчни, така и електрически режими на работа, за да се адаптира към различни операции на място изисквания. Може да бъде оборудван с FTU и RTU устройства, отговарящи перфектно на изискванията за "четири дистанционни" (дистанционно управление, дистанционна сигнализация, дистанционни измервания и дистанционна настройка) на електроразпределителна автоматизация, реализиране интелигентно наблюдение и управление на електроразпределителната система и полагане на основата за интелигентен модернизация на електрическата мрежа.

3. Разширена технология

Приложения Интегрирайки усъвършенствана сензорна технология и най-новите защитни релета, той може да наблюдава точно работно състояние на оборудването в реално време, бързо реагиране на необичайни условия и гарантиране на безопасността на захранването разпределителни системи и оборудване. Приемането на лека и гъвкава схема за сглобяване намалява транспортирането и трудности при инсталирането, като същевременно улеснява по-късна поддръжка и разширяване, отговаряйки на постоянно променящата се мощност дистрибуторски нужди на пазара.

Приложение

Пръстеновият основен модул с прекъсвач е подходящ за 50/60Hz, 12-36kV захранващи системи и се използва широко в индустриален и граждански захранващи кабелни пръстеновидни мрежи и захранващи терминали. Като професионално електроразпределително оборудване доставчик, USUNE оптимизира дизайна на продукта, което го прави особено подходящ за следните сценарии:

- Градско жилищно електроразпределение, малки подстанции, комутационни станции и сглобяеми подстанции;
- Промишлени и минни предприятия, търговски центрове, летища, метро и други обществени места;
- Нови енергийни полета като производство на вятърна енергия;
- Ключови обществени съоръжения като болници, стадиони, железопътни линии и тунели.

В Китай, пръстеновидното основно устройство с прекъсвач е широко използвано в различни градски и селски електрически мрежи обновяване проекти, получавайки постоянни похвали от потребителите за стабилната си производителност и надеждно качество.

Работещо състояние

- Надморска височина ≤1000 мм
- Околна температура: 45℃~-35℃, максимална температурна разлика ≤25℃
- Средната дневна относителна влажност не надвишава 95%
- Средната месечна относителна влажност не надвишава 90%
- Сеизмичен капацитет: сеизмичният интензитет не надвишава 8 градуса
- Без силни вибрации и удари, пожар, химическа корозия, поле за риск от експлозия

Технически параметри

Конфигурационен параметър на кутията

Входящи LBS

Трафо защита

Измерване

Cbog w/.meter

Cb изходящ

Структура и конфигурация на разпределителната уредба

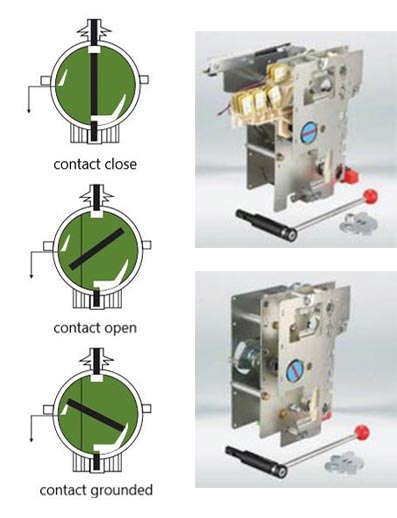

Работен механизъм

(1) Двуфункционален еднопружинен задвижващ механизъм: тип K

Функцията за превключване се управлява независимо с лост или мотор.
Функцията за заземяване се отваря и затваря независимо с помощта на лост за управление, а работната енергия е осигурен от натискна пружина, която се освобождава, за да затвори или разкачи контакта.

(2) Операционен механизъм с двойна функция с двойна пружина: Тип A

Функцията за превключване се управлява независимо от лост или двигател, а работната енергия се осигурява от a компресионна пружина, която се освобождава, за да затвори контакта. Независимо отваряне и затваряне с бутон (0) или изключващо устройство или шунтово изключващо устройство.
Функцията за заземяване работи независимо с лост за управление и работната енергия се осигурява от a компресионна пружина, която се освобождава за затваряне или разединяване на контакта.

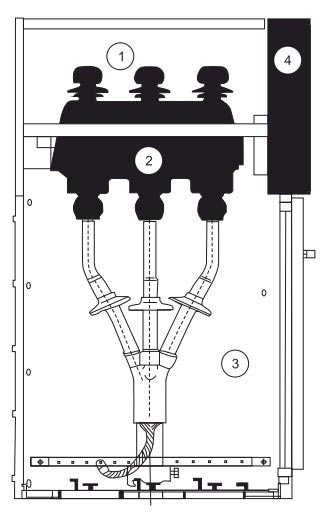

① Стая с шини
② Главен превключвател
③ Кабелна стая
④ Работен механизъм, блокиращ механизъм и контролна зала с ниско налягане

Целият разпределителен шкаф може да бъде разделен на две горни и долни единици, като горната част на шкафа включва на шинно помещение, превключвател на товара, помещение за работен механизъм и помещение за ниско напрежение, а долният модул е отделен от кабела стая. Цялата горна част може да бъде заменена.

◇ Стая с шини

Шинопроводът е разположен в горната част на шкафа. В стаята на шините главните шини са свързани заедно и преминават през целия ред разпределителна уредба.

◇ Превключвател за прекъсване на товара

Помещението за превключване е оборудвано с превключвател за натоварване от серен хексафлуорид тип SFG. Обвивката на превключвателя на товара е направена на излята епоксидна смола, напълнена със серен хексафлуорид (SF6) газ като изолационна среда и черупката е осигурена с дупка за наблюдение. Разпределителната стая може да бъде оборудвана с измервател на плътността на газа SF6 или плътност на газа с алармен контакт според изискванията на клиента.

◇ Кабелна стая

Шкафът за превключване на товара има просторно кабелно помещение, което се използва главно за кабелна връзка, така че едножилни или трижилните кабели могат да бъдат свързани с помощта на най-простата неекранирана кабелна глава, както и с достатъчно пространство настанявам мълниеотвод, токов трансформатор, долнозаземен превключвател и други компоненти. Според стандартния дизайн, на вратата на шкафа има прозорче за наблюдение и защитно блокиращо устройство. Долна плоча за кабелна стая с уплътнителен капак и кабелна скоба с подходящ размер с опорна скоба. Долната плоча на кабелната стая и рамката на вратата могат да бъдат премахнати улеснявам кабелна инсталация.

◇ Работен механизъм, блокиращ механизъм и контролна зала с ниско налягане

Заключеното помещение с механизми също действа като контролен панел. Помещението за ниско напрежение е оборудвано с пружинно задвижване механизъм с индикатор за положение и механична блокировка, като може да се оборудва и с доп контакти, бобини за задействане, механизми за аварийно задействане, капацитивни дисплеи на живо, ключалки и електрически устройства за управление. При в същото време пространството на камерата за ниско налягане може да бъде оборудвано и с контролни вериги, измервателни уреди и защитни релета, и шкафът с ширина 750 mm има две еднакви камери с ниско налягане за повече аксесоари.

Шкафът за пръстеновидна мрежа, оборудван с прекъсвачи, се използва главно като основно захранване в пръстеновидната мрежа захранваща система, шкафът за входяща линия на резервното захранване и шкафът на средната секция на двойствен захранваща система.

◎ XGN15 V модул пръстен шкаф включва:

(1) Вакуумен прекъсвач
(2) Прекъсвач на серен хексафлуорид
(3) Механизъм и блокировка
(4) Превключвател за заземяване

◎ Метод на инсталиране

Преден фиксиран, страничен/странично монтиран фиксиран

◎ Основна структура

(1) Отгоре надолу, стаята с инструменти, стаята за автобуси, стаята за превключване на товара (изолацията), стаята с прекъсвачи, кабел стая.
(2) CT, PT, мълниеотвод, заземителен превключвател и релейно защитно устройство могат да бъдат конфигурирани според потребителя потребности.
(3) Прекъсвачът и превключвателят на товара (изолацията) могат да бъдат блокирани.

Описание на операцията

1. Работа с дръжката: Застанете пред разпределителната уредба, задръжте горната част на дръжката и натиснете напред, другата ръка, която държи края на дръжката, за да се завърти.
2. Уверете се, че вратата на шкафа е добре затворена преди захранване или отделена от заземяване.
3. Превключвателят на манометъра трябва да се провери преди включване и изключване на захранването.

Включете захранването

1. Уверете се, че вратата на шкафа е затворена. Поставете дръжката в горния работен отвор и завъртете обратно на часовниковата стрелка 180°, докато се чуе глас на разделителна спирачка. Централният индикатор на панела е в позиция; долната врата е затворен и превключвателят за заземяване е изключен.

2. Поставете работната дръжка в долния операционен отвор и завъртете по часовниковата стрелка на 180°, докато чуете затварянето глас; централният индикатор на панела е в позиция D; превключвателят ще бъде включен и след това захранването ще започне завършен.

Изключване

1. Изключете: Поставете дръжката за управление в долния отвор за управление и завъртете обратно на часовниковата стрелка на 180°, докато чуете на разделителен спирачен глас (бутон за директна употреба, ако има бутон); центърът на панела е в позиция, след това превключвател ще бъде изключено.

2. Проверете дали дисплеят на живо е навън, за да се уверите, че кабелната стая е електрически неутрална; поставете работния дръжка в горния работен отвор и завъртете по посока на часовниковата стрелка на 180°, докато чуете гласа за затваряне; централния индикатор на панелът е на място и долната врата е отключена; ключът за заземяване е затворен и след това прекъсване на захранването операция е завършена.

Транспорт и съхранение

Когато превключвателният шкаф е фиксиран върху долната плоча, той може да бъде изгребен с мотокар. Когато не е фиксиран на отдолу плоча, разпределителният шкаф трябва да се повдига или носи като цяло, но трябва да се транспортира вертикално по всяко време време и не трябва да се преобръща, за да се избегне повреда на компонентите в шкафа. Разпределителна уредба (дори с външна опаковка) не трябва да се съхранява на открито за дълго време.

Поддръжка

◇ Пръстеновият шкаф не се нуждае от поддръжка в продължение на три години при нормални обстоятелства.

◇ Работните механизми с една и две пружини на товарния превключвател не изискват поддръжка и не изискват някакво смазване.

◇ Устройството за релейна защита трябва да бъде проверено в съответствие с изискванията на производителя, преди да бъде поставено в него операция.

◇ Цикълът на поддръжка на шкафа на пръстеновидната мрежа обикновено е веднъж годишно и специфични мерки за поддръжка се извършва, както следва:

(1) Затегнете всички електрически връзки (главна шина, превключватели, кабели, измервателни уреди) в съответствие с изискванията на инструкциите за монтаж.
(2) Вакуумирайте всички компоненти (главен превключвател, допълнителен превключвател, механизъм за задействане, двигател и т.н.) и поведете външен вид проверка.
(3) Извършете една операция за затваряне/отваряне на всички превключватели, включително превключвателя за заземяване.
(4) Включете захранването на спомагателното управление (не подавайте сигнал за дистанционно управление) за електрическо последователно операция.

Поръчайте стоки

Следните документи и прикачени файлове ще бъдат предадени с шкафа, когато разпределителният шкаф напусне фабрика:

◇ Сертификат за квалифициран продукт
◇ Инструкции за употреба на продукта
◇ Данни за инженерния дизайн на продукта
◇ Аксесоари за разпределителни шкафове:
◇ Всяка монтажна комбинация е оборудвана с ръкохватка за управление на превключвателя на товара.

Потребителите трябва да предоставят следната информация, когато поръчват продукти:

◇ Схема на свързване на главната верига и специални технически изисквания
◇ План за инсталиране на разпределителна уредба.
◇ Спецификации на модела на компонентите на разпределителния шкаф и спомагателен контур, схематична диаграма на контролния контур (ако необходимо)
◇ Други специални искания за писмена информация.
