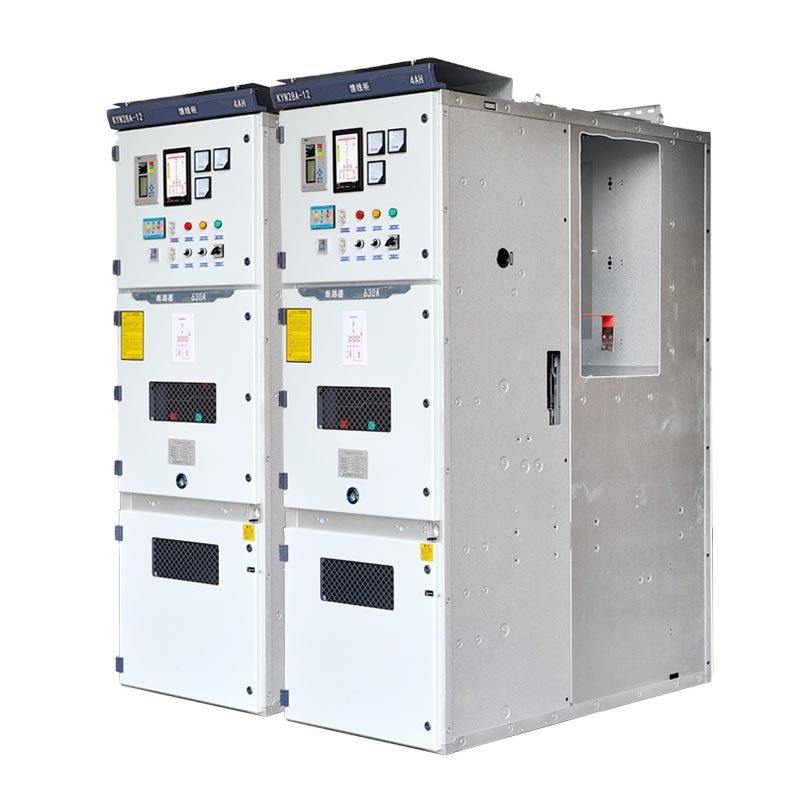

Kyn28 Разпределителна уредба 11kV

Разпределителната апаратура Usune Kyn28 11kV е подходяща за 3,6kV–12kV, 50Hz трифазни променливотокови системи, позволяващи приемане на захранване, разпространение, контрол, защита и мониторинг. Той поддържа единична шина, секциониране на единична шина и двойна методи за свързване на шини, което го прави ключово устройство за разпределение на енергия в енергийните системи. Като основен продукт на a професионален китайски доставчик на енергийно оборудване, той се превърна в световно доверен разпределител на средно напрежение решение благодарение на възможностите си за фабрично производство и стабилно качество.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Съответствие с основните стандарти

Комутационната уредба Usune Kyn28 11kV стриктно спазва международните и вътрешните стандарти, за да гарантира продукт надеждност, безопасност и оперативна съвместимост:

1. IEC 60298 / IEC 62271-200: AC комутационна апаратура в метален корпус с номинални напрежения от 1kV до 52kV
2. GB 3906-2006: 3–35kV AC метални разпределителни уреди и контролни шкафове
3. DL/T 404-2007: Технически спецификации за комутационни уреди за променлив ток с високо напрежение на закрито
4. GB/T 11022: Обща спецификация за комутационни апарати за високо напрежение

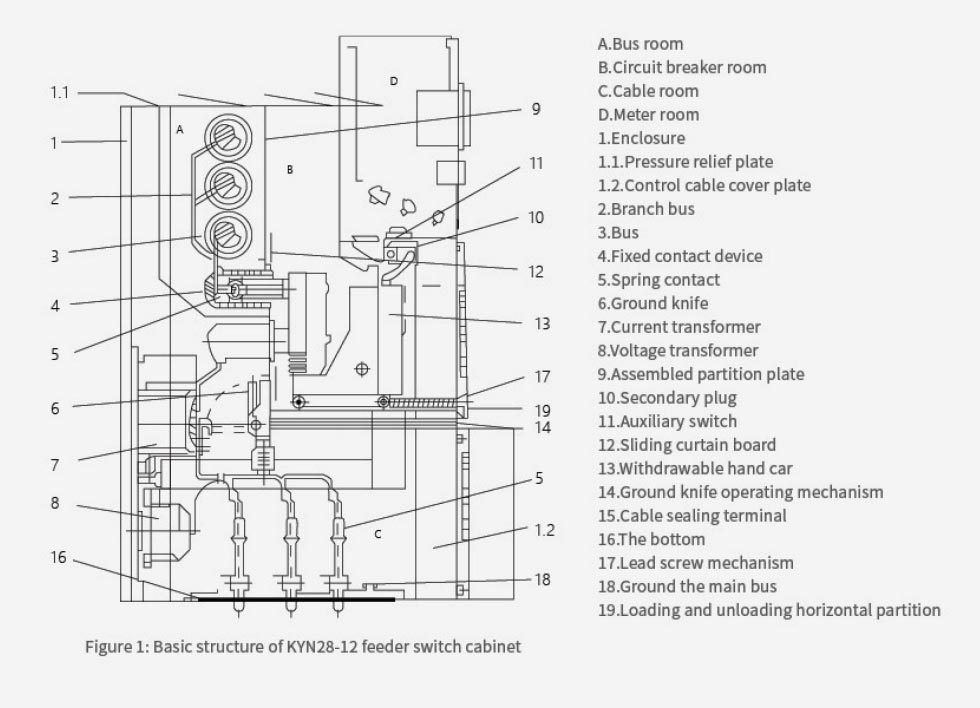

Конструктивни и дизайнерски характеристики

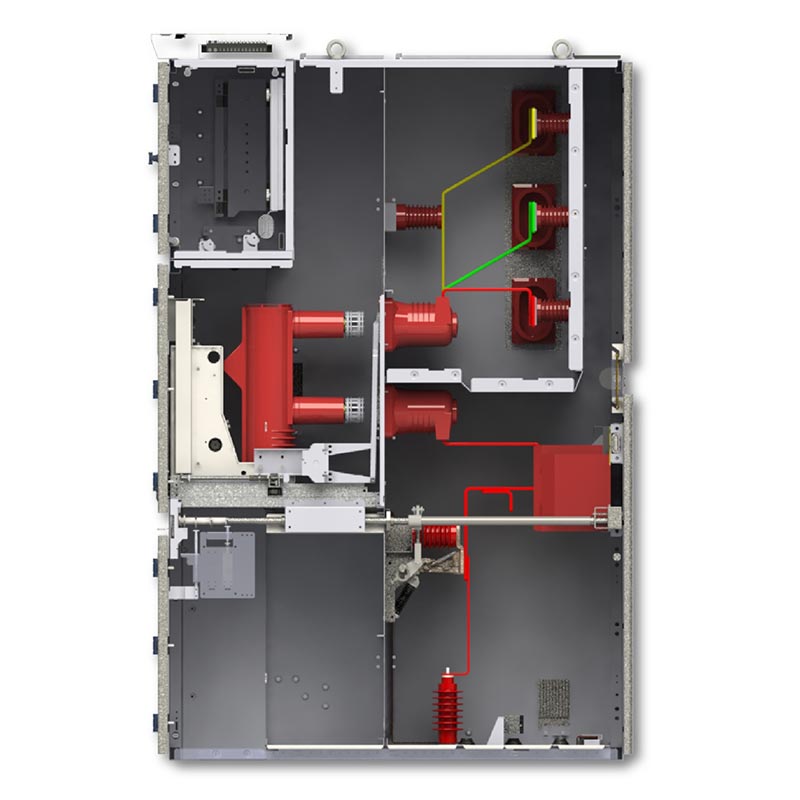

Корпусът Kyn28 Switchgear 11kV използва модулна болтова конструкция, изработена от висококачествено поцинковано/студено валцувано стоманена плоча, разделена на пет независими заземителни отделения с метални прегради, ефективно предотвратяващи повреда размножаване.

1. Отделение за прекъсвач: Оборудвано с подвижна количка за вакуумен прекъсвач с механичен заключване
2. Отделение за шини: Инсталира главни шини и разклонителни шини, независимо изолирани.
3. Кабелно отделение: Използва се за кабелни връзки, съдържащи трансформатори, заземителни превключватели, ограничители на пренапрежение и др.
4. Отделение за контролни инструменти: Инсталира релета, инструменти, защитни устройства и вторични вериги.
5. Канал за освобождаване на налягането: Снабден с устройство за освобождаване на налягането в горната част, което позволява безопасно освобождаване на налягането на дъгата в случай на повреда.

Основни предимства

1. Подвижен дизайн на ръчна количка: Прекъсвачът и PT ръчните колички са взаимозаменяеми, което позволява бърза поддръжка и подмяна без изключване на цялата шинна секция.
2. Изчерпателна блокировка с пет защити: Предотвратява случайно отваряне/затваряне на прекъсвача, предотвратява бутане/дърпане на ръчната количка под товар, предотвратява затварянето на заземителния ключ, докато е под напрежение, предотвратява захранването когато превключвателят за заземяване е затворен и предотвратява случайно влизане в отделения под напрежение.
3. Компактна структура: Предна работа и поддръжка, спестявайки място за инсталиране.
4. Висока адаптивност към околната среда: Вграден кондензационен нагревател, подходящ за влажна среда.

Основни видове приложения:

1. Шкаф за входяща линия (получаващо захранване)
2. Шкаф за изходяща линия (разпределяне на захранване към захранващи устройства/мотори)
3. Напреженов трансформатор и шкаф за измерване на напрежение
4. Измервателен шкаф (с електромер)
5. Шкаф за шинопроводи
6. Изолационен шкаф

Условия на околната среда

- Околна температура: -15℃ ~ +40℃
- Средна дневна относителна влажност ≤95%, средно месечна стойност ≤90%
- Без експлозивни, корозивни газове или проводящ прах, без силни вибрации
- Само вътрешен монтаж

Основни технически параметри

Действителен случай на приложение

Проект за електроразпределение на градски търговски комплекс. 50-етажен търговски комплекс (офис + търговски + развлечения) в Източен Китай използва 18 разпределителни устройства Usune Kyn28 11kV, включително входящи линии, изходящи линии, PTs, измерване, секционни шкафове и изолационни шкафове с резервно захранване чрез двойни шини.

След две години работа той постигна 99,98% надеждност на захранването без непланирани прекъсвания на електрозахранването. The разпределителната уредба може бързо да се смени, което значително намалява времето за поддръжка. Компактният шкаф спестява място в разпределително помещение, а кондензационен нагревател осигурява стабилна работа във влажна среда.

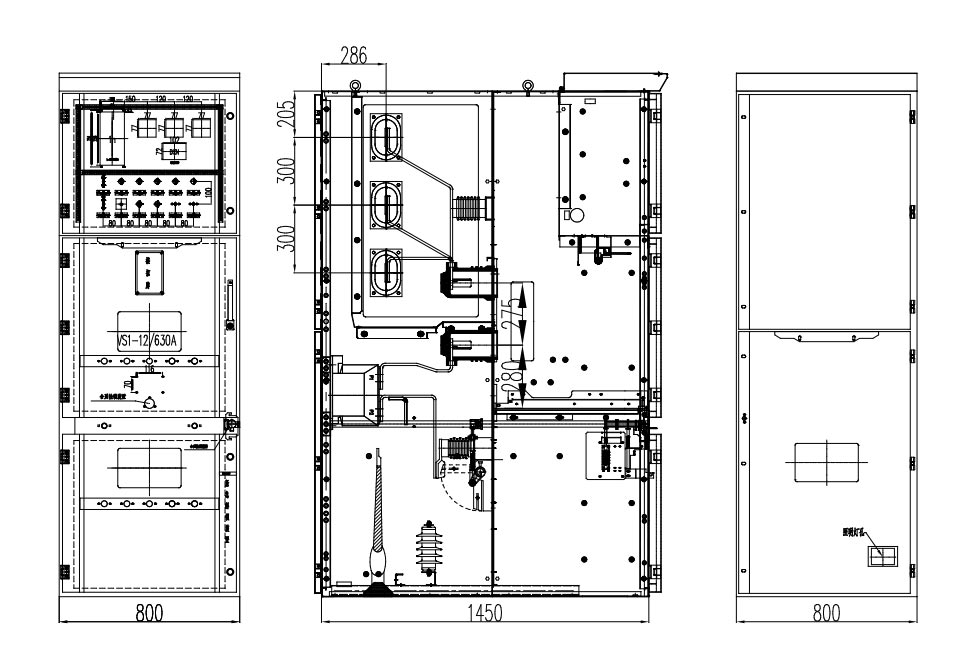

Външен размер на продукта

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

Q1: Какви са основните разлики между Usune KYN28 11kV и традиционната фиксирана разпределителна уредба?

О: Основната разлика е структурата на разпределителната апаратура с възможност за изтегляне. Прекъсвачите могат да бъдат независимо изтеглени и сменени, което елиминира необходимостта от пълно спиране на захранването по време на поддръжка. Това води до по-висока безопасност и ефективност на поддръжката, а независимото отделение ефективно ограничава обхвата на повредата.

Q2: Може ли Kyn28 Switchgear 11kV да се използва на голяма надморска височина или особено влажна среда?

A: Да. Като професионален производител, Usune предлага дизайн за намаляване на мощността при голяма надморска височина, подобрена изолация и защита от корозия и вграден нагревател за осигуряване на надеждна работа във влажна среда.

Въпрос 3: Какво ще кажете за продуктовата гаранция и следпродажбеното обслужване?

О: Цялата машина се предлага с 12-месечна гаранция, глобален технически екип, който отговаря 24 часа на ден и бързо обслужване на място, достъпно в основните области. Ние също така осигуряваме дългосрочна поддръжка и техническо обучение.
