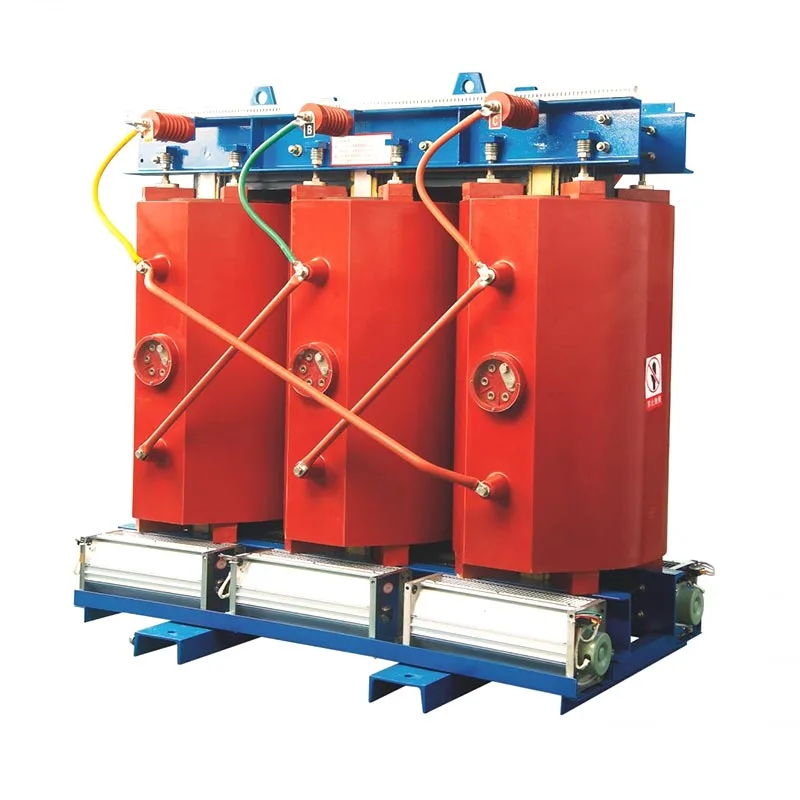

Ан11kV 1000kVA сух трансформаторе разпределителен трансформатор за средно напрежение, предназначен да пренася електрическа енергия от 11 kV захранване към по-ниско напрежение на използване, като същевременно поддържа електрическа изолация, стабилност на напрежението и безопасно разпределение на мощността. Това ръководство обяснява конструкцията, принципа на работа, спецификациите, приложенията, съображенията за инсталиране, изискванията за защита, практиките за поддръжка и точките за закупуване на промишлени и търговски енергийни системи.
Трансформатор от 1000 kVA осигурява номинален привиден мощностен капацитет от 1000 киловолта-ампера, докато 11 kV идентифицира първичния клас на напрежение. За разлика от потопения в масло трансформатор, сухият тип трансформатор използва въздух като охлаждаща среда и не разчита на минерално изолационно масло. Конструкциите от лята смола могат да осигурят компактно решение за вътрешни подстанции, търговски сгради, промишлени предприятия, съоръжения, свързани с данни, инсталации за възобновяема енергия и други места, където поведението при пожар, поддръжката, пространството и екологичните съображения са важни.
Действителната спецификация никога не трябва да се избира само от рейтинга на табелката. Вторично напрежение, векторна група, импеданс, ниво на изолация, материал на намотката, повишаване на температурата, метод на охлаждане, защита на корпуса, надморска височина, температура на околната среда, хармонично натоварване, условия на късо съединение и приложими стандарти, всички те влияят върху окончателния дизайн.
Ан11kV 1000kVA сух трансформаторе трифазен електрически трансформатор, който обикновено се използва за намаляване на електричеството със средно напрежение до по-ниско напрежение, подходящо за разпределение надолу по веригата и електрическо оборудване. Трансформаторът има номинална привидна мощност 1000kVA и първично напрежение 11kV.
Терминътсух типозначава, че трансформаторът не използва течно изолационно масло като основна изолационна и охлаждаща среда. В зависимост от дизайна, намотките могат да бъдат отворени, импрегнирани под вакуум или капсуловани в смола. Конструкцията от лята смола е особено често срещана, когато се изисква механична защита, устойчивост на околната среда и намалена зависимост от течна изолация.
IEC 60076-11 специално обхваща сухи силови трансформатори с оборудване с най-високи напрежения до 72,5 kV и поне една намотка, работеща над 1,1 kV, което го прави пряко свързан с много конструкции на сух трансформатор от 11 kV.
11 kV показва номиналното напрежение на първичната страна. Точното ниво на изолация и номиналното напрежение на оборудването трябва да бъдат потвърдени от спецификацията на проекта и приложимия стандарт, а не да се извеждат само от номиналното напрежение.
1000kVA е номиналната привидна мощност на трансформатора. Той описва възможността за електрическо натоварване при определени условия на работа, вместо да представя директна мощност от 1000kW.
За трифазна система приблизителният мрежов ток при пълно натоварване може да се изчисли, като се използва:
Например при 11kV и 1000kVA първичният ток при пълно натоварване е приблизително52.5A. Вторичният ток зависи от избраното ниво на ниско напрежение. При 400V, например, теоретичният трифазен ток при пълно натоварване е приблизително1,443A. Тези изчисления са полезни за предварителен инженеринг, докато окончателният избор на кабел, прекъсвач, шина и защита трябва да следва пълния дизайн на проекта.
Работата на сух трансформатор зависи от координирания дизайн на няколко основни компонента. Типично устройство 11kV 1000kVA включва следното:
| Компонент | Основна функция | Важно съображение |
|---|---|---|
| Магнитно ядро | Осигурява магнитен път за пренос на енергия | Материал на сърцевината, дизайн на съединението и загуби |
| ВН намотка | Получава захранване от 11kV | Изолация, материал на проводника, устойчивост на импулс |
| НН намотка | Осигурява необходимия изход за ниско напрежение | Напрежение, токов капацитет, повишаване на температурата |
| Изолационна система | Разделя електрически компонентите под напрежение | Топлинни, диелектрични, екологични характеристики |
| Капсулиране със смола | Защитава намотките в дизайни от лята смола | Качество на леене, контрол на кухините, термични характеристики |
| Охладителна система | Отстранява топлината, генерирана по време на работа | AN или ANAF работа и вентилация |
При дизайни от лята смола, капсулованите в смола намотки могат да осигурят солидна изолационна структура около намотките. Крайната конструкция обаче трябва да бъде оценена според изискваните електрически, топлинни, екологични и механични условия, а не само чрез конструкция от смола.
Трансформаторът работи чрез електромагнитна индукция. Когато към първичната намотка се приложи променливо напрежение от 11 kV, то създава променлив магнитен поток в сърцевината. Този магнитен поток се свързва с вторичната намотка и индуцира напрежение според съотношението на завоите.
При охлаждане с естествен въздух топлината се движи от активните части към околния въздух чрез конвекция и излъчване. За приложения с по-големи топлинни изисквания могат да се добавят вентилатори с принудителен въздух. Избраното устройство за охлаждане трябва да съответства на спецификацията и работната среда на трансформатора.
Купувачът трябва да поиска пълен технически лист с данни, вместо да купува единствено според „11kV 1000kVA“. Типичната спецификация на проекта трябва да се отнася до:
| Параметър | Защо има значение |
|---|---|
| Номинален капацитет | Определя привидната номинална мощност: 1000kVA. |
| Първично напрежение | Трябва да съответства на действителната мрежа за средно напрежение. |
| Вторично напрежение | Определя съвместимостта с оборудването надолу по веригата. |
| Честота | Общите проектни стойности включват 50Hz или 60Hz. |
| Векторна група | Определя отместването на фазите и свързването на намотките. |
| Импеданс | Влияе върху регулирането на напрежението и поведението при дефектен ток. |
| загуби | Влияе на работната температура и консумацията на енергия през жизнения цикъл. |
| повишаване на температурата | Определя термичните работни условия и изискванията за изолация. |
| Ниво на изолация | Важно за диелектричната устойчивост и координацията на системата. |
| Степен на защита/IP | Предпазва трансформатора от рискове за околната среда и случаен контакт. |
Публикуваните спецификации на производителя показват, че сухите трансформатори от клас 11kV 1000kVA могат да имат значително различни стойности на загубите, материали за намотки, размери, векторни групи, стойности на импеданса и охлаждане. Следователно тези параметри трябва да бъдат потвърдени за точния модел, вместо да се приема, че всички трансформатори от 1000 kVA са технически еквивалентни.
Технологията със сух трансформатор е особено полезна, когато средата на инсталиране набляга на работа на закрито, съображения за пожар, намалени изисквания за течна изолация или опростена поддръжка.
IEC 60076-11 също така разглежда климатичните класове, свързаните с надморската височина термични и диелектрични съображения, управление на загражденията, поведение при пожар и сеизмична класификация, илюстрирайки защо условията на околната среда трябва да се вземат предвид по време на спецификацията на трансформатора.
11kV 1000kVA сух трансформатор може да се използва навсякъде, където 11kV разпределителна система се нуждае от понижаващ трансформатор със среден капацитет и изискванията за инсталиране са съвместими с технологията за сух тип.
Изборът на трансформатор трябва да започне с електрическата система, а не с продуктовия каталог. Следният контролен списък може да помогне за предотвратяване на пропуски в спецификациите:
Дори добре проектираният трансформатор може да работи лошо, ако средата на инсталиране не осигурява достатъчно разстояние, вентилация, защита или електрическа координация.
Условията за монтаж не са само механични детайли. IEC 60076-11 конкретно разпознава влиянието на надморската височина и условията на околната среда върху топлинните и диелектричните характеристики на трансформатора, така че тези параметри трябва да бъдат декларирани по време на етапа на спецификация.
Сухите трансформатори обикновено избягват задачи за поддръжка, свързани с масло, но все пак изискват периодична проверка. Честотата на поддръжка трябва да се установи в съответствие с инструкциите на производителя, работните условия, местните разпоредби и критичността на инсталацията.
| Зона за проверка | Какво да проверите |
|---|---|
| Намотки | Видимо замърсяване, повреда, необичайни следи от изпускане или влошаване. |
| Връзки | Състояние на клемите, стегнатост, признаци на прегряване и състояние на кабела. |
| Охлаждане | Въздушни канали, вентилация, вентилатори, където има такива, и необичайна температура. |
| Мониторинг на температурата | Показания на сензори, аларми, работа на контролера и исторически тенденции. |
| Околна среда | Прах, влага, корозивна атмосфера и вентилация на помещението. |
Една от най-практичните мерки за поддръжка е поддържането на охлаждащите повърхности и вентилационните пътища чисти. Прекомерният прах може да намали преноса на топлина и може да създаде нежелани условия на изолация с течение на времето.
Сухите и маслените трансформатори могат да изпълняват задължения за разпределение на средно напрежение, но техните конструктивни и монтажни характеристики са различни.
| Фактор | Сух тип | Потопен в масло |
|---|---|---|
| Изолираща среда | Въздушна и/или твърда изолационна система | Изолационна течност |
| Управление на маслото | Не се изисква | Изисква се според проектните и експлоатационните условия |
| Вътрешен монтаж | Общо приложение | Зависи от местния дизайн и изисквания за безопасност |
| Съображения за пожар | Няма пожарно натоварване на трансформаторно масло | Изисква разглеждане на типа течност и изискванията за монтаж |
| Типична поддръжка | Проверка, почистване, връзки, охлаждане и мониторинг | Включва изисквания за проверка и поддръжка, свързани с течности |
Подходящата технология зависи по-скоро от проекта, отколкото от универсално правило. Профилът на натоварване, пространството, условията на околната среда, противопожарните изисквания, местоположението на инсталацията, първоначалната цена, съображенията за жизнения цикъл и местните разпоредби трябва да бъдат оценени.
За международни поръчки техническата комуникация е също толкова важна, колкото и оферираната цена. Преди да направят поръчка, купувачите трябва да поискат ясна документация, покриваща точната конфигурация на трансформатора.
Публикуваната техническа документация от утвърдени производители на трансформатори показва, че дори трансформаторите, споделящи едни и същи номинални стойности 11kV и 1000kVA, могат да се различават по материала на намотката, стойностите на загубите, векторната група, импеданса, изолационната система, размерите и конфигурацията на охлаждане.
Zhejiang Usune Electric Co., Ltd.може да бъде представен като потенциален доставчик за клиенти, търсещи персонализирани трансформаторни решения. За конкретна оферта за проекта купувачът трябва да предостави параметрите на електрическата система, инсталационната среда, приложимите стандарти, дестинацията за доставка и всички необходими аксесоари или спецификации на корпуса.
Може да бъде подходящ за много промишлени приложения, когато захранването от 11 kV, вторичното напрежение, профилът на натоварване, условията на монтаж, защитната система и необходимият капацитет съответстват на проекта. Изчисляването на действителното натоварване трябва да бъде завършено преди избора.
За трифазна система от 11 kV, теоретичният първичен ток при пълно натоварване е приблизително 52,5 A. Действителният дизайн на системата трябва също така да вземе предвид толеранса на трансформатора, условията на работа, настройките за защита и характеристиките на мрежата.
Вторичното напрежение е специфично за проекта. Обичайните конфигурации за ниско напрежение включват 400V, 415V и 433V, но могат да бъдат проектирани и други напрежения в зависимост от електрическата система.
Не е задължително. Много сухи трансформатори работят с естествено въздушно охлаждане. Може да се добави принудително въздушно охлаждане, когато дизайнът изисква повишен топлинен капацитет или специфични условия на работа.
IEC 60076-11:2018 е основният стандарт на IEC, който конкретно обхваща сухи силови трансформатори в рамките на определения му обхват. Може също да се прилагат допълнителни национални, регионални, проектни, монтажни или ефикасни изисквания.
kVA измерва привидната мощност, докато kW измерва активната мощност. Връзката зависи от фактора на мощността: kW = kVA × фактор на мощността. Следователно трансформатор от 1000kVA не трябва автоматично да се описва като източник на енергия от 1000kW.
Много производители могат да конфигурират параметри като вторично напрежение, векторна група, материал на намотката, импеданс, обхват на отвода, корпус, охладителна система, аксесоари и система за наблюдение според изискванията на проекта. Всяка персонализация трябва да бъде потвърдена спрямо приложимия технически стандарт.
Ан11kV 1000kVA сух трансформаторе повече от комбинация от стойности на напрежение и капацитет. Реалната му производителност зависи от взаимодействието на електрически дизайн, изолация, термично управление, конструкция на намотките, загуби в сърцевината, импеданс, условия на околната среда, защита, монтаж и поддръжка.
За инженерните екипи и мениджърите по покупки най-надеждният подход е да започнат с пълното електрическо изискване и след това да поискат подробно техническо предложение. Сравняването на гарантирани загуби, нива на изолация, векторна група, импеданс, повишаване на температурата, размери, тестване, аксесоари и сервизна поддръжка може да помогне да се гарантира, че избраният трансформатор отговаря на действителното приложение.
Zhejiang Usune Electric Co., Ltd. може да подпомогне клиентите, оценяващи изискванията за сух трансформатор за средно напрежение и специфичните за проекта конфигурации. Ако планирате нова подстанция, обновяване на индустриална енергийна система или търсите трансформатор 11kV 1000kVA за търговски или инфраструктурен проект,свържете се с насс вашето напрежение, капацитет, честота, условия на монтаж и технически изисквания, за да обсъдите подходящо трансформаторно решение.
