Разпределителна система за средно напрежение се намира между преносната мрежа и крайния потребител. Той работи при напрежения от 3 kV до 40,5 kV и носи енергията, която захранва фабрики, търговски сгради и жилищни квартали. Когато възникне повреда в тази система, токът на повреда може да достигне десетки хиляди ампера. Устройството, което прекъсва този ток еВътрешен вакуумен прекъсвач с високо напрежение. За разлика от масления или SF6 прекъсвач, вакуумният прекъсвач използва запечатан вакуумен прекъсвач за гасене на дъгата. Този дизайн предлага работа без нужда от поддръжка, дълъг механичен живот и компактни размери, което го прави доминиращ избор за разпределителна апаратура за вътрешно напрежение. За мениджърите по доставки разбирането как вакуумният прекъсвач защитава разпределителната система е от съществено значение за определяне на правилното оборудване.
Това ръководство е написано за купувачи, които отговарят за снабдяването с вътрешни вакуумни прекъсвачи за високо напрежение за разпределителни системи със средно напрежение. Ще обясним защитния механизъм, ролята на вакуумния прекъсвач, механизма на действие, координацията със защитни релета и критериите за избор на доставчик. Ние също така ще предоставим подробни продуктови параметри от нашата фабрика в Zhejiang Usune Electric Co., Ltd. Независимо дали изграждате нова подстанция, обновявате съществуваща разпределителна уредба или осигурявате резервни прекъсвачи, това ръководство ще ви помогне да вземете информирано решение, което гарантира безопасността и надеждността на вашата разпределителна система.

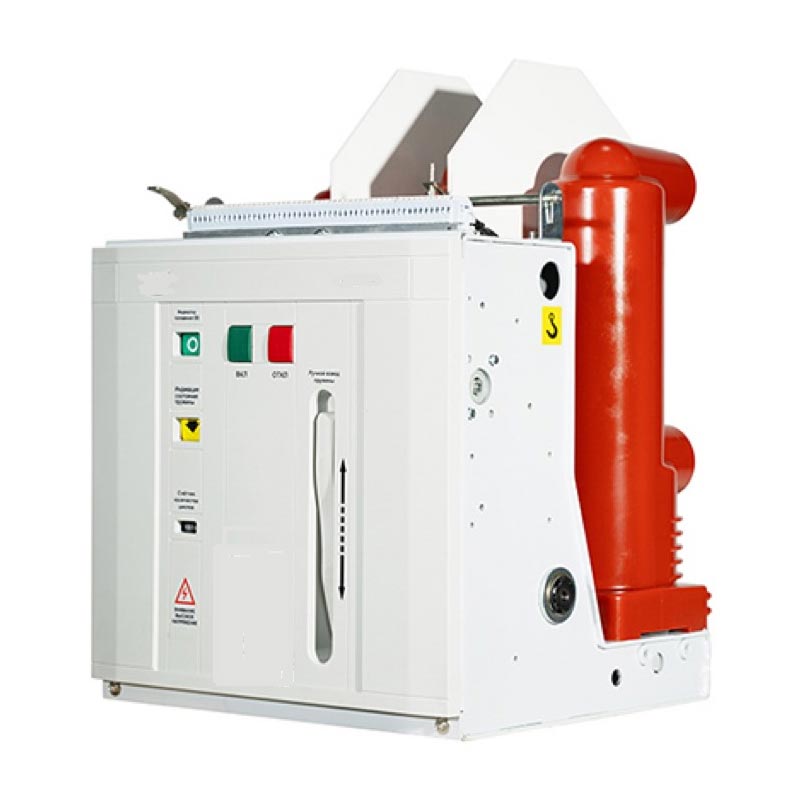

Вътрешният вакуумен прекъсвач за високо напрежение изпълнява три основни функции в разпределителна система за средно напрежение. Първо, той носи нормалния ток на натоварване непрекъснато без значителни загуби или нагряване. Второ, той прекъсва тока на повреда, когато възникне късо съединение или заземяване, като изолира повредената секция от останалата част от системата. Трето, той осигурява средство за превключване на веригата за поддръжка, прехвърляне на натоварване или преконфигуриране на системата. Тези функции може да звучат ясно, но се изпълняват при трудни условия. Прекъсвачът трябва да прекъсва токове на повреда, които могат да достигнат 40 kA при напрежения до 40,5 kV. Трябва да го направи в рамките на 50 до 80 милисекунди, преди повредата да причини широко разпространени щети. И трябва да работи надеждно след хиляди операции. Таблицата по-долу обобщава функциите на прекъсвача в разпределителната система.
| функция | Описание | Полза за дистрибуционната система |
| Непрекъснат ток | Носи нормален ток на натоварване без значителни загуби | Осигурява ефективно захранване |
| Прекъсване на тока на повреда | Прекъсва късо съединение и заземяване | Предотвратява разпространението на грешки и повреда на оборудването |
| Превключване за поддръжка | Осигурява средство за изолиране на веригата | Позволява безопасна поддръжка и намалява времето за престой |
| Преконфигуриране на системата | Позволява включването или изключването на веригата | Осигурява оперативна гъвкавост на мрежата |
| Изолиране на грешки | Ограничава въздействието на повредата до засегнатия участък | Запазва захранването на здрави секции |
ПриZhejiang Usune Electric Co., Ltd.,нашата фабрика произвежда вътрешни вакуумни прекъсвачи за високо напрежение за разпределителни системи за средно напрежение при напрежения от 12 kV до 40,5 kV. Ние проектираме нашите прекъсвачи, за да отговарят на най-взискателните изисквания за ток на повреда и превключване. Нашият инженерен екип работи с комунални услуги и EPC изпълнители, за да определи правилния прекъсвач за всяко приложение за разпространение.
Вакуумният прекъсвач е сърцето на вътрешния вакуумен прекъсвач за високо напрежение. Това е запечатан керамичен или стъклен плик, който съдържа чифт контакти в среда с висок вакуум. Когато контактите се разделят, за да прекъснат повреда, се образува дъга. Във вакуум дъгата не е газов разряд, както във въздуха или SF6. Вместо това, това е дъга от метална пара, която се поддържа от изпаряването на контактния материал. Вакуумният прекъсвач гаси дъгата чрез бързо кондензиране на металните пари обратно върху контактните повърхности и околните екрани. Вакуумната среда също осигурява изключително висока диелектрична якост, която предотвратява повторното запалване на дъгата след изгасването й. Таблицата по-долу обобщава процеса на изгасване на дъгата във вакуумен прекъсвач.
| Етап | Какво се случва | Резултат |
| Разделяне на контактите | Контактна част, дъгови форми | Токът на повреда продължава да тече |
| Метална газова дъга | Дъгата гори в метални пари от контактите | Дъгата се поддържа до тока нула |
| Текуща нула | Променливият ток естествено преминава през нулата | Дъгата изгасва за момент |
| Кондензация на пара | Металните пари кондензират върху щитовете | Диелектричната якост се възстановява бързо |
| Диелектрично възстановяване | Вакуумната междина възстановява изолацията | Дъгата не може да се запали отново, веригата е прекъсната |
В нашата фабрика използваме вакуумни прекъсвачи от реномирани производители, които са тествани по съответните IEC стандарти. Ние проверяваме целостта на вакуума на всеки прекъсвач преди монтажа. Нашите прекъсвачи са тествани, за да се провери тяхната способност за прекъсване и ефективност на възстановяване на диелектрика. Нашата цел е да предоставим на нашите клиенти прекъсвачи, които надеждно прекъсват повреди през целия им експлоатационен живот.
Работният механизъм е компонентът, който отваря и затваря контактите на вакуумния прекъсвач. Той трябва да осигури необходимата сила и скорост, за да раздели контактите в рамките на определеното време за отваряне. Ако механизмът е твърде бавен, дъгата ще продължи по-дълго от необходимото и повредата няма да бъде изчистена навреме. Ако механизмът е твърде слаб, контактите може да не се отделят напълно и дъгата може да запали отново. Операционният механизъм също трябва да бъде надежден при хиляди операции, тъй като прекъсвачът може да престои с месеци и след това да бъде извикан да работи. Най-често срещаните типове работни механизми за вътрешни вакуумни прекъсвачи са пружинни механизми и магнитни задвижващи механизми. Пружинните механизми съхраняват енергия в пружина и я освобождават, за да отворят или затворят прекъсвача. Магнитните задвижващи механизми използват електромагнитна намотка за задвижване на контактите. Таблицата по-долу сравнява тези механизми.
| Тип на механизма | Принцип на работа | Предимства | Типично приложение |
| Пружинен механизъм | Съхранена енергия през пролетта | Надеждни, доказани, лесни за поддръжка | Стандартно разпределително разпределително устройство |
| Магнитен задвижващ механизъм | Задвижване с електромагнитна бобина | По-малко движещи се части, прецизен контрол | Компактно разпределително устройство, честа работа |
В Zhejiang Usune Electric Co., Ltd. нашата фабрика използва пружинни механизми за нашите стандартни продукти за вътрешни вакуумни прекъсвачи с високо напрежение поради тяхната доказана надеждност и ниски изисквания за поддръжка. Ние също така предлагаме опции за магнитен задвижващ механизъм за приложения, които изискват честа работа или компактни размери. Тестваме работния механизъм на всеки прекъсвач, за да проверим времето му за отваряне и затваряне и неговата механична издръжливост.
Вътрешният вакуумен прекъсвач за високо напрежение не работи изолирано. Той е част от защитна схема, която включва защитни релета, токови трансформатори и трансформатори на напрежение. Релетата откриват повредата и изпращат сигнал за изключване към прекъсвача. Токовите трансформатори осигуряват на релето умалено копие на първичния ток. След това прекъсвачът се отваря, за да изчисти повредата. Координацията между релето и прекъсвача е критична. Релето трябва да работи в рамките на времето за отваряне на прекъсвача и прекъсвачът трябва да се отвори, преди повредата да причини повреда. Таблицата по-долу обобщава координационните параметри.
| Компонент | функция | Изискване за координация |
| Токов трансформатор | Мащабира първичен ток за реле | Точно в рамките на класа на защита |
| Защитно реле | Открива повреда, изпраща сигнал за изключване | Време на работа в рамките на времето за изключване на прекъсвача |
| Разбивач | Отваря се за изчистване на грешката | Време на отваряне в рамките на времето за координиране на релето |
| Възходящо устройство | Резервна защита | Марж на селективност с прекъсвач надолу по веригата |
В нашата фабрика ние предоставяме данни за времето за отваряне и затваряне за нашите продукти за вътрешни вакуумни прекъсвачи за високо напрежение, така че нашите клиенти да могат да извършат координационното проучване. Ние също така предоставяме техническа поддръжка, за да помогнем на нашите клиенти да проверят дали прекъсвачът се координира правилно с техните защитни релета. Нашата цел е да гарантираме, че схемата за защита работи по предназначение.
Когато купувате вътрешен високоволтов вакуумен прекъсвач за разпределителна система със средно напрежение, няколко спецификации са критични. Те включват номинално напрежение, номинален ток, ток на прекъсване на късо съединение, време на прекъсване, механична издръжливост и тип на работния механизъм. Номиналното напрежение трябва да съответства или да надвишава системното напрежение. Номиналният ток трябва да надвишава максималния ток на натоварване. Токът на прекъсване на късо съединение трябва да надвишава максималния ток на повреда в точката на монтаж. Времето на прекъсване трябва да е достатъчно кратко, за да се поддържа стабилността на системата. Механичната издръжливост трябва да е достатъчна за очаквания брой операции. Работният механизъм трябва да е надежден и лесен за поддръжка. Таблицата по-долу обобщава тези спецификации.
| Спецификация | Типичен диапазон | Важност |
| Номинално напрежение | 12 kV - 40,5 kV | Трябва да съответства на системното напрежение |
| Номинален ток | 630 A - 4000 A | Трябва да надвишава максималния ток на натоварване |
| Ток на прекъсване на късо съединение | 20 kA - 40 kA | Трябва да надвишава максималния ток на повреда |
| Време за прекъсване | 50 ms - 80 ms | Трябва да се поддържа стабилност на системата |
| Механична издръжливост | 10 000 - 30 000 операции | Трябва да съответства на очаквания брой операции |
| Работен механизъм | Пружина, магнитен задвижващ механизъм | Избран за надеждност и поддръжка |
| Стандарти | IEC 62271-100, GB/T 1984 | Съответствие с международните стандарти |
В Usune нашата фабрика произвежда вътрешни вакуумни прекъсвачи за високо напрежение, за да отговарят на тези спецификации и други. Ние можем да персонализираме прекъсвача, за да отговаря на специфичните изисквания на проекта, включително специални номинални стойности на напрежението, номинални токове и работни механизми. Нашият инженерен екип може да помогне с процеса на подбор и да предостави подробни технически данни за вашия проект.
Оценяването на доставчик на вътрешни вакуумни прекъсвачи за високо напрежение за разпределение на средно напрежение изисква фокусиране върху производствените възможности, изпитване на типа, управление на качеството, опит в проекта и следпродажбена поддръжка. Доставчикът трябва да има способността да произвежда прекъсвачи според изискваните спецификации и да извършва типови тестове, за да провери тяхната работа. Те трябва да имат система за управление на качеството, която гарантира постоянно качество. Те трябва да имат опит с дистрибуторски проекти и да разбират изискванията на мрежата. И те трябва да осигурят следпродажбена поддръжка, включително монтаж, пускане в експлоатация и поддръжка. Таблицата по-долу обобщава тези критерии за оценка.
| Критерий за оценка | Какво да търсите | Защо има значение |
| Производствена способност | Усъвършенствано оборудване за обработка, сглобяване и тестване | Гарантира качество и последователност на продукта |
| Типово тестване | IEC 62271-100 протоколи от тестове | Проверява производителността и съответствието |
| Управление на качеството | Сертифициране по ISO 9001, записи от проверки | Осигурява постоянно качество на продукта |
| Опит в проекта | Референции на разпределителни подстанции, одобрения за комунални услуги | Демонстрира способности и надеждност |
| Поддръжка след продажбата | Монтаж, пускане в експлоатация, поддръжка | Осигурява дълготрайна надеждност |
В нашата фабрика ние произвеждаме вътрешни вакуумни прекъсвачи за високо напрежение повече от десетилетие. Разполагаме с протоколи от типови изпитвания по IEC 62271-100. Ние сме сертифицирани по ISO 9001 и поддържаме подробни записи за всички проверки. Нашият проектен опит включва разпределителни подстанции в множество държави. Нашият екип за следпродажбено обслужване е на разположение за поддръжка при инсталиране, пускане в експлоатация и поддръжка. Каним ви да ни оцените спрямо тези критерии и да ни считате за ваш партньор за вътрешни вакуумни прекъсвачи за високо напрежение.
Следващата таблица предоставя ключовите продуктови параметри за нашите вътрешни вакуумни прекъсвачи за високо напрежение. Тези прекъсвачи са предназначени за разпределителни системи средно напрежение при напрежения от 12 kV до 40,5 kV. Нашата фабрика може също да произвежда персонализирани прекъсвачи, за да отговори на специфични изисквания.
| Параметър | Спецификация Диапазон | Бележки |
| Номинално напрежение | 12 kV, 24 kV, 40,5 kV | Избран за системно напрежение |
| Номинален ток | 630 A - 4000 A | Избран за ток на натоварване |
| Ток на прекъсване на късо съединение | 20 kA - 40 kA | Избран за ниво на повреда |
| Време за прекъсване | 50 ms - 80 ms | Избрани за съгласуване |
| Механична издръжливост | 10 000 - 30 000 операции | Зависи от модела |
| Работен механизъм | Пружина, магнитен задвижващ механизъм | Избран за приложение |
| Средна изолация | Вакуум | Без нужда от поддръжка |
| Стандарти | IEC 62271-100, GB/T 1984 | Съответствие с международните стандарти |
| MOQ | 1 единица | По договаряне при големи поръчки |
| Време за изпълнение | 4 - 8 седмици | Зависи от количеството и персонализирането |
В нашата фабрика ние произвеждаме нашите вътрешни вакуумни прекъсвачи за високо напрежение, за да отговарят на тези спецификации и други. Можем да персонализираме напрежението, тока, капацитета на прекъсване и работния механизъм, за да отговарят на вашите специфични изисквания. Нашата система за контрол на качеството включва инспекция на суровините, инспекция в процеса и крайна инспекция преди изпращане. Нашата цел е да предоставим на нашите клиенти висококачествени прекъсвачи, които защитават техните разпределителни системи и осигуряват надеждност на мрежата.
Въпрос 1: Как се различава вакуумният прекъсвач от SF6?
Отговор: Вакуумният прекъсвач използва запечатан вакуумен прекъсвач за гасене на дъгата, докато SF6 прекъсвачът използва газ серен хексафлуорид. Вакуумните прекъсвачи обикновено се използват за приложения със средно напрежение (до 40,5 kV) и са известни със своята работа без поддръжка и компактни размери. SF6 прекъсвачите се използват за по-високи напрежения и имат по-голямо въздействие върху околната среда поради потенциала на глобалното затопляне на SF6. За разпределение на средно напрежение, вакуумният прекъсвач е доминиращият избор.
Въпрос 2: Какво е типичното време за прекъсване за вътрешен вакуумен прекъсвач?
Отговор: Типичното време за прекъсване на вътрешен високоволтов вакуумен прекъсвач е 50 до 80 милисекунди. Това включва времето за работа на релето и времето за отваряне на прекъсвача. Налични са по-бързи времена на прекъсване за приложения, които ги изискват. В Zhejiang Usune Electric Co., Ltd., нашите прекъсвачи са тествани, за да се провери дали тяхното време на прекъсване отговаря на определените характеристики.
Въпрос 3: Колко често трябва да се поддържа вътрешен вакуумен прекъсвач?
Отговор: Вътрешните вакуумни прекъсвачи са известни с ниските си изисквания за поддръжка. Вакуумният прекъсвач е запечатан и не изисква поддръжка. Работният механизъм трябва да се проверява и смазва на всеки 3 до 5 години или след определен брой операции. Контактите трябва да се проверят за износване след тежка повреда. Редовната проверка и поддръжка са от съществено значение за осигуряване на надеждна работа.
Въпрос 4: Може ли вакуумен прекъсвач да се използва за превключване на кондензаторни батерии?
Отговор: Да, вакуумните прекъсвачи могат да се използват за превключване на кондензаторни батерии, но те трябва да са специално проектирани за това приложение. Превключването на кондензаторни батерии налага специални изисквания, включително способността да издържат на високи пускови токове и прекъсване без повторно задействане. Нашата фабрика може да достави прекъсвачи със специален дизайн на контакти и дюзи за превключване на кондензаторни батерии.
Въпрос 5: Какво е типичното време за изпълнение на вътрешен вакуумен прекъсвач?
Отговор: Типичното време за доставка на вътрешен високоволтов вакуумен прекъсвач е от 4 до 8 седмици, в зависимост от номиналното напрежение, капацитета на прекъсване и изискванията за персонализиране. За стандартните модели времето за доставка може да е по-кратко. В Zhejiang Usune Electric Co., Ltd., ние работим в тясно сътрудничество с нашите клиенти, за да изпълним техните проекти.
Вътрешните вакуумни прекъсвачи за високо напрежение са от съществено значение за разпределителните системи със средно напрежение, защото осигуряват бързо отстраняване на повредата, защитават свързаното оборудване и осигуряват оперативната гъвкавост, която съвременните мрежи изискват. Вакуумният прекъсвач предлага работа без поддръжка и дълъг механичен живот, което го прави доминиращият избор за разпределителна уредба за закрито. За мениджърите по снабдяването и инженерите на комуналните услуги изборът на правилния прекъсвач е критично решение, което влияе върху надеждността и стабилността на разпределителната система. Нашата фабрика в Zhejiang Usune Electric Co., Ltd. разполага с експертния опит и способността да произвежда вътрешни вакуумни прекъсвачи за високо напрежение, които отговарят на най-взискателните изисквания за средно напрежение. Използваме усъвършенствана технология за вакуумни прекъсвачи, надеждни работни механизми и строги тестове, за да гарантираме, че нашите прекъсвачи осигуряват надеждна работа.
Независимо дали изграждате нова разпределителна подстанция, обновявате съществуваща разпределителна уредба или осигурявате резервни прекъсвачи, ние ви каним да се свържете с нас, за да обсъдим вашите изисквания. Ние можем да предоставим технически данни, протоколи от типови тестове и персонализирани решения. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за комунални услуги по целия свят.
Свържете се с Zhejiang Usune Electric Co., Ltd. днесза да обсъдите вашите изисквания за вътрешни вакуумни прекъсвачи за високо напрежение и да откриете как нашите прекъсвачи могат да защитят вашата разпределителна система за средно напрежение.
-
