С непрекъснатото надграждане на градските електрически мрежи, нови системи за производство на енергия и промишлени електрозахранващи системи, компактните, интелигентни и лесни за поддръжка разпределителни уреди за средно напрежение се превърнаха в незаменимо основно оборудване за електроразпределително инженерство. TheОсновен блок с пръстен с прекъсвач, представен от главния модул с пръстен с въздушна изолация от серия XGN15 SF6, постепенно замени традиционните обемисти разпределителни уреди поради малкия си отпечатък, стабилна производителност и силна мащабируемост. Този блог включва продуктите, произведени отZhejiang Usune Electric Co., Ltd.като ядро, изчерпателно въвежда характеристиките на продукта, пълни технически параметри, вътрешна структура, работни спецификации, сценарии за приложение и поддържащи услуги.

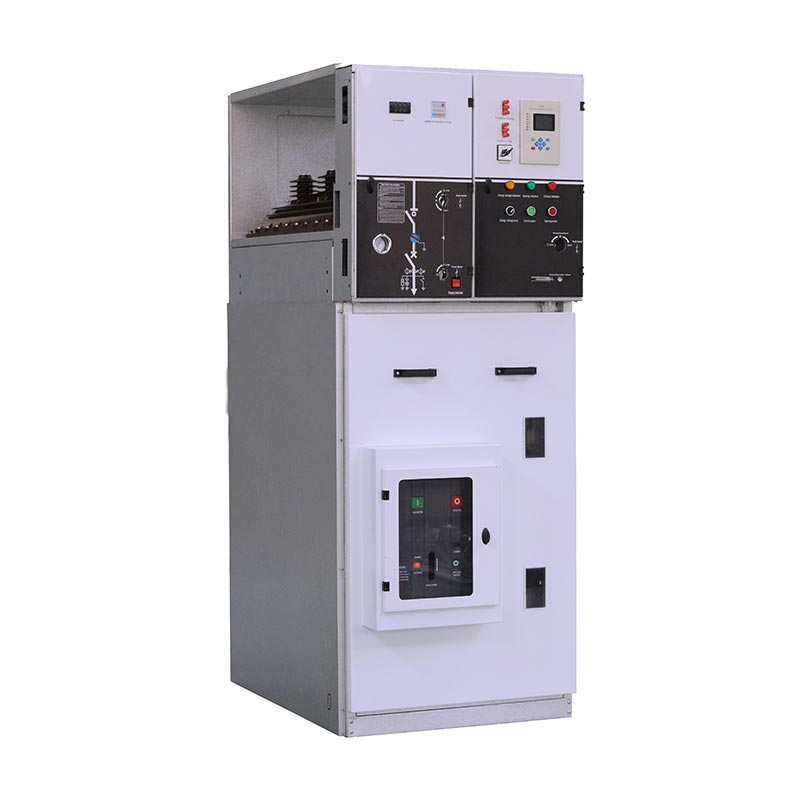

The Основен блок с пръстен с прекъсваче модулно разпределително устройство в метален корпус, специално разработено за разпределителни системи за средно напрежение от 12kV до 36kV. Възприемайки усъвършенстван превключвател на натоварване на серен хексафлуорид SF6 и технология за изолация на въздуха, той интегрира функции за прекъсване на веригата, защита, наблюдение и блокиране в един шкаф. Разработено и произведено независимо отZhejiang Usune Electric Co., Ltd., продуктът от серията XGN15 се отличава с компактно оформление, гъвкава работа и надеждна механична блокировка.
За разлика от конвенционалните разпределителни шкафове, този пръстеновиден основен модул е проектиран за автоматизация на разпределението на електроенергия. Той значително намалява трудността на изграждането на място и последващата поддръжка и е подходящ за различни тесни пространства за монтаж. Подкрепено от цялостната система за научноизследователска и развойна дейност, производство и тестване на компанията, всяка производствена връзка стриктно отговаря на международните стандарти, осигурявайки дългосрочна стабилна работа на продуктите в сложни среди на електроразпределение. Той е широко популяризиран в обновяването на градската и селската електропреносна мрежа, промишленото и гражданското захранване, новата енергия и други области в страната и чужбина.
Пръстеновият основен модул с прекъсвачсе откроява на пазара на разпределителни уреди за средно напрежение с множество основни предимства. В комбинация с независима научноизследователска и развойна технология и оптимизиран дизайн, основните му предимства са обобщени, както следва:

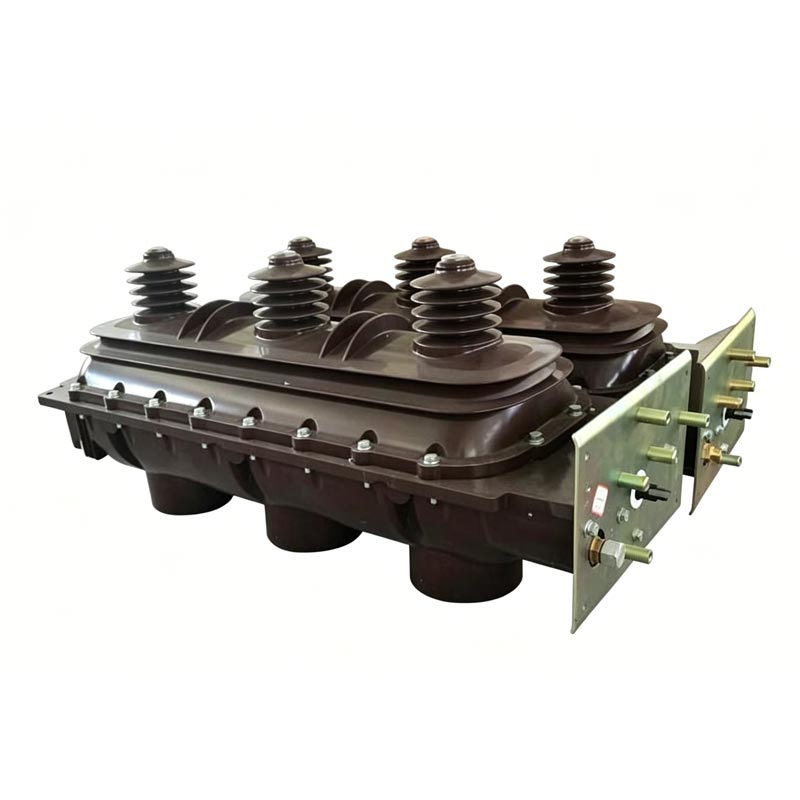

• Разнообразна конфигурация на главния превключвател: Оборудван със собственопроизведен превключвател за натоварване SF6 като стандарт, който има дълъг експлоатационен живот, стабилна работа и ниски разходи за поддръжка. Потребителите могат също така да изберат да инсталират вакуумни прекъсвачи, за да подобрят капацитета на прекъсване и нивото на защита на безопасността, като се адаптират към различните изисквания за разпределение на мощността.
• Двойна работа и интелигентно надграждане: Поддържа както ръчни, така и електрически режими на работа, за да отговори на различни навици за работа на място. Може да се съпостави с FTU и RTU устройства за реализиране на дистанционно управление, дистанционно сигнализиране, дистанционно измерване и дистанционно регулиране, отговаряйки напълно на изискванията за "четири дистанционни" за автоматизация на разпределението и реализирайки интелигентно управление на мрежата.
• Усъвършенствана технология за наблюдение и защита: Вградени високопрецизни сензори и защитни релета, които могат да наблюдават работното състояние на оборудването в реално време, бързо да реагират на неизправности и ефективно да защитават безопасността на електроразпределителните системи и операторите.
• Лека и разширяваща се структура: Приема оптимизирана схема на сглобяване, която е удобна за транспортиране, повдигане и монтаж. Модулният дизайн поддържа свободно комбиниране и по-късно разширяване на капацитета, като гъвкаво се справя с променящото се търсене на енергия на пазара.
•Висока безопасност и компактен размер: Въздушна изолационна структура + надеждно механично блокиращо устройство, ефективно предотвратяващо неправилна работа. Малкият размер на шкафа спестява подово пространство, което е предпочитано оборудване за абонатни станции и разпределителни помещения с ограничено пространство.
За да се осигури стабилна и безопасна работа наОсновен блок с пръстен с прекъсвач,оборудването има ясни изисквания към работната среда. Всички продукти са тествани в съответствие със следните стандарти:
1.Максимална надморска височина: ≤1000m
2. Температурен диапазон на околната среда: -35 ℃ ~ 45 ℃, максималната температурна разлика не трябва да надвишава 25 ℃
3. Стандартна влажност: Средна дневна относителна влажност ≤95%; Средна месечна относителна влажност ≤90%
4. Сеизмична устойчивост: Адаптирайте се към сеизмична интензивност от 8 градуса и по-ниска
5. Изисквания към обекта: Няма опасност от силни вибрации, удари, открит огън, химическа корозия и експлозия
Моля, потвърдете средата на място преди инсталиране, за да удължите живота на оборудването и да избегнете оперативни повреди.
Следващата таблица изброява всички стандартни технически параметри на серията XGN15Основен блок с пръстен с прекъсвач, покриващ 12kV, 24kV и 36kV три основни нива на напрежение, за справка за вашата доставка и инженерен дизайн:
| S/N | Име | единица | 12kV | 24kV | 36kV |
| 1 | Номинално напрежение | kV | 12 | 24 | 36 |
| 2 | Номинален ток | A | 630 | 630 | 630 |
| 3 | Номинален ток на прекъсване в затворена верига | A | 630 | 630 | 630 |
| 4 | Номинален ток на прекъсване при натоварване | A | 630 | 630 | 630 |
| 5 | Номинален ток на издръжливост за кратко време | kA | 16 | 16 | 16 |
| 6 | Номинален пиков ток на устойчивост | kA | 40 | 40 | 40 |
| 7 | Номинален ток на късо съединение | kA | 40 | 40 | 40 |
| 8 | Номинална честота на издържане на напрежение (фаза-фаза и фаза-земя) | kV | 28 | 50 | 70 |
| 9 | Номинална честота на издържане на напрежение (през изолационното разстояние) | kV | 32 | 60 | 80 |
| 10 | Номинално издръжливо напрежение на мълния (фаза-фаза и фаза-земя) | kV | 75 | 125 | 170 |
| 11 | Номинално издръжливо напрежение на мълния (през изолационното разстояние) | kV | 85 | 145 | 195 |
| 12 | Номинален трансферен ток | A | 630 | 630 | 630 |
| 13 | Механична издръжливост | операции | М1 1000 | М1 1000 | М1 1000 |
| 14 | Електрическа издръжливост | операции | E1 | E1 | E1 |
| 15 | Налягане на газ SF6 (20 ℃) | бар | 0.5 | 0.5 | 0.5 |
| 16 | Годишен процент на течове | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Степен на защита на корпуса | / | IP3X | IP3X | IP3X |
TheОсновен блок с пръстен с прекъсвачподдържа множество типове шкафове и гъвкава конфигурация на компоненти. Различните тела на шкафове имат съответни стандарти за размери за 12kV, 24kV и 36kV системи, както е показано в таблицата по-долу:
| не | Тип разпределителна уредба | Конфигурация по избор | 12kV Размери (Ш×Д×В, mm) | 24kV Размери (Ш×Д×В, mm) | 36kV Размери (Ш×Д×В, mm) |
| 1 | Входящ/Изходящ LBS панел | Товарен превключвател, заземителен превключвател, главна шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Панел за защита на трансформатора | Товарен превключвател, заземителен превключвател, предпазител, главна шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Панел за измерване | Трансформатор, Предпазител, Главна шина | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB изходящ панел | Прекъсвач, токов трансформатор, превключвател на товара, заземителен превключвател, релейна защита, главна шина | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB изходящ с измервателен панел | Прекъсвач, Токов трансформатор, Трансформатор, Товарен превключвател, Заземителен превключвател, Релейна защита, Главна шина | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Обща структура на кабинета
Кабинетът наОсновен блок с пръстен с прекъсваче разделен на горни и долни независими единици, с ясно разделение и силна безопасност:
1. Стая за шини: Разположена в горната част на шкафа, главната шина минава през цялата група разпределителни уреди, за да реализира предаване на енергия между шкафовете.
2. Главно превключвателно помещение: Оборудвано с капсулован в епоксидна смола SF6 превключвател за натоварване, с отвор за наблюдение и опционален измервател на плътността на SF6 газа.
3. Кабелна стая: Просторно пространство за кабелно окабеляване, което може да бъде оборудвано с мълниеотвод, токов трансформатор и други аксесоари. Долната плоча и вратата на шкафа могат да се отделят за лесно инсталиране на кабела.
4. Операционен механизъм и контролна зала за ниско напрежение: Оборудвана с механична блокировка, индикатор за позиция, спомагателни контакти, спирачна намотка и други компоненти, поддържащи различни контролни контури и измервателни инструменти.
Главният блок на пръстена на модула XGN15 V се състои от вакуумен прекъсвач, SF6 прекъсвач, блокиращ механизъм и заземителен прекъсвач. Методите на монтаж са фиксирани отпред и фиксирани отстрани. Прекъсвачът и превключвателят на товара могат да бъдат блокирани, за да се предотврати неправилна работа.
6.2 Два вида работни механизми
•Тип K (Механизъм с двойна функция с една пружина): Превключвателят на товара се задейства независимо от лост или двигател; заземителят се задвижва от натискна пружина и се управлява от отделен лост.
•Тип A (Механизъм с двойна функция с двойна пружина): Превключвателят на товара използва пружинно съхранение на енергия, поддържащ лост, мотор или бутон. Заземителят се управлява от независим лост с пружинно задвижване.
Всички операции наОсновен блок с пръстен с прекъсвачтрябва да се извърши при затворена врата на шкафа. Операторите трябва да следват стандартизирания процес:
7.1 Операция при включване
1. Уверете се, че вратата на шкафа е напълно затворена, поставете ръкохватката за управление в горния отвор и завъртете на 180° обратно на часовниковата стрелка, докато се чуе звукът на спирачката и заземителният превключвател се изключи.
2. Поставете дръжката в долния отвор и завъртете на 180° по посока на часовниковата стрелка, докато чуете звука на затваряне. Индикаторът е в работно положение и операцията по включване е завършена.
7.2 Операция за изключване
1. Поставете дръжката в долния отвор и завъртете на 180° обратно на часовниковата стрелка, за да прекъснете захранването; ако е оборудван с бутон, натиснете директно бутона за пътуване.
2. Проверете дали дисплеят на живо е напълно изгасен, за да потвърдите, че кабелната стая е без захранване. Поставете дръжката в горния отвор и завъртете на 180° по часовниковата стрелка, за да затворите заземителя. Вратата на шкафа е отключена и операцията по изключване е завършена.
Забележка: Проверявайте манометъра за елегаз преди всяко превключване, за да се уверите, че оборудването работи в нормалния диапазон на налягане.
8.1 Транспортиране и съхранение
•Когато шкафът е фиксиран на долната плоча, може да се транспортира с мотокар; в противен случай използвайте интегриран повдигач. Оборудването трябва да се държи вертикално по време на транспортиране и да не се преобръща.
• Разпределителното устройство не трябва да се съхранява на открито за дълго време, за да се избегне влага, прах и корозия.
8.2 Правила за поддръжка
1. Оборудването не се нуждае от поддръжка в рамките на 3 години при нормални работни условия, а пружинният задвижващ механизъм не се нуждае от смазване.
2. Редовният цикъл на поддръжка е 1 година. Съдържанието на поддръжката включва затягане на всички електрически съединители, почистване с прахосмукачка и проверка на вътрешните компоненти.
3. Редовно провеждайте тестове за затваряне и отваряне за всички превключватели и заземителни превключватели и тествайте електрическата верига, за да осигурите гъвкава работа.
4. Проверете и отстранете грешки в устройствата за релейна защита преди пускане в експлоатация.
9.1 Прикачени документи и аксесоари
Всеки комплект отОсновен блок с пръстен с прекъсвачсе доставя с пълни материали: продуктов сертификат, ръководство за експлоатация, инженерни чертежи и един комплект специална ръкохватка за работа.
9.2 Изисква се информация за поръчка
Клиентите трябва да предоставят следната информация, когато правят поръчки: електрическа схема на главната верига, план за инсталиране на разпределителна уредба, модел на компонента, схема на спомагателния контур и други специални технически изисквания, за да се гарантира, че продуктите са персонализирани точно.
Zhejiang Usune Electric Co., Ltd. е основана през 2011 г. и се намира в зоната за икономическо развитие Yueqing, известна производствена база за електричество в Китай. Компанията има регистриран капитал от 8 милиона щатски долара, 4300㎡ модерен производствен цех и повече от 100 професионални служители. След години на развитие, тя изгради три основни производствени линии: производствена линия за разпределителни апарати за ниско и средно напрежение, производствена линия за високоволтови прекъсвачи и производствена линия за инжектиране на епоксидна смола.
Компанията интегрира научноизследователска и развойна дейност, производство и продажби, с пълна продуктова матрица, обхващаща разпределителни уреди за високо и ниско напрежение, трансформатори, взаимни индуктори, прекъсвачи за високо напрежение и аксесоари за превключватели. Тя е преминала сертификати по ISO 9001, ISO 14001 и ISO 45001 и е станала квалифициран доставчик на State Grid Corporation of China и China Railway Construction Corporation. С повече от 14 години опит в индустрията, компанията разполага с опитен екип за научноизследователска и развойна дейност и строга система за контрол на качеството, поддържаща персонализирането на OEM. Конвенционалният производствен цикъл се контролира в рамките на 15-20 дни и всички продукти са оборудвани с пълни протоколи от тестове, за да се гарантира надеждно качество.
TheОсновен блок с пръстен с прекъсваче приложен в много ключови проекти в страната и чужбина, натрупвайки богат инженерен опит:
• Проекти за изстрелване в космоса
• Проекти за химически заводи и електроцентрали Huaneng Group
•Атомни електроцентрали, водноелектрически централи и петролни центрове
• Градски жилищни комплекси, търговски комплекси и живописни места, поддържащи електроразпределение
• Национална магистрала 318, железопътни линии, тунели и други проекти за транспортно захранване
Стабилната производителност на продукта и внимателното следпродажбено обслужване спечелиха единодушни похвали от инженерни изпълнители и крайни потребители.
Q1: Вие сте производител или търговска компания?
О: Ние сме професионална директна фабрика. ВсичкиОсновен блок с пръстен с прекъсвачи други електрически продукти се произвеждат независимо, с конкурентни фабрични цени.
Q2: Колко време мога да получа офертата след изпращане на запитване?
О: Нашият екип по продажбите ще предостави официална оферта в рамките на 24 часа след получаване на вашето подробно търсене.
Q3: Можем ли да персонализираме логото и външния вид на продуктите?
О: Да, ние поддържаме OEM и ODM услуги и можем да отпечатаме клиентски лога и фирмена информация върху шкафа според изискванията.
Q4: Какво е стандартното време за производство?
О: Времето за доставка се определя от количеството на поръчката. Обикновено стоките могат да бъдат доставени в рамките на 15-20 дни след получаване на депозита.
Q5: Какъв е вашият процес за контрол на качеството?
О: Ние прилагаме инспекция на пълен процес от суровини, аксесоари до готови продукти. Цялото оборудване ще бъде подложено на рутинни фабрични тестове преди доставката с предоставени множество протоколи от тестове.
Q6: Как да решим проблемите с качеството на продукта след продажбата?
О: Ако възникне проблем с качеството, моля, изпратете ни снимки или видеоклипове. Нашият технически екип ще предложи целево решение в рамките на 1-3 дни.
В7: Какъв е гаранционният срок на продукта?
О: Предоставяме 12-месечно гаранционно обслужване, считано от датата на доставка.
Q8: Защо да изберете нас като ваш доставчик?
О: Имаме 14+ години професионален опит, силни възможности за научноизследователска и развойна дейност и персонализиране, строг контрол на качеството, стабилен цикъл на доставка и пълни доклади от тестове, предоставяйки решения за оборудване за разпределение на енергия на едно място.
Като основно оборудване за модерно захранване на пръстеновидна мрежа със средно напрежение,Основен блок с пръстен с прекъсвачинтегрира компактна структура, интелигентна функция, ниска поддръжка и висока безопасност, която идеално се адаптира към тенденцията за развитие на градската интелигентна мрежа, ново производство на енергия и промишлено разпределение на електроенергия. Подкрепен от силна научноизследователска и развойна дейност, стандартизирани производствени линии и перфектна система за контрол на качеството,Zhejiang Usune Electric Co., Ltd.осигурява висококачествени, адаптивни главни звена и пълен набор от поддържащи услуги за глобални клиенти.
Независимо дали се занимавате с договаряне на електроенергия, търговия на едро с електрическо оборудване, изграждане на нови енергийни проекти или обновяване на градска мрежа, нашите продукти могат да отговорят на вашите разнообразни нужди от доставки и инженеринг. Ако искате да научите повече за параметрите на продукта, персонализираните схеми, офертата и подробностите за сътрудничеството по проекта, моля, не се колебайте дасвържете се с нас. Нашият професионален международен търговски и технически екип ще ви отговори своевременно, ще ви предостави безплатна поддръжка за мостри и професионални технически насоки и ще очакваме с нетърпение да установим дългосрочни печеливши отношения на сътрудничество с партньори по целия свят.
