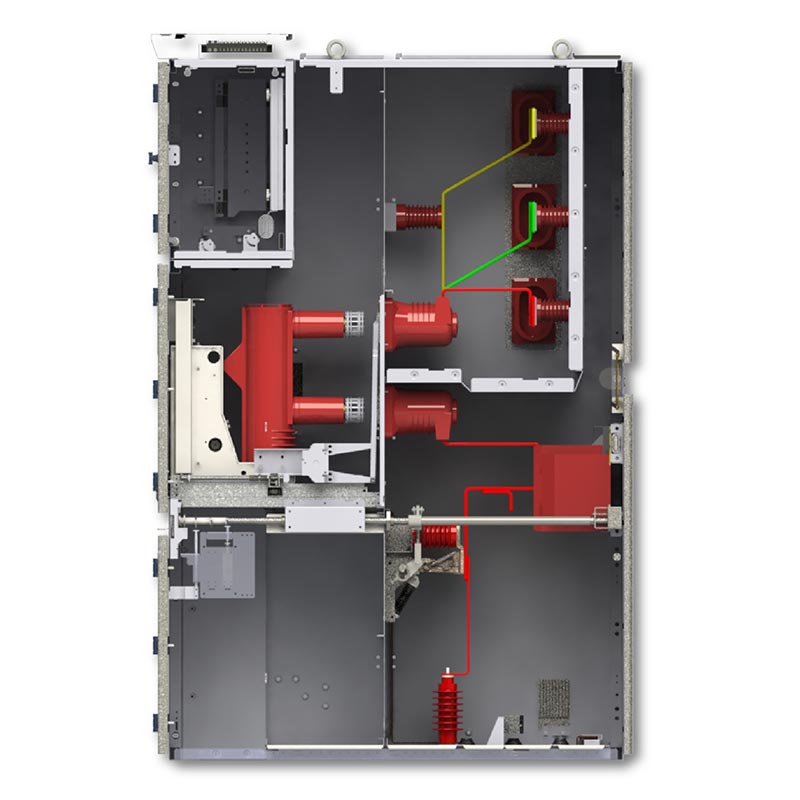

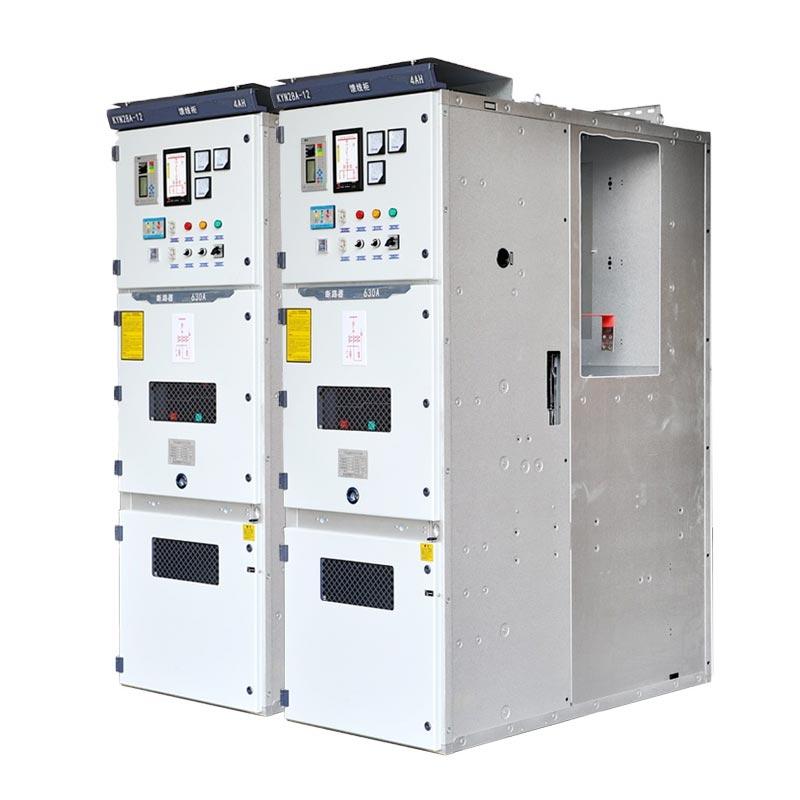

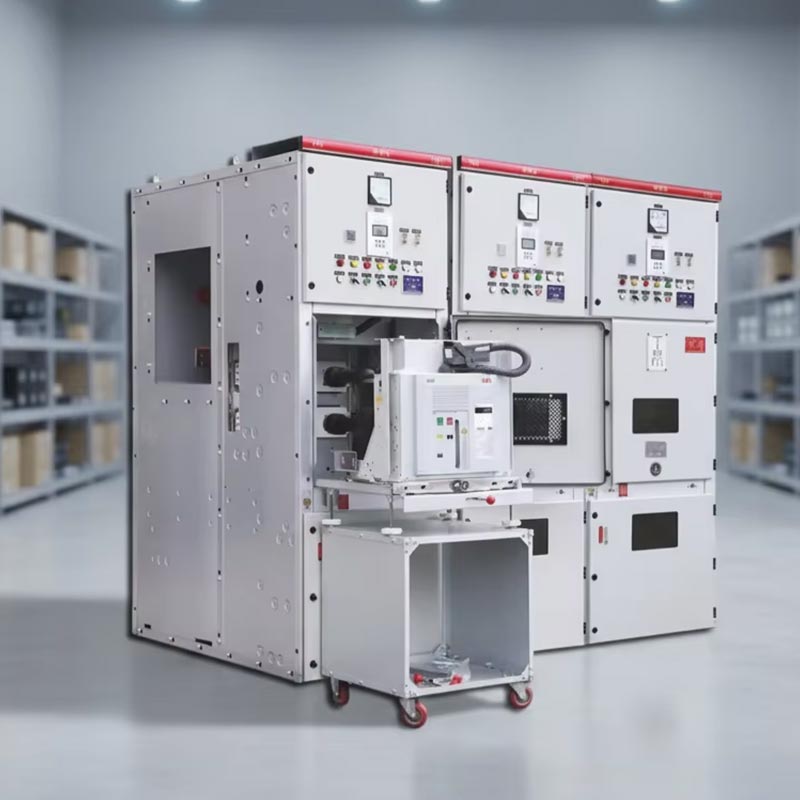

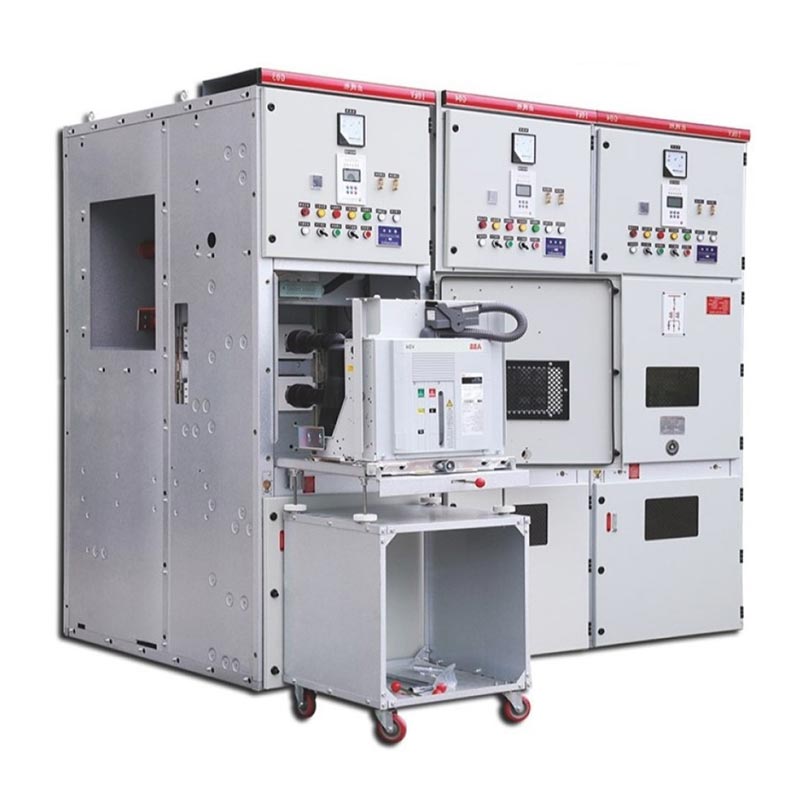

Kyn28 Разпределителна уредба 10kv

Комутационната уредба Usune Kyn28 10kV е подходяща за трифазен променлив ток 50Hz, 3,6~12kV единична шина и единична шина сегментиран захранващи системи и разполага с цялостни функции "пет доказателство". Секцията за ръчна количка на шкафа може да бъде оборудвана с основни компоненти като вакуумни прекъсвачи и вакуумни контактори. Вакуумни прекъсвачи от марки като ABB VD4, Могат да бъдат избрани Schneider HVX и Usune VS1. Понастоящем това е масовият пълен комплект за високо напрежение на закрито мощност разпределително оборудване, използвано главно за предаване и приемане на енергия в различни подстанции и разпределение станции и за управление на вериги, защита и наблюдение.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Изисквания за работна среда

• Температура на околния въздух: Горна граница +40℃, долна граница -15℃;
• Относителна влажност: среднодневна не повече от 95%, средна месечна не повече от 90%;
• Надморска височина: 1000м и по-ниска;
• Сеизмичен интензитет: Не повече от 8 градуса;
• Няма опасност от пожар или експлозия, няма силно замърсяване, няма химическа корозия и няма силни вибрации. Ако опериращ околната среда надвишава нормалните условия, посочени в GB3906, потребителят и производителят трябва да преговарят и определям подходящите условия.

Технически параметри

• Номинално напрежение: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Номинална честота: 50/60Hz;
• Номинален ток: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Номинален краткотраен ток (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Номинално ниво на изолация: 42 kV (1 мин честота на захранване, между електродите/към земята), 48 kV (отворен контакт); 75kV (импулс на мълния, между електроди/към земя), 85kV (отворен контакт, пикова стойност);
• Клас на защита: степен на защита на кутията IP4X, защита IP2X за отделенията;
• Типове шкафове: шкафове за входяща линия, шкафове за изходяща линия, шкафове за трансформаторна защита, свързващи шини шкафове, разединителни разпределителни шкафове, шкафове за повдигане на шини, шкафове PT/VT и др.;
• Размери на шкафа: Ширина 650мм/800мм/1000мм, Височина 2300мм, Дълбочина 1450мм.

Основни предимства

1. Цялостна защита на безопасността

Комутационната апаратура Kyn28 10kV приема бронирана метална затворена конструкция, като всяко функционално отделение е независимо разделени. Комбиниран с механични и електрически блокировки, той напълно реализира петзащитна блокировка, елиминиране рискът от неправилна работа. Степента на защита на корпуса достига IP4X, а защитата на отделението е IP2X, по-нататък подобряване на възможностите за защита на безопасността.

2. Стабилна и надеждна производителност

Проектиран и произведен стриктно в съответствие с международните стандарти IEC и системата за управление на качеството ISO, използвайки висококачествени вакуумни компоненти, той е съвместим с различни вакуумни прекъсвачи на известни марки, има силен способност да издържа на късо съединение, адаптира се към широк диапазон на напрежение и ток и е подходящ за дългосрочно непрекъснато операция.

3. Удобен монтаж и поддръжка

Подвижният дизайн на количката позволява бърза и лесна проверка и подмяна. Компактната му структура поддържа отпред поддръжка, спестяване на място и престой. Стандартизираните размери на шкафа се адаптират към различни сценарии на инсталиране, което води до висока ефективност на монтажа.

4. Широка приложимост

Комутационната апаратура Kyn28 10kV покрива всички нива на напрежение от 3,6 до 24kV, съвместима е с 50/60Hz двойна честота системи, и предлага различни видове шкафове, за да отговори на нуждите от електроразпределение на различни индустрии като електроцентрали, подстанции, промишлени и минни предприятия и високи сгради. Може също да се адаптира към различни конвенционални работна среда.

Реален случай на приложение

Проект за обновяване на подстанция 110 kV в определен град избра 28 разпределителни уредби Usune KYN28-12. Оборудването постигнато високо използване на пространството, бързо пускане в експлоатация и степен на надеждност от 99,98% след пускане в експлоатация, значително подобряване нивото на безопасност на електроразпределителната мрежа. В този проект разпределителната уредба е адаптирана към екологични изисквания на обекта, включително надморска височина, температура и влажност, и подходяща вакуумна верига моделът на прекъсвача е избран така, че да отговаря идеално на нуждите от електроразпределение на подстанцията.

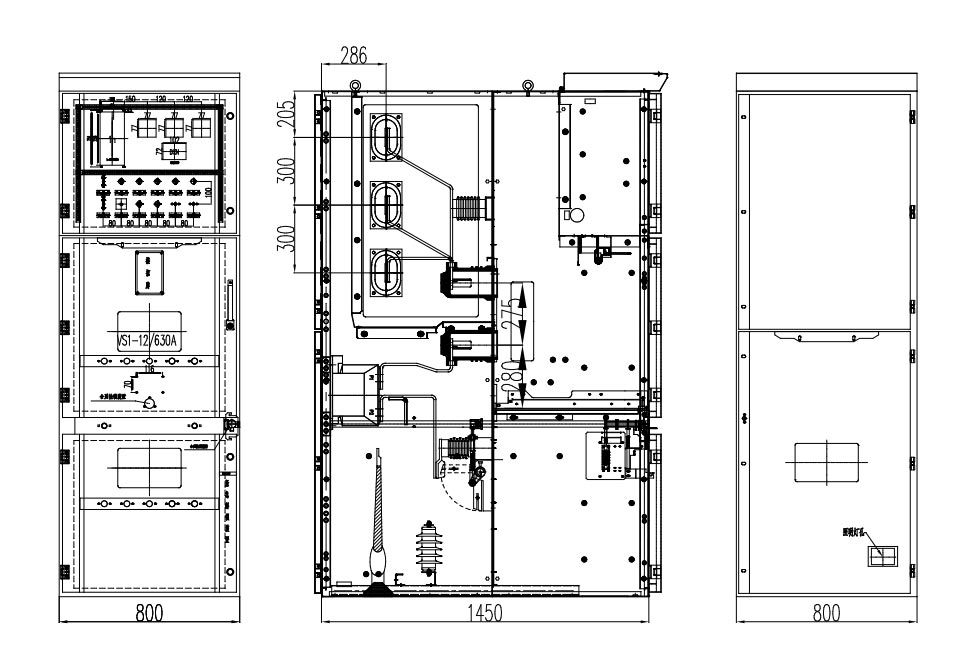

Външен размер на продукта

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

Q1: Какви са специфичните "пет-устойчиви" функции на разпределителната уредба KYN28?

О: Те включват главно предотвратяване на случайно отваряне и затваряне на прекъсвачи, предотвратяване на бутане или дърпане ръчната количка под товар, предотвратявайки свързването на заземяващите проводници към вериги под напрежение, предотвратявайки затварянето на прекъсвач със свързан заземяващ проводник и предотвратяващ случайно влизане на персонал под напрежение отделения, като по този начин конструктивно осигурява безопасността на персонала и оборудването.

Q2: Какъв е цикълът на рутинна поддръжка за комутационна апаратура Kyn28 10kV?

A: Препоръчително е да се извършва рутинна проверка на всеки 6 месеца и цялостна поддръжка на всеки 1-2 години, фокусирайки се върху проверката на механизма, изолацията, блокировката и затягането на болтовете. Usune предоставя пълна техническа подкрепа.

Q3: Може ли Usune да предостави персонализирано разпределително устройство?

A: Да. Като професионален производител, Usune може да персонализира вътрешни конфигурации, нива на защита и интелигентни решения за наблюдение, базирани на напрежение, ток, изисквания за защита и среда на обекта. Може също така коригирайте размерите на шкафа и изберете подходящи модели вакуумни прекъсвачи, за да отговорите на специфичните нужди.

В обобщение, комутационна апаратура Usune Kyn28 10kV интегрира безопасност, надеждност и лекота на използване. Подкрепен от зрял дизайн, строг контрол на качеството и изчерпателни технически параметри, той е подходящ за различни видове работа среди и сценарии. Като професионален производител и висококачествен доставчик от Китай, Usune продължава да го прави предоставя стабилни и ефективни решения за разпределение на електроенергия със средно напрежение на потребители по целия свят.
