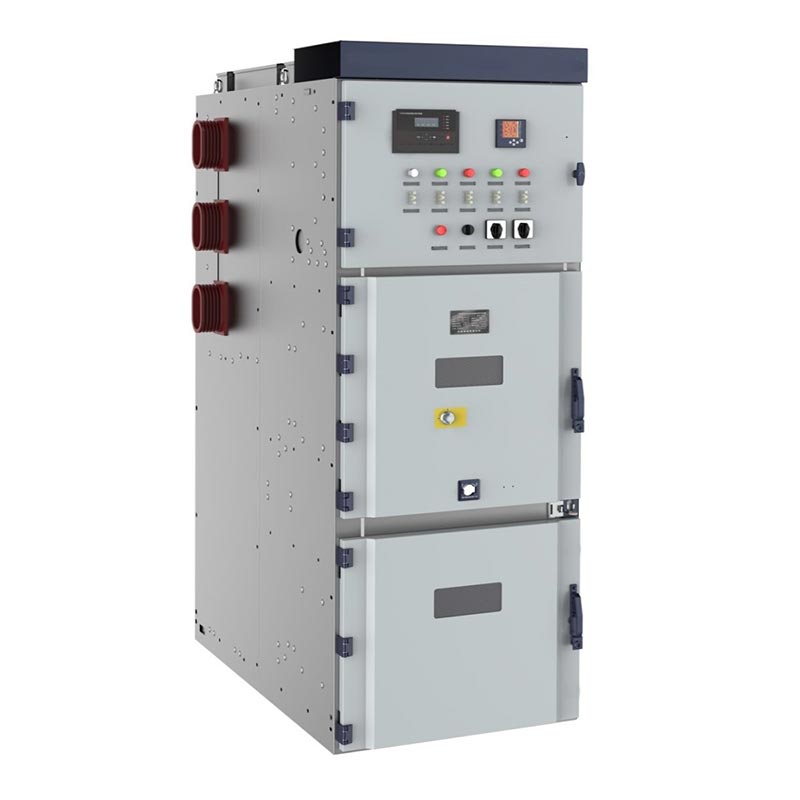

24kv Средно напрежение Lv и Mv Разпределителна апаратура

Разпределителната апаратура Usune 24kV за средно напрежение Lv и Mv, KYN28-24 (Z)(GZS1), принадлежи към бронираните изтеглящи се AC категория разпределителна апаратура в метален корпус. Подходящо е за трифазни AC 50Hz захранващи системи и се използва главно за мощност приемане, разпределение, контрол на веригата, защита и наблюдение.

24kV разпределителна апаратура за средно напрежение Lv и Mv се използва широко в електроцентрали, подстанции, промишлени и минни предприятия и високи сгради за приемане, разпределение, управление и защита на енергия. Ядрото на Усуне производствената база се намира в Китай, което го прави доверен професионален производител, предоставящ високо качество решения за разпределение на електроенергия със средно напрежение за потребители по целия свят.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Основни технически параметри

Нашите продукти стриктно се придържат към следните стандарти

1. GB3906-2006 "3.6-40.5kV AC комутационна и контролна апаратура в метален корпус"
2. GB/T11022 „Общи технически условия за комутационни и контролни апарати за високо напрежение“
3. IEC62271-200 "Променливотокова комутационна апаратура в метален корпус с номинално напрежение над 1kV и под 52kV"
4. DL/T404 „Технически условия за поръчка на комутационни уреди за променлив ток с високо напрежение за помещения“

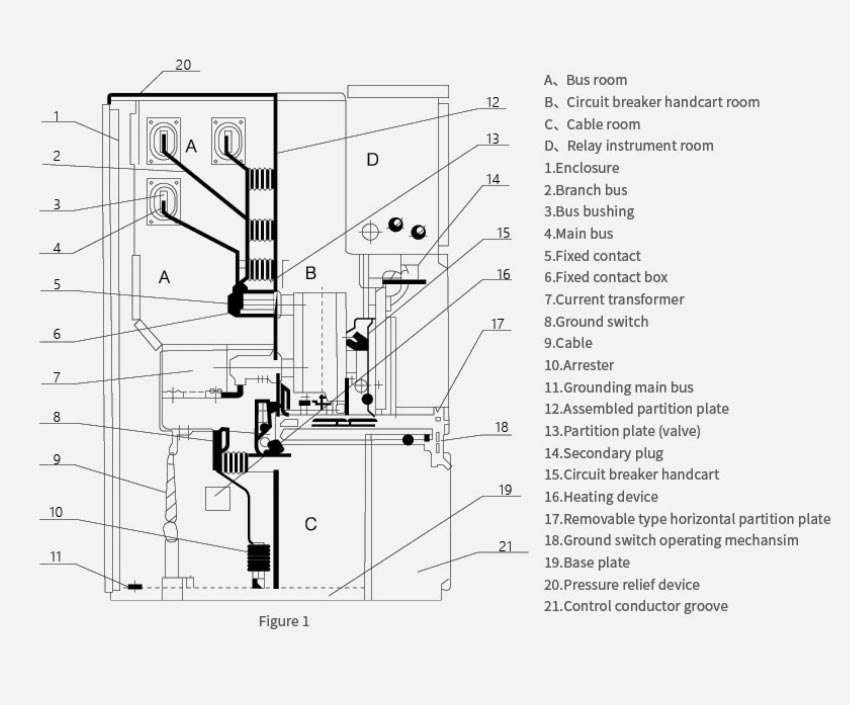

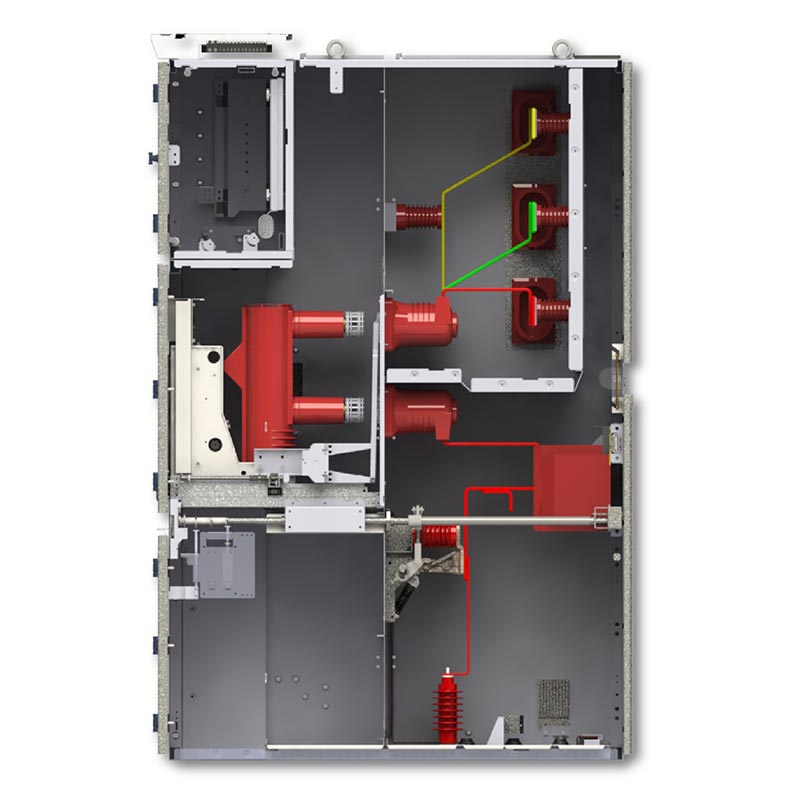

Структура на кабинета

Разпределителната апаратура за средно напрежение 24kV за ниско и средно напрежение приема изцяло метална преградена структура, като всеки независимо изолирана функционална зона, ефективно потискаща разпространението на дъгите на разлома.

1. Отделение за прекъсвач: Оборудвано с подвижна количка за вакуумен прекъсвач.
2. Отделение за шини: Съдържа главни шини, разклонителни шини и изолатори на шини.
3. Кабелно отделение: Монтира токови трансформатори, напреженови трансформатори, заземителни превключватели и кабелни клеми.
4. Отделение за контролни инструменти: Оборудвано с релета, защитни устройства, инструменти, вторично окабеляване и контрол панели.
5. Канал за освобождаване на налягането: разполага с устройство за освобождаване на дъгата в горната част на шкафа за подобряване на безопасността при повреда.

Основни функции

1. Изцяло метални независими отделения за предотвратяване на разпространението и взаимната интерференция на дъгите на разлома.

2. Цялостно механично петзащитно блокиране:
- Предотвратява бутане или дърпане на количката на прекъсвача под товар.
- Предотвратява затварянето на прекъсвача, когато превключвателят за заземяване е затворен.
- Предотвратява случайно затваряне на заземителния превключвател, докато е под напрежение.
- Предотвратява случайно влизане в отделения под напрежение.
- Предотвратява неправилно функциониране на изолиращия прекъсвач.

3. Централно монтирана подвижна количка за предна работа и поддръжка, улесняваща ремонтите.

4. Високо ниво на изолация, компактна структура и силна устойчивост на повреди.

5. Съвместим с местни и международни стандарти, адаптивен към различни схеми за разпределение на мощността

Случаи с практическо приложение

Случай 1: Общинска подстанция в Източен Китай

1. История на проекта

Общинска подстанция 110 kV се нуждаеше от модернизиране на своята вторична електроразпределителна мрежа, за да отговори на нарастващия град търсене на мощност и подобряване на надеждността на захранването.

2. Разтвор

36 Usune 24kV разпределителни устройства със средно напрежение Lv и Mv бяха внедрени за 24kV електроразпределителна система.

3. Резултати

- Компактният дизайн на разпределителната уредба спести 30% от подовата площ на подстанцията.
- Системата за петзащитна блокировка работи без никакви оперативни аварии в продължение на три години експлоатация.
- Надеждна технология за прекъсване на вакуумна верига намали времето за прекъсване с повече от 80%, като значително подобри качествено захранване за 200 000 жители.

Случай 2: Голям петрохимичен завод в Централна Азия

1. История на проекта

Един модерен нефтохимически комплекс изисква високонадеждна система за разпределение на електроенергия със средно напрежение, за да осигури непрекъсната работа на критично производствено оборудване.

2. Разтвор

Осигурени 58 разпределителни устройства Usune 24kV, специално проектирани за тежки индустриални среди и подобрени с устойчивост на прах и корозия.

3. Резултати

- Успешно издържа на суровата среда на обекта (висока запрашеност, химически изпарения), демонстрирайки стабилност изпълнение.
- Възможност за бързо изключване при повреда (≤ 60 ms) предпазва скъпите компресори и реактори от повреда по време на кратки вериги.
- Предно монтираният дизайн за поддръжка намалява времето за престой при поддръжка с 50%, осигурявайки непрекъснатост на производството.

Външен размер на продукта

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

Q1: Какъв е приложимият обхват на напрежението на тази разпределителна апаратура за средно напрежение Lv и Mv от 24kV?

A1: Продуктът е подходящ за 3,6～12kV, 24kV трифазни AC 50/60Hz захранващи системи, отговарящи на нуждите на повечето сценарии за разпределение на мощността средно напрежение.

Q2: Оборудването поддържа ли поддръжка и ремонт на място?

A2: Да. Продуктът приема дизайн с предно управление и поддръжка отпред; количката на прекъсвача може да се мести за бърза поддръжка и подмяна, без да се засяга работата на други вериги.

Q3: Като професионален доставчик, вашата фабрика предлага ли персонализирани решения?

A3: Да. Usune може да персонализира номинален ток, ток на прекъсване на късо съединение, размер на шкафа, защитна конфигурация, и т.н., според изискванията на проекта за адаптиране към различни работни условия и системни изисквания.
