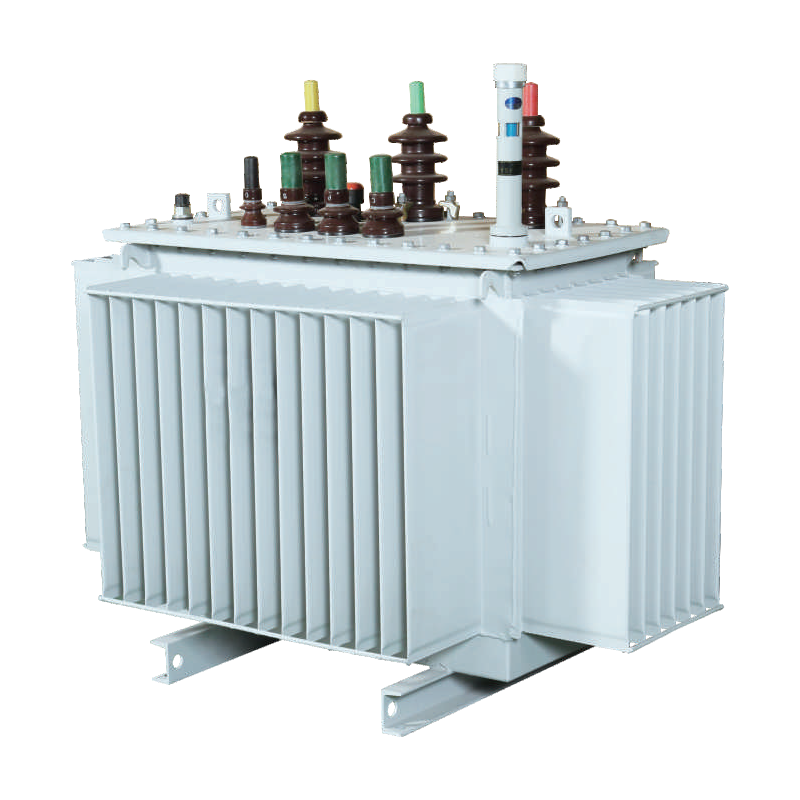

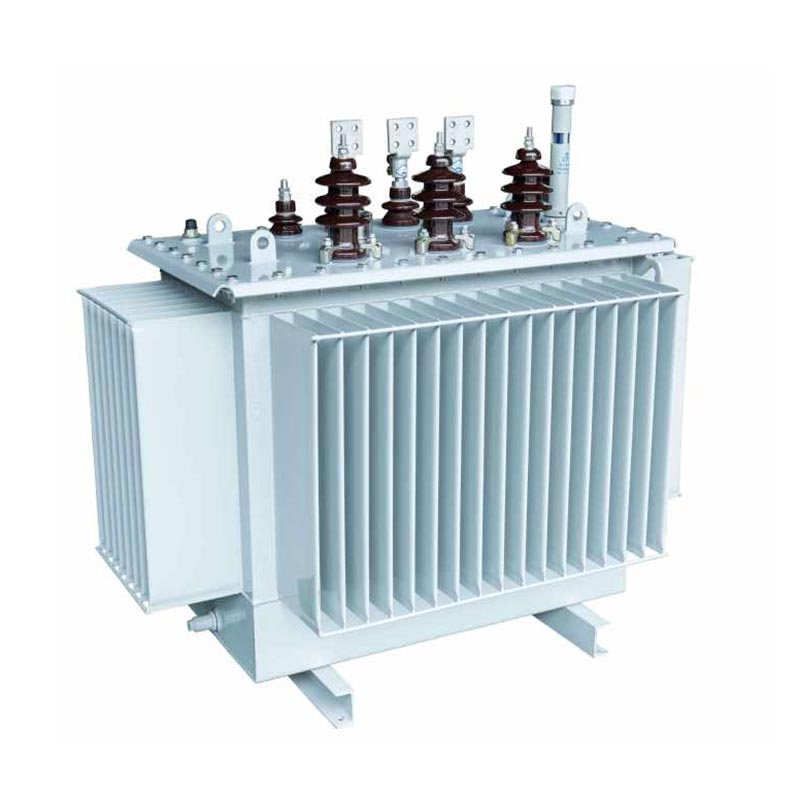

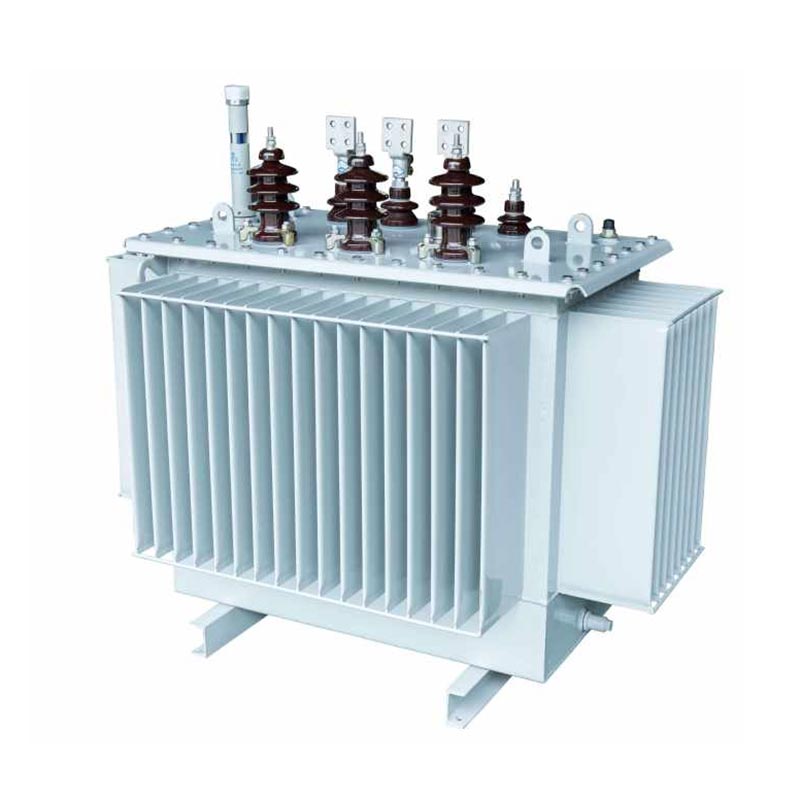

3-фазен разпределителен трансформатор Onan

3-фазният разпределителен трансформатор Onan USUNE (ONAN) е независимо разработен и произведен от USUNE, професионален производител, интегриращ R&D, производство и продажби. Той е специално проектиран за мощността разпределителни нужди на съвременните градски и селски райони и промишлени и минни предприятия, решаване на проблеми като напр ниска ефективност, висока консумация на енергия и лоша стабилност на традиционните трансформатори. Продуктът е произведен в стандартизираната фабрика на USUNE, разчитайки на строга система за контрол на качеството, за да гарантира, че всяка част от оборудването отговаря на международните индустриални стандарти и може да работи стабилно при различни тежки работни условия.

3-фазният разпределителен трансформатор Onan използва триизмерна навита сърцевина с равностранен триъгълник разположение, елиминиране на въздушни междини в магнитната верига, което води до по-стегнати намотки и възможно най-къси дължина на трифазна магнитна верига. Площта на напречното сечение на основната колона е почти кръгла, което оптимизира структура на магнитната верига, намаляване на консумацията на енергия и работния шум, постигане на трифазен баланс и намаляване на третите хармонични компоненти, полагане на основата за ефективно и стабилно захранване.

Този продукт е подходящ за градски и селски надстройки на електропреносната мрежа и сценарии за промишлени и минни предприятия, и може да се съчетае перфектно с модулни и сглобяеми подстанции, осигурявайки надеждна поддръжка на електрозахранване. Като а професионален доставчик на енергийно оборудване, USUNE има богат опит в научноизследователска и развойна дейност и производство и може да предостави персонализирани решения според нуждите на клиента.

Основни характеристики на продукта

1. Ядро

3-фазният разпределителен трансформатор Onan използва висококачествени зърнесто-ориентирани листове от силициева стомана с отлични магнитна проницаемост и ниски загуби; използва немска машина за напречно рязане GEORG с рязане на шева под 45°, за да гарантира прецизност на сърцевината и намаляване на магнитното изтичане; листовете от силиконова стомана са сгънати в многоетапни кръгли напречни сечения, оптимизиране на магнитната верига, намаляване на шума и консумацията на енергия и подобряване на енергията ефективност.

2. Намотки

Бобината за високо напрежение е цилиндрична, докато бобината за ниско напрежение е цилиндрична или от тип фолио, което ефективно подобрява устойчивост на късо съединение и мълния. Дизайнът на бобината е рационален, с равномерна магнитна верига разпределение, намаляване на локализираното прегряване, удължаване на експлоатационния живот и осигуряване на стабилна работа.

3. Маслен резервоар

Изработена от висококачествена прецизна студено валцована стоманена плоча, произведена с помощта на немския гофриран маслен резервоар GEORG производствена линия, осигуряваща структурна здравина и уплътнение. Повърхността е покрита с антикорозионно покритие, подходящ за тежки среди като нефтохимически заводи, отговарящи на изискванията за опазване на околната среда. The гофрираната структура съчетава разсейване на топлината и адаптивност към термично разширение и свиване на маслото, докато запечатаният дизайн забавя стареенето на маслото и удължава живота на трансформатора.

4. Изолационна структура

3-фазният разпределителен трансформатор Onan приема изолационна структура от клас А с отлична изолация производителност, способна да издържи удари с високо напрежение. Бобините за високо и ниско напрежение са подредени концентрично, а разстоянието между намотките използва картонена втулка с малка маслена междина за подобряване на изолационните характеристики, предотвратяване на късо съединение и осигуряване на безопасна и стабилна работа.

Модел на продукта

3-фазният разпределителен трансформатор Onan на USUNE (ONAN) покрива три нива на напрежение: 10KV, 20KV и 36KV, отговарящи различни нужди за разпределение на енергия. Може да се персонализира според действителното натоварване на клиента, основните спецификации, и монтажен сценарий, предоставящ гъвкави решения.

Тип продукт

Икономически ползи и спестяване на енергия

1. Разходи за електроенергия (RMB/година) = [Загуба на празен ход (kW) + Загуба на натоварване (kW) × (Средна скорост на натоварване)²] × 365 (Дни) × 24 (Часове) × Цена на електроенергия
2. Емисии на CO2 = [Загуби на празен ход (kW) + Загуби при натоварване (kW) × (Средна скорост на натоварване)²] × 365 (Дни) × 24 (Часове) × Емисии Коефициент (kg-CO₂/kWh)

Загубите на празен ход и натоварване на продукта са значително по-ниски от традиционните трансформатори, което значително намалява разходите за електроенергия на потребителите и емисиите на CO2. Като производител с корени в Китай, USUNE се придържа към концепцията за зелено развитие, непрекъснато оптимизира дизайна на продукта и насърчава устойчивото развитие на енергетиката.

Сценарии за приложение

1. Надграждане на градската и селската електропреносна мрежа: Подобрява стабилността и ефективността на електропреносната мрежа, като решава проблемите на недостатъчно захранване и висока консумация на енергия.

2. Промишлени и минни предприятия: Отговаря на търсенето на стабилно захранване с висока мощност, издържа на тежки условия среда и осигурява работата на производственото оборудване.

3. Модулни и сглобяеми подстанции: Компактна структура, удобна инсталация и поддръжка, намаляване на земята площ и разходи за строителство.

Технически параметри

Трифазен маслен разпределителен трансформатор от серия 10kV S11

Забележка: За трансформатори с номинален капацитет от 500 kVA и по-малко, загубата на натоварване над рампата в таблицата е приложим за Dyn11 група за свързване, а загубата на натоварване под рампата е приложима за групата за свързване Yyn0.

10 kV трифазен потопен разпределителен трансформатор от серия S13

Трифазен маслен разпределителен трансформатор от серия 10kV S14

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

1. Вие сте фабрика или търговска компания?

Фабрика, можем да гарантираме, че нашата цена е разумна и конкурентна.

2. Кога мога да получа цената?

Обикновено цитираме в рамките на 24 часа след получаване на вашето запитване.

3. Можем ли да отпечатаме логото и името на компанията върху продуктите?

Да, разбира се, приемаме OEM.

4. Какво е времето за изпълнение?

Времето за доставка зависи от поръчаните количества, обикновено в рамките на 15-20 дни след получаване на плащането.

5. Как е вашият процес на контрол на качеството?

Всички продукти ще бъдат инспектирани, като се започне от аксесоарите, и ще бъдат извършени с рутинни тестове преди напускане нашата фабрика.

6. Как да решим проблемите с качеството след продажбата?

Направете снимки или видео на проблемите с качеството и ни изпратете за проверка и потвърждение и ние ще направим доволно решение за вас в рамките на 1-3 дни.

7. Какъв е гаранционният срок?

12 месеца от датата на изпращане.

8. Защо да изберете нас

● Ние сме специализирани в областта повече от 14 години и разполагаме с опитен екип за научноизследователска и развойна дейност, който поема дизайна и развойна работа за всеки проект въз основа на специалните изисквания на клиента.
● Имаме изключително строга QC процедура от компоненти до готови продукти.
● Стабилен период на производство в рамките на 15-20 дни.
● Имаме пълен набор от тестови доклади за продукти.
● Предоставено едноетапно решение.
