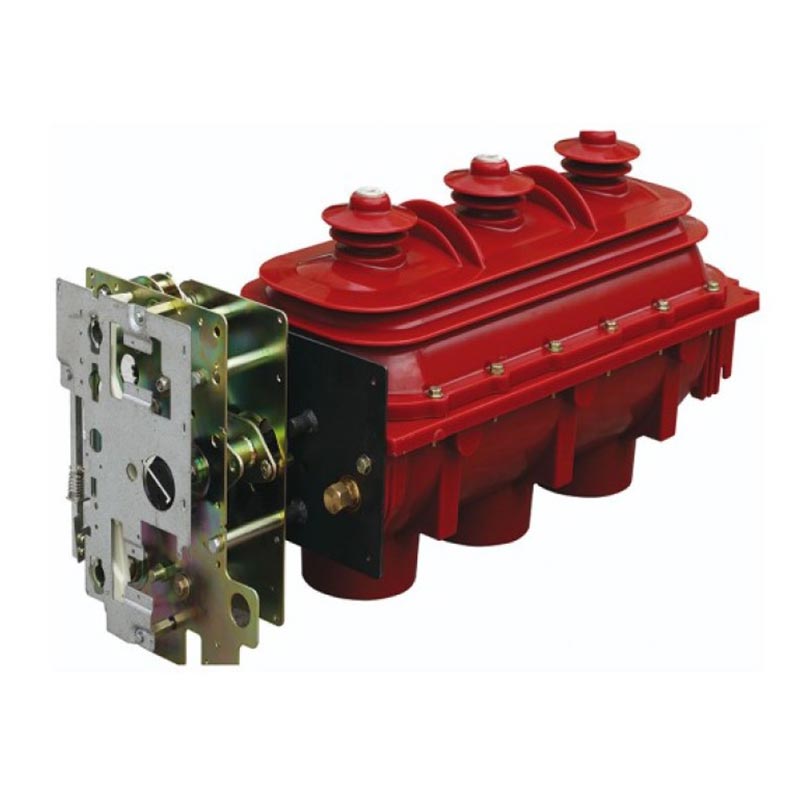

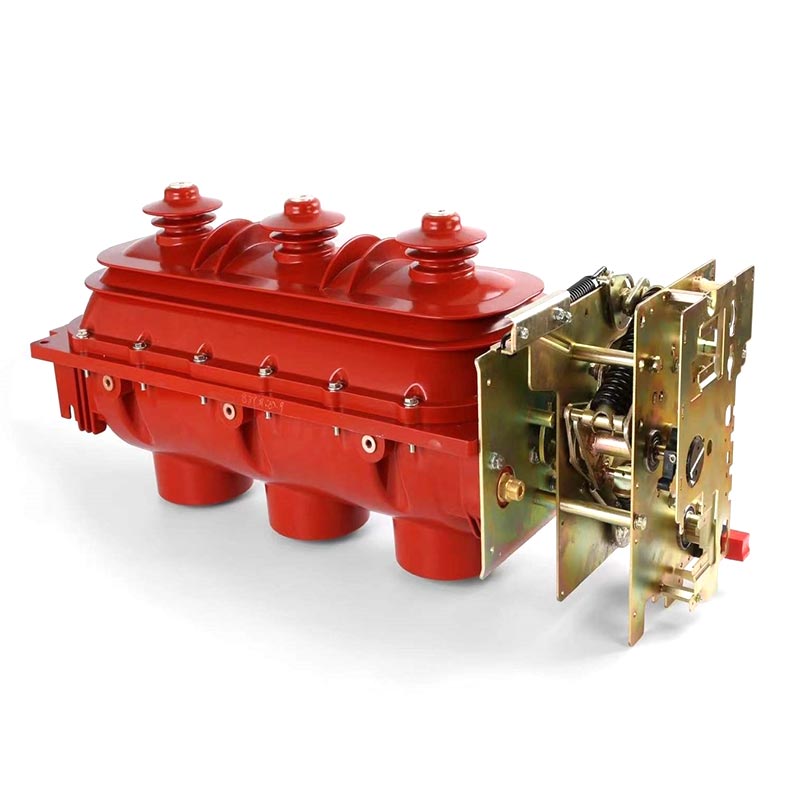

Превключвателят за прекъсване на натоварването Usune RMU включва главно три вида независимо разработени продукти: вътрешен AC превключватели за натоварване с високо напрежение SF6, комбинирани уреди за превключвател за натоварване и предпазител и превключватели за натоварване, монтирани на кабелна глава, покриващ моделите FLN36-12D (превключвател на товара) и FLRN36-12D (комбиниран уред за превключвател на натоварване и предпазител). Тези продукти могат да отговорят на нуждите на различни сценарии за разпределение на електроенергия и са особено подходящи за комплекса оперативните изисквания на енергийната система на Китай. Като основен продукт на Zhejiang Usune Electric Co., Ltd., това превключвателят се произвежда в модерната фабрика на компанията, като през целия процес се подлага на стриктни тестове за качество за да се осигури стабилна и надеждна работа.
1. Usune е дълбоко ангажиран в научноизследователската и развойна дейност и производството на високоволтово електрическо оборудване в продължение на много години, натрупване на богат опит в полеви приложения. Превключвателят за прекъсване на товара RMU е широко използван в хиляди проекти както в страната, така и в чужбина, проверявайки неговата адаптивност и надеждност в различни среди.
2. Превключвателят за прекъсване на натоварването RMU е независимо разработен от професионалния екип за научноизследователска и развойна дейност на Usune, абсорбиращ напреднали чужди технологии и оптимизиране на дизайна му, за да отговаря на действителните характеристики на енергийната система на Китай. Това е принципът на гасене на дъгата, структурният дизайн и работният механизъм отразяват дълбокия професионален опит в областта на разпределителната апаратура за високо напрежение.
3. Продуктът е преминал пълен набор от типови тестове и неговата производителност напълно отговаря на GB 3804, GB 16926, IEC 60265 и IEC 60420 стандарти, демонстриращи неговия технически авторитет и съответствие.
4. Използвайки специална динамична и статична уплътняваща структура, той се гордее с отлична производителност на уплътняване и е оборудван с визуален манометър за наблюдение в реално време. Надеждни механични блокировки осигуряват безопасност при работа. като професионален производител, Usune предоставя цялостно следпродажбено обслужване, като допълнително повишава доверието на клиентите.

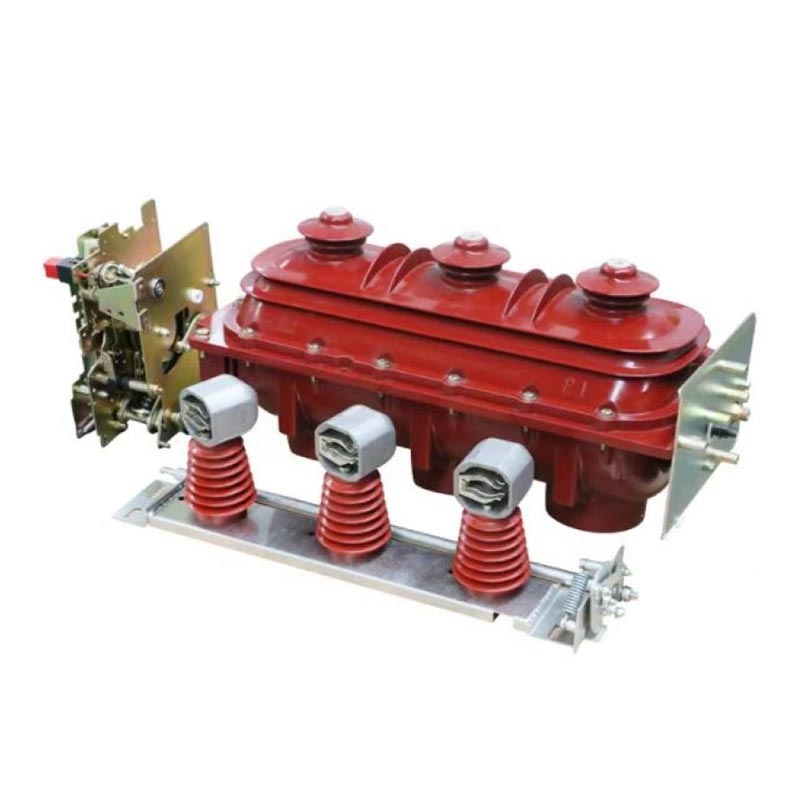

1. Превключвателят на товара и комбинираните електрически уреди се състоят от унифициран изолиран корпус, тяло на превключвателя, пружина задвижващ механизъм, държач на предпазител и система за изключване на предпазителя. Превключвателите за натоварване, монтирани на кабелна глава, са оборудвани с a специален изолиран корпус и универсален пружинен задвижващ механизъм.
2. Горният и долният корпус са отлети с епоксидна смола, за да образуват запечатана, пълна с газ вътрешна кухина. Въртенето на общият движещ се контакт постига три позиции: "затваряне", "отваряне" и "заземяване", осигурявайки гъвкавост и надеждно превключване.
3. Предната част на кутията на механизма е оборудвана с манометър за налягане SF6 и индикатор за положение. Позицията Индикаторът е директно свързан към движещия се контактен задвижващ вал, осигурявайки точна и надеждна индикация.
4. Порт за освобождаване на налягането е разположен в задната част на корпуса. В случай на вътрешно свръхналягане поради повреда, газът се изхвърля назад, предотвратявайки изхвърляне напред и осигурявайки безопасността на персонала.
5. Осигурени са надеждни механични блокировки между превключвателя на товара и превключвателя за заземяване, както и между превключвател за заземяване и предната врата (съвпадение на панела), за да избегнете риска от неправилна работа.
6. Превключвателите за натоварване, монтирани на кабелна клема, са оборудвани с предни кабелни конектори против докосване, поддържащи високо напрежение кабелни връзки както във входящия, така и в изходящия край и са специално проектирани за кабелни разклонения/възел кутии.
Превключвателят за прекъсване на натоварването RMU използва SF6 газ като дъгогасителна среда, показвайки отлично дъгогасене изпълнение. Когато превключвателят прекъсне тока, подвижните и неподвижните контакти се разделят, генерирайки дъга. Задвижвана от постоянно магнитно поле, дъгата се върти бързо около контактите, постигайки бърза дейонизация и охлаждане, гасене на текущата нулева точка; след счупване, празнина с двойно прекъсване с високо ниво на образува се изолационна изолация, което води до силна прекъсваща способност, минимално контактно износване и дълги електрически живот.
Използва се за операции по превключване, затваряне, отваряне и заземяване на превключвателя на товара. Горният работен отвор контролира превключвателят за заземяване, а долният работен отвор контролира превключвателя на товара; след затваряне, пътуването пролет синхронно съхранява енергия и пътуването може да бъде освободено само чрез ръчен бутон или сигнал на предпазител.
Базиран на ръчния механизъм, този дизайн добавя устройство за съхранение на енергия на двигателя и спирачна намотка. Ръчни и електрически операции са независими и не си пречат. Поддържа дистанционно управление и работа напрежението включва AC220V, DC220V, DC110V и DC48V.
- Околна температура: −25 °C ~ +40 °C
- Надморска височина: Не повече от 2000м
- Влажност: Средна дневна относителна влажност ≤95%; средна месечна относителна влажност ≤90%; среднодневна водна пара
налягане ≤2.2kPa; средно месечно налягане на водните пари ≤1,8kPa
- Околният въздух без значително замърсяване от прах, дим, корозивни/запалими газове, изпарения и солени пръски
- Външните вибрации и сеизмичните смущения са незначителни
- Амплитуда на индуцирани електромагнитни смущения от вторичната верига ≤1,6kV
Съгласно GB/T 11022-1999 „Общи технически изисквания за стандарти за комутационна и контролна апаратура за високо напрежение“, превключвателят трябва да работи при нормални условия; ако действителните работни условия се отклоняват от нормалния диапазон (като надморска височина над 2000 м, прекомерна температура, висока влажност и лесна кондензация и т.н.), потребителят се нуждае за постигане на споразумение с производителя.
| не | Елемент | единица | данни | |
| FLN36-12D | FLN36-12D | |||
| 1 | Номинално напрежение | kV | 12 | 12 |
| 2 | Номинална честота | Hz | 50 | 50 |
| 3 | Номинален ток | A | 630 | 125 |
| 4 | Номинален кратковременен издържан ток на превключвателя на товара / номинална продължителност на късо съединение | kA/s | 20/3 | - |
| 5 | Номинален кратковременен издържан ток на заземителния превключвател / номинална продължителност на късо съединение | kA/s | 20/2 | - |
| 6 | Инсналационен ток | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Очакван ток на прекъсване на късо съединение | kA | - | 50 | |
| 7 | Номинално ниво на изолация | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Механичен живот на главната верига и заземителната верига | пъти | 3000/2000 | 2000/2000 г |
| 9 | Номинално налягане на SF6 газ (манометрично налягане при 20 ℃) | MPa | 0,04-0,05 | 0,04-0,05 |
| Модел | Номинално напрежение (kV) | Номинален ток на предпазител (A) | Номинален ток на предпазителя (A) | Номинален ток на прекъсване (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Случай 1: Проект за електроразпределение в жилищна общност в Ханджоу, Китай Голяма жилищна общност в Hangzhou, с високи изисквания за стабилност и сигурност на захранването, избра Usune FLRN36-12D прекъсвач на натоварването уред с комбинация от ключ-предпазител като основно оборудване за разпределение на мощността след сравнение. Инсталиран в подстанция на общността, тя отговаря за превключването и защитата на електропроводи за 8 жилищни сгради (1200 домакинства). От пускането си в експлоатация през 2024 г. оборудването работи стабилно над 12 месеца без никакво изключване или прекъсване на захранването. Неговият надежден блокиращ дизайн и SF6 дъгогасителна производителност ефективно предотвратяване на прекъсванията на електрозахранването, причинени от токове на повреда, осигурявайки нормален живот на жителите. Като доставчик на този проект, Usune предостави насоки за инсталиране на място и редовни услуги по поддръжка, спечелвайки висока оценка от управлението на общинската собственост и жителите.
A1: Продуктът е преминал пълен набор от типови тестове и неговата производителност напълно съответства на GB 3804 "3kV～63kV AC Прекъсвач за високо напрежение на товара", GB 16926 „Комбиниран уред за прекъсвач на натоварване за високо напрежение и предпазител" и IEC 60265 и IEC 60420 стандарти. Освен това, продуктът е независимо разработен от Usune, със строг контрол на качеството през целия процес от доставката на суровини до фабричното производство и тестване. Неговата уникална динамика и статична уплътняваща структура, наблюдение на налягането в реално време и надеждни механични блокировки, всички те гарантират дълготрайност стабилна работа.
A2: Продуктът е проектиран да бъде съвместим с нормални работни условия (надморска височина ≤ 2000 m, температура −25 °C ~ +40 °C и др.). Ако действителните работни условия се отклоняват от нормалния диапазон (напр. надморска височина над 2000 m, прекомерна температура, висока влажност и кондензация), потребителите трябва да се консултират с производителя (Zhejiang Usune Electric Co., Ltd.) предварително. Професионалният екип за научноизследователска и развойна дейност на Usune може да предостави персонализирани решения въз основа на конкретни среда, за да се осигури стабилна работа на продукта.
