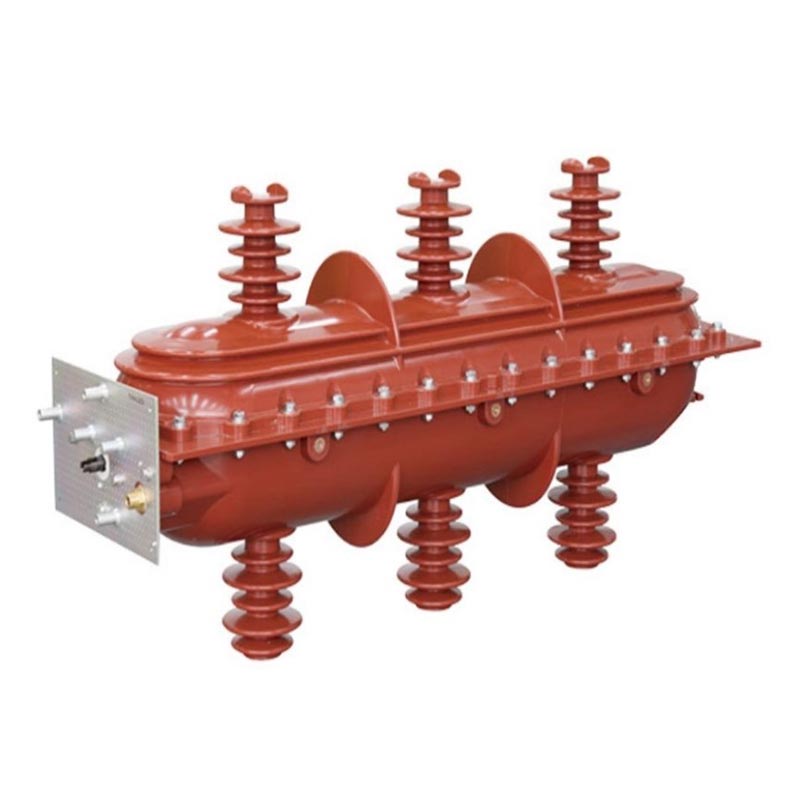

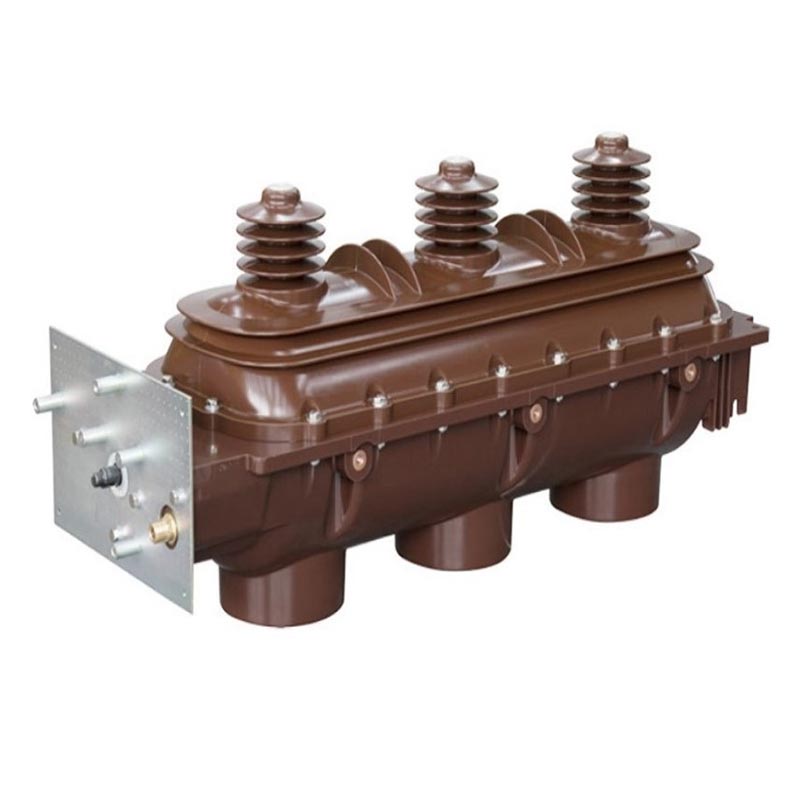

Вътрешен превключвател за натоварване Sf6

Usune Indoor Sf6 Load Switch е ново поколение комутационна апаратура за високо напрежение, специално проектирана за вътрешни сценарии за разпределение на мощността. Разработен от професионалния екип за научноизследователска и развойна дейност на Usune, той е преминал цялостен тип тестване и неговата производителност съответства на стандартите GB3804, GB16926, IEC60265 и IEC60420.

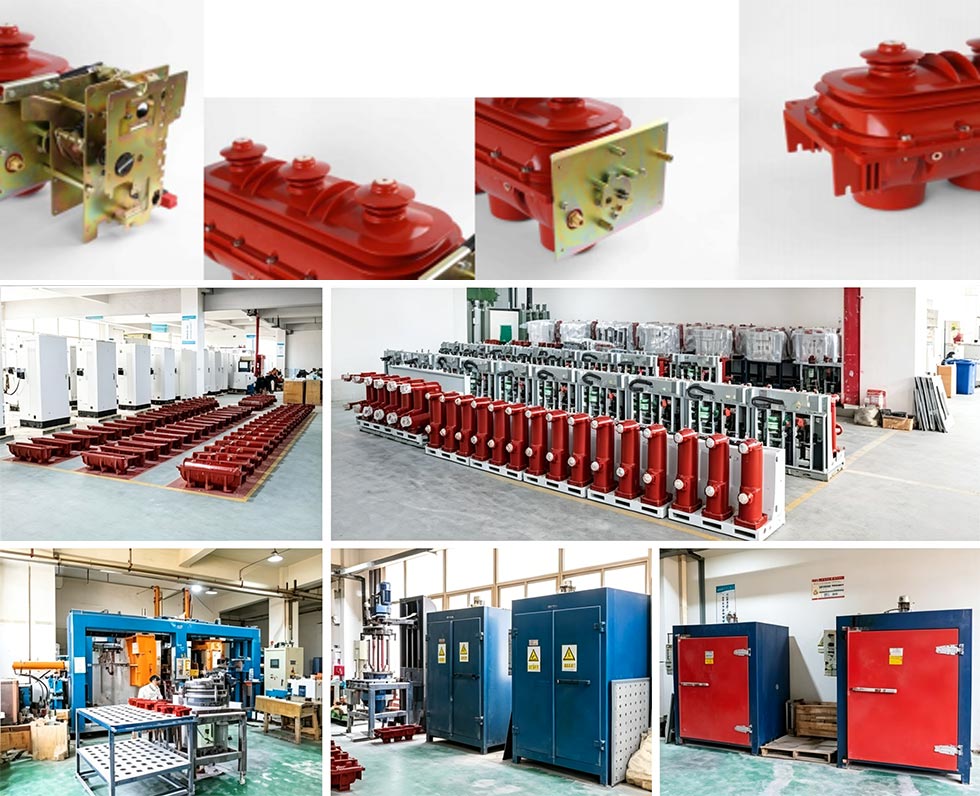

Като професионален производител на електрическо оборудване за високо напрежение, Usune има стандартизирани производствени предприятия в Китай, оборудван с модерно производствено оборудване и строги процеси за контрол на качеството, за да се гарантира, че всеки продукт отговаря на стандартите. Продуктите използват газ SF6 като изолация и среда за гасене на дъгата, предлагайки предимства като като висока якост на изолация, ефективно гасене на дъгата, компактна структура и дълъг експлоатационен живот, ефективно решаване на болезнените точки на лошата стабилност и високите разходи за поддръжка на традиционните превключватели на товара.

Основни технически параметри

1. Приложими системи: трифазен променлив ток 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Средство за гасене на дъгата: газ SF6 (инертен, нетоксичен, висока електроотрицателност, висока ефективност на ниво милисекунди гасене на дъга)

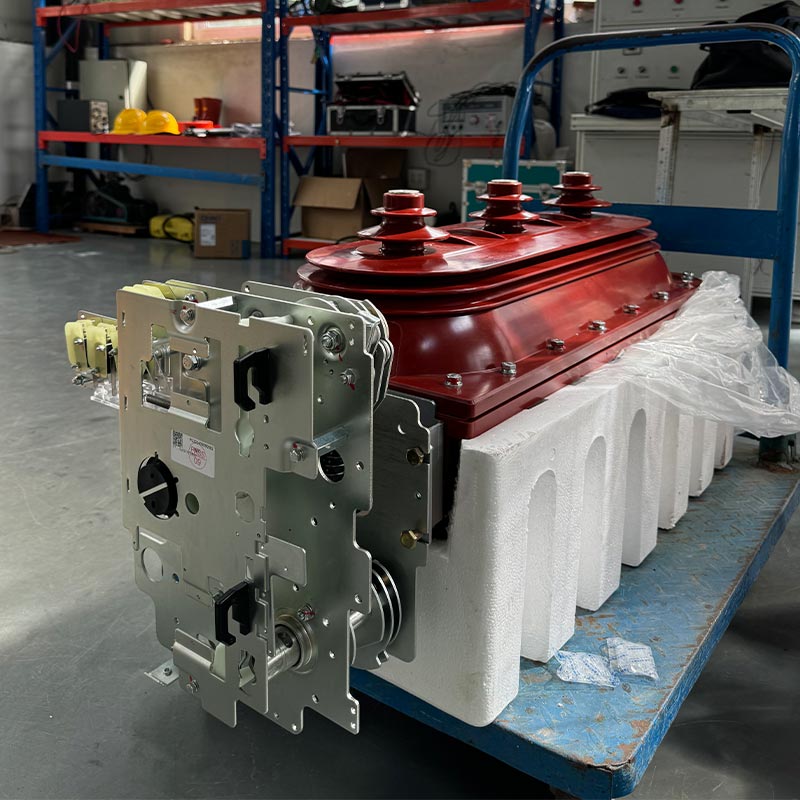

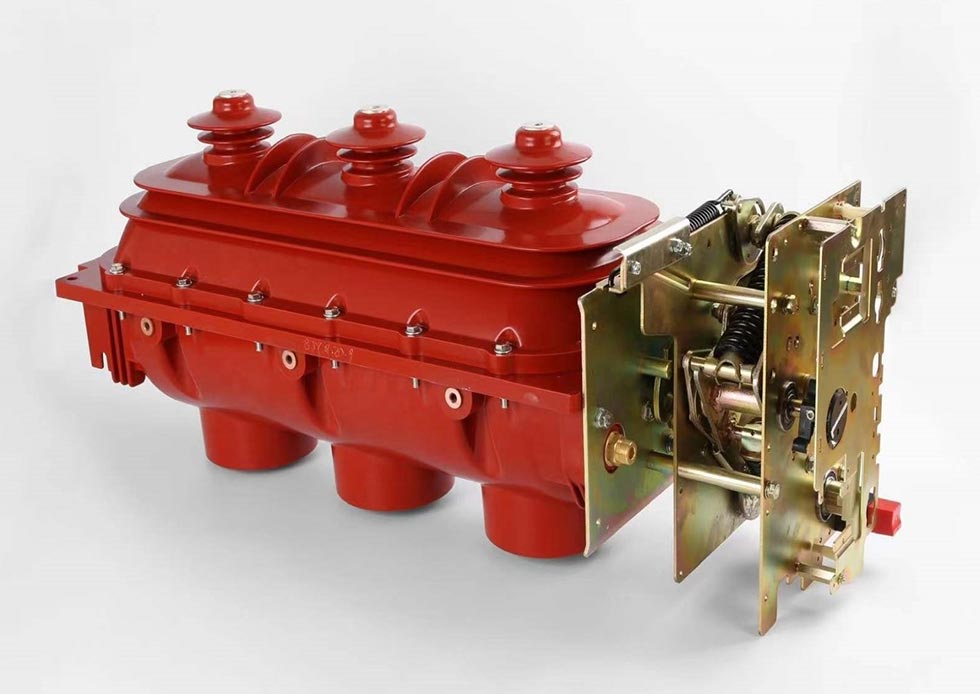

3. Работен механизъм: Механизъм с пружинно задвижване (стандартно ръчно съхранение на енергия, опционално електрическо отваряне и затваряне за дистанционно управление)
4. Работен статус: Трипозиционна дъгогасителна камера: "Затвори-Отвори-Земя"
5. Ефективност на запечатване: Специален динамичен и статичен дизайн на запечатване, оборудван с манометър за реално време наблюдение

Обхват на приложение

Вътрешните SF6 превключватели за натоварване се използват широко в сценарии за разпределение на електроенергия на закрито, като промишлени и минни предприятия, високи сгради, градски жилищни райони, подстанции, големи търговски центрове, летища, метро и болници за превключване на товарни токове, управление и защита на вериги и разпределителни трансформатори; когато оборудвани с докосваем преден конектор за кабел на изхода, те са особено подходящи за кабелно разклонение (свързващи) кутии.

Основни технически параметри

Структурни характеристики и предимства за безопасност

1. Превъзходна изолационна и дъгогасителна структура

Горната и долната черупки са шприцовани с епоксидна смола, образувайки запечатана, пълна с газ вътрешна кухина, която ефективно изолира външната среда. Трипозиционната дъгогасителна камера завършва затварянето, операции по отваряне и заземяване стъпка по стъпка чрез въртене на общ движещ се контакт, осигурявайки ясен състояние и надеждна работа. Газът SF6 има висока диелектрична якост и отлични показатели за гасене на дъгата, бързо гасене на дъгата, генерирана по време на превключване.

2. Надеждно уплътняване и мониторинг на налягането

Превключвателят за натоварване на закрито SF6 използва специален динамичен и статичен дизайн на уплътнение, осигуряващ отлично уплътняване производителност и предотвратяване на изтичане на газ SF6. Манометърът е разположен на видно място върху кутията на механизма за наблюдение налягане на газа в реално време, което улеснява навременното откриване на потенциални опасности от операторите.

3. Всеобхватни блокировки за безопасност

Надеждни механични блокировки са монтирани между превключвателя на товара и превключвателя за заземяване, както и между превключвател за заземяване и предната врата (за разпределение на захранването от тип шкаф), предотвратявайки неправилна работа и осигурявайки безопасност на персонала и оборудването. Изравняващ защитен капак е оборудван в края на изхода за подобряване изолационни характеристики.

4. Гъвкава работа и спестяващ място дизайн

Стандартната конфигурация включва механизъм за ръчно задвижване с пружина; опция за електрическо отваряне и затваряне позволява дистанционно управление. Неговата компактна структура и малък отпечатък го правят подходящ за високи сгради, малки подстанции и други приложения с ограничено пространство за инсталиране.

Условия за ползване

1. Нормални работни условия

- Околна температура: -25℃～+40℃
- Надморска височина: Не повече от 2000м
- Влажност: Средна дневна относителна влажност <95%, средно месечна <90%; средно дневно налягане на парите ≤2,2kPa, средно месечно ≤1.8kPa

2. Специални условия на работа

Съгласно стандарта GB/T11022-1999 превключвателят за натоварване на закрито Sf6 трябва да работи при нормални условия. Ако работните условия не са изпълнени (напр. надморска височина над 2000 м, прекомерна температура и влажност и т.н.), моля консултирайте се предварително с производителя, за да осигурите нормална работа на продукта.

Случай на приложение в реалния свят

Казус от практиката: Проект за електроразпределение на градското метро в Китай

Ключова линия на метрото изисква надеждни превключватели за високо напрежение на закрито за своята електроразпределителна система на станцията, изискващи високи нива на безопасност, стабилност и компактност на оборудването. Този проект избра Usune FLN36-12D модел, чиято компактна структура е подходяща за ограниченото пространство на подлезите. Неговото надеждно уплътнение и дъгогасителната производителност осигурява стабилна работа във влажна подземна среда. От въвеждането му в експлоатация през 2024 г. той е имал нулеви повреди и е получил висока оценка от собственика на проекта.

ЧЗВ

Q1: Какво трябва да направя, ако манометърът за газ SF6 на превключвателя показва ненормално показание?

A1: Незабавно спрете да използвате превключвателя, за да избегнете повреда на оборудването или инциденти, свързани с безопасността. Първо проверете за течове на газ. Ако няма течове, изчакайте температурата да се възстанови и наблюдавайте дали налягането се нормализира. Ако има има теч или налягането не може да бъде възстановено, незабавно се свържете с екипа за следпродажбено обслужване на Usune. The производителят ще изпрати професионални техници, които да се справят с проблема.

Q2: Може ли Usune Indoor SF6 Load Switch да се използва в среда над 2000 м надморска височина?

A2: Нормалната работна височина не надвишава 2000 m. По-голямата надморска височина ще повлияе на изолационните характеристики. Ако използвате в среда с голяма надморска височина, консултирайте се с Usune предварително. Като професионален доставчик, ние можем да предоставим персонализирани решения и коригирайте дизайна на изолацията, за да осигурите стабилна работа.

Q3: Колко често продуктът изисква поддръжка и какви са основните елементи за поддръжка?

A3: При нормални условия се препоръчва цялостна поддръжка на всеки 1-2 години. Основните елементи включват: (1) Проверка на налягането на елегаза и уплътнението; (2) Проверка на надеждността на механичните блокировки; (3) Почистване на превключвателя и повърхности на кутията на механизма; (4) Проверка на точността на позиционните индикатори; (5) Проверка на работния механизъм и добавяне на лубрикант, ако е необходимо. За подробности, моля, вижте ръководството на продукта или се свържете със следпродажбено обслужване. Усуне също така предлага професионално обучение за поддръжка.

Ангажимент към марката и следпродажбено обслужване

Като професионален производител и доставчик на електрическо оборудване за високо напрежение, Usune има стандартизирано производство растения в Китай. Придържайки се към принципа „Първо качество, преди всичко безопасност“, всички продукти се подлагат на строго качество проверка преди напускане на фабриката, отговаряне на съответните стандарти за сертифициране, за да се гарантира авторитет на продукта и надеждност.

Ние предоставяме цялостни следпродажбени услуги, включително насоки за инсталиране, въвеждане в експлоатация, поддръжка и техническо обучение. Нашият екип за следпродажбено обслужване се състои от опитни професионални техници, които реагират незабавно нужди и предоставят ефективни решения. Ние винаги поддържаме основната концепция „Всичко за безопасното използване на електричество" и работи с потребителите за създаване на безопасна и стабилна среда за разпределение на електроенергия.
