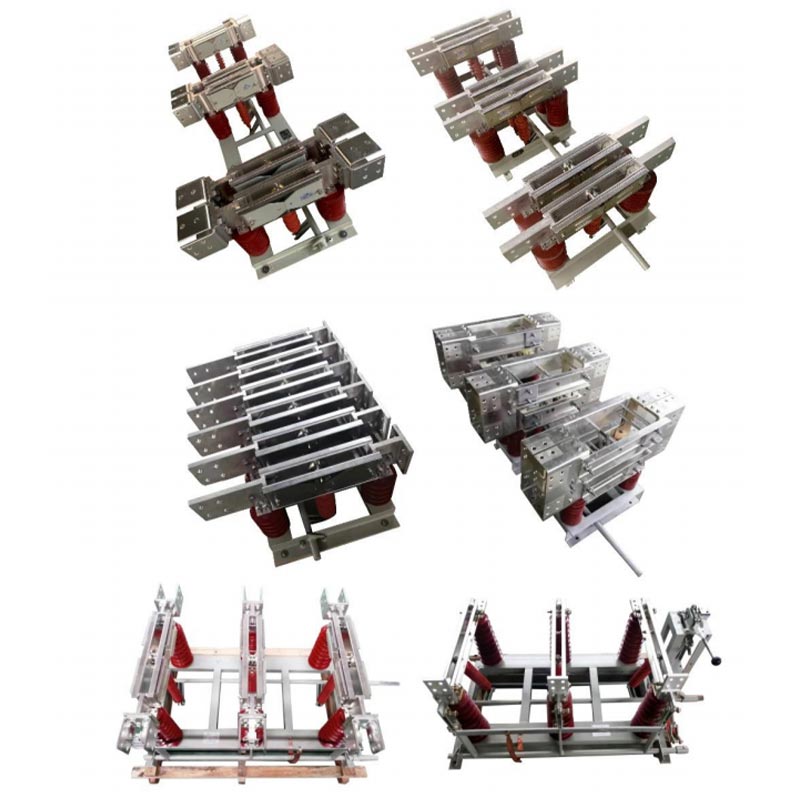

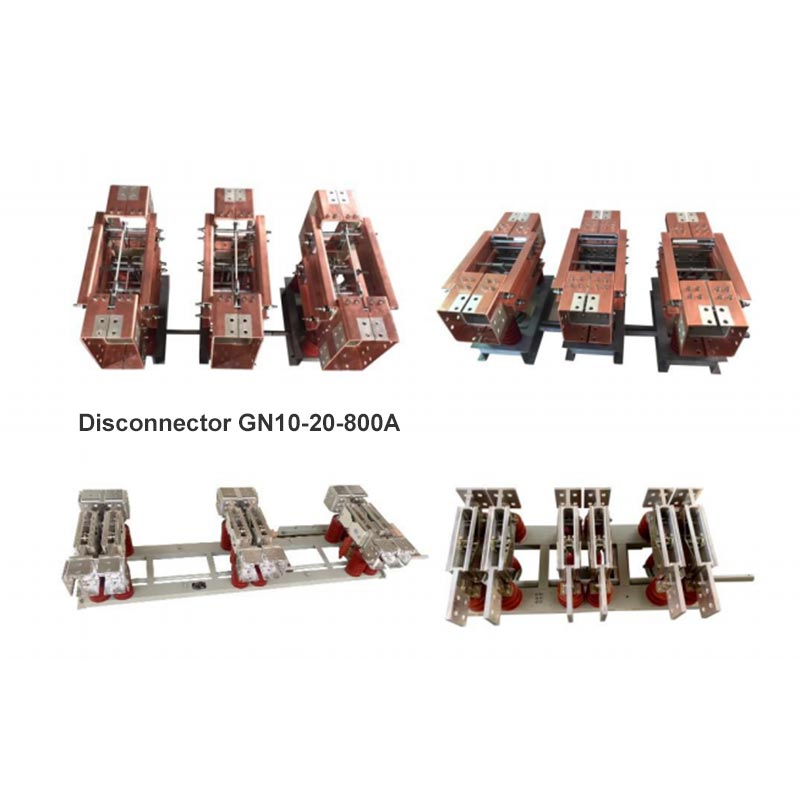

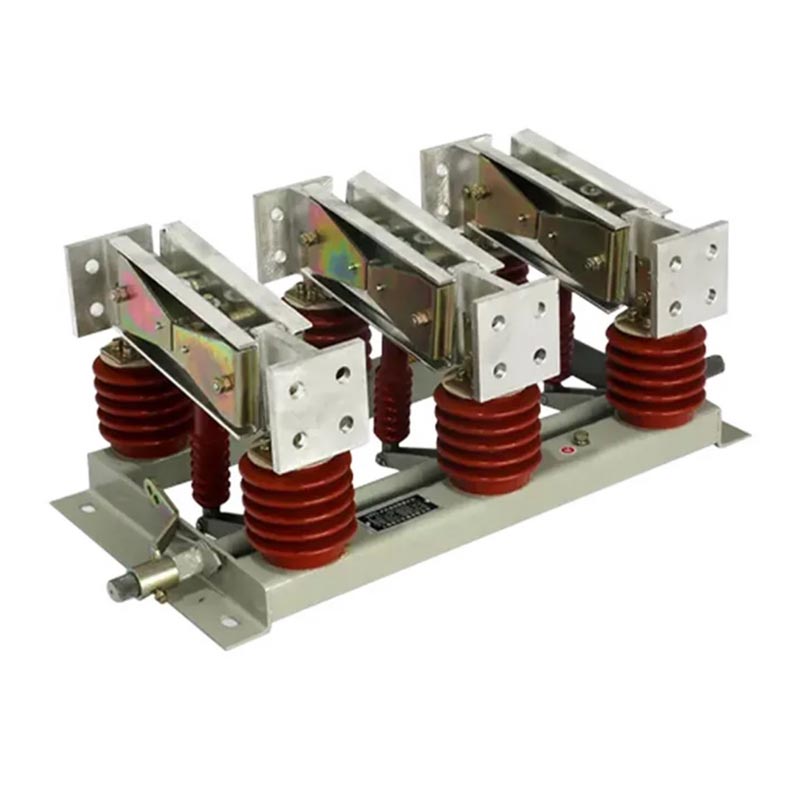

Вътрешен изолационен превключвател

Вътрешният изолационен превключвател от серията GN е превключващо устройство без товар, специално проектирано за закрито високоволтови системи. Той постига физическо прекъсване на захранването чрез осигуряване на видима изолационна междина, което го прави основно устройство за безопасна поддръжка на електрическо оборудване и системи.

Структурни характеристики

1. Модулен дизайн: Състои се от три независими еднополюсни модула, които могат гъвкаво да се комбинират в триполюсник интегрирана структура, адаптивна към различни сценарии на инсталиране.

2. Система за високотокова проводимост: Използва високоякостни контакти от медна сплав, предлагащи отлична проводимост и термична стабилност, способна да издържа на продължителна работа с токове до 10 000A.

3. Надеждна изолационна производителност: Оборудван с висококачествени изолатори против замърсяване, подходящи за клас III и IV замърсяване на околната среда.

4. Допълнителен превключвател за заземяване: Някои модели интегрират превключвател за заземяване, постигайки безопасно заземяване на изолацията верига и повишаване на оперативната безопасност.

Описание на модела

Приложими стандарти

Като професионален доставчик на електрическо оборудване с високо напрежение, Usune стриктно се придържа към националните и индустриални изисквания стандарти за гарантиране на качеството и безопасността на продукта:

- GB 1985-2014 "Променливотокови прекъсвачи за високо напрежение и заземителни превключватели"
- GB/T 11022-2011 „Общи технически изисквания за стандарти за високоволтова разпределителна и контролна апаратура“
- DL/T 486-2010 "Технически условия за поръчка на високоволтови AC разединители и заземителни превключватели"
- DL/T 593-2006 "Технически изисквания за високоволтова комутационна и управляваща апаратура"

Технически параметри

1. Спецификации за напрежение и ток

- Номинално напрежение: 12kV, 20kV, 35kV
- Номинален ток: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Номинален краткотраен издържан ток: максимум 80kA

2. Категории продукти

- По функция: Незаземен, Единично заземен, тип през стена
- По метод на работа: ръчен, електрически (по избор)

Условия за ползване

Изолационният превключвател за вътрешен тип е подходящ за тежки индустриални среди и има широка адаптивност:

1. Околна температура: -50 ℃ ~ +50 ℃
2. Надморска височина: ≤2000m (надморска височина ≥2500m може да се персонализира за подобряване на адаптивността)
3. Налягане на вятъра: ≤700Pa (еквивалентно на скорост на вятъра ≤34m/s)
4. Сеизмичен интензитет: ≤8
5. Дебелина на глазурата: ≤20 мм
6. Ниво на замърсяване: Клас III, IV
7. Инсталационна среда: Без запалими или експлозивни опасности, без химическа корозия и без силни вибрации

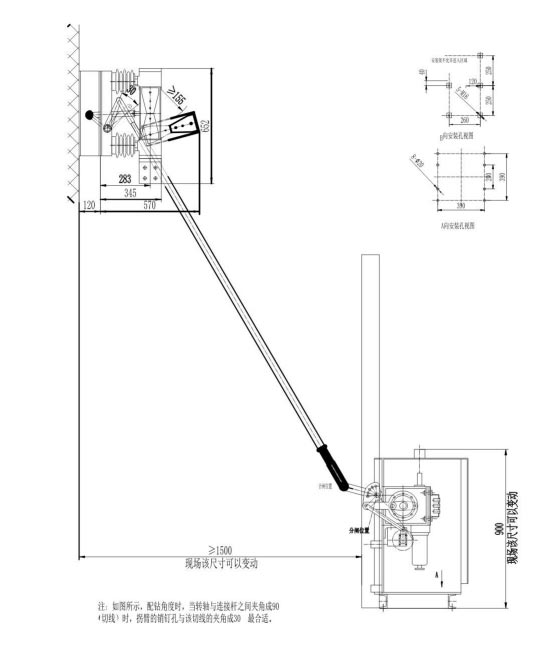

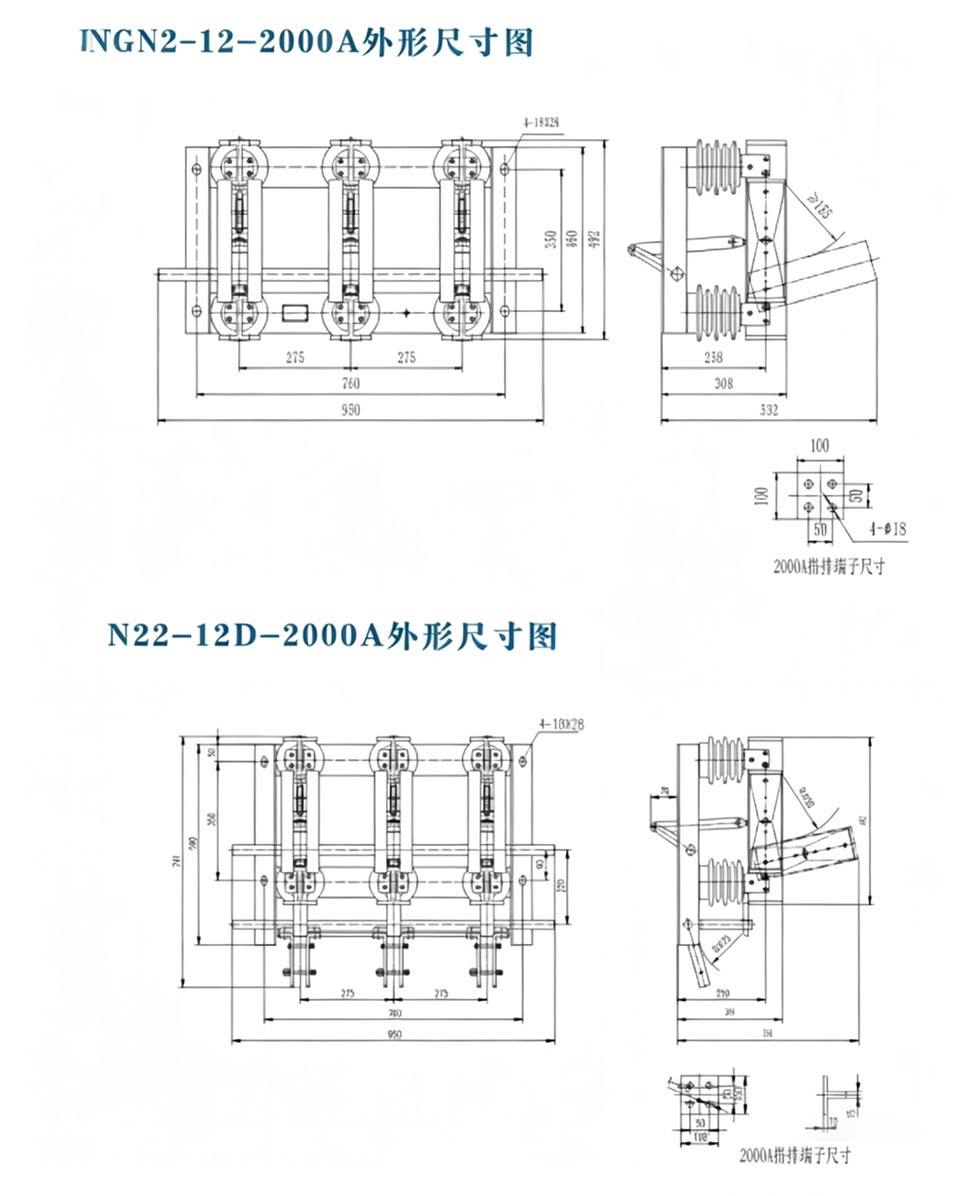

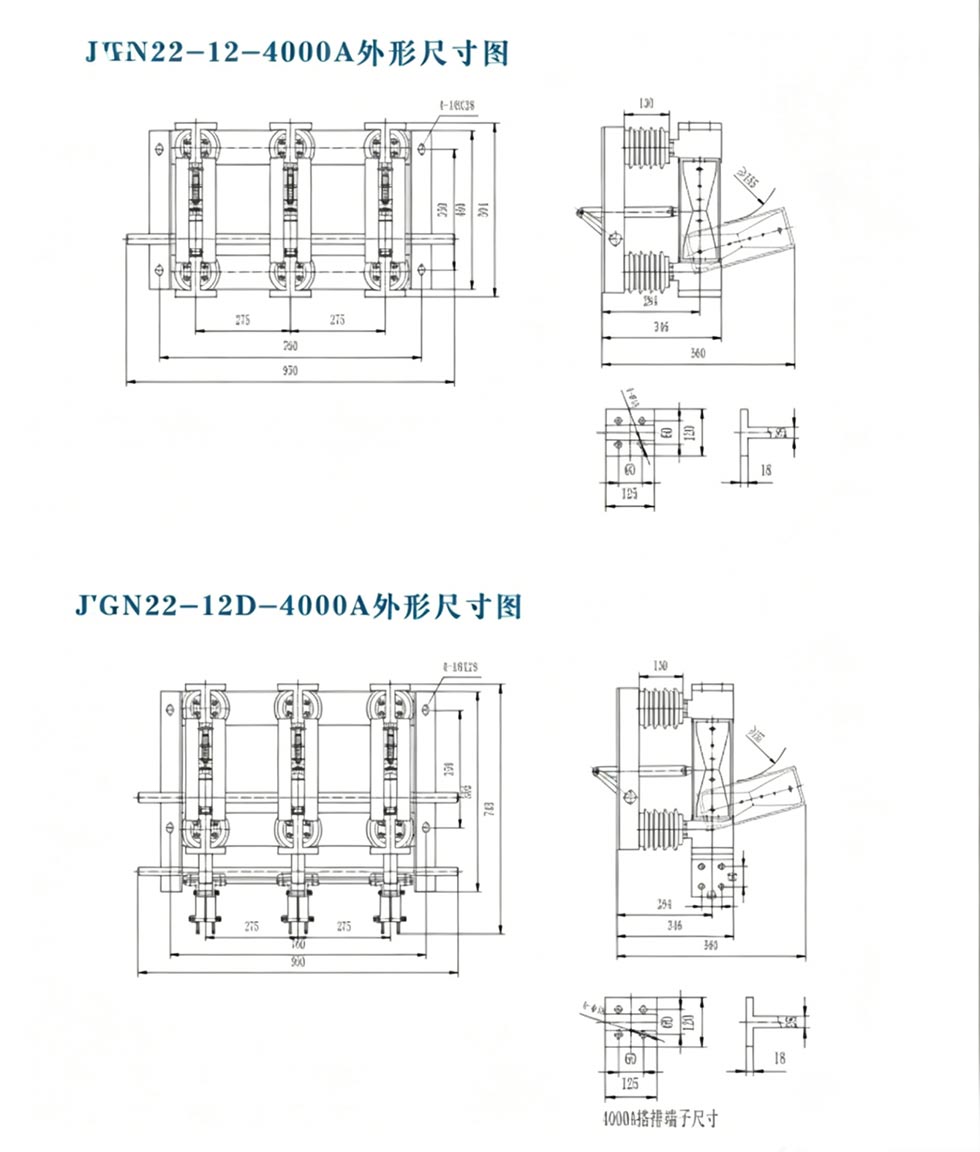

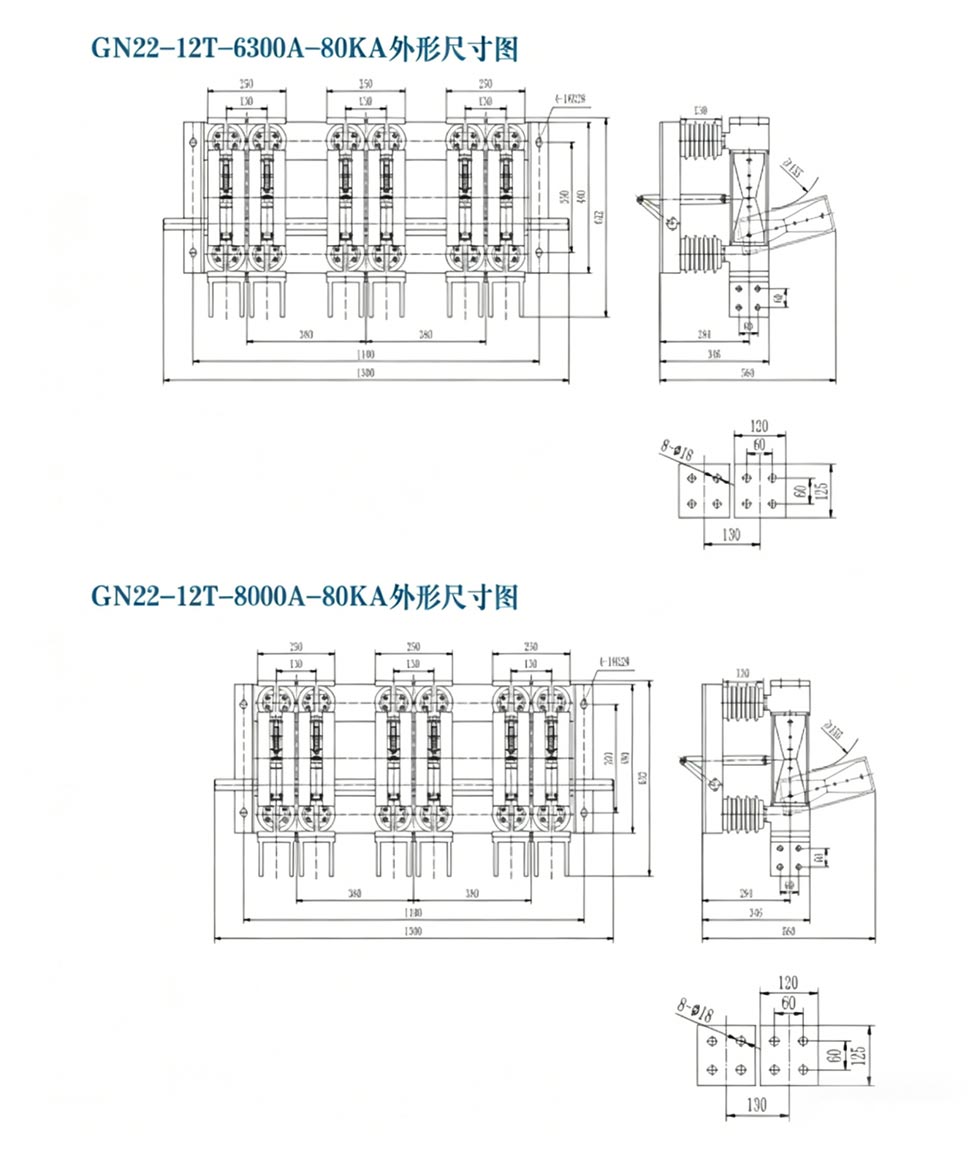

Външно измерение

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Практическо приложение

Случай: Голям стоманодобивен завод в Източен Китай трябваше да оборудва изходната си система от 20kV генератор с високотокова изолация оборудване. Околната среда на завода беше сурова (високо ниво на прах, замърсяване от Клас IV) и имаше високи изисквания за ток (8000A), поставяйки строги изисквания към надеждността на оборудването. В крайна сметка фабриката избра Usune Разединител GN□-20DW/8000-80. Основните причини бяха неговият устойчив на замърсяване дизайн, адаптивност към клас IV замърсени среди, номинален ток 8000A, съответстващ на изходното натоварване на генератора, и интегриран превключвател за заземяване осигуряване на безопасност при поддръжка. От пускането му в експлоатация през 2023 г. оборудването работи стабилно повече от две години, осигурява надеждна изолация по време на месечна поддръжка, елиминирайки риска от токов удар. The устойчивите на замърсяване изолатори не показват очевидни следи от стареене или разряд, което значително намалява поддръжката честота и разходи, което доказва, че разединителят от серията Usune GN е идеален избор за тежки условия промишлени енергийни системи.

ЧЗВ

Q1: Каква е основната разлика между разединител и превключвател за натоварване?

A1: Разединителят е превключващо устройство без товар без възможност за гасене на дъгата; свиква се само с изолирайте веригата, след като прекъсвачът изключи товара. Превключвателят на товара може да изключи определен товар ток. Разединителят от серията GN осигурява видима изолационна междина, осигуряваща абсолютна безопасност по време на работа поддръжка.

Въпрос 2: Може ли изолиращият превключвател за вътрешен тип от серията GN да работи нормално в райони с голяма надморска височина (≥2500 m)?

A2: Да. Стандартният модел е подходящ за надморска височина ≤2000m. За височини ≥2500 m Usune може да подобри изолацията и механични характеристики според нуждите на потребителя, за да се осигури стабилна работа на оборудването.

Q3: Каква поддръжка е необходима за прекъсвачите от серията GN?

A3: Редовната поддръжка включва: (1) Проверка на изолаторите за пукнатини и петна от разряд; (2) Тестване на контактното налягане и температура (≤70 ℃ при номинален ток); (3) Проверка на целостта на заземителния превключвател и блокиращото устройство; (4) Редовно смазване на работния механизъм. Правилната поддръжка може да гарантира експлоатационен живот от 20-30 години.

Изолационният превключвател за вътрешен тип Usune GN съчетава модерна технология, надеждна производителност и широк адаптивност, което го прави предпочитан продукт за големи електроцентрали, стоманодобивни заводи и промишлени енергийни системи. като водещ производител в китайската електрическа индустрия за високо напрежение, Zhejiang Usune Electric Co., Ltd., разчитайки на нейният професионален екип за научноизследователска и развойна дейност, стриктна система за контрол на качеството и богат проектен опит предоставя на потребителите висококачествени продукти и персонализирани решения. Независимо дали става дума за нови проекти или надграждане на оборудване, той може да осигури безопасно, стабилна и ефективна защита на изолацията на мощността.
