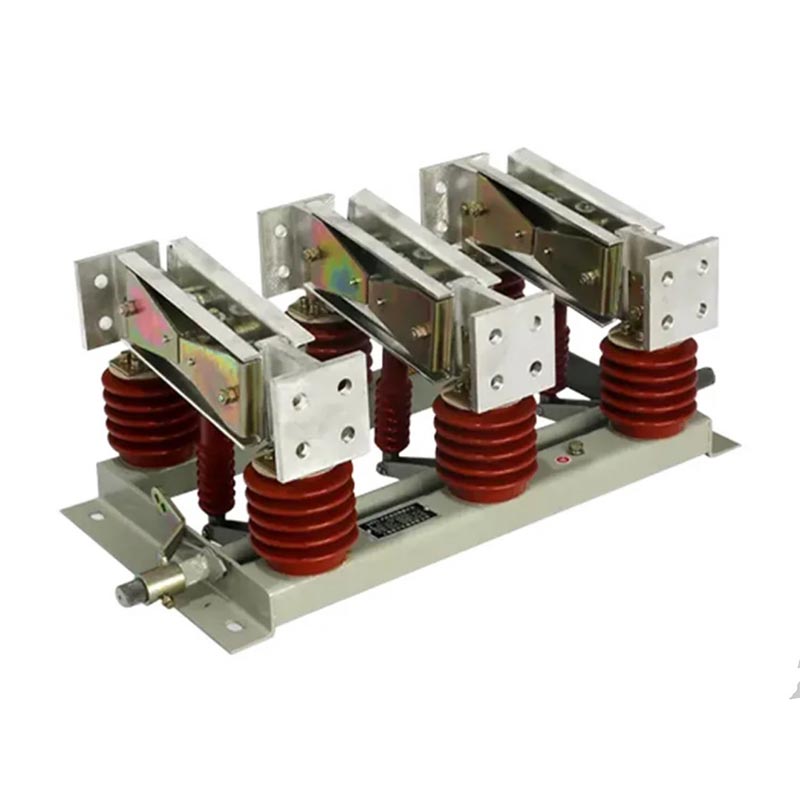

Превключвател за изолация на въздуха на закрито

Изолиращият превключвател за вътрешен въздух от серията Usune GN е основен електрически продукт за високо напрежение, независимо разработен от Zhejiang Usune Electric Co., Ltd., водещ доставчик на електрическо оборудване за високо напрежение в Китай. Интегриране на най-новите местни научноизследователски и развойни технологии и производствени процеси, той е специално проектиран за висок ток условия на работа на изходите на генераторите на големи електроцентрали и стоманодобивни заводи, запълвайки празнината на пазара за високопроизводителни вътрешни силнотокови прекъсвачи.

Този превключвател има гъвкав структурен дизайн, позволяващ да бъде сглобен в три независими еднополюсни единици или конфигурирани като триполюсно интегрирано устройство, за да отговарят на различни пространствени оформления и изисквания за използване, в зависимост от нуждите за инсталиране на сайта. Неговата основна функция е да осигури надеждна изолация на захранването по време на поддръжка на електрически съоръжения и системи. Създавайки ясно прекъсване във веригата, той гарантира безопасността на персонала по поддръжката и целостта на оборудването, отговарящо на основните изисквания за безопасност за изолация на високо напрежение енергийни системи.

Дизайн на продукта и описание на модела

1. Предимства на структурния дизайн

Серията Usune GN приема научно стабилен структурен дизайн, съчетаващ компактно оформление и удобно операция. Триполюсната интегрирана конфигурация ефективно спестява място за инсталиране, докато независимата еднополюсният дизайн улеснява индивидуалната поддръжка и подмяна, повишавайки гъвкавостта на продукта и ремонтопригодност. Превключвателят използва висококачествени проводими и изолационни материали, осигуряващи отлична проводимост като същевременно подобрява изолационните характеристики и експлоатационния живот, отговаряйки на изискванията за дългосрочна стабилна работа на вътрешна среда с високо напрежение.

2. Обяснение на кода на модела

Номерата на моделите на изолационния превключвател за вътрешен въздух от серията Usune GN следват стандартизирани правила за кодиране, което ги прави ясни и лесен за разбиране, което позволява на клиентите да изберат подходящата спецификация според действителните си нужди. Типичните модели са GN□--20DW/8000--80. Конкретните значения на всеки код (отляво надясно) са както следва:

- G: Превключвател за изключване (основен тип продукт, показващ основната функция на продукта за изолиране на захранването)
- N: Вътрешен тип (указва, че продуктът е проектиран за вътрешен монтаж)
- □: Сериен номер на дизайна (разграничава различните версии на дизайна в една и съща серия)
- 20: Номинално напрежение (единица: kV, показваща най-високото напрежение, което превключвателят може стабилно да издържи)
- D: Превключвател със заземяване (оборудван с функция за заземяване, за да се осигури безопасно разреждане по време на поддръжка)
- W: Тип против замърсяване (подобрена ефективност срещу замърсяване, подходяща за тежки вътрешни среди с висока нива на замърсяване)
- 8000: Номинален ток (единица: A, показваща максималния ток, който превключвателят може да издържи непрекъснато)
- 80: Номинален ток на краткотрайна устойчивост (единица: kA, показваща максималния ток на късо съединение, който превключвателят може издържат в рамките на определено време)

Технически параметри

Usune се придържа към принципа на професионалната прецизност; серията GN Изолация на вътрешния въздух... Превключвателят може да се похвали изчерпателни технически параметри за посрещане на различни нужди в различни индустриални сценарии. Всички параметри преминават стриктно фабрично тестване и проверка, за да се гарантира съответствие със стандартите и стабилна производителност на продукта:

- Номинално напрежение: 12kV, 20kV, 35kV (три спецификации, които да отговарят на различни конфигурации на захранваща система с високо напрежение)
- Номинален ток: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Осем спецификации, подходящи за висок ток условия на изходите на генератора)
- Тип на продукта: незаземен, единично заземен, тип през стена (три вида за различни инсталации среда и функционални изисквания)

Условия за ползване

1. Околна температура: -50℃～+50℃ (стабилна работа при екстремни температурни среди)
2. Надморска височина: ≤2000m (Адаптивността може да бъде подобрена при поискване за височини ≥2500m)
3. Налягане на вятъра: ≤700Pa (еквивалентно на скорост на вятъра ≤34m/s, подходящо за добре проветрени вътрешни среди)
4. Сеизмичен интензитет: ≤8 (издържа на умерени земетресения, осигурявайки стабилна работа в земетръсни зони области)
5. Дебелина на леда: ≤20 mm (подходяща за студени вътрешни среди, където е възможно заледяване)
6. Степен на замърсяване: Клас III, IV (замърсяващ дизайн, подходящ за вътрешна среда с високо ниво на прах или химическо замърсяване)
7. Място на инсталиране: Без запалими и експлозивни опасности, химическа корозия и силни вибрации (специалните условия за употреба могат да бъдат определени чрез договаряне между потребителя и производителя)

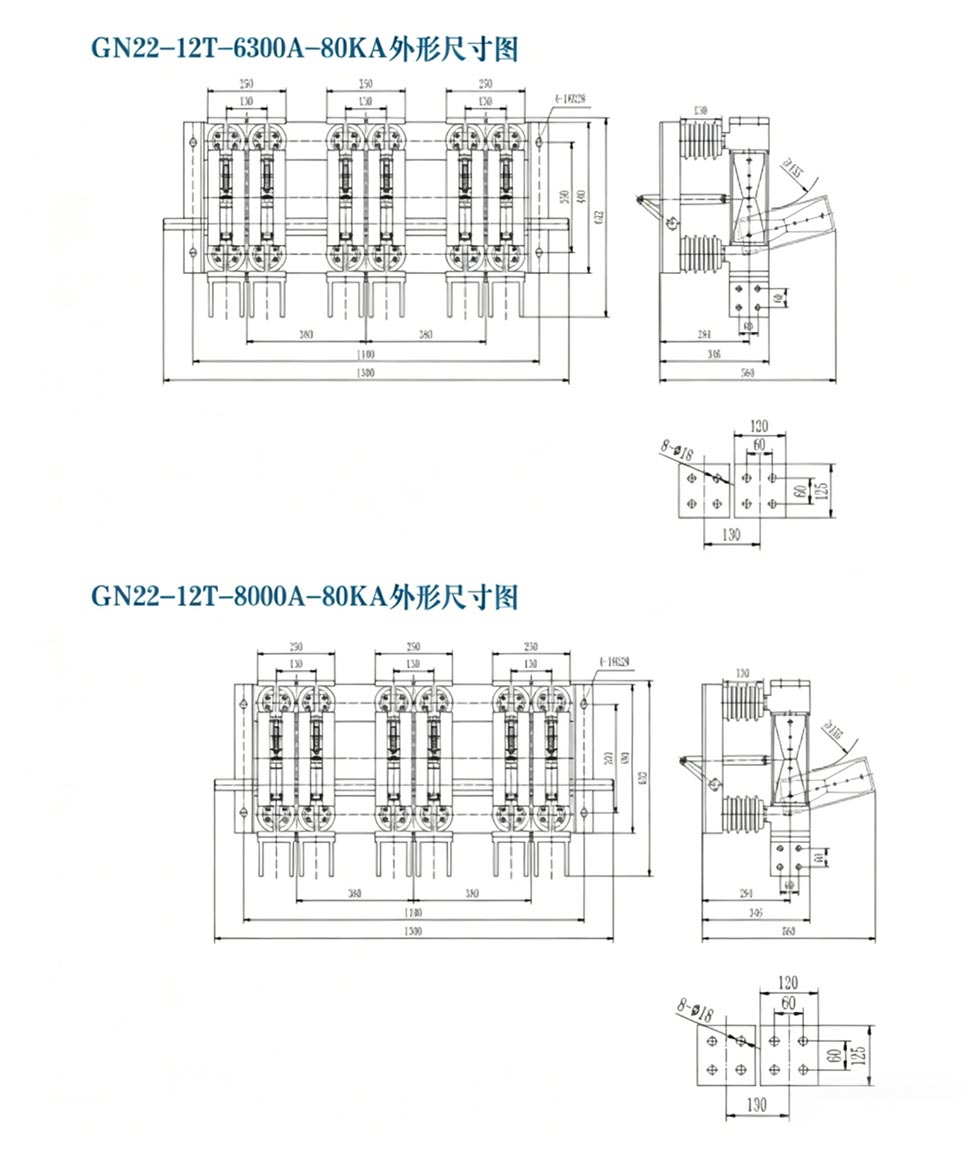

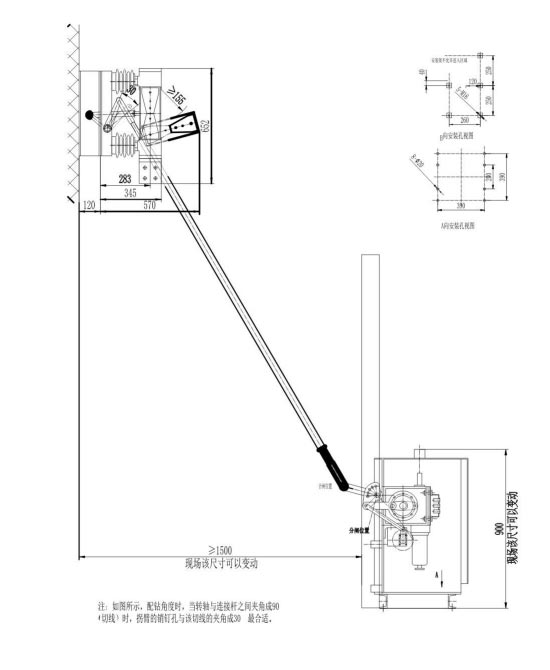

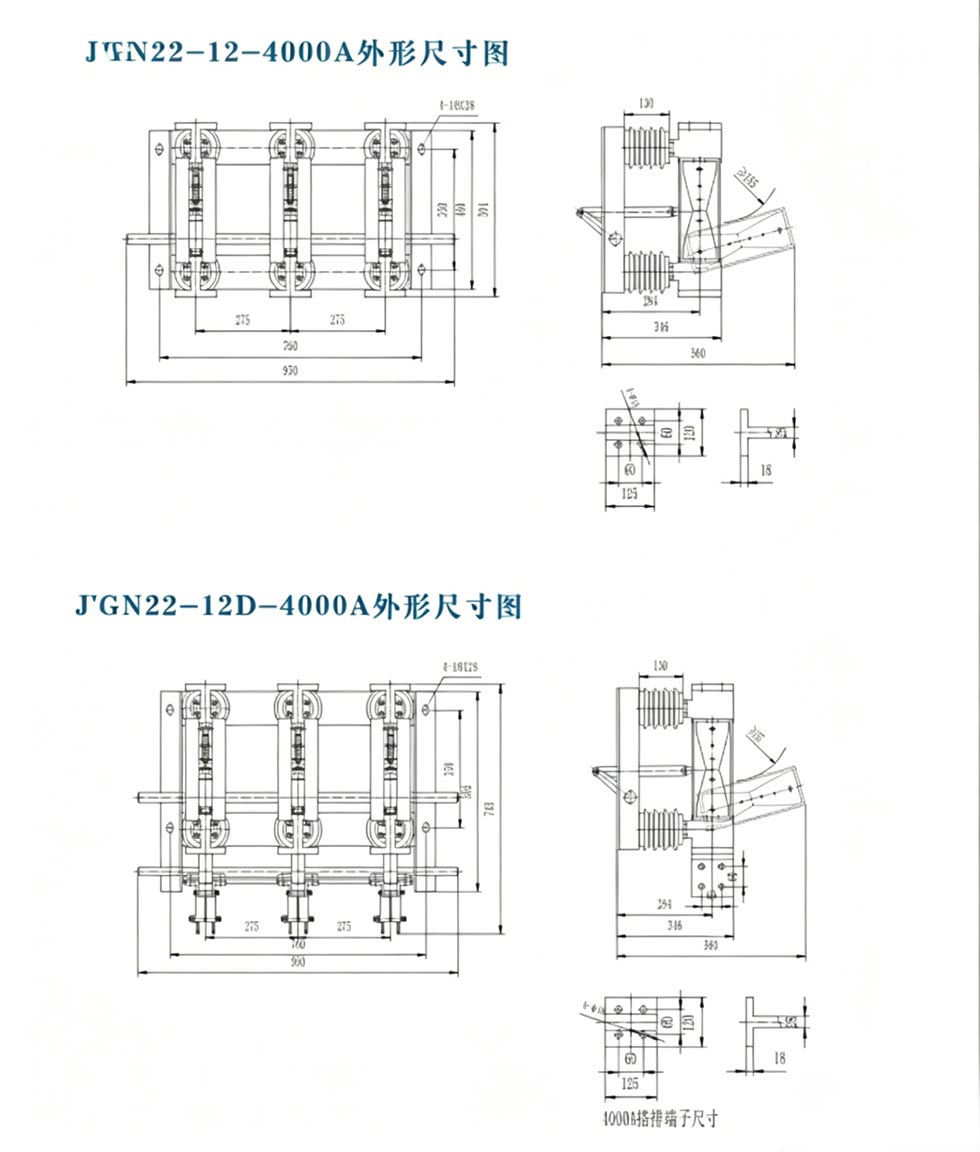

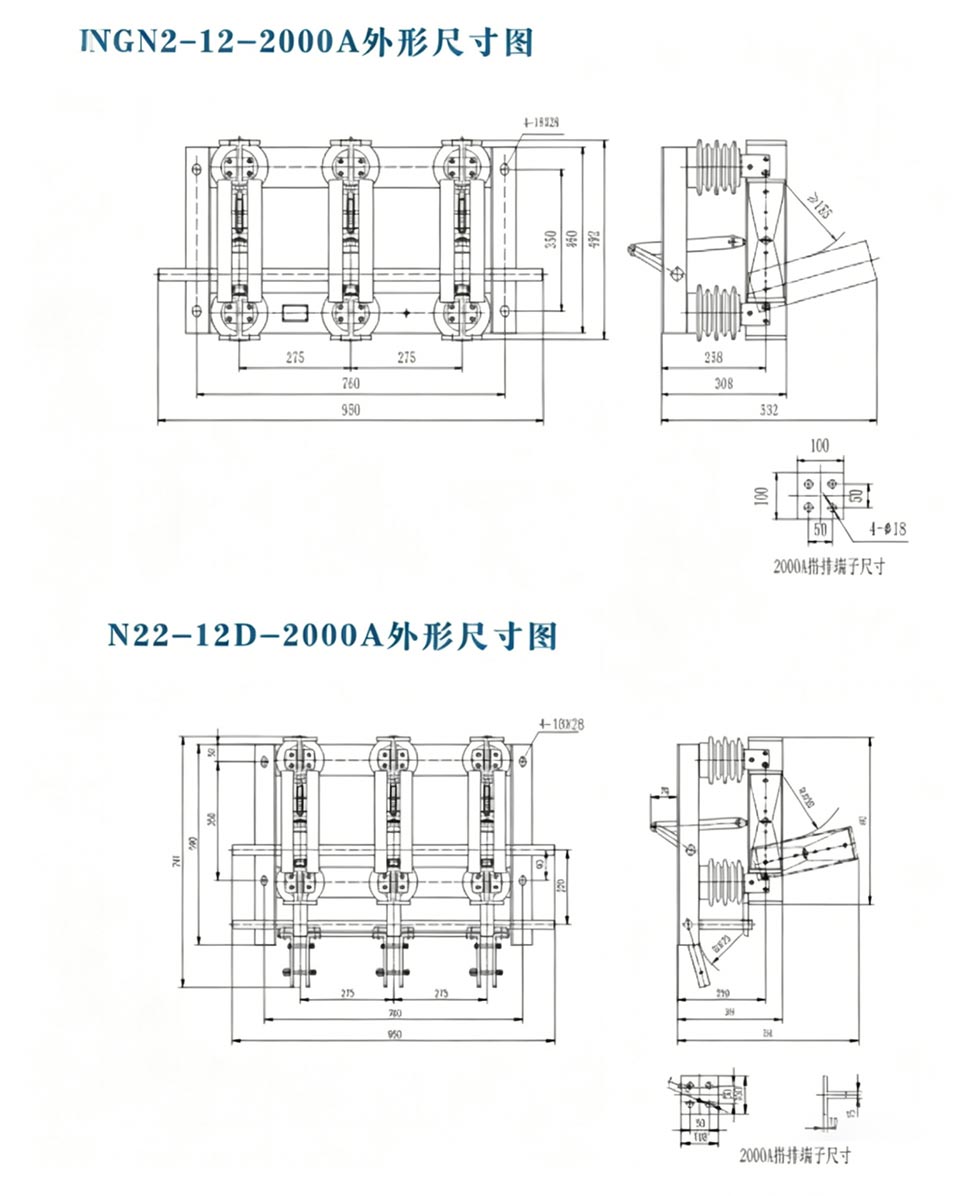

Външно измерение

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Реален случай на приложение

Казус от практиката: Голяма въглищна електроцентрала в Шандонг, Китай

Голяма въглищна електроцентрала в провинция Шандонг, Китай, с инсталирана мощност от 2 × 600 MW, изисква прекъсвач за силен ток на изхода на генератора, за да се осигури безопасна поддръжка на генераторните модули и мощност система. След задълбочено проучване и сравнение, електроцентралата избра серията Usune GN 20kV/8000A за закрито прекъсвач за високо напрежение (със заземителен прекъсвач, защитен от замърсяване тип). Като посочен производител, Usune предоставя персонализирани указания за инсталиране и следпродажбено обслужване. Продуктът работи стабилно от три години от разгръщането му през 2023 г.

По време на работа превключвателят издържа теста на силен ток и тежка вътрешна среда (ниво на замърсяване IV) без никакви дефекти като лош контакт или повреда на изолацията. Той ефективно изпълни задачата за изолиране на захранването по време на поддръжката на генераторния комплект, осигурявайки безопасността на обслужващия персонал и нормалната работа на захранването растение. Клиентът високо оценява производителността на продукта и професионалното обслужване на Usune и е подписал a дългосрочно споразумение за сътрудничество с Usune, което го определя като доставчик на прекъсвачи.

ЧЗВ

Q1: Каква е основната функция на превключвателя за изолиране на въздуха на закрито от серията Usune GN и може ли да се използва за прекъсване ток на натоварване?

A1: Основната функция е да осигури надеждна изолация на захранването по време на поддръжката на електрическото оборудване и системи. Чрез създаване на ясно прекъсване във веригата се гарантира безопасността на персонала и оборудването по поддръжката. то Важно е да се подчертае, че този продукт е устройство за изолиране на мощността, а не разединител на товара. Не може да се използва за прекъсване на тока на натоварване или тока на късо съединение; може да работи само когато веригата е ненатоварена или след като товарният ток е бил прекъснат от друго превключващо оборудване.

В2: Може ли превключвателят за изолиране на въздуха на закрито от серията Usune GN да бъде персонализиран, за да отговаря на специфични условия за използване на място?

A2: Да. Като професионален производител, Usune притежава всеобхватни възможности за научноизследователска и развойна дейност и персонализиране. За потребители със специални условия на употреба (като надморска височина ≥2500 m, специални нива на замърсяване или специална инсталация изисквания за пространство), можем да се включим в задълбочена комуникация, за да коригираме дизайна и параметрите на продукта въз основа на реални условия на място, предоставяне на персонализирани решения. Специалните условия за използване се определят чрез преговори между потребителя и производителя, за да се гарантира, че продуктът е подходящ за работа на място среда и реални нужди.
