Преглед на статията
Това ръководство обяснява как работи главният блок с въздушна изолация на пръстена, кои компоненти определят неговата производителност, как да оценят техническите му спецификации и какво купувачите трябва да проверят преди покупка. Той също така обхваща често срещани предизвикателства при приложения, оперативна безопасност и практики за поддръжка, които могат да помогнат за намаляване на избегнатото време на престой.

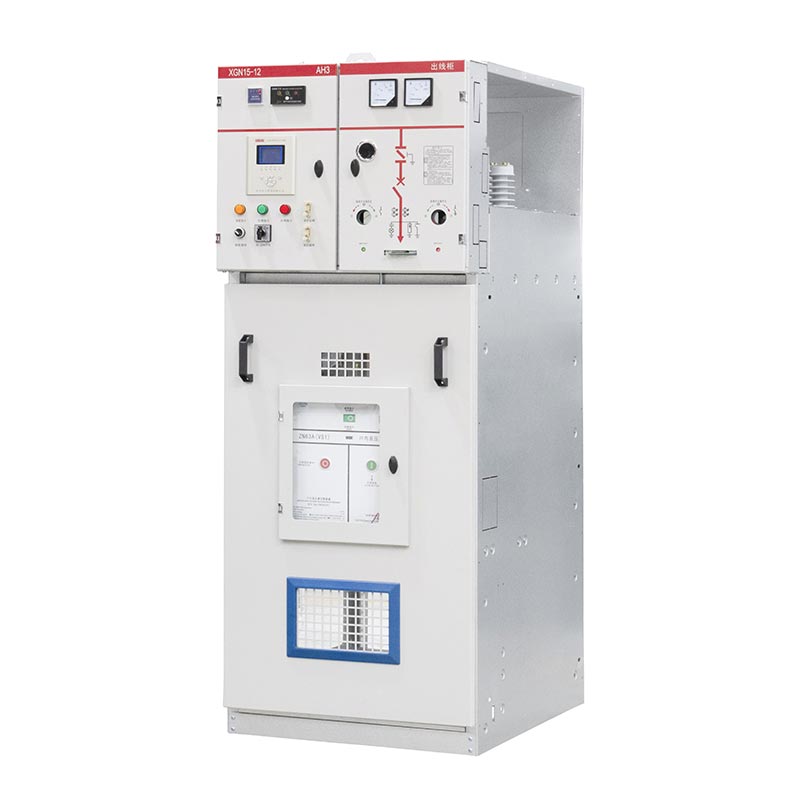

1. Какво представлява RMU с въздушно изолиран пръстен?
Анвъздушно изолиран пръстен основен модул RMUе електрическо разпределително устройство за средно напрежение, предназначено за свързване, управление и изолиране на вериги в разпределителна мрежа. Той използва атмосферен въздух като изолираща среда около приложимите захранвани компоненти, вместо да разчита на газ SF₆ като основна изолационна среда в тези отделения.
Терминътпръстеновидно основно устройствоописва ролята на оборудването в схемата за пръстеновидно разпределение. Пръстенът обикновено свързва множество разпределителни точки, позволявайки на захранването да достига до подстанция от различни посоки, когато проектът на мрежата и работната конфигурация го позволяват. RMU съчетава няколко превключващи функции в компактен корпус, помагайки на разпределителните оператори да управляват захранващи устройства и трансформаторни връзки.
За разлика от разпределителен трансформатор, който променя електрическото напрежение, RMU управлява свързването и изключването на вериги със средно напрежение. В зависимост от конфигурацията си, той може да осигури превключване на товара, изолация, заземяване и защита на захранващото устройство чрез предпазители или прекъсвачи.
RMU с въздушна изолация се използват в приложения, където инженерите се нуждаят от ясно дефинирани превключващи функции, изолация без газ и конфигурация, подходяща за средата на инсталиране. Преди да посочи такъв, екипът на проекта трябва да потвърди системното напрежение, нивото на повреда, работната схема, наличното пространство и приложимите изисквания за комунални услуги.
2. Как работи RMU с въздушна изолация?
RMU с въздушна изолация управлява електрическото захранване чрез контролиране на връзките между входящите пръстеновидни захранващи устройства и изходящите разпределителни вериги. При типична трипосочна подредба две функционални единици свързват пръстеновидните кабелни секции, докато трета захранва или защитава местно захранващо устройство на трансформатор.
Нормална работа на разпределението
При нормална работа превключвателните устройства се позиционират съгласно одобрения работен план на мрежата. Много разпределителни мрежи използват пръстеновидно оформление на кабела с нормално отворена точка. Това споразумение запазва алтернативен маршрут за доставка, без непременно да работи целият пръстен като затворен контур.
Изолиране на повреда и възстановяване на захранването
Ако кабелна секция развие повреда, защитните устройства откриват или прекъсват повредата, както е проектирано, докато операторите или одобрена система за автоматизация изолират засегнатата секция. След това останалата здрава мрежа може да бъде възстановена чрез алтернативно захранващо устройство, при условие че рейтингите на оборудването, капацитетът на мрежата, координацията на защитата и процедурите за превключване го позволяват.
| Работно състояние | RMU функция | Оперативна цел |
|---|---|---|
| Нормална работа | Поддържа обозначените верижни връзки. | Доставяне на захранване към свързани товари. |
| Планова поддръжка | Изолира съответната верига и позволява одобрени процедури за заземяване. | Създайте безопасни условия на работа. |
| Повреда на кабела | Работи със схемата за защита на системата, за да прекъсне или изолира засегнатата секция. | Ограничете засегнатата мрежова област. |
| Възстановяване на мрежата | Позволява оторизирано превключване за повторно свързване на здрави секции, където е разрешено. | Възстановете услугата възможно най-безопасно и бързо. |
Важно е да се разграничи превключването на товара от прекъсването при повреда. Превключвателят за прекъсване на товара е проектиран за определени задачи на превключване; не трябва да се предполага, че прекъсва всеки ток на късо съединение. Защитата от повреда може да изисква координирана комбинация от предпазител-превключвател или прекъсвач с подходящо защитно реле.
3. Какви са основните компоненти на RMU с въздушна изолация?
Точното вътрешно оформление варира в зависимост от производителя и модела, но повечето дизайни комбинират превключващи устройства, проводници, изолационни структури, предпазни механизми и допълнително оборудване за наблюдение.
Превключватели за прекъсване на товара
Превключвателите за прекъсване на товара свързват или изключват вериги при техните определени нормални условия на превключване на товара. В конфигурация с пръстен те позволяват на операторите да контролират входящите и изходящите кабелни секции. Техните номинални възможности за създаване, счупване и издръжливост за кратко време трябва да съответстват на предвиденото натоварване.
Шинопроводи и електрически връзки
Шините осигуряват проводими пътища между функционалните единици. Техният материал, напречно сечение, качество на връзката и термичен дизайн влияят върху способността за пренасяне на ток и повишаването на температурата. Кабелните накрайници също трябва да са съвместими с посочения тип кабел и разположението на монтажа.
Заземителни превключватели и блокировки
Заземителните превключватели осигуряват средство за заземяване на определени изолирани участъци от веригата, когато одобрената работна последователност го позволява. Механични или електрически блокировки помагат за предотвратяване на забранени операции по превключване. Тези механизми са важни, но те не заместват проверката на изолацията и липсата на напрежение съгласно приложимата процедура за безопасност.
Комбинации предпазител-превключвател или прекъсвачи
Трансформаторните захранващи устройства могат да използват комбинация от предпазител-превключвател или прекъсвач със защитни релета. Подходящото решение зависи от характеристиките на трансформатора, очаквания ток на повреда, изискванията за селективност и философията за защита на мрежата.
Изолатори, корпуси и аксесоари за наблюдение
Изолационните опори поддържат необходимите електрически разстояния и поддържат живи компоненти. Корпусът предпазва оборудването от околната среда и механичните условия, определени за продукта. Допълнителни индикатори за напрежение, индикатори за преминаване на повреда, моторни оператори и комуникационни устройства могат да подобрят оперативната видимост и дистанционното управление, когато са правилно интегрирани.
4. Какви предимства предлага въздушната изолация?
Въздушната изолация може да предложи практически ползи за проекти за разпределение, особено когато собственикът на проекта иска да избегне изолация на основата на SF₆ в съответните отделения. Стойността на тези предимства зависи от дизайна на оборудването и работната среда.
- Няма изискване за SF₆ във въздухоизолирани отделения:Подходящият дизайн избягва манипулирането, наблюдението на течовете и съображенията за възстановяване в края на жизнения цикъл, свързани с SF₆ в тези отделения.
- Видими и достъпни устройства, когато са предназначени:Някои конструкции правят компонентите и превключвателните позиции по-лесни за проверка от обучен персонал. Достъпността трябва да бъде проверена за точния модел.
- Модулна конфигурация:Функционалните модули могат да бъдат подредени така, че да отговарят на различни изисквания за входящи, изходящи и трансформаторни фидери, когато фамилията продукти поддържа необходимите комбинации.
- Практическо планиране на поддръжката:Без SF₆ във въздушно изолираните секции операторите избягват свързаните с газа сервизни задачи за тези секции, въпреки че електрическата и механичната поддръжка остават от съществено значение.
- Поддръжка за автоматизация на разпространението:Опционалните моторни оператори и аксесоарите за наблюдение могат да поддържат дистанционно превключване и отчитане на състоянието.
Какви са ограниченията?
Дизайните с въздушна изолация може да изискват по-големи електрически разстояния и по-голям монтажен отпечатък в сравнение с някои алтернативи с газова изолация. Влажността, замърсяването, кондензацията, надморската височина и условията на заграждението също могат да повлияят на изолационните характеристики. Дизайнът без газ не означава автоматично работа без поддръжка или превъзходна производителност във всяка среда.
Купувачите трябва да сравнят пълната конфигурация на оборудването, разходите за инсталиране, изискванията за жизнения цикъл, условията на околната среда и приложимите разпоредби, вместо да избират RMU само въз основа на изолационната среда.
5. Къде се използват RMU с въздушна изолация?
Главните модули с въздушна изолация на пръстена могат да обслужват набор от приложения за разпределение на средно напрежение, в зависимост от тяхното номинално напрежение, защитни мерки, конструкция на корпуса и одобрени условия за монтаж.
Индустриални предприятия
Фабриките и преработвателните съоръжения използват разпределително оборудване за средно напрежение за захранване на трансформатори, производствени зони и други електрически товари. RMU може да поддържа изолация на фидер и да помогне на екипите по поддръжката да управляват мрежови секции, без ненужно да засяга целия сайт.
Търговски и жилищни проекти
Офис комплекси, жилищни комплекси, търговски обекти и проекти със смесено предназначение могат да използват RMU в местни разпределителни подстанции. Компактните функционални устройства могат да опростят управлението на множество трансформаторни захранващи устройства в рамките на планирана електрическа инфраструктура.
Комунални разпределителни мрежи
Разпределителните оператори могат да инсталират RMU в точките за свързване на мрежата, за да контролират захранващите секции и да поддържат процедурите за възстановяване. Избраното устройство трябва да отговаря на специфичните за предприятието изисквания за защита, превключване, инсталиране и документация.
Възобновяема енергия и инфраструктурни проекти
Слънчеви инсталации, инфраструктурни съоръжения и други енергийни проекти може да изискват превключване на средно напрежение между събирателните вериги, трансформаторите и разпределителната мрежа. RMU трябва да бъде избран в съответствие с действителния принос на повредата, превключването и дизайна на свързване към мрежата.
За външни или крайбрежни инсталации екипите по проекта трябва допълнително да оценят защитата на корпуса, устойчивостта на корозия, температурния диапазон, контрола на конденза и уплътняването на кабелния вход. Пригодността на всеки конкретен модел трябва да бъде потвърдена спрямо декларираните от производителя условия на обслужване.
6. Какви спецификации трябва да проверяват купувачите?
Изборът на RMU с въздушна изолация изисква повече от съвпадение на номинално напрежение. Неправилните номинални стойности или неподходящото устройство за защита могат да създадат рискове за безопасността, закъснения при пускане в експлоатация и скъпи промени на оборудването. Купувачите трябва да предоставят на производителя мрежовите параметри и изискванията на проекта, преди да поискат оферта.
| Спецификация | Какво да проверявам | Защо има значение |
|---|---|---|
| Номинално напрежение | Съвместимост с номиналното и максимално работно напрежение на системата. | Гарантира, че изолацията и рейтингите на оборудването отговарят на мрежата. |
| Номинален ток | Номинален ток на шина, пръстеновиден превключвател и захранващ ток. | Предотвратява избора на оборудване, неподходящо за очакваното натоварване. |
| Изпълнение при късо съединение | Номинален ток за краткотрайна издръжливост, продължителност и съответните задължения за задействане или прекъсване. | Сравнява разпределителната уредба с изчисленото ниво на повреда. |
| Функционална конфигурация | Брой начини, пръстеновидни превключватели, захранващи устройства за трансформатори и разпоредби за разширение. | Подравнява оборудването с едноредовата диаграма. |
| Метод на защита | Комбинация от предпазител-превключвател или схема на прекъсвач и реле. | Поддържа правилно отстраняване на грешки и координация. |
| Изолация и луфтове | Дизайн на въздушна изолация и необходимите електрически разстояния. | Поддържа диелектрични характеристики при определени условия. |
| Инсталационна среда | Използване на закрито или на открито, надморска височина, влажност, температура и замърсяване. | Намалява рисковете за околната среда и свързаните с изолацията. |
| Защита на корпуса | Специфициран IP рейтинг и изисквания за достъп. | Определя защита срещу проникване при тествани условия. |
| Класификация по безопасност | Необходима класификация на вътрешната дъга, достъпни страни, ток и продължителност. | Адресира специфичните за проекта изисквания за защита на персонала. |
| Автоматизация | Ръчна или моторизирана работа, спомагателно захранване, сигнали и комуникационен протокол. | Осигурява съвместимост с дистанционно наблюдение или SCADA. |
| Документи за съответствие | Приложими стандарти, доклади от типови изпитвания, записи от рутинни изпитвания и сертификати. | Поддържа техническо одобрение и приемане на проекта. |
Разберете приложимите стандарти
IEC 62271-200 обхваща комутационни и контролни апарати с променлив ток в метален корпус за номинални напрежения над 1 kV и до и включително 52 kV, включително съответните приложения на закрито и на открито. Приложимата редакция и изменения трябва да бъдат потвърдени спрямо спецификацията на проекта. В зависимост от конфигурацията на оборудването може да се прилагат и допълнителни стандарти за превключватели, прекъсвачи, комбинации ключ-предпазител и заземителни устройства.
За справка вижте официалната публикация на IEC 62271-200. Съответствието трябва да бъде проверено за действителния предложен модел и конфигурация; общо изявление, че даден продукт следва IEC стандарт, не е заместител на подходяща подкрепяща документация.
Въпроси, които да зададете, преди да направите поръчка
- Предложеният RMU отговаря ли на одобрената еднолинейна диаграма и кабелна подредба?
- Номиналният ток и възможностите за късо съединение достатъчни ли са за изследването на системата?
- Кои функции за защита и заземяване са включени като стандарт?
- Налични ли са доказателства от типови изпитвания и записи от рутинни фабрични изпитвания за съответната конфигурация?
- Потвърдени ли са размерите, позициите на кабелния вход, детайлите на основата и разрешенията за поддръжка?
- Ясно ли са посочени резервните части, инструкциите за експлоатация, поддръжката при пускане в експлоатация и гаранционните условия?
7. Какви изисквания за безопасност и инсталиране имат значение?
Инсталирането на разпределителна апаратура за средно напрежение трябва да се извърши от квалифициран персонал, следвайки одобрени чертежи, местни електрически разпоредби, инструкции на производителя и специфични за обекта процедури за безопасност. Тъй като оборудването може да съдържа опасно съхранена или индуцирана електрическа енергия, пускането в експлоатация и поддръжката никога не трябва да разчитат само на визуални позиции на превключвателя.
Подготовка на площадката
Преди доставката потвърдете, че основата, кабелните канали, пространството за огъване на кабела, пътищата за достъп, изискванията за вентилация и работните разстояния отговарят на одобрените чертежи. Зоната за инсталиране трябва да остане в определените граници на околната среда и да позволява безопасна работа и поддръжка.
Прекратяване на кабела и заземяване
Използвайте съвместими кабелни аксесоари и следвайте инструкциите на производителя за терминиране. Проверете подготовката на проводника, въртящия момент на връзката, идентифицирането на фазата, състоянието на изолацията и заземяващите връзки. Лошо инсталираните накрайници могат да доведат до прегряване, частично разреждане, влошаване на изолацията или електрическа повреда.
Проверки при въвеждане в експлоатация
Пускането в експлоатация трябва да следва одобрен план за изпитване, който отразява дизайна на продукта и изискванията на проекта. Типичните проверки включват проверка на механична работа, блокировки, окабеляване, непрекъснатост на заземяването, настройки на защитата, управляващи вериги и съответните резултати от електрически тестове. Точните тестове и критерии за приемане трябва да бъдат определени от квалифицирани инженери.
8. Как операторите могат да поддържат RMU с въздушна изолация?
Въпреки че RMU с въздушна изолация избягва обслужването на газ SF₆ в своите въздушно изолирани отделения, той все още изисква програма за поддръжка, подходяща за неговия дизайн, работа, възраст и среда на инсталиране. Превантивната поддръжка помага да се идентифицира влошаването, преди да причини прекъсване или инцидент, свързан с безопасността.
Препоръчителни зони за проверка
- Състояние на корпуса:Проверете за корозия, физически повреди, проникване на вода, блокирана вентилация и повредени уплътнения.
- Състояние на изолацията:Потърсете замърсяване, влага, следи от следи, пукнатини или други признаци на влошаване по време на одобрени проверки.
- Механизми за превключване:Проверете работните механизми, индикаторите за положение, блокировките и механичното състояние в съответствие с процедурите на производителя.
- Връзки и кабели:Проверете достъпните краища и връзки за признаци на прегряване, разхлабване или повреда на изолацията, като използвате одобрени методи.
- Защита и контрол:Проверете настройките на релето, спомагателното захранване, алармите, моторните оператори и комуникационните функции, където има такива.
- Записи:Документирайте инспекции, резултати от тестове, грешки, превключващи операции и коригиращи действия.
Колко често трябва да се проверява RMU?
Няма единичен интервал за проверка, подходящ за всяка инсталация. Следвайте графика за поддръжка на производителя, приложимите разпоредби, изискванията за комунални услуги и оценката на риска на сайта. Оборудването в прашна, влажна, корозивна или силно натоварена среда може да изисква по-чести проверки на състоянието.
Не отваряйте запечатани или ограничени отделения, настройвайте компоненти под напрежение или извършвайте натрапчива работа без предписаното разрешение, изолация и тестови процедури. Ако възникне необичайно нагряване, шум при изпускане, миризми на изгоряло, неочаквани аларми или механично съпротивление, ескалирайте проблема незабавно до квалифициран персонал по поддръжката.
9. Какви често срещани проблеми трябва да предотвратяват екипите по проекта?
Много проблеми с проектите на разпределителната уредба започват преди захранването. Ясните спецификации, пълната документация и координацията между доставчика на оборудването, електропроектанта, монтажника и крайния потребител могат да намалят закъсненията, които могат да бъдат избегнати.
| Често срещан проблем | Потенциална последица | Превантивно действие |
|---|---|---|
| Неправилна оценка на грешката | Оборудването може да не издържи действителното задължение за повреда в мрежата. | Потвърдете резултатите от изследването на неизправностите и рейтингите на оборудването преди одобрение. |
| Грешна конфигурация на захранващото устройство | Липсващи превключващи или защитни функции и скъп редизайн. | Прегледайте едноредовата диаграма и графика на функционалните единици. |
| Несъвместими кабелни аксесоари | Трудности при инсталиране или ненадеждни кабелни накрайници. | Потвърдете спецификациите на кабела и одобрените комплекти за завършване. |
| Неподходящи условия на площадката | Кондензация, корозия, проблеми с изолацията или ограничения на достъпа. | Проверете условията на обслужване, дизайна на корпуса и монтажните разстояния. |
| Непълна тестова документация | Забавена проверка, приемане или въвеждане в експлоатация. | Съгласете необходимите записи от тестове и сертификати по време на поръчката. |
| Неясни отговорности за поддръжка | Пропуснати проверки и по-бавна реакция при повреда. | Определете оперативни процедури, обучение, резервни части и сервизна поддръжка. |
За екипите за доставки най-ефективният подход е да се определят техническите изисквания, преди да се сравнят офертите. Ниската първоначална цена може да не представлява най-добрата обща стойност, ако предложената конфигурация изисква допълнително инженерство, промени в инсталацията или неподдържани аксесоари.
10. Често задавани въпроси
Каква е основната цел на въздушно изолиран пръстеновиден основен модул RMU?
Основната му цел е да управлява комутационни, изолационни и разпределителни връзки в мрежа със средно напрежение. В зависимост от конфигурацията, той също така осигурява защита на трансформатор-фидер и поддържа изолацията на повредени кабелни секции.
Какво означава въздушна изолация в RMU?
Това означава, че атмосферният въздух служи като изолираща среда около съответните захранвани компоненти. Точното разположение на изолацията зависи от дизайна на продукта и терминът сам по себе си не определя технологията за превключване или прекъсване на дъгата.
RMU с въздушна изолация не съдържа ли SF₆?
Дизайнът с въздушна изолация може да избегне SF₆ в съответните изолационни отделения. Купувачите трябва да проверят техническата документация на производителя, за да потвърдят дали целият предложен комплект съдържа SF₆ или други изолационни газове.
Каква е разликата между RMU и трансформатор?
RMU контролира и защитава електрическите връзки в разпределителната мрежа, докато трансформатор променя напрежението от едно ниво на друго. Те могат да бъдат инсталирани заедно в разпределителна подстанция, но изпълняват различни функции.
Може ли RMU с въздушна изолация автоматично да възстанови захранването след повреда?
Не е задължително. Основните устройства може да изискват оторизирано ръчно превключване. Автоматичното изолиране или възстановяване на повреда изисква подходяща защита, моторизирано превключване, контролна логика, комуникации и одобрена схема за автоматизация на мрежата.
Кои технически оценки са най-важни при закупуване на RMU?
Ключовите параметри включват номинално напрежение, номинален ток, издръжливост на късо съединение и способност за задействане, задължения за превключване, защитно устройство, изолационни характеристики, условия на околната среда, рейтинг на корпуса и всяка необходима класификация на вътрешна дъга.
Изисква ли поддръжка RMU с въздушна изолация?
да Операторите трябва да следват графика за поддръжка на производителя и да проверяват корпуса, изолацията, превключващите механизми, кабелните накрайници, заземителната система, защитните устройства и опционалното контролно оборудване, както е подходящо.
Кой стандарт е подходящ за RMU със средно напрежение в метален корпус?
IEC 62271-200 е ключов стандарт за приложими променливотокови комутационни комплекти в метален корпус, номинални над 1 kV и до 52 kV. Други стандарти могат да се прилагат за отделни превключващи и защитни устройства. Екипът на проекта трябва да провери необходимите издания и тестовата документация на действителния продукт.
Как купувачите могат да оценят производител на RMU?
Прегледайте техническата документация на производителя, опциите за конфигуриране на продукта, приложимите доказателства от типови тестове, рутинните процедури за фабрични тестове, контрола на качеството, насоките за инсталиране, наличността на резервни части, гаранционните условия и способността да отговаряте на специфичните за проекта изисквания.
Изберете подходящия RMU с въздушна изолация за вашия проект
Надеждното разпределение на средно напрежение започва с правилната конфигурация на оборудването, точни технически спецификации и ясно разбиране на условията на обекта. Независимо дали планирате индустриална електроразпределителна система, търговско развитие или проект за комунална мрежа, внимателният избор на оборудване може да подпомогне по-безопасна работа и по-надеждно планиране на поддръжката.
Zhejiang Usune Electric Co., Ltd.може да бъде включено в оценката на вашия доставчик при снабдяване с електроразпределително оборудване. Споделете вашето проектно напрежение, номинален ток, изисквания за късо съединение, функционална конфигурация на модула, инсталационна среда и приложими стандарти, за да помогнете за установяване на подходящия технически обхват.
Нуждаете се от помощ при определяне на вашите изисквания за разпределителна апаратура за средно напрежение?Свържете се с насза да обсъдите спецификациите на вашия проект, да поискате подходяща продуктова документация и да проучите подходящо решение за вашето приложение за разпределение на енергия.
Техническа бележка: Конфигурациите и рейтингите на продукта варират според модела. Потвърдете всички спецификации, приложими стандарти, тестова документация и оперативни процедури с производителя и отговорния инженер по проекта преди закупуване, инсталиране или захранване.
