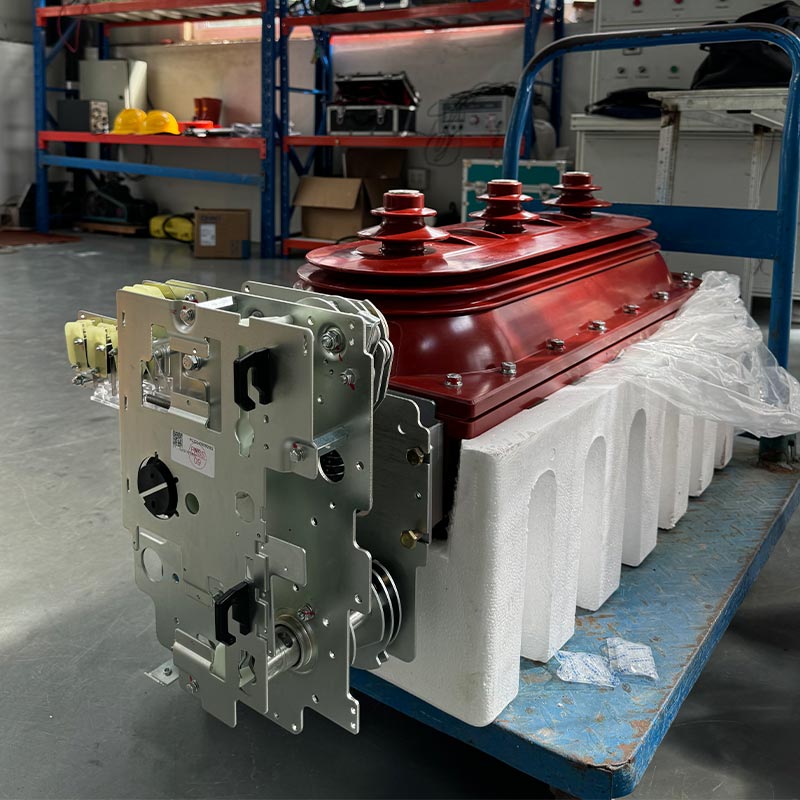

Превключвателят за прекъсване на натоварване Usune FLN36-40.5 е основен високоволтов електрически компонент, разработен независимо и произведен от Zhejiang Usune Electric. Той е специално проектиран за безопасно и ефективно захранване нуждите от разпределение на сценарии с номинално напрежение 35 kV и е ключова част от оборудването в съвременното електроразпределение системи, особено подходящи за пръстеновидни мрежи и двурадиални системи за захранване, играещи жизненоважна роля в осигуряването стабилен и безопасен пренос и разпределение на електроенергия. Този продукт може независимо да включва и изключва токове на натоварване и токове на претоварване, или може да се комбинира последователно с токоограничаващ предпазител, за да замени прекъсвача. Превключвателят на товара управлява превключването на различни токове на натоварване, докато предпазителят за ограничаване на тока се справя с прекъсването на големи токове на претоварване и токове на късо съединение, постигайки многостепенна защита на електроенергийната система. Това е компактната структура, лесната инсталация и работата без поддръжка го правят идеален продукт за градска електрическа мрежа надстройки и оптимизиране на разпределението на промишлената мощност.
Превключвателят за прекъсване на натоварването на закрито приема двойна прекъсваща, трипозиционна, въртяща се подвижна контактна структура, оборудвана с трипозиционна дъгогасителна камера (отворена-затворена-земя), осигуряваща плавно превключване при различни работни условия и подобряване на стабилността на системата. Цялостният дизайн на трифазната инсталация предлага добра синхронизация, по-малко компоненти и удобно пускане в експлоатация и монтаж, намалявайки трудността на изграждането на място и поддръжка.
Превключвателят използва горна и долна отлята обвивка от епоксидна смола за запечатан монтаж. Основната верига и заземяване всички верижни системи са разположени в корпуса, като ефективно изолират външната среда и предотвратяват прах и корозия от влага. Високата якост на изолация на точките на скъсване и голямото разстояние на утечка, заедно с екранирането за изравняване на напрежението на изходящите клеми допълнително подобрява надеждността на изолацията и отговаря на строги изисквания към електроразпределителните системи за високо напрежение.
Отлични показатели за безопасност. В случай на вътрешна дъгова повреда, слабата задна структура на външния корпус ще се спука и предпазният клапан в горната част на шкафа ще се отвори, изхвърляйки въздушния поток под свръхналягане извън шкафа, предотвратявайки повреда на оборудването и опасности за личната безопасност. Оборудван с петзащитна блокировка функция, той основно елиминира неправилната работа, като гарантира безопасността на операторите и оборудването.
Вътрешният превключвател за прекъсване на товара поддържа както ръчни, така и електрически режими на работа, като се адаптира гъвкаво към обекта изисквания, предлагащи удобство и надеждност. Приема дизайн без нужда от поддръжка, с дълга електрическа и механичен живот, намалявайки по-късните разходи за поддръжка. Разпределителната уредба е изработена изцяло от алуминий-цинк плоча, предлагаща устойчивост на корозия и висока механична якост, подходяща за различни условия на работа на закрито.
1. Висока безопасност на изолацията: Използване на първичен изолационен дизайн за високо напрежение с висок марж и IP33 степен на защита, той ефективно повишава нивото на безопасност на изолацията на предното операционно отделение защита на личната безопасност на операторите.
2. Широка приложимост: Подходящ за компактни, миниатюрни и често експлоатирани сценарии, широко използвани в градски условия електрически мрежи, промишлено и търговско разпределение на електроенергия и свързване на нови енергийни мрежи, отговарящи на различни нужди в различни сценарии.
3. Интегриран дизайн: Компактен комбиниран дизайн на превключвател, интегриращ изолиращ превключвател и функции за заземяване, намаляване на заетостта на пространството на оборудването и улесняване на интегрирането на електроразпределителната система.
4. Висока надеждност: Използва превключвател за натоварване с висока надеждност SF6. Налягането на SF6 газ е ниско, работата е надеждна и животът на задържане на газ може да достигне 20 години, елиминирайки необходимостта от често попълване на газ и осигурявайки дългосрочна стабилна работа.
| не | Елемент | единица | Параметър |
| 1 | Номинално напрежение | kV | 40.5 |
| 2 | Номинален ток | A | 630 |
| 3 | Номинална честота | Hz | 50/60 |
| 4 | Издържано напрежение на мощностна честота | kV | 95/110 |
| 5 | Устойчивост на напрежение на импулс на мълния | kV | 185/215 |
| 6 | Номинален кратковременен ток на прекъсване (пик) | kA | 50 |
| 7 | Номинален ток на прекъсване в затворен контур | A | 630 |
| 8 | Номинален активен ток на прекъсване на товара | A | 630 |
| 9 | Номинален трансферен ток | A | 1000 |
| 10 | Номинален издръжлив ток на късо съединение | kA | 20 |
| 11 | Основно съпротивление на веригата | μΩ | 85 |
| 12 | Механична издръжливост | пъти | 2000 |
| 13 | Годишен процент на изтичане на газ | % | ≤0,1 |
Този вътрешен превключвател за прекъсване на натоварването използва газ SF6 като средство за гасене на дъгата, което има отлично гасене на дъгата и изолационни характеристики. Когато превключвателят прекъсва тока, мигновено се генерира дъга при отделяне на подвижните и неподвижните контакти. Задвижвана от магнитното поле на постоянния магнит, дъгата се движи бързо и е удължен, докато непрекъснато се йонизира и охлажда от газа SF6, като в крайна сметка изгасва, когато токът преминава през нула, постигайки безопасно и бързо прекъсване на тока.
Двойното разстояние на точката на прекъсване осигурява висока изолация и нива на изолация на прекъсване. Използване на постоянен магнит принцип на въртяща се дъга, той се характеризира с ниска оперативна консумация на енергия, силна способност за гасене на дъгата и минимално износване на контактите, което ефективно удължава електрическия живот на превключвателя.
За да се осигури стабилна работа на продукта, трябва да бъдат изпълнени следните условия за инсталиране и използване:
1. Надморска височина: Не повече от 1000 метра (специалните изисквания трябва да бъдат посочени при поръчка);
2. Околна температура: -25℃～+40℃;
3. Относителна влажност: среднодневно ≤95%, средно месечно ≤90%;
4. Сеизмичен интензитет: Не надвишава клас B;
5. Околният въздух без силно замърсяване като прах, дим, химически корозивни вещества, запалими газове, бензин и
солен спрей.
Като професионален производител на електрическо оборудване за високо напрежение в Китай, Yu Shun Electric предостави FLN36-40.5 Вътрешни прекъсвачи на товара за мащабен проект за надграждане на градската електропреносна мрежа в Източен Китай. Включеният проект 35kV разпределителни линии в осем градски района, покриващи жилищни райони, търговски центрове и индустриални паркове, с изключително високи изисквания за стабилност и безопасност на захранването.
Преди надграждането съществуващата разпределителна уредба страдаше от лоша изолация, честа поддръжка и ниска безопасност, не отговарят на нуждите на развитието на градската електропреносна мрежа. След избора на този продукт, проектът е постигнат три основни подобрения: Първо, дизайнът за блокиране и гасене на дъгата с пет защити намалява неправилната работа и дъгови повреди, подобряване на безопасността на системата; второ, дизайнът без поддръжка намалява времето за месечна поддръжка с 80%, намаляване на разходите за експлоатация и поддръжка; и трето, компактната структура се адаптира към вътрешното пространство за монтаж на градски подстанции, улесняващи интегрирането на електроразпределителната система. Продуктът е имал нулеви повреди за повече от две години работа, осигурявайки стабилно електрозахранване за над 500 000 жители и над 300 предприятия, спечелвайки високо признание от собственика на проекта и местния отдел за захранване. Usune Electric, като доставчик, предоставя цялостни следпродажбени услуги, включително ръководство за монтаж на място и техническо обучение.
A1: Продуктът има дизайн без нужда от поддръжка с дълъг електрически и механичен живот. Газът SF6 животът на задържане може да достигне 20 години. При нормални условия на употреба не е необходима редовна поддръжка; само периодично необходими са проверки на корпуса на оборудването, работния механизъм и налягането на газа (ако е необходимо). Всички продукти на Usune се подлагат на строги тестове за качество, преди да напуснат фабриката, за да гарантират продължителността на живота и надеждността на продукта.
A2: Основната разлика е, че прекъсвачите на товара се използват главно за включване и изключване на токове на натоварване и претоварване токове, докато традиционните прекъсвачи могат допълнително да прекъсват токове на късо съединение. Този продукт, комбиниран с предпазител за ограничаване на тока в серия, може да замени прекъсвач: прекъсвачът на товара е отговорен за включване и изключване на различни токове на натоварване, докато предпазителят за ограничаване на тока се справя с тежко претоварване и прекъсване на тока на късо съединение. Подходящ е за 35kV пръстеновидни мрежи и системи за двойно радиално захранване (като като клонове на градска електрическа мрежа, промишлени и търговски разпределителни помещения и др.), намалявайки разходите за оборудване, докато осигуряване на безопасност на системата. Като професионален производител в Китай, Yushun Electric може да осигури професионални технически насоки за подпомагане на клиентите при избора на подходящи решения.
