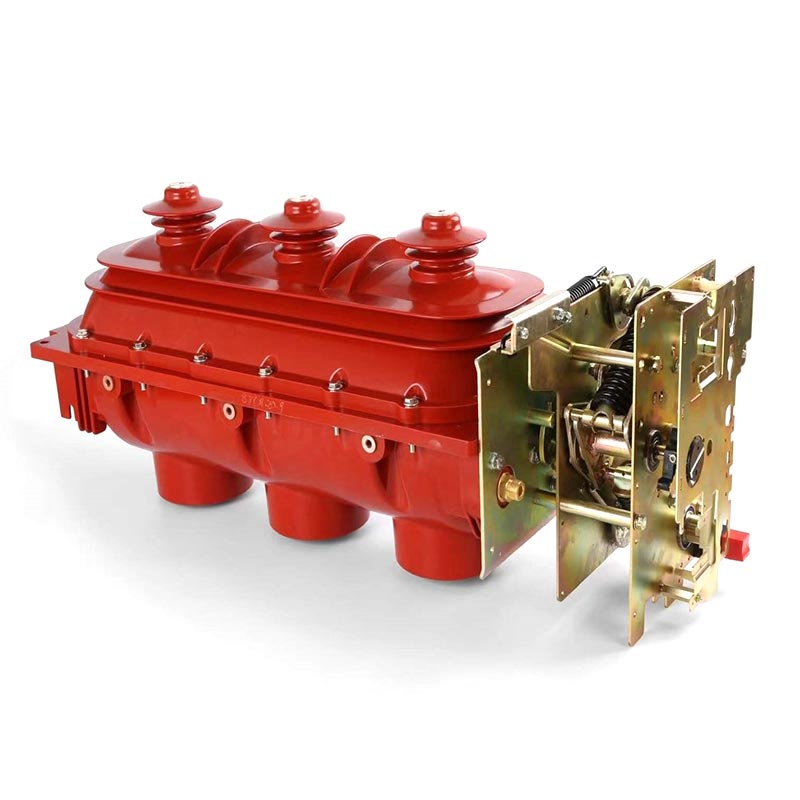

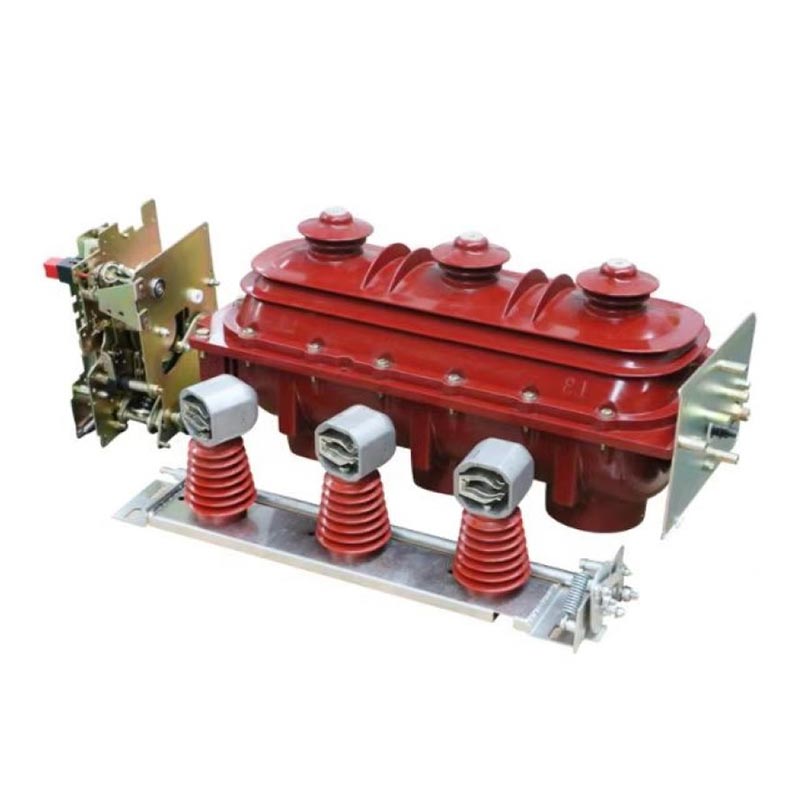

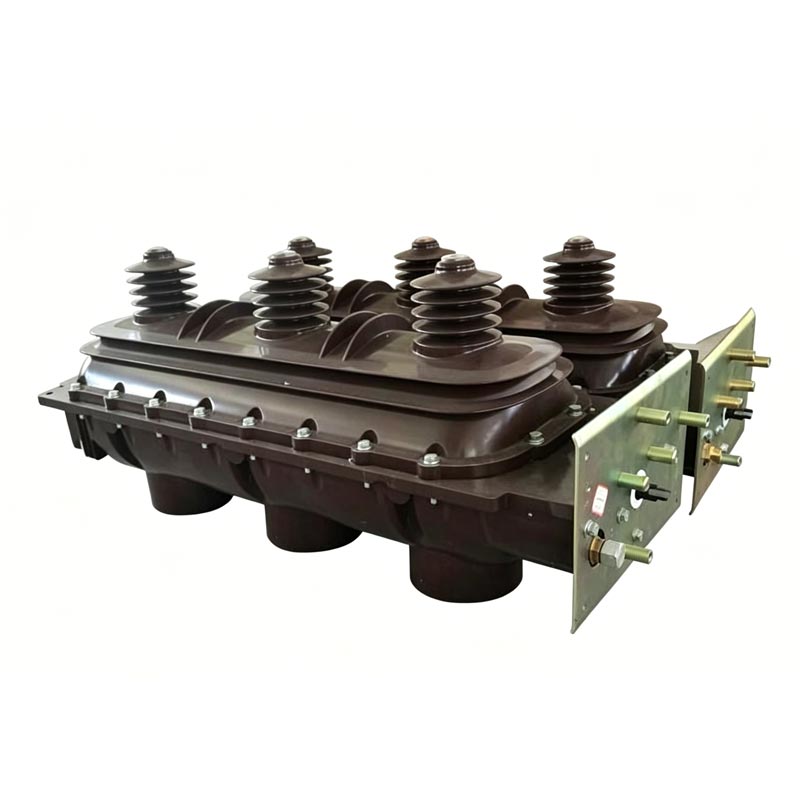

Серията Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV е основно разпределително устройство за средно напрежение независимо разработени и произведени от Zhejiang Usune Electric Co., Ltd. Тази серия е специално проектирана за вътрешни приложения, адаптивни към 24kV и 36kV номинални напрежения и подходящи за трифазен AC 50Hz пръстен мрежи и двурадиални системи за захранване. Usune, професионален доставчик с корени в Китай, интегрира напреднали технология и практически опит във всеки продукт, гарантирайки, че превключвателите могат стабилно да се справят с тока на натоварване и превключване на тока на претоварване, както и превключвателните операции на дълги ненатоварени линии, ненатоварени трансформатори, и кондензаторни батерии.
Основното предимство на тази серия е нейната гъвкавост: когато се използва с токоограничаващи предпазители, тя може да замени веригата прекъсвачи. Превключвателят на товара управлява превключването на различни токове на натоварване, докато предпазителят за ограничаване на тока управлява прекъсване на по-големи токове на претоварване и късо съединение. Това намалява разходите за електроразпределително оборудване и подобрява безопасността и стабилността на захранващата система, спечелвайки широко признание в индустрията.
Приемане на дизайн с двоен прекъсвач, трипозиционен въртящ се контакт, работното положение на превключвателя (затворено, отворено, заземен) е ясно дефиниран, като ефективно избягва неправилна работа и осигурява прецизно и надеждно превключване; на Цялостният дизайн на трифазната инсталация предлага добра синхронизация, по-малко части и удобна настройка и монтаж, което значително намалява трудността и времето за инсталиране на място.
Превключвателят е запечатан с горен и долен корпуси от епоксидна смола, вътрешно напълнени с газ SF6 при 0,045–0,07 MPa. SF6 газът притежава отлични изолационни и дъгогасителни свойства, като напълно уплътнява главната верига и заземителна верига в корпуса, изолираща го от външна влага, прах и други замърсители. това осигурява стабилна изолационна производителност дори в тежки вътрешни среди, предотвратявайки повреди на изолацията и гарантиращи безопасната работа на електроенергийната система.
Безопасността е в основата на продуктовия дизайн на Usune. В случай на вътрешна дъга, слабата задна структура на корпусът автоматично ще се спука и едновременно с това предпазният клапан в горната част на шкафа ще отворен, изхвърляйки газа под свръхналягане извън шкафа, ефективно предотвратявайки експлозия на шкафа и защитавайки безопасността на операторите на място и заобикалящото оборудване. Този дизайн е преминал множество тестове за безопасност, съответства с международни стандарти за безопасност и осигурява надеждна защита за операциите по разпределение на електроенергия.
Вътрешният 24kV 36kV прекъсвач на товара поддържа както ръчни, така и електрически режими на работа, избираеми според действителните изисквания на сайта. Той е удобен и надежден за работа, с опростена механична структура и стабилна производителност, адаптивна към чести операции на превключване. Приемайки дизайн без нужда от поддръжка, той може да се похвали с дълъг експлоатационен живот, с механичен живот до 2000 цикъла, намалявайки последващите разходи за поддръжка и работното натоварване.
| не | Елемент | единица | данни |
| 1 | Номинално напрежение | kV | 24 |
| 2 | Номинална честота | Hz | 50/60 |
| 3 | Номинален ток | A | 630/800 |
| 4 | 1 мин. Издържано напрежение на мощността (мокро) | kV | 50 |
| 1 мин издържано напрежение на мощността (сухо) | 60 | ||
| 5 | Устойчивост на напрежение на импулс на мълния | kV | 125/150 |
| 6 | Номинален ток на прекъсване на късо съединение (пик) | kA | 63 |
| 7 | Номинален активен товар и ток на прекъсване в затворен контур | A | 50 |
| 8 | Номинален трансферен ток | A | 1200 |
| 9 | Номинален активиращ ток на късо съединение (пик) | kA | 63 |
| 10 | Номинален ток на прекъсване при зареждане на кабела | A | 50 и 10 |
| 11 | Ток на прекъсване на кабела за зареждане при земна повреда | A | 20 |
| 12 | Номинален пиков ток на издръжливост | kA | 63 |
| 13 | Краткотраен издържан ток (2s) | kA | 25 |
| 14 | Механична издръжливост | пъти | 2000 |
За да се осигури стабилна и надеждна работа, вътрешният превключвател за прекъсване на товара Usune 24kV 36kV трябва да се използва под следното условия (на базата на действителен опит в приложението в Китай и в световен мащаб):
а) надморска височина: не повече от 1000 метра;
(b) Околна температура: горна граница +40 ℃, долна граница -25 ℃;
(c) Относителна влажност: среднодневно ≤95%, средномесечно ≤90%;
(d) Няма значително замърсяване с корозивни газове, запалими газове или водни пари в околния въздух;
(e) Без чести или силни вибрации.
Казус от практиката: Проект за градско жилищно електроразпределение в Хангжу, Китай
Голяма жилищна зона в Ханджоу, Китай, имаше високи изисквания за енергийна ефективност, безопасност и стабилност в своите вътрешни електроразпределителни помещения. Проектът избра 20 Usune вътрешни 24kV прекъсвачи на товара (FLN36-24kV серия), за да се справят с превключването на товара и защитата на жилищната електрозахранваща система. Като посочен доставчик за този проект Usune предостави персонализирано ръководство за инсталиране и следпродажбено обслужване. Фабриката строго тестваха всеки продукт преди изпращане, за да гарантират съответствие с техническите изисквания на проекта. Тъй като си въвеждане в експлоатация през 2023 г., превключвателите са работили стабилно без изолационни повреди или неизправности, ефективно осигуряване на стабилно електрозахранване на над 5000 домакинства. Екипът на проекта високо оцени производителността на продукта и професионалните услуги на Usune.
A1: Не. Товарните превключватели се използват предимно за превключване на токове на натоварване и токове на претоварване, както и за свързване и изключване на ненатоварени дълги линии, ненатоварени трансформатори и кондензаторни батерии. Те не могат самостоятелно прекъсват токове на късо съединение. За справяне с токове на късо съединение могат да се комбинират товарни превключватели токоограничаващи предпазители. Токоограничаващите предпазители се справят с прекъсването при по-голямо претоварване и късо съединение токове и тази комбинация може да замени прекъсвачите, осигурявайки цялостна защита на захранването система. Този дизайн, оптимизиран от Usune въз основа на години професионален опит, балансира разходите и безопасността.
A2: Газът SF6 във вътрешните превключватели за натоварване 24kV и 36kV на Usune е запечатан в корпус от епоксидна смола. Стандартът налягането е 0,045–0,07MPa. Ниското налягане ще повлияе на изолацията на превключвателя и ефективността на гасенето на дъгата. Потребители първо трябва да се провери за течове на газ. Ако се открие теч, незабавно се свържете с екипа за следпродажбено обслужване на Usune. Като а професионален производител, Usune предоставя експертни услуги за откриване и ремонт на течове на газ. След отстраняване на теча, Газът SF6 трябва да се попълни до стандартното налягане, за да се гарантира, че превключвателят работи нормално. Препоръчва се редовно да проверявате налягането на газа по време на ежедневна употреба.
