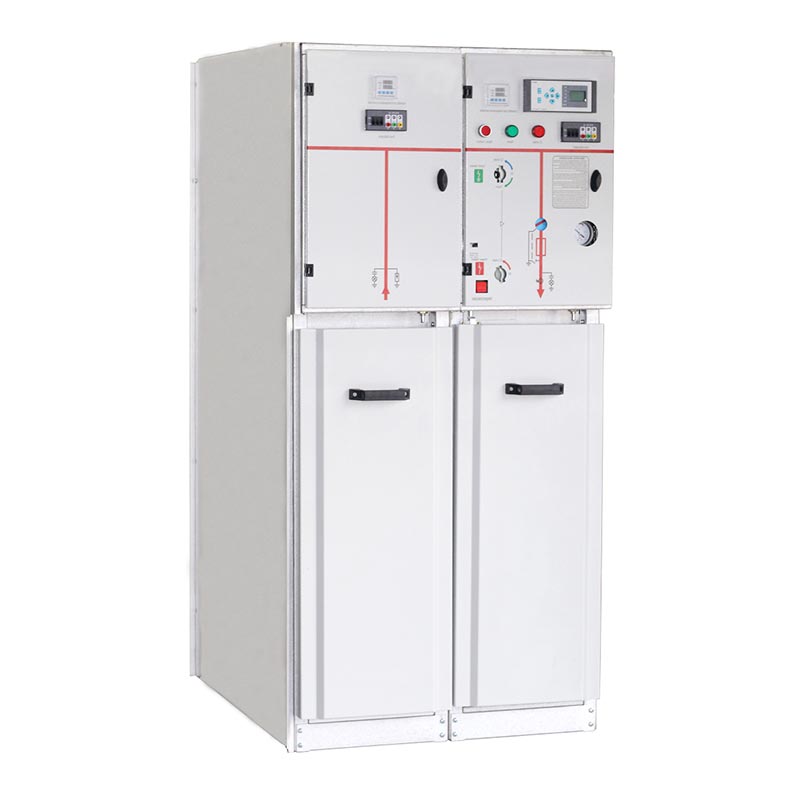

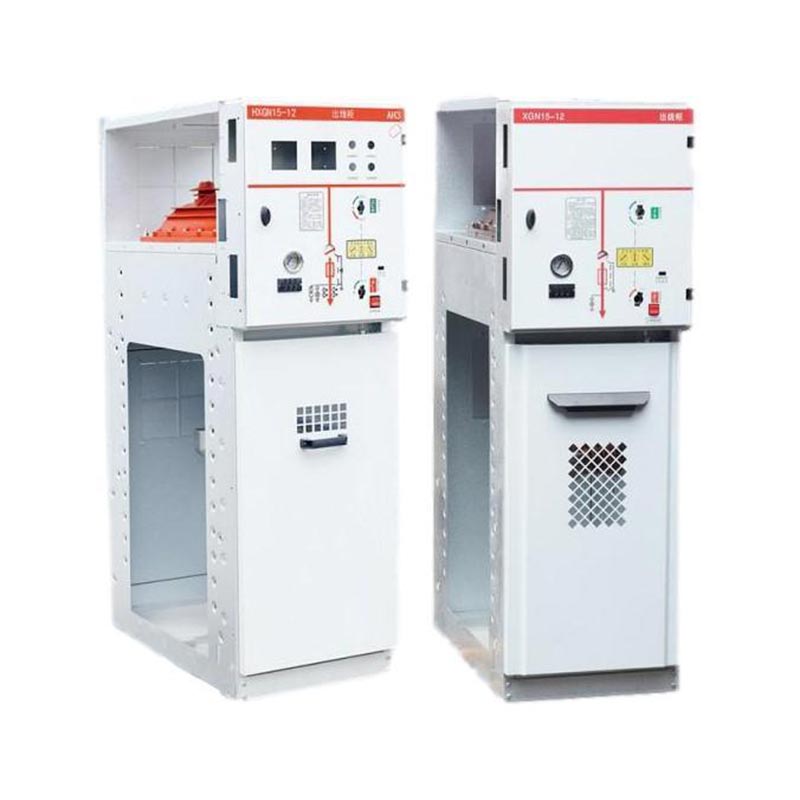

630a Sf6 Ring Main Unit

USUNE 630a Sf6 Ring Main Unit е високоефективно оборудване за разпределение на мощност със средно напрежение независимо разработен и произведен от Zhejiang Yousi Electric Co., Ltd. (професионален производител, интегриращ R&D, производство и продажба на електрическо оборудване). Този продукт включва фиксирана метална затворена конструкция от тип кутия, използваща SF6 газ като изолация и средство за гасене на дъга. Оборудван с SF6 газови изолирани предпазители, той се използва предимно във вторични разпределителни мрежи с максимално номинално напрежение 36kV и номинален ток 630A, идеално адаптивни към изискванията за захранване на AC 50/60Hz захранващи системи.

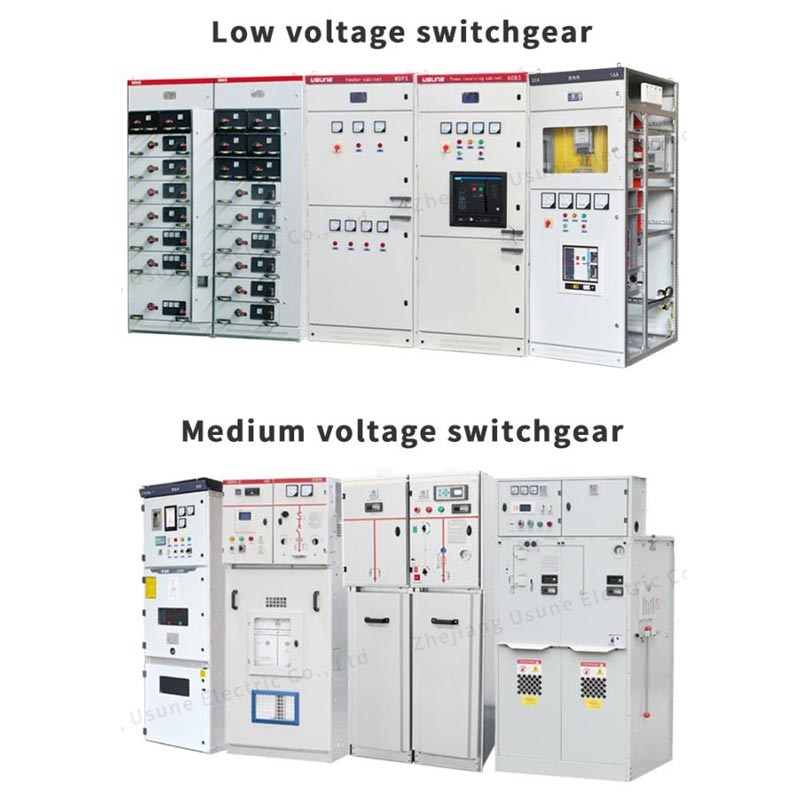

Като водещ доставчик в индустрията за електрическо оборудване в Китай, USUNE се придържа към философията за висококачествено производство. Този 630A SF6 пръстен основен модул е произведен в стандартизираната фабрика на компанията, където се извършва строг контрол на качеството внедрени през целия процес от компонентите до крайния продукт, осигурявайки надеждност на продукта и последователност.

Основни характеристики на продукта

1. Компактен и лек дизайн

Главният модул 630a SF6 Ring приема компактна структура и лек дизайн, ефективно спестявайки място за инсталиране и намаляване на разходите за транспорт и монтаж. Корпусът от епоксидна смола осигурява плътно уплътнение, което го прави подходящ за сценарии с ограничено пространство, като малки машинни помещения и сглобяеми подстанции, подобряване на място гъвкавост на приложението.

2. Отлична изолация и потискане на дъгата

Затвореният корпус е пълен с газ SF6, осигуряващ отлична изолация и потискане на дъгата. Така е висока устойчивост на влага и замърсяване, което позволява стабилна работа в тежки среди и работа почти без поддръжка, което значително намалява последващите разходи за поддръжка.

3. Лесна работа и лесна инсталация

Главният модул 630a SF6 Ring разполага с дизайн на кабелна връзка от предния край, като всички контролни функции са централизирани на предния панел, опростявайки процеса на работа и улеснявайки работата и отстраняването на грешки. Той е лек и компактният дизайн прави инсталацията по-ефективна, позволявайки бързо разгръщане след инсталацията.

4. изобилие от аксесоари

Различни аксесоари като релета, трансформатори и ограничители на пренапрежение могат да бъдат оборудвани, за да отговорят на различните функционални изисквания на различни сценарии за разпределение на мощността, подобряващи адаптивността и практичността на продукта.

Приложими сценарии

USUNE 630a SF6 Ring Main Unit се използва широко в индустриални и граждански кабелни пръстеновидни мрежи и терминали за захранване. Той е особено подходящ за малки вторични подстанции, комутационни станции, градско жилищно електроразпределение, промишлени и минни предприятия, търговски центрове, летища, метро, производство на вятърна енергия, болници, стадиони, железопътни линии и други места, осигуряващи надеждно захранване за различни сценарии.

Условия на работа

За да се осигури стабилна и безопасна работа, този пръстеновиден основен модул има строги екологични изисквания, както следва:

- Надморска височина: ≤1000 мм
- Околна температура: -35℃～45℃
- Относителна влажност: Средна дневна стойност не надвишава 95%; месечно средно не повече от 90%
- Сеизмична устойчивост: сеизмична интензивност не повече от 8 градуса
- Изисквания за околната среда: места без опасност от силни вибрации, удари, пожар, химическа корозия и експлозия.

Технически параметри

Структура и конфигурация на разпределителната уредба

Работен механизъм

(1) Двуфункционален еднопружинен задвижващ механизъм: тип K

Функцията за превключване се управлява независимо с лост или мотор.
Функцията за заземяване се отваря и затваря независимо с помощта на лост за управление, а работната енергия е осигурен от натискна пружина, която се освобождава, за да затвори или разкачи контакта.

(2) Операционен механизъм с двойна функция с двойна пружина: Тип A

Функцията за превключване се управлява независимо от лост или двигател, а работната енергия се осигурява от a компресионна пружина, която се освобождава, за да затвори контакта. Независимо отваряне и затваряне с бутон (0) или изключващо устройство или шунтово изключващо устройство.
Функцията за заземяване работи независимо с лост за управление и работната енергия се осигурява от a компресионна пружина, която се освобождава за затваряне или разединяване на контакта.

(3) Незадължителни компоненти

Една електрическа операция: AC 220V 110V; DC 220v 110v
Допълнителен превключвател
Една шунтова намотка (механизъм тип A): AC 220V 110V; DC 220v 110v
Предпазител предпази превключвателя на спомагателния индикатор
Индикатор за заземяване

Шкафове за защита на превключватели и предпазители

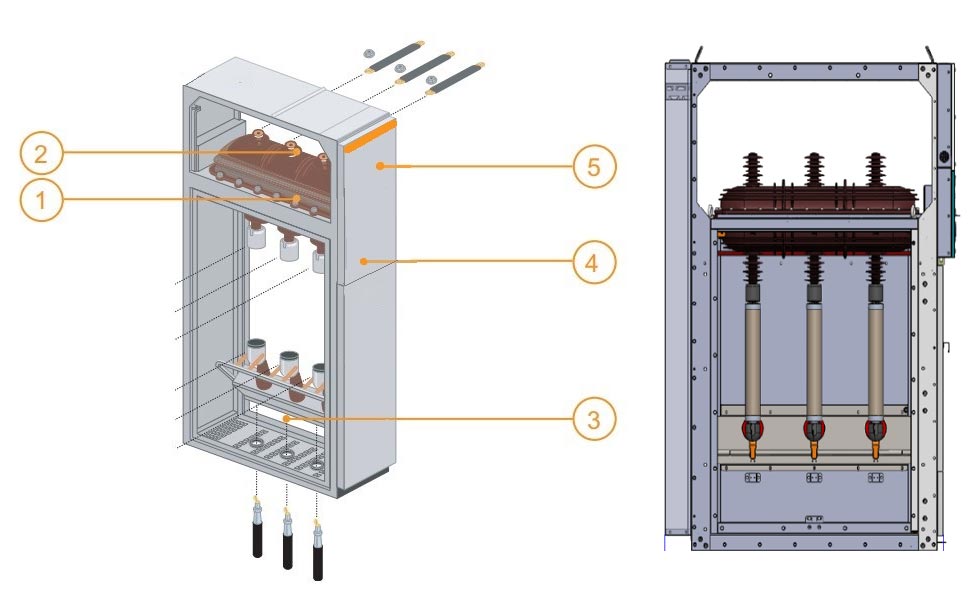

1 Разпределителен превключвател и заземителен превключвател в кутия, пълна с SF6.
2 шини, всички в една и съща хоризонтална равнина, като по този начин позволяват по-късно разширяване на разпределителното табло и свързване към съществуващо оборудване.
3 Връзка, достъпна през предната страна, връзка към клемите на долния превключвател и заземителния превключвател или долния държач на предпазителя. Това отделение също е оборудвано със заземителен прекъсвач след предпазителите за средно напрежение за защитните модули.
4 Работният механизъм съдържа елементите, използвани за задействане на превключвателя и заземителя и задействане на съответните индикации (положителен прекъсвач).
5 Инсталация за ниско напрежение на клемен блок (ако е инсталирана опция за двигател), предпазители за НН и компактни релейни устройства. Ако е необходимо повече пространство, височината на панела може да се увеличи.

① Стая с шини
② Главен превключвател
③ Кабелна стая
④ Работен механизъм, блокиращ механизъм и контролна зала с ниско налягане

Целият шкаф на разпределителната уредба може да бъде разделен на две горни и долни единици, като горната част на шкафа включва шинно помещение, превключвател на товара, помещение за работен механизъм и помещение за ниско напрежение, а долният модул е отделен от кабела стая. Цялата горна част може да бъде заменена.

◇ Стая с шини

Шинопроводът е разположен в горната част на шкафа. В стаята на шините главните шини са свързани заедно и преминават през целия ред разпределителна уредба.

◇ Превключвател за прекъсване на товара

Помещението за превключване е оборудвано с превключвател за натоварване от серен хексафлуорид тип SFG. Обвивката на превключвателя на товара е направена от излята епоксидна смола, напълнена със серен хексафлуорид (SF6) газ като изолационна среда и черупката е осигурена с дупка за наблюдение. Разпределителната стая може да бъде оборудвана

с измервател на плътността на газа SF6 или плътност на газа с алармен контакт според изискванията на клиента.

◇ Кабелна стая

Шкафът за превключване на товара има просторно кабелно помещение, което се използва главно за кабелна връзка, така че едножилни или трижилните кабели могат да бъдат свързани с помощта на най-простата неекранирана кабелна глава, както и с достатъчно пространство побира мълниеотвод, токов трансформатор, долен заземен превключвател и други компоненти. Според стандартен дизайн, вратата на шкафа има прозорец за наблюдение и защитно блокиращо устройство. Долна плоча за кабелна стая с уплътнителен капак и кабелна скоба с подходящ размер с опорна скоба. Дъното на кабелната стая и рамката на вратата могат да бъдат отстранен, за да се улесни инсталирането на кабела.

◇ Работен механизъм, блокиращ механизъм и контролна зала с ниско налягане

Заключеното помещение с механизми също действа като контролен панел. Помещението за ниско напрежение е оборудвано с пружинно задвижване механизъм с индикатор за положение и механична блокировка, като може да се оборудва и с доп контакти, бобини за задействане, механизми за аварийно задействане, капацитивни дисплеи на живо, ключалки и електрически устройства за управление. В същото време пространството на камерата за ниско налягане може да бъде оборудвано и с контролни контури, измервателни уреди и защитни релета, а шкафът с ширина 750 мм има две еднакви камери за ниско налягане за повече аксесоари.

Конфигурационен параметър на кутията

Входящи LBS

Трафо защита

Измерване

Cbog w/.meter

Cb изходящ

Описание на операцията

1. Работа с дръжката: Застанете пред разпределителното устройство, задръжте горната част на дръжката и натиснете напред, като другата ръка държи края на дръжката, за да завъртите.
2. Уверете се, че вратата на шкафа е добре затворена преди захранване или отделена от заземяване.
3. Превключвателят на манометъра трябва да се провери преди включване и изключване на захранването.

Включете захранването

1. Уверете се, че вратата на шкафа е затворена. Поставете дръжката в горния работен отвор и завъртете обратно на часовниковата стрелка на 180°, докато чуете глас на разделителна спирачка. Централният индикатор на панела е в позиция; долната врата е затворена и превключвателят за заземяване е изключен.
2. Поставете ръкохватката за управление в долния отвор за управление и завъртете по посока на часовниковата стрелка на 180°, докато чуете гласа за затваряне; централният индикатор на панела е в позиция D; превключвателят ще бъде включен и тогава операцията по захранването е завършена.

Изключване

1. Изключете: Поставете дръжката за управление в долния отвор за управление и завъртете обратно на часовниковата стрелка на 180°, докато чуете разделителен спирачен глас (бутон за директна употреба, ако има бутон); центърът на панела е в позиция, след това превключвателят ще бъде изключено.
2. Проверете дали дисплеят на живо е навън, за да се уверите, че кабелната стая е електрически неутрална; поставете дръжката за управление в горния работен отвор и завъртете по посока на часовниковата стрелка на 180°, докато чуете гласа за затваряне; централния индикатор на панелът е на място и долната врата е отключена; ключът за заземяване е затворен и след това прекъсване на захранването е завършена.

Транспорт и съхранение

Когато превключвателният шкаф е фиксиран върху долната плоча, той може да бъде изгребен с мотокар. Когато не е фиксиран на дъното плоча, превключвателният шкаф трябва да се повдига или носи като цяло, но трябва да се транспортира вертикално по всяко време и не трябва да се преобръща, за да се избегне повреда на компонентите в шкафа. Разпределителна уредба (дори с външна опаковка) не трябва да се съхранява на открито за дълго време.

Поддръжка

◇ Пръстеновият шкаф не се нуждае от поддръжка в продължение на три години при нормални обстоятелства.

◇ Работните механизми с една и две пружини на товарния превключвател не изискват поддръжка и не изискват някакво смазване.

◇ Устройството за релейна защита трябва да бъде проверено в съответствие с изискванията на производителя, преди да бъде поставено в него операция.

◇ Цикълът на поддръжка на шкафа на пръстеновидната мрежа обикновено е веднъж годишно и специфични мерки за поддръжка се извършва, както следва:
(1) Затегнете всички електрически връзки (главна шина, превключватели, кабели, измервателни уреди) в съответствие с изискванията на инструкциите за монтаж.
(2) Вакуумирайте всички компоненти (главен превключвател, допълнителен превключвател, механизъм за задействане, двигател и т.н.) и поведете външен вид проверка.
(3) Извършете една операция за затваряне/отваряне на всички превключватели, включително превключвателя за заземяване.
(4) Включете захранването на спомагателното управление (не подавайте сигнал за дистанционно управление) за електрическо последователно операция.

Поръчайте стоки

Следните документи и прикачени файлове ще бъдат предадени с шкафа, когато превключвателният шкаф напусне фабриката:

◇ Сертификат за квалифициран продукт
◇ Инструкции за употреба на продукта
◇ Данни за инженерния дизайн на продукта
◇ Аксесоари за разпределителни шкафове:
◇ Всяка монтажна комбинация е оборудвана с ръкохватка за управление на превключвателя на товара.

Потребителите трябва да предоставят следната информация, когато поръчват продукти:

◇ Схема на свързване на главната верига и специални технически изисквания
◇ План за инсталиране на разпределителна уредба.
◇ Спецификации на модела на компонентите на разпределителния шкаф и спомагателен контур, схематична диаграма на контролния контур (ако необходимо)
◇ Други специални искания за писмена информация.

Референция на проекта
