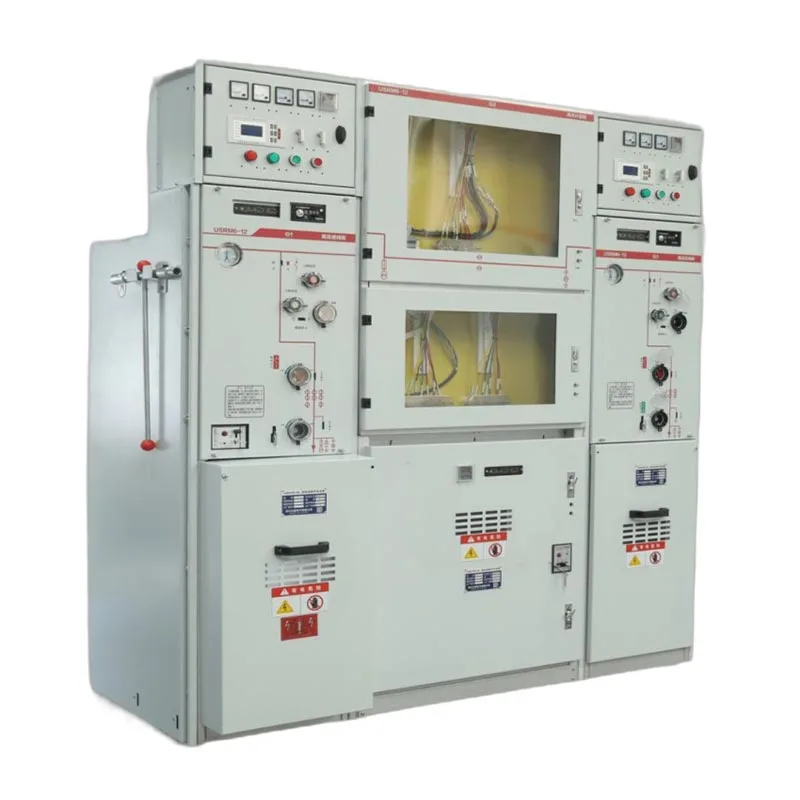

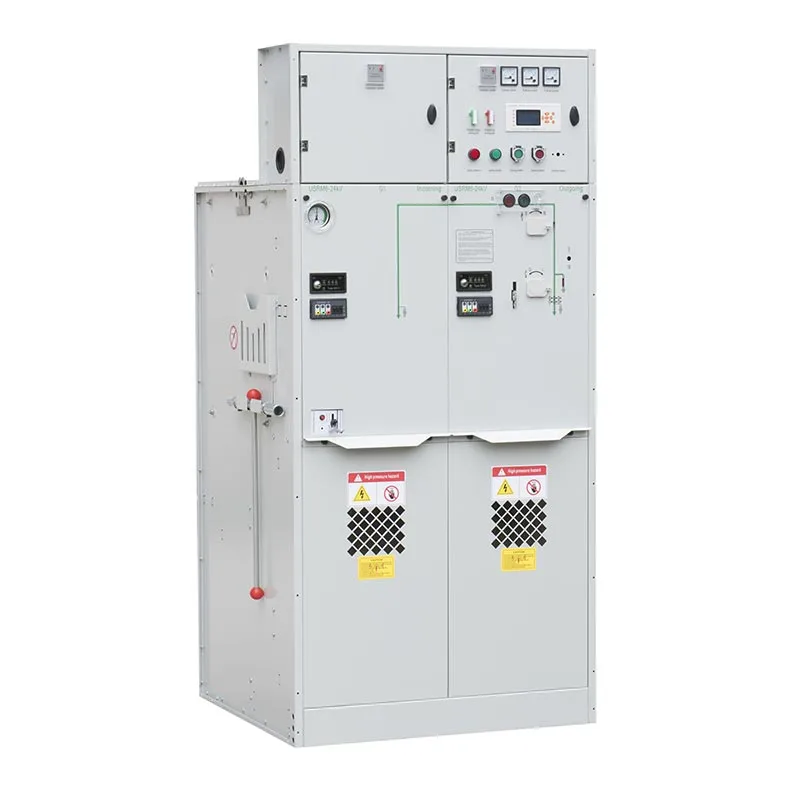

За купувачите на 22kV SF6 GIS RMU пръстеновидно разпределително устройство на главния модул, ключовите съображения са не само производителността на превключване, но също така колко бързо могат да бъдат локализирани повредите, колко безопасно операторите могат да имат достъп до оборудването и колко е необходима поддръжката необходими през целия му експлоатационен живот. Usune отговаря на тези изисквания чрез високоволтова индикация на живо, повреда индикатори, микрокомпютърна защита и запечатана под налягане газова система.
RMU може да бъде оборудван с индикатори за грешки за фаза-фаза и фаза-земя. След като възникне повреда, индикаторът осигурява аларма, за да помогне на оперативния персонал да идентифицира засегнатия участък и да локализира точката на повреда по-ефективно.
За разпределителни мрежи, свързани към център за наблюдение, информацията за повреда може също да се предава на сървър за наблюдение, което позволява на контролната зала да идентифицира зоната на повреда и конкретната позиция, без да разчита изцяло на ръчна проверка.
Устройството за индикация под напрежение с високо напрежение осигурява визуално напомняне за проверка дали първичната верига е включена заредени с енергия. Той също така поддържа фазова проверка, за да помогне на операторите да потвърдят електрическото състояние преди работа.
Електрическа заключваща връзка и свързаната магнитна ключалка могат да предотвратят отварянето на вратата на отделението за кабели отворен, докато входящият кабел остава под напрежение, осигурявайки допълнителен слой защита по време на поддръжка.
Допълнителното микрокомпютърно устройство за защита, измерване и управление замества традиционното електромагнитно реле защита с цифрова технология за наблюдение. Може да се използва за линии, разпределителни трансформатори и други първични оборудване.
Системата може да интегрира функции за защита по ток и напрежение, измерване, аларма и контрол, поддържащи интелигентно управление на мощността и комуникация с мрежата за наблюдение на клиента.
| не | Предмети | единица | Устройство за прекъсване на товара | комбинирана единица | Устройство за прекъсвач |
| 1 | Номинално напрежение | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална честота | Hz | 50 | 50 | 50 |
| 3 | Номинален ток | A | 630 | 125 (зависи от тока на предпазителя) | 630 |
| 4 | Номинално ниво на изолация - 1 мин. Честотно издържано напрежение - Между фаза, земя | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолация - 1 мин. Издържано на честота разстояние на изолиране на напрежението | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолация - 1 мин. Честота на издържано напрежение - Контролна и спомагателна верига | kV | 2/2 | 2/2 | 2/2 | |
| Номинално ниво на изолация - Устойчиво напрежение на светлинен импулс - Интерфаза, земя | kV | 75/125 | 75/125 | 75/125 | |
| Номинално ниво на изолация - Светлинен импулс, издържано напрежение - изолиращо разстояние | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинален ток на късо съединение | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинален пиков ток на устойчивост | kA | 63 | —— | 63 |
| 7 | Номинален ток на късо съединение | kA | 63 | Ограничен от HV предпазител | 63 |
| 8 | Номинален ток на прекъсване на късо съединение | kA | —— | Ограничен от HV предпазител | 25/25 |
| 9 | Номинален предавателен ток | A | —— | 1700/1400 | —— |
| 10 | Номинален ток на прекъсване при активен товар | A | 630 | —— | —— |
| 11 | Номинален ток на прекъсване в затворена верига | A | 630 | —— | 630 |
| 12 | Механичен изключвател/CB за жизнено натоварване | пъти | 10000 | 10000 | 20000 |
| Механичен превключвател за изолация/заземяване | пъти | 5000 | 5000 | 5000 | |
| 13 | Съпротивление на веригата | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинално налягане на зареждане（20℃ манометрично налягане） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишен относителен процент на изтичане на газ | % | 0.05 | 0.05 | 0.05 |
| 16 | Степен на защита IP-шкаф | IP4X | IP4X | IP4X | |
| IP степен на защита - резервоар за газ | IP67 | IP67 | IP67 |
Когато възникне късо съединение между фази или между фаза и земя, индикаторът за повреда осигурява аларма индикация. Персоналът по поддръжката може да използва сигнала, за да идентифицира засегнатия фидер и да стесни повредата местоположение.
За проекти, изискващи централизирано наблюдение, информацията за грешки може да бъде предадена на центъра за наблюдение. The компютърът за наблюдение може да покаже съответния раздел и местоположение на повреда, като помага на екипите за поддръжка да намалят време за търсене на неизправност и възстановяване на захранването по-ефективно.
Основните компоненти на SF6 шкафа са проектирани като запечатана система и обикновено не изискват рутинна поддръжка по време на определения срок на експлоатация при нормални условия на работа.
Резервоарът за газ е произведен от неръждаема стомана, осигуряваща дългосрочна устойчивост на корозия. Механичният работните компоненти са разположени извън резервоара за газ, което прави проверка, работа и подмяна на компоненти по-удобно, когато се изисква обслужване.
За инсталации, изложени на екстремен прах, пясък или замърсяване, периодична проверка на механични въртящи се части и препоръчват се условия на смазване.
Серията USRM6 използва запечатана под налягане газова система и не изисква специална газова проверка при нормални условия условия на работа.
Преди работа трябва да се провери манометърът. При нормални условия индикаторът за налягане трябва остават в зелената работна зона. Еталонното налягане е 0,14 MPa, като налягането на газа се поддържа по-високо 0,135 MPa при 20°C при посочените условия на запечатване.
Очакваният годишен процент на изтичане на газ е по-малък от 0,1%, поддържайки дългосрочна производителност на уплътняване на газ.
22kv Sf6 Gis Rmu Ring Главно разпределително устройство е разработено по отношение на изискванията на IEC 298, с проектиран експлоатационен живот над 30 години при нормални условия на работа.
Херметичният дизайн на превключвателя помага за поддържане на газовото уплътнение през целия очакван период на обслужване, намалявайки необходимостта от честа поддръжка, свързана с газ, и помага на клиентите да контролират дългосрочните оперативни разходи.
| Ключово съображение | Usune 22kV SF6 GIS RMU | Конвенционален RMU |
| Изолация | SF6 газова изолация | Зависи от дизайна на оборудването |
| Откриване на грешки | Опционална локална и дистанционна индикация за повреда | Често разчита повече на ръчна проверка |
| Мониторинг | Налична цифрова защита и комуникация | Може да изисква отделно оборудване за наблюдение |
| Безопасност | Индикация на живо и електрическо/магнитно блокиране | Зависи от конфигурацията |
| Поддръжка | Запечатана първична система с ниски изисквания за поддръжка | Изискванията за поддръжка варират |
| Резервоар за газ | Затворен резервоар от неръждаема стомана | Зависи от конструкцията |
| Срок на експлоатация | Проектиран за повече от 30 години при нормални условия | Зависи от дизайна на продукта и поддръжката |
Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchage е подходящ за промишлени разпределителни мрежи, където множество захранващите устройства се нуждаят от надеждно превключване и бързо локализиране на повредата. Индикаторите за неизправности и цифровите защитни устройства могат да помогнат екипите за поддръжка идентифицират по-ефективно необичайни секции.
RMU може да бъде конфигуриран с микрокомпютърни функции за защита и измерване за разпределителни трансформатори, осигуряващ мониторинг на тока и напрежението, алармени и защитни функции в мрежата средно напрежение.
За клиенти, разработващи интелигентни системи за електроразпределение, RMU може да свързва защита, измерване, повреда индикация и комуникационни функции към централна система за наблюдение, поддържаща дистанционно идентифициране на грешки и по-ефективно управление на мрежата.
Клиент използва разпределително устройство Usune 22kv Sf6 Gis Rmu Ring Main Unit за индустриална пръстеновидна мрежа с множество входящи и изходящи хранилки. По време на пускането в експлоатация клиентът се фокусира върху това дали операторите могат бързо идентифицирайте засегнатото захранващо устройство, когато възникне повреда фаза-фаза или фаза-земя. Интегриран индикатор за повреда предоставя информация за локална аларма, помагайки на персонала по поддръжката да стесни участъка за повреда преди извършване проверка на място.
За приложение за разпределение на трансформатори клиентът избра RMU с микрокомпютърна защита и контролно устройство. Системата осигурява цифров мониторинг на тока и напрежението заедно със защита и аларма функции. Клиентът намери тази конфигурация за по-удобна за наблюдение на работните условия на трансформатора отколкото да се разчита само на конвенционална релейна защита.
Клиент, който се нуждае от централизирано наблюдение на разпределението, свърза индикацията за повреда на RMU и цифровата защита функции към центъра за мониторинг. Когато се генерира сигнал за повреда, екранът за наблюдение може да идентифицира съответния участък за повреда, което позволява на оперативния екип да определи къде е необходима проверка на място и подобряване на ефективността при отстраняване на проблеми.
За клиенти, работещи с RMU при нормални условия на експлоатация, запечатаният резервоар за газ SF6 намалява нуждата от рутинна вътрешна поддръжка. Клиентите също така ценят външните механични работни компоненти, защото те могат да бъдат инспектирани или заменени по-удобно, когато е необходима поддръжка.
Zhejiang Usune Electric Co., Ltd. има изградени системи за управление съгласно ISO 9001 Система за управление на качеството, ISO 14001 Система за управление на околната среда и ISO 45001 Система за управление на здравето и безопасността при работа.
За да отговорят на различните изисквания на международния пазар, продуктите на разпределителната апаратура за средно напрежение на Usune са преминали съответните проверки IEC и GB стандартни типови тестове, като приложимите продукти получават CE сертификат. Тези системи поддържат последователна качество на производството, тестване на продукта и техническо съответствие за проекти за електроразпределение средно напрежение.
да RMU може да бъде оборудван с индикатори за повреда, способни да откриват повреда фаза-фаза и фаза-земя и предоставяне на местни алармени индикации.
да Когато е оборудван със съответната система за комуникация и наблюдение, може да се предава информация за повреда до център за наблюдение, където засегнатата секция и позицията на повредата могат да бъдат показани.
При нормални условия на работа запечатаната под налягане система не изисква специална рутинна газова проверка. The манометърът трябва да се провери преди работа и трябва да остане в зелената зона при нормални условия.
Серията USRM6 е проектирана за експлоатационен живот от повече от 30 години при нормални условия на работа, с ан очакван годишен процент на изтичане на газ под 0,1%.
Usune съчетава SF6 запечатана изолация, индикация за повреда, индикация за части под напрежение, безопасно блокиране, цифрова защита и работа с ниска поддръжка в едно RMU решение за средно напрежение, което го прави подходящо за модерен пръстен мрежови и интелигентни разпределителни приложения.
