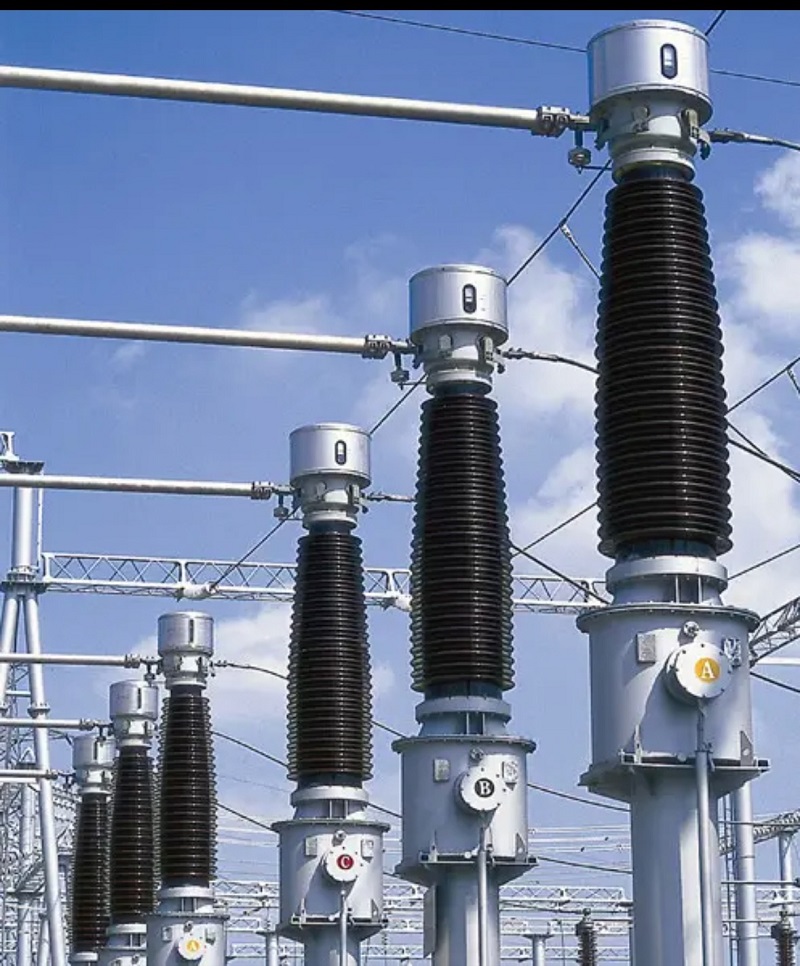

Токов трансформатор LB6-110kVе токов трансформатор за високо напрежение, предназначен за измерване на ток, отчитане на енергия и релейна защита в 110kV AC захранващи системи. Подходящ за 50Hz и 60Hz електрически мрежи, този трансформатор осигурява стабилна производителност и висока точност на измерване за подстанции, електропреносни системи и индустриални енергийни съоръжения.
С усъвършенствана технология за потопена в масло изолация и напълно запечатана структура, токовият трансформатор LB6-110kV осигурява отлична електрическа изолация, надеждна работа и дълъг експлоатационен живот при взискателни условия на работа с високо напрежение.
Серията токови трансформатори LB6-110kV е с професионален дизайн за захранващи приложения с високо напрежение. Моделът на продукта представя основните му технически характеристики:
Трансформаторът е оборудван с множество вторични намотки, включително една измервателна намотка с клас на точност 0,5 и три защитни намотки. Конфигурацията с множество вторични намотки позволява надеждно измерване на тока и защитни функции за различни изисквания на енергийната система.
Токов трансформатор LB6-110kVподдържа множество конфигурации на съотношението на тока чрез промяна на метода на свързване на външната свързваща част на масления консерватор. При последователно свързване съотношението на тока е a/c, докато паралелното свързване осигурява съотношение на тока от 2*a/c.
Този гъвкав дизайн позволява на един и същ модел трансформатор да се адаптира към различни работни изисквания, намалявайки разходите за подмяна на оборудването и подобрявайки гъвкавостта на приложенията в енергийни системи с високо напрежение.
Токовият трансформатор LB6-110kV е проектиран да работи надеждно при различни условия на околната среда:
За приложения с по-ниски температури или специални екологични изисквания могат да се обсъдят индивидуални решения с производителя според условията на проекта.
Токовият трансформатор LB6-110kV използва потопена в масло структура, състояща се от резервоар за гориво, корпус на трансформатора, порцеланова втулка, маслен консерватор и разширител. Тялото на трансформатора е потопено в изолационно масло и съдържа първична и вторична намотка, проектирани за стабилна електрическа работа.
Първичната намотка приема U-образна структура. Основната изолационна система използва капацитивна технология за изолация от маслена хартия, с множество капацитивни екрани, разположени между изолационните слоеве. Вътрешният екран се свързва с висок потенциал, докато външният екран е заземен, подобрявайки изолационните характеристики и безопасността при работа.
Проводникът на първичната намотка е разделен на две секции с четири клеми, свързани към масления консерватор. Съотношението на тока може да се регулира чрез външни промени в окабеляването, осигурявайки гъвкави опции за конфигуриране.
Вторичната намотка е монтирана върху опора под първичната намотка. Всички вторични клеми и клеми за външен екран са свързани към съединителната кутия на резервоара на трансформатора, осигурявайки удобна инсталация и поддръжка.
Токовият трансформатор LB6-110kV се отличава с практичен дизайн на свързване с външни клеми за окабеляване, монтирани в долната част на съединителната кутия. Осигурени са заземителни болтове както на съединителната кутия, така и на резервоара за гориво, което позволява сигурно заземяване на вторичната намотка и цялата структура на трансформатора.
Трансформаторът приема характеристики за намаляване на полярността. Когато първичният ток протича от P1 към P2, вторичният ток протича през външната верига от S1 към S2 или S3, осигурявайки точно предаване на ток за системите за измерване и защита.
Благодарение на своята производителност при високо напрежение и надеждни защитни функции, токовият трансформатор LB6-110kV се използва широко в:
LB6-110kV токов трансформатор съчетава точно измерване, надеждна изолация, гъвкав дизайн на съотношението на тока и работа с ниска поддръжка. Неговата напълно запечатана структура, потопена в масло, осигурява стабилна работа в среда с високо напрежение, което го прави надеждно решение за модерни енергийни системи, изискващи безопасна и непрекъсната работа.
