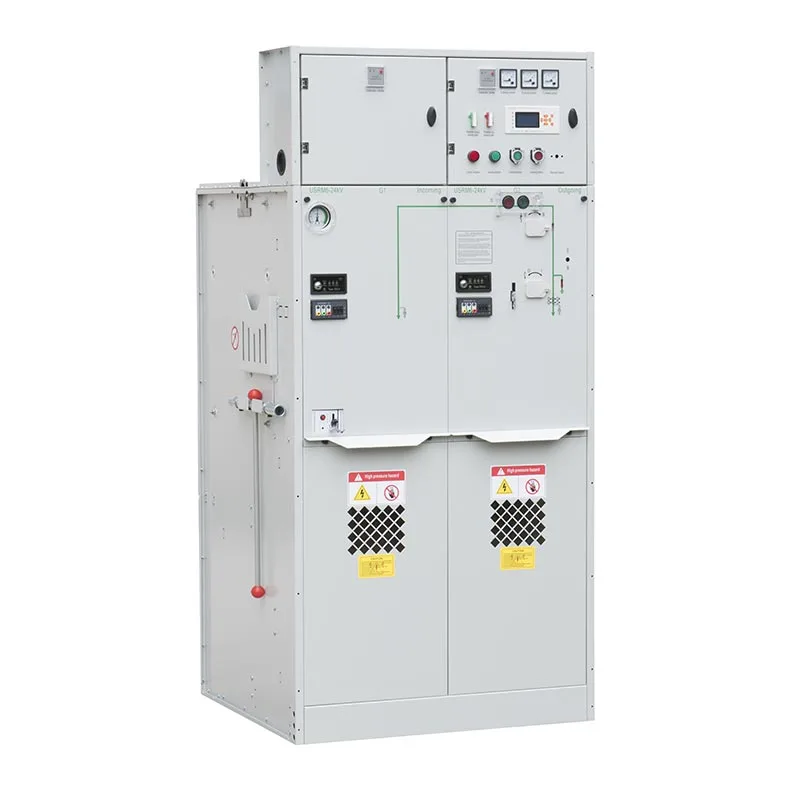

С напълно изолирана и затворена първична верига, резервоар за газ от неръждаема стомана IP67, разширяема шинна система и надежден работен механизъм, разпределителната уредба с газова изолация Usune 630A е подходяща за промишлени предприятия, трансформатор подстанции, околовръстни главни мрежи, търговски съоръжения и инфраструктурни проекти, където компактен монтаж, безопасност и дългосрочната надеждност са важни.
Различните проекти за електроразпределение изискват различни комутационни, защитни и измервателни функции. USRM6 серията позволява модулите C, F, V, M и PT да бъдат комбинирани според действителния дизайн на мрежата. До шест стандартни функционалните модули могат да бъдат интегрирани в един изолационен газов резервоар за елегаз, докато разширяващите се модули могат да бъдат свързани чрез напълно изолирани и затворени съединители за шини.
Конфигурацията 630A е проектирана за разпределителни системи със средно напрежение, изискващи по-висок ток способност. Може да се конфигурира за входящи и изходящи захранващи устройства, трансформаторни връзки, пръстеновидни мрежи и други организация на разпределението според електрическата система на клиента.

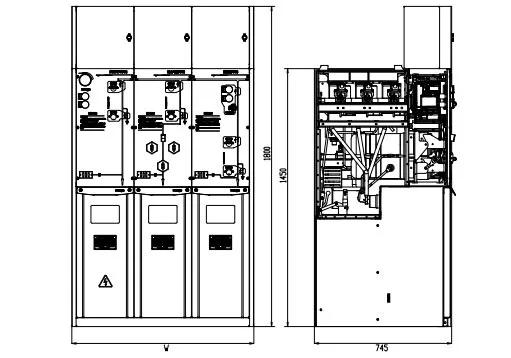

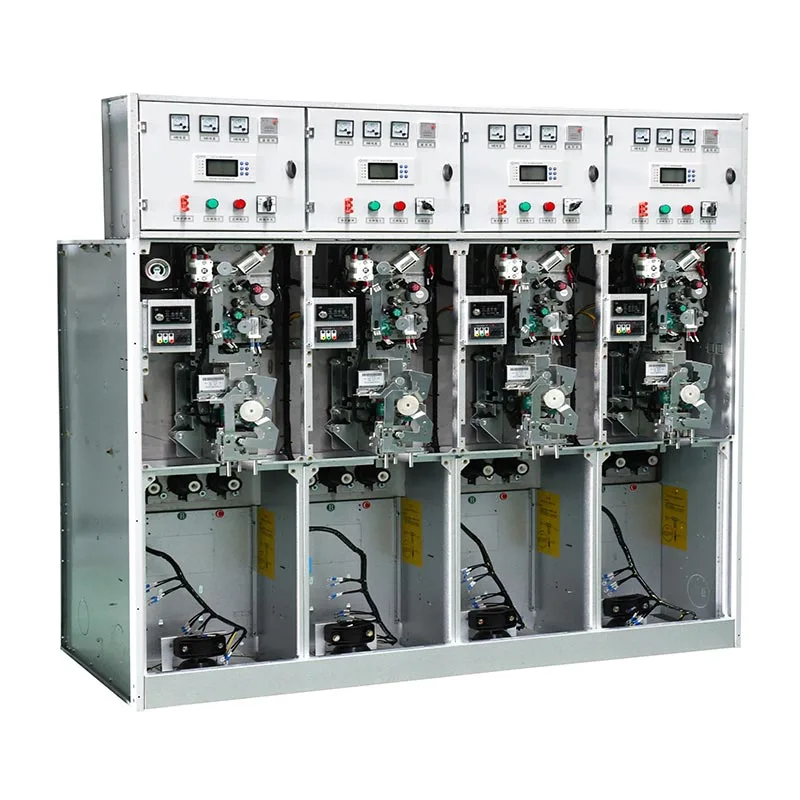

Основната шина и първичните превключващи компоненти са затворени в заварен газов резервоар от неръждаема стомана с IP67 защита. Тази структура помага за изолирането на вътрешните електрически компоненти от прах, навлизане на вода, кондензация и други външни влияния на околната среда, което прави разпределителната уредба подходяща за взискателни инсталационни среди.
Първичната верига е затворена вътре в резервоара за газ и е свързана към външни вериги чрез изолирани втулки и напълно изолирани отделящи се конектори, намаляващи директното излагане на компоненти под напрежение. Системата също включва устройство за освобождаване на налягането, канал за изпускане на налягането и механична система за блокиране, за да помогне за намаляване оперативни рискове и предотвратяване на неправилни превключващи операции.
Usune самостоятелно разработва и проектира пружинния задвижващ механизъм за серията USRM6. Механизмът е контролирани чрез процеси на проектиране, производство и пускане в експлоатация за подобряване на механичната консистенция, работна стабилност и дългосрочна надеждност.
Блокът C е предназначен за превключване на товара и управление на разпределението. Подходяща е за входяща и изходяща хранилка приложения и пръстеновидни мрежови системи, където се изисква надеждно превключване на товара.
Модулът F комбинира прекъсвач на товара с предпазители, за да осигури превключващи и защитни функции. Особено е подходящ за трансформаторни захранващи приложения, изискващи компактно защитно оборудване.
V модулът използва прекъсвач за приложения, изискващи цялостни превключващи и защитни функции. Така е подходящ за захранващи устройства и разпределителни точки, където прекъсването на веригата и координацията на защитата са важни.
Устройството M осигурява специална конфигурация за електрически измервания и изисквания за измерване. Може да бъде интегриран с други функционални модули за създаване на цялостна разпределителна система за средно напрежение.
PT модулът е предназначен за измерване на напрежението на шините и свързаните с това изисквания за мониторинг. Може да се комбинира с други модули според проекта на електрическата система.
| не | Предмети | единица | Устройство за прекъсване на товара | комбинирана единица | Устройство за прекъсвач |
| 1 | Номинално напрежение | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална честота | Hz | 50 | 50 | 50 |
| 3 | Номинален ток | A | 630 | 125 (зависи от тока на предпазителя) | 630 |
| 4 | Номинално ниво на изолация - 1 мин. Честотно издържано напрежение - Между фаза, земя | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолация - 1 мин. Издържано на честота разстояние на изолиране на напрежението | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолация - 1 мин. Честота на издържано напрежение - Контролна и спомагателна верига | kV | 2/2 | 2/2 | 2/2 | |
| Номинално ниво на изолация - Устойчиво напрежение на светлинен импулс - Интерфаза, земя | kV | 75/125 | 75/125 | 75/125 | |
| Номинално ниво на изолация - Светлинен импулс, издържано напрежение - изолиращо разстояние | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинален ток на късо съединение | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинален пиков ток на устойчивост | kA | 63 | —— | 63 |
| 7 | Номинален ток на късо съединение | kA | 63 | Ограничен от HV предпазител | 63 |
| 8 | Номинален ток на прекъсване на късо съединение | kA | —— | Ограничен от HV предпазител | 25/25 |
| 9 | Номинален предавателен ток | A | —— | 1700/1400 | —— |
| 10 | Номинален ток на прекъсване при активен товар | A | 630 | —— | —— |
| 11 | Номинален ток на прекъсване в затворена верига | A | 630 | —— | 630 |
| 12 | Механичен изключвател/CB за жизнено натоварване | пъти | 10000 | 10000 | 20000 |
| Механичен превключвател за изолация/заземяване | пъти | 5000 | 5000 | 5000 | |
| 13 | Съпротивление на веригата | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинално налягане на зареждане（20℃ манометрично налягане） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишен относителен процент на изтичане на газ | % | 0.05 | 0.05 | 0.05 |
| 16 | Степен на защита IP-шкаф | IP4X | IP4X | IP4X | |
| IP степен на защита - резервоар за газ | IP67 | IP67 | IP67 |
Основното предимство на серията USRM6 е способността й да се адаптира към различни структури на разпределителната мрежа. Клиенти може да използва C единици за превключване на товара, F единици за защита на трансформатора, V единици, където е защитата на прекъсвача изисква се и единици M или PT, когато са необходими измерване и измерване на напрежението.
За рингови мрежови приложения различни модули могат да се комбинират, за да образуват рингов главен шкаф. При бъдещо разширяване е необходимо, напълно изолираните и затворени съединители на шини позволяват свързването на допълнителни модули без промяна на основна платформа за разпределителна уредба.
Газовият резервоар от неръждаема стомана осигурява защита IP67, предотвратявайки навлизането на прах и вода в първичната част отделение за оборудване. Затворената конструкция също осигурява кратковременна защита срещу наводняване и кондензация.
Този дизайн е ценен за промишлени предприятия, подземни подстанции и други места, където влажността, прахът или замърсяването на околната среда може да повлияе на конвенционалното електрическо оборудване.
| Ключово съображение | Usune 630A Газова изолирана комутационна апаратура | Конвенционална разпределителна апаратура с въздушна изолация |
| Първичен кръг | Напълно затворен в резервоар за газ | По-изложен на околната среда |
| защита | Резервоар за газ IP67 | Повече зависи от условията на монтаж |
| Конфигурация | C/F/V/M/PT модулна комбинация | Обикновено фиксирана конфигурация на шкафа |
| Разширяване | Разширяема изолирана шинна връзка | Може да изисква допълнително място за инсталиране |
| Монтаж | Компактна структура | Обикновено изисква по-голямо разстояние |
| Адаптивност към околната среда | Намалено влияние от прах и влага | Повече зависи от околните условия |
| Безопасност | Затворена първична верига и механична блокировка | Защитата зависи от структурата на оборудването |
За фабрики с множество фидери и трансформаторни връзки, клиентите могат да комбинират C, F и V модули според различни функции на веригата. Модулната структура опростява конфигурацията на системата, докато затворената основна веригата поддържа надеждна работа в индустриални среди.
Когато пространството за монтаж е ограничено, компактната газоизолирана конструкция позволява превключване, защита и измерване функции, които да бъдат интегрирани в по-малък отпечатък. M и PT модули могат да бъдат добавени, когато проектът изисква специални измервателни функции.
За приложения с пръстеновидна мрежа множество функционални модули могат да се комбинират, за да образуват основен шкаф за пръстен. The разширяема шинна система осигурява допълнителна гъвкавост, когато разпределителната мрежа изисква бъдещо разширение.
Клиент производител избра Usune 630A Gas Insulated Switchgear за надстройка на разпределението на средно напрежение. The клиент, фокусиран върху компактен монтаж, надеждна работа и бъдещо разширяване. След кандидатстване клиентът оцених модулната C/F/V/M/PT конфигурация, която опрости системната интеграция и подобри пространството използване.
За проект за пръстеновидно разпределение, клиентът изискваше гъвкави комутационни и защитни функции. USRM6 серията отговаря на изискването чрез разширяеми модулни комбинации и изолирани шинни връзки. Клиентът разпозна неговата стабилна работа, компактен дизайн и удобна възможност за разширяване на системата.
Клиент, работещ в среда с висока влажност, избра комутационна апаратура Usune с газова изолация поради нейния IP67 конструкция на затворения резервоар за газ. Клиентът оцени подобрената защита срещу влага, конденз и външна замърсяване, спомагайки за намаляване на изискванията за поддръжка.
Zhejiang Usune Electric Co., Ltd. има изградени системи за управление съгласно ISO 9001 Система за управление на качеството, ISO 14001 Система за управление на околната среда и ISO 45001 Система за управление на здравето и безопасността при работа.

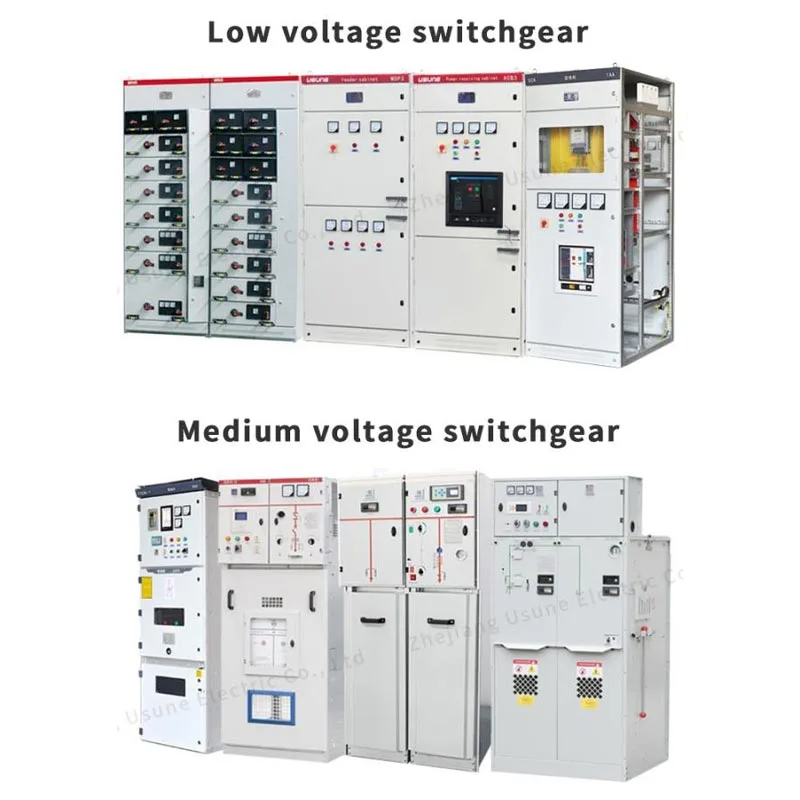

За да отговорят на различните изисквания на международния пазар, продуктите на разпределителната апаратура за средно напрежение на Usune са преминали съответните проверки IEC и GB стандартни типови тестове, като приложимите продукти получават CE сертификат. Тези сертификати и качество системите за управление поддържат постоянно качество на производството и предоставят документация за клиентите по време на техническите оценка и обществени поръчки за проекти.
Zhejiang Usune Electric Co., Ltd. съчетава модулен дизайн на разпределителна уредба, напълно затворена газова изолация IP67, гъвкава функционални конфигурации и управление на качеството за осигуряване на надеждни решения за разпределение на средно напрежение.
За клиенти, закупуващи 630A електрически панел с газова изолация, Usune може да предостави подходящи конфигурации според функциите на превключване, изискванията за защита, нуждите от измерване, разположението на шините и монтажа условия. Това позволява на клиентите да изградят компактна и гъвкава разпределителна система около тяхната действителна мощност изисквания за разпространение.
630A се отнася за конфигурацията на номиналния ток на разпределителната уредба. Действителният работен ток, нивото на напрежение и електрическата конфигурация трябва да бъде избрана според разпределителната система и проекта на клиента изисквания.
Системата поддържа превключвател за прекъсване на товара C, превключвател за прекъсване на товара F + комбиниран модул с предпазител, прекъсвач за V, M Измервателен модул и PT модул на шина PT. Тези модули могат да се комбинират според необходимото разпределение на мощността функции.
До шест стандартни модулни единици могат да бъдат формирани в един резервоар за изолационен газ SF6. Има и разширяеми конфигурации предлага се чрез напълно изолирани и затворени съединители за шини.
Газовият резервоар има степен на защита IP67, което спомага за защитата на първичната верига от прах, проникване на вода, условия на кондензация и краткотрайно наводняване.
