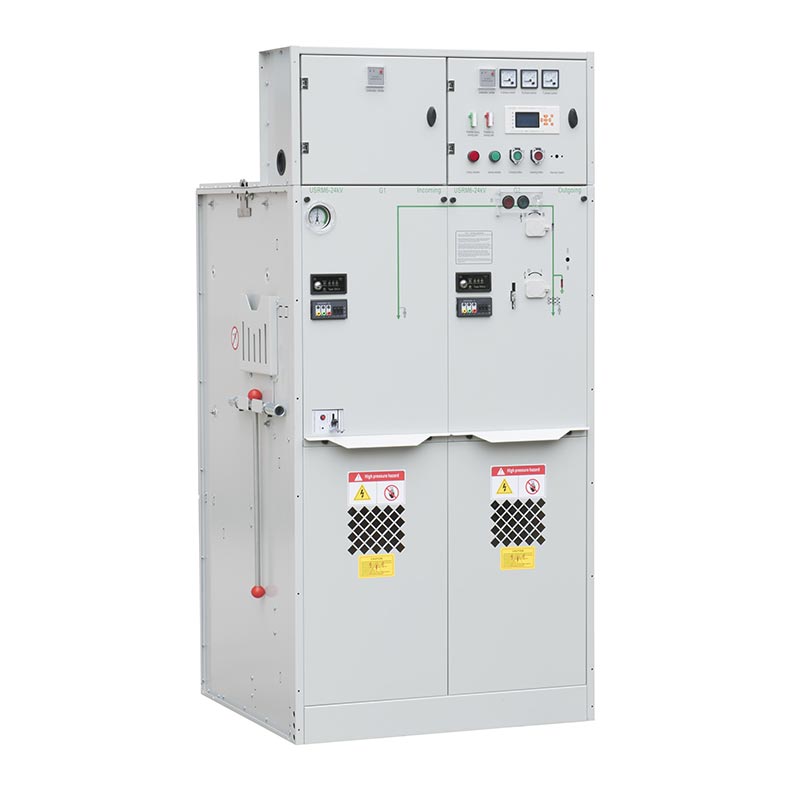

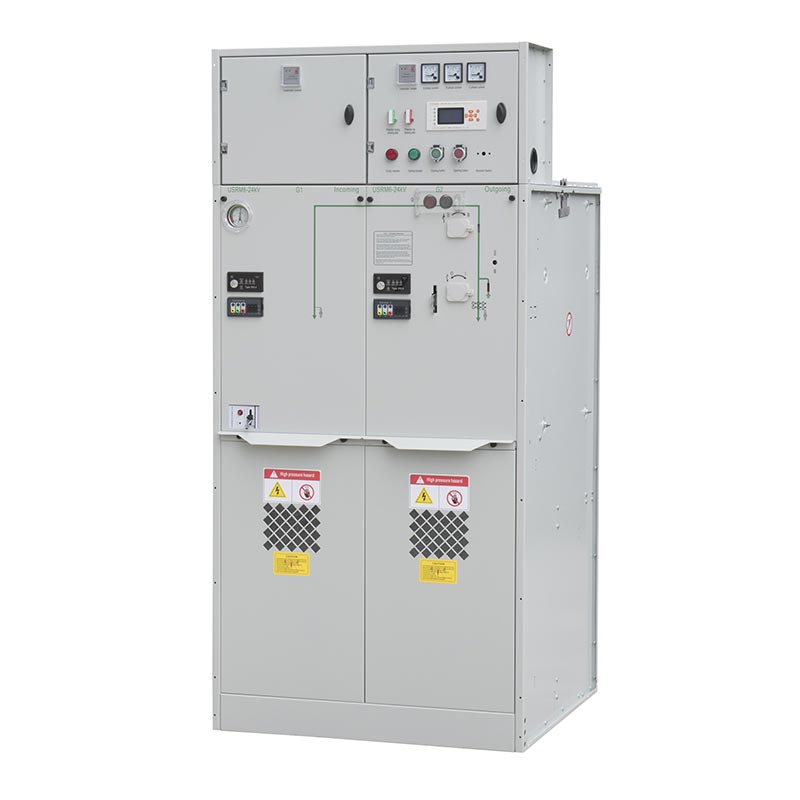

Газоизолираната разпределителна уредба Usune 24kV се предлага с различни функционални единици, за да съответства на конкретното разпределение изисквания. Блокът C е модул за прекъсване на товара за превключване на товара и управление на разпределението, модулът F е товар Комбиниран блок за прекъсвач и предпазител за защита на трансформатор и захранващо устройство, а V модулът е блок за прекъсвач за приложения, изискващи разширени комутационни и защитни функции.
Със своята компактна затворена структура, гъвкава функционална конфигурация и надеждни изолационни характеристики, Usune предоставя практично решение за клиенти, които искат да подобрят безопасността на електроразпределението, като същевременно намалят инсталацията пространство.
Запечатаният газоизолиран дизайн поставя основните електрически компоненти в затворен шкаф, намалявайки тяхната излагане на прах, влага и външно замърсяване. Тази компактна структура помага за оптимизиране на пространството за инсталиране и е особено подходящ за подстанции, промишлени предприятия и градски разпределителни проекти, където има налично пространство ограничен.
Usune 24kV газоизолирана разпределителна уредба поддържа различни функционални конфигурации според разпределителната мрежа изисквания. Модулът C използва превключвател за прекъсване на товара за надеждно превключване на товара, модулът F комбинира прекъсвач на товара превключвател с предпазители за защита на трансформатора и захранващото устройство, докато V модулът използва прекъсвач за приложения изискващи по-всеобхватни възможности за превключване и защита.
Разпределителната уредба е проектирана за околни температури от -40°C до +50°C, като средната 24-часова температура не над 35°C. Може да се използва на надморска височина до 4000 m, като трябва да се обърне специално внимание на зареждането с газ налягане, когато оборудването е инсталирано над 1000 m. За инсталации на голяма надморска височина, крайната конфигурация трябва да се потвърди с Usune според действителните условия на работа.
Затворената структура спомага за намаляване на влиянието на замърсяването на околната среда върху вътрешните компоненти, което може опростете рутинното управление на оборудването. Това прави разпределителната уредба подходяща за клиенти, които се нуждаят от надеждност оборудване средно напрежение с намалено натоварване на поддръжката.
Стандартната надморска височина на обслужване е до 4000 m. Когато оборудването е инсталирано на надморска височина над 1000 m, налягането на зареждане може да се регулира според действителната надморска височина на монтаж. За инсталации над 2000 m, трябва да се обърне специално внимание на пониженото атмосферно налягане и произтичащите от това изисквания за изолация.
Оборудването е предназначено за температурен диапазон на околната среда от -40°C до +50°C, със средна температура над 24 часа не повече от 35°C. Този широк работен температурен диапазон позволява на разпределителната уредба да обслужва както студен регион, така и приложения в горещ климат, когато общите условия на проекта отговарят на определените изисквания.
Относителната влажност е предназначена за условия не повече от 95% в рамките на 24 часа и не повече от 90% на месечна база. Инсталационната среда също не трябва да съдържа експлозивни или корозивни газове, които биха могли влияят неблагоприятно на оборудването.
Разпределителната апаратура трябва да се монтира на места без експлозивни или корозивни газове или силен удар и удар. The нивото на замърсяване на околната среда не трябва да надвишава ниво III съгласно GB/T 5582. Специални работни условия трябва да бъде съобщено на производителя преди производството, така че да може да бъде подходящата конфигурация на оборудването потвърдено.
Устройството C е предназначено за превключване на товари със средно напрежение и управление на разпределението. Осигурява практичен конфигурация за захранващи и мрежови приложения, където се изисква надеждно превключване на товара без необходимост от a защитно устройство, базирано на прекъсвач.
Модулът F комбинира прекъсвач на товара с предпазители, за да осигури превключващи и защитни функции. Особено е подходящ за приложения на захранващи трансформатори, където има компактно оборудване и ефективна защита от късо съединение изисква се.
V модулът използва прекъсвач за приложения, изискващи по-всеобхватни превключващи и защитни функции. Подходящ е за разпределителни системи със средно напрежение, където има прекъсване на веригата и координация на защитата важни изисквания.
| не | Предмети | единица | Устройство за прекъсване на товара | комбинирана единица | Устройство за прекъсвач |
| 1 | Номинално напрежение | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална честота | Hz | 50 | 50 | 50 |
| 3 | Номинален ток | A | 630 | 125 (зависи от тока на предпазителя) | 630 |
| 4 | Номинално ниво на изолация - 1 мин. Честотно издържано напрежение - Между фаза, земя | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолация - 1 мин. Издържано на честота разстояние на изолиране на напрежението | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолация - 1 мин. Честота на издържано напрежение - Контролна и спомагателна верига | kV | 2/2 | 2/2 | 2/2 | |
| Номинално ниво на изолация - Устойчиво напрежение на светлинен импулс - Интерфаза, земя | kV | 75/125 | 75/125 | 75/125 | |
| Номинално ниво на изолация - Светлинен импулс, издържано напрежение - изолиращо разстояние | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинален ток на късо съединение | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинален пиков ток на устойчивост | kA | 63 | —— | 63 |
| 7 | Номинален ток на късо съединение | kA | 63 | Ограничен от HV предпазител | 63 |
| 8 | Номинален ток на прекъсване на късо съединение | kA | —— | Ограничен от HV предпазител | 25/25 |
| 9 | Номинален предавателен ток | A | —— | 1700/1400 | —— |
| 10 | Номинален ток на прекъсване при активен товар | A | 630 | —— | —— |
| 11 | Номинален ток на прекъсване в затворена верига | A | 630 | —— | 630 |
| 12 | Механичен изключвател/CB за жизнено натоварване | пъти | 10000 | 10000 | 20000 |
| Механичен превключвател за изолация/заземяване | пъти | 5000 | 5000 | 5000 | |
| 13 | Съпротивление на веригата | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинално налягане на зареждане（20℃ манометрично налягане） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишен относителен процент на изтичане на газ | % | 0.05 | 0.05 | 0.05 |
| 16 | Степен на защита IP-шкаф | IP4X | IP4X | IP4X | |
| IP степен на защита - резервоар за газ | IP67 | IP67 | IP67 |
Usune 24kV газоизолирана разпределителна уредба може да се използва в промишлени предприятия, където надеждно превключване на средно напрежение и защитата е от съществено значение за непрекъснатото производство. Компактният корпус спомага за оптимизиране на пространството в електрическата стая, докато конфигурациите C, F и V позволяват оборудването да бъде съчетано с различни захранващи устройства и трансформатори изисквания.
Модулите F и V могат да бъдат конфигурирани за трансформаторни и захранващи приложения, където функциите за защита и превключване трябва да бъдат интегрирани в компактна система със средно напрежение. Затвореният дизайн също помага за вътрешната защита компоненти от замърсяване на околната среда.
Градските подстанции, търговски обекти и инфраструктурни проекти често имат строги изисквания за оборудване размер и експлоатационна надеждност. Компактният дизайн на Usune 24kV газоизолирана разпределителна уредба го прави подходящ за проекти, при които пространството за монтаж е ограничено и се изисква надеждно разпределение на средно напрежение.
Комутационната апаратура с газова изолация използва затворена и компактна структура, позволяваща необходимото превключване и защита функции, които да бъдат интегрирани в по-малък инсталационен отпечатък. Като цяло традиционна разпределителна апаратура с въздушна изолация изисква по-големи електрически разстояния, което води до по-високи изисквания за пространство.
Затворената структура на комутационната апаратура с газова изолация Usune намалява директното излагане на вътрешните електрически компоненти на прах, влага и външно замърсяване. Традиционното оборудване с въздушна изолация е по-зависимо от заобикалящата инсталационна среда и може да изисква допълнителна защита на околната среда на взискателни места.
Модулите C, F и V позволяват на клиентите да избират различни комутационни и защитни функции според техните изисквания за разпространение. Този модулен подход осигурява по-голяма гъвкавост в сравнение с използването на едно фиксирано разпределително устройство конфигурация за различни приложения.
Usune 24kV газоизолирана разпределителна уредба е проектирана с позоваване на приложимите китайски стандарти за средно напрежение комутационна апаратура и електрическо оборудване, включително GB 3804-2004 за високоволтови променливотокови прекъсвачи на натоварване, GB 1984-2014 за високоволтови променливотокови прекъсвачи, GB 16926-2009 за високоволтови променливотокови комбинации превключвател-предпазител и GB 1985-2014 за високоволтови AC изолационни и заземителни превключватели.
Оборудването също се позовава на GB 3906-2006 за 3,6 kV–40,5 kV AC комутационна и контролна апаратура в метален корпус, GB/T 11022-2011 за общи технически изисквания за високоволтова комутационна и контролна апаратура, GB 4208-2008 за корпус защита, GB/T 5582-1993 за външни нива на замърсяване на изолацията и DL/T 404-2007 за комутационни уреди с променлив ток в метален корпус и контролна апаратура.
Други приложими изисквания включват GB/T 13384-2008 за технически условия на механични и електрически продукти, GB 191-2008 за опаковъчни и транспортни маркировки и GB 311.1-2012 за координиране на изолацията на високо напрежение преносно и разпределително оборудване. Окончателните приложими стандарти трябва да бъдат потвърдени в съответствие с продукта конфигурация и целеви пазар.
Разпределителната апаратура за средно напрежение Usune е била прилагана в индустриални проекти като химически заводи и производство съоръжения. Клиентите се фокусират върху стабилна работа, компактен монтаж и надеждна защита. The запечатаната газоизолирана структура спомага за намаляване на влиянието на прах, влажност и условия на околната среда, поддържайки дългосрочна надеждност на оборудването.
Продуктите на Usune са доставени за инфраструктурни и енергийни проекти, включително водноелектрически централи, нефт складови съоръжения и транспортни проекти. Клиентите оценяват гъвкавата C, F и V функционална конфигурация, което позволява разпределителната уредба да бъде адаптирана за различни изисквания за превключване, защита и разпределение.
Въз основа на проектни приложения, клиентите оценяват основно разпределителната уредба Usune за нейния компактен дизайн, надеждност изолационни характеристики, гъвкава конфигурация и ниски изисквания за поддръжка. Модулната структура помага клиентите избират подходящи решения според различните разпределителни системи за средно напрежение.
Zhejiang Usune Electric Co., Ltd. е изградила цялостна система за управление на качеството съгласно ISO 9001 Quality Система за управление, ISO 14001 Система за управление на околната среда и ISO 45001 Управление на здравето и безопасността при работа система.
За да отговори на различни пазарни изисквания, Usune 24kV газоизолирана разпределителна уредба е преминала съответния IEC и GB стандартен тип тестове и получен CE сертификат. Продуктите се произвеждат при строги процедури за контрол на качеството в подкрепа надеждна производителност, безопасност и съответствие за глобални приложения за разпределение на електроенергия със средно напрежение.
Определеният температурен диапазон на околната среда е от -40°C до +50°C, със средна температура за 24 часа не повече от 35°C.
Определената относителна влажност е не повече от 95% за 24 часа и не повече от 90% на месечна база. The оборудването трябва да се инсталира в среда без експлозивни или корозивни газове и в рамките на специфицираното ниво на замърсяване.
да Функционалните модули C, F и V могат да бъдат избрани според разпределителната мрежа на клиента, превключване и изисквания за защита. За специални работни среди клиентите трябва да предоставят съответните условия преди това поръчване, така че Usune да може да оцени подходящата конфигурация.
Дизайнът на продукта се позовава на приложимите стандарти GB и DL/T, включително изисквания, обхващащи прекъсвачи на товара, прекъсвачи, комбинации от предпазители, разпределителна апаратура в метален корпус, защита на корпуса, координация на изолацията и общи технически изисквания за комутационни апарати за високо напрежение.
Zhejiang Usune Electric Co., Ltd. осигурява електрооборудване средно напрежение за различно електроразпределение изисквания. Газоизолираната комутационна апаратура 24kV съчетава компактна затворена структура с гъвкави C, F и V функционални единици, позволяващи на клиентите да конфигурират оборудване според специфични мрежови изисквания.
Usune също поддържа техническа комуникация за специални условия на работа. За приложения, включващи високи надморска височина, екстремни температури или други нестандартни условия на околната среда, клиентите могат да предоставят подробности за проекта преди да поръчате, така че конфигурацията на оборудването и работните параметри да могат да бъдат правилно оценени.
