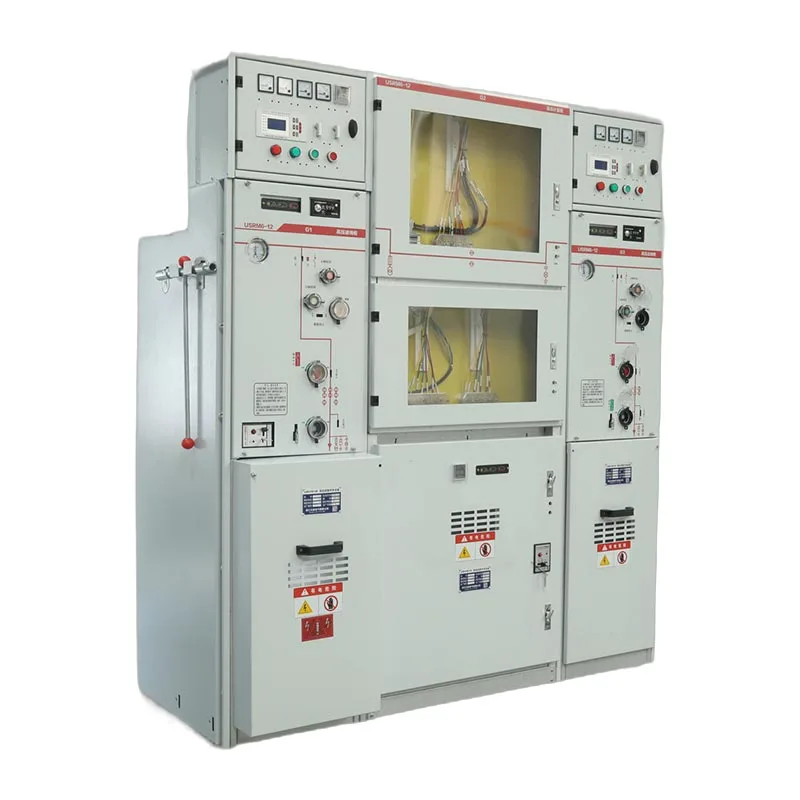

Различен от конвенционалните разпределителни уредби, които разчитат в голяма степен на инсталационна среда, Usune 11kv Sf6 Gis Gas Изолираната комутационна апаратура изолира основните електрически компоненти в запечатано газово отделение. Интегрираният механичен системата за блокиране помага за предотвратяване на неправилни операции, като подобрява както безопасността на оператора, така и надеждността на оборудването.
Разпределителната уредба се използва широко в трансформаторни подстанции, промишлени електроразпределителни системи, търговски сгради, инфраструктурни проекти и други 11kV приложения със средно напрежение, където са безопасността, надеждността и лесната работа съществено значение.
Компонентите на основната верига са затворени в запечатан резервоар за газ SF6, което намалява директното излагане на външни влияния условия на околната среда. Този дизайн помага за защита на електрическите компоненти от прах, влага, замърсяване и кондензация, подобряваща дългосрочната работна стабилност.
Затворената структура също така намалява изискването за пространство в сравнение с традиционните разпределителни уреди с въздушна изолация Usune 11kv Sf6 Gis Газова изолирана комутационна апаратура, подходяща за компактни подстанции и електрически помещения с ограничено пространство.

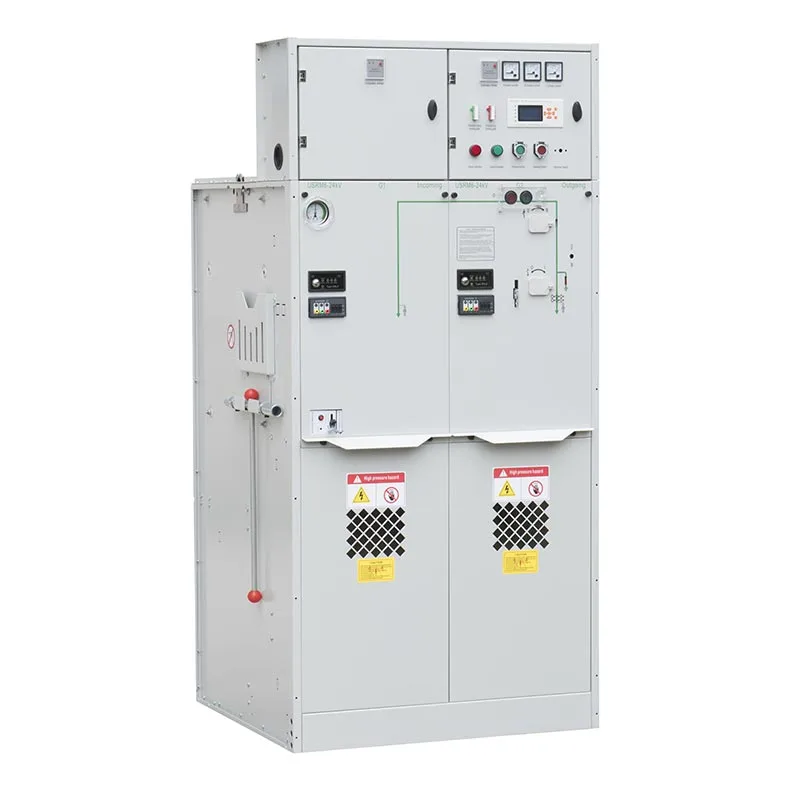

Usune 11kV SF6 GIS е проектиран с множество механични предпазни защити за предотвратяване на неправилна работа. Всички превключвателите трябва да се управляват с помощта на специалната работна ръкохватка, осигуряваща контролирани процедури за превключване.
Превключвателят за прекъсване на товара или вакуумният прекъсвач и съответният заземяващ прекъсвач са оборудвани с вътрешен механично блокиране. Допълнителна блокировка с катинар може да се приложи, когато е необходимо, осигурявайки по-висока сигурност по време на поддръжка и експлоатация.
Долната врата може да се отвори само когато превключвателят за заземяване е затворен и прекъсвачът на товара е отворен положение, което предотвратява достъпа до части под напрежение.
Превключвателят за заземяване не може да се задейства, когато долната врата е отворена, което помага за предотвратяване на опасни условия за поддръжка.
Превключвателят за прекъсване на товара не може да бъде затворен, когато превключвателят за заземяване е затворен, а превключвателят за заземяване не може да бъде работи, когато прекъсвачът на товара е затворен.
За работа със захранване вратата на кабелното отделение трябва първо да се затвори. Трипозиционният превключвател е тогава работи от заземено положение до изолирано положение и накрая до затворено положение.
За изолиране на захранването, трипозиционният превключвател се управлява от затворено положение до изолирано положение и след това до заземена позиция, позволяваща безопасен достъп до кабелното отделение.
| не | Предмети | единица | Устройство за прекъсване на товара | комбинирана единица | Устройство за прекъсвач |
| 1 | Номинално напрежение | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална честота | Hz | 50 | 50 | 50 |
| 3 | Номинален ток | A | 630 | 125 (зависи от тока на предпазителя) | 630 |
| 4 | Номинално ниво на изолация - 1 мин. Честотно издържано напрежение - Между фаза, земя | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолация - 1 мин. Издържано на честота разстояние на изолиране на напрежението | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолация - 1 мин. Честота на издържано напрежение - Контролна и спомагателна верига | kV | 2/2 | 2/2 | 2/2 | |
| Номинално ниво на изолация - Устойчиво напрежение на светлинен импулс - Интерфаза, земя | kV | 75/125 | 75/125 | 75/125 | |
| Номинално ниво на изолация - Светлинен импулс, издържано напрежение - изолиращо разстояние | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинален ток на късо съединение | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинален пиков ток на устойчивост | kA | 63 | —— | 63 |
| 7 | Номинален ток на късо съединение | kA | 63 | Ограничен от HV предпазител | 63 |
| 8 | Номинален ток на прекъсване на късо съединение | kA | —— | Ограничен от HV предпазител | 25/25 |
| 9 | Номинален предавателен ток | A | —— | 1700/1400 | —— |
| 10 | Номинален ток на прекъсване при активен товар | A | 630 | —— | —— |
| 11 | Номинален ток на прекъсване в затворена верига | A | 630 | —— | 630 |
| 12 | Механичен изключвател/CB за жизнено натоварване | пъти | 10000 | 10000 | 20000 |
| Механичен превключвател за изолация/заземяване | пъти | 5000 | 5000 | 5000 | |
| 13 | Съпротивление на веригата | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинално налягане на зареждане（20℃ манометрично налягане） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишен относителен процент на изтичане на газ | % | 0.05 | 0.05 | 0.05 |
| 16 | Степен на защита IP-шкаф | IP4X | IP4X | IP4X | |
| IP степен на защита - резервоар за газ | IP67 | IP67 | IP67 |
Операционният механизъм използва технология за зареждане на пружината, за да осигури стабилно превключване.
За комбинираното устройство за прекъсвач на натоварване и предпазител или за прекъсвач, пружината трябва да бъде натоварена преди превключване операция. Работната дръжка се завърта по посока на часовниковата стрелка за пълно зареждане, последвано от натискане на зеления бутон за затваряне бутон, за да завършите операцията по затваряне.
Отварянето се извършва чрез завъртане на работната ръкохватка обратно на часовниковата стрелка.
В приложения за защита на трансформатори, използващи вакуумни прекъсвачи, прекъсвачът може да се изключи през защитно реле при възникване на необичайни условия.
За комбинирани модули за прекъсвач на натоварване и предпазител, прекъсвачът на товара ще се задейства, когато индикаторът на предпазителя работи под условия на свръхток или късо съединение.
Usune 11kV SF6 GIS Газова изолирана разпределителна уредба може да бъде конфигурирана според различно разпределение на средно напрежение изисквания, включително:
● Приложения за защита на трансформатори
● Индустриални захранващи системи
● Пръстенови главни разпределителни мрежи
● Енергийни системи за търговски сгради
● Компактни подстанции
Запечатаната изолационна конструкция SF6 и надеждният оперативен механизъм правят оборудването подходящо за приложения, изискващи непрекъсната работа и високи стандарти за безопасност.
Газоизолирана комутационна апаратура Usune 11kv Sf6 Gis е проектирана за удобен транспорт и монтаж на място.
Оборудването е оборудвано с халки за повдигане за транспортиране с кран и може да се премества и с помощта на мотокари. Различните комбинации от модули са проектирани с практично подреждане на теглото, за да се опрости манипулирането по време на проекта монтаж.
Преди монтаж клиентите трябва да проверят състоянието на оборудването след транспортиране, включително:
● Наличие на работна ръкохватка
● Състояние на индикатора за налягане
● Работа с механични функции
● Всички видими повреди при транспортиране
Индикаторът за налягане трябва да остане в нормалната зелена зона преди пускане в експлоатация.

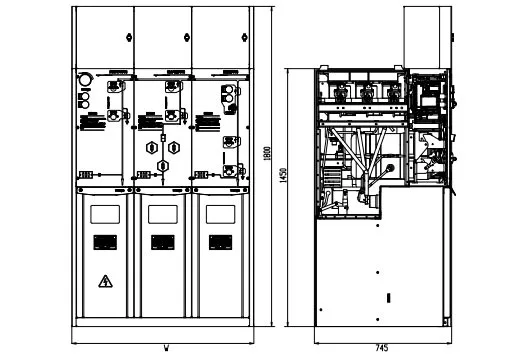

За безопасна и стабилна работа основата на инсталацията трябва да отговаря на следните изисквания:
● Носещата способност на земята трябва да бъде поне 500 kg/m²
● Монтажната повърхност трябва да остане равна и гладка
● Кабелните канали трябва да бъдат подготвени съгласно изискванията на проекта
● Кабелните канали трябва да бъдат правилно уплътнени, за да се предотврати проникването на влага
● Размерите на основния стоманен канал трябва да бъдат подготвени според чертежите на производителя
Правилната подготовка на основата помага да се осигури точен монтаж, надеждна кабелна връзка и дългосрочно оборудване изпълнение.
| Сравнение | Usune 11kV SF6 GIS | Традиционен AIS |
| Метод на изолация | SF6 газ изолирана запечатана структура | Въздушна изолация |
| Опазване на околната среда | По-малко засегнат от прах, влага и замърсяване | Повече зависи от инсталационната среда |
| Безопасност | Механична блокировка и пет предпазни защити | Защитата зависи от работните процедури |
| Инсталационно пространство | Компактен дизайн | Изисква по-голям просвет |
| Поддръжка | Намалени изисквания за поддръжка на околната среда | Изисква повече опазване на околната среда |
| Операция | Контролирана последователност на превключване | По-голяма зависимост от опита на оператора |
Клиент използва Usune 11kV SF6 GIS за индустриална електроразпределителна система, където безопасно превключване и ограничено пространството за инсталиране бяха ключови проблеми. След монтажа клиентът подчертава компактната структура на шкафа и механично блокиране, което прави ежедневните операции по превключване по-контролирани и намалява риска от неправилно операция.
За приложение за защита на трансформатор, клиентът избра конфигурацията на вакуумния прекъсвач с релейна защита. Клиентът намери функцията за автоматично изключване и ясната последователност на работа полезни за реагиране на необичайни текущи условия, като същевременно опростява рутинната работа.
По време на експлоатацията на обекта клиентите оцениха особено петте системи за блокиране на безопасността. Необходимата последователност между кабелната врата, превключвателят за заземяване и прекъсвачът на товара направиха процедурите за поддръжка по-ясни и помогнаха за предотвратяване на опасни достъп до кабелното отделение.
Zhejiang Usune Electric Co., Ltd. е изградила цялостна система за управление съгласно ISO 9001 за качество Система за управление, ISO 14001 Система за управление на околната среда и ISO 45001 Управление на здравето и безопасността при работа система.
За да отговорят на изискванията на международния пазар, продуктите на разпределителната апаратура за средно напрежение Usune са преминали съответните IEC и GB стандартните типови тестове и приложимите продукти са получили CE сертификат. Извършва се строг контрол на качеството през процесите на производство, проверка и тестване, за да се гарантира надеждна работа за глобално разпределение на енергия приложения.
Механичното блокиране предотвратява неправилни последователности на превключване между прекъсвачи на товара, прекъсвачи и заземителни превключватели. Помага за защита на операторите и оборудването по време на работа и поддръжка.
Преди монтаж клиентите трябва да проверят условията на транспортиране, състоянието на индикатора за налягане, работната дръжка наличност и механична работа. Всички повреди или липсващи части трябва да бъдат докладвани незабавно.
Подходящ е за трафопостове, промишлени предприятия, търговски обекти, инфраструктурни проекти и други 11kV разпределителни системи за средно напрежение, изискващи надеждна и безопасна работа.
Usune съчетава технология за изолация на газ SF6, механично безопасно блокиране, надеждни работни механизми и стриктен контрол на качеството, за да осигури безопасно и компактно решение за модерни 11kV разпределителни мрежи за средно напрежение.
