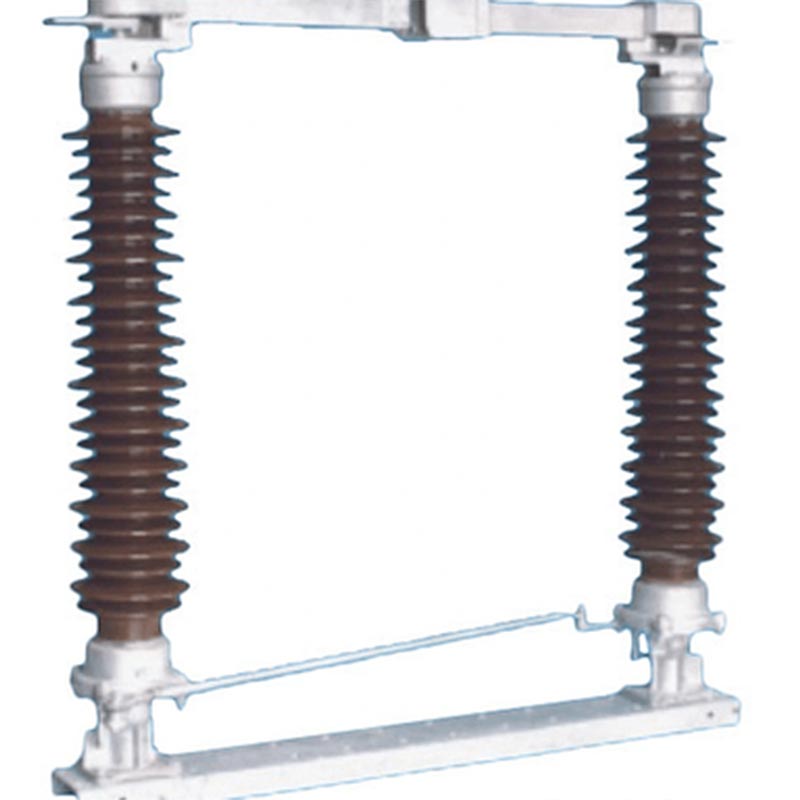

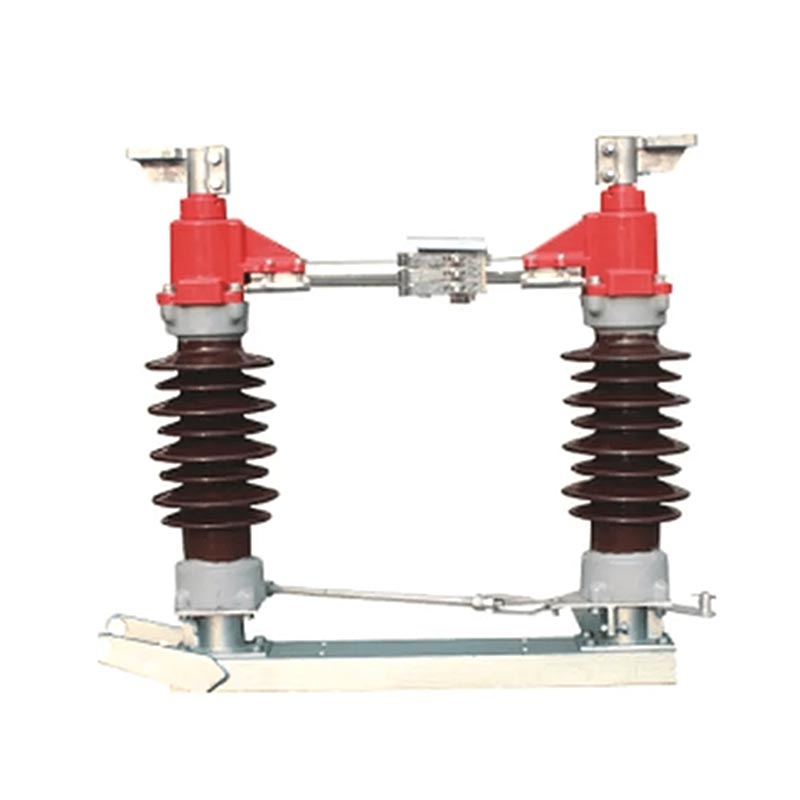

Разединител за външна подстанция

Разединителят за външна подстанция от серията Usune GW4 е основен продукт, независимо разработен и произведени от Usune. Подходящ е за AC вериги с номинална честота от 50Hz и номинално напрежение от 35kV до 170kV. Основно използван за отваряне и затваряне на верига при условия на празен ход, той е незаменима безопасност компонент в системите за пренос и разпределение на електроенергия. Може да служи и като основна единица за производни продукти в същата серия, предлагайки силна възможност за разширяване, за да отговори на нуждите на различни проекти.

Разединителят на външната подстанция приема хоризонтална въртяща се превключваща структура, характеризираща се със стабилност механични характеристики, високо ниво на изолация, силна устойчивост на замърсяване и удобна инсталация и поддръжка. Той ефективно изолира захранването, гарантира безопасността на поддръжката на електрическото оборудване и завършва операциите за превключване без натоварване, което го прави подходящ за различни тежки външни среди, като например висока надморска височина, ниска температура и силно замърсяване.

Основни продуктови функции

1. Изолация на захранването: Ефективно изключва оборудването от електрическата мрежа, като гарантира безопасността на поддръжката персонал и оборудване;
2. Дългосрочен капацитет на натоварване: Може стабилно да носи номинален ток на натоварване за продължителни периоди, осигурявайки непрекъсната мощност доставка;
3. Превключване на празен ход: Завършва превключването на празен ход на ненатоварени линии и трансформатори, както и превключване на шини операции, отговарящи на нуждите от гъвкаво регулиране на електрическата мрежа;
4. Защита от заземяване: Може да се конфигурира с превключвател за заземяване, ако е необходимо, за да се постигне надеждно заземяване на веригата, допълнително повишаване на оперативната безопасност.

Стандарти за съответствие

За да се гарантира качество на продукта и безопасност при работа, серията Usune GW4 стриктно се придържа към международните изисквания авторитетни стандарти, включително IEC 62271-102 „Променливотокови прекъсвачи за високо напрежение и заземяващи превключватели“ и IEC 60694 "Общи технически условия за комутационни и контролни апарати за високо напрежение". Фабриката внедрява a строг процес на проверка на качеството. Всеки продукт се подлага на цялостни тестове за ефективност, преди да напусне фабрика, за да гарантира, че всички параметри отговарят на стандартните изисквания.

Технически параметри на продукта Серията Usune GW4 включва множество модели като GW4(A)-35(D)(W), GW4(A)-126(D)(W), и GW4(A)-170(D)(W), с номинални токове, вариращи от 630A до 2500A, подходящи за различни нива на напрежение и натоварване сценарии. Основните технически параметри (ключови индикатори) са както следва:

В допълнение, продуктите са оборудвани с CS11, CS17D и CS14G ръчни механизми за управление и CJ2 електрически работни механизми. Конфигурациите на спомагателния превключвател са оптимизирани според вида на механизма, който трябва да се гарантира гъвкава и надеждна работа.

Основна продуктова структура

1. Запечатан корпус на лагера

Двойно уплътнен дизайн, модулът на вала се поддържа от два радиални сачмени лагера, ефективно предотвратяващи проникване на влага, прах и вредни газове.

2. Самодействащ контактен пръст

Средният контакт използва самодействащ контактен пръст, което елиминира необходимостта от пружина. Разчита се на собствените си еластичност за захващане на контакта, осигурявайки стабилен контакт и намалявайки разходите за поддръжка.

3. Свързваща се структура

Главната проводима верига и заземителният превключвател са оборудвани с механизъм за блокиране, който гарантира, че превключвателят за заземяване не може да се затвори, когато главната верига е затворена, и обратното, предотвратявайки неправилна работа.

4. Гъвкава връзка

Гъвкавата връзка вътре в изходящата основа е здраво фиксирана към проводящия прът и клемната плоча. Без масло самосмазващите се лагери осигуряват плавно въртене и удължават експлоатационния живот.

Основни функции

1. Професионален дизайн + патентна защита

Usune има професионален екип за научноизследователска и развойна дейност с дългогодишен опит в проектирането на високоволтово електрическо оборудване. The Структурата на проводящия компонент от серията GW4 е получила национален патент за полезен модел. Контактният пръст използва a нов материал с висока якост, висока проводимост и висока еластичност, избягвайки проблеми като пружинна корозия, намалена сила на затягане поради термично отгряване и повишена контактна устойчивост.

2. Зряла производителност + надеждна технология

Серията GW4 е на пазара от много години, със зряла производствена технология и стабилна производителност. Въртящите се компоненти се характеризират с дизайн без нужда от поддръжка, а трансмисионните части използват щифтове от неръждаема стомана, сдвоени с найлонови втулки, съдържащи молибденов дисулфид. Стоманените компоненти се подлагат на горещо поцинковане, за да се осигури гладкост работа и дълготрайна защита от ръжда.

3. Стандартно съответствие + строг контрол на качеството

Като професионален производител, Usune стриктно се придържа към международните стандарти в своя производствен процес. The фабриката може да се похвали с цялостна система за контрол на качеството, която контролира целия процес от доставката на суровини за сглобяване и тестване на продукта. Продуктите са преминали множество авторитетни тестове и сертификати, както и техните представянето е широко признато в индустрията.

4. Надеждно качество + цялостно обслужване

Usune дава приоритет на удовлетвореността на клиентите, предоставяйки изчерпателна предпродажбена консултация, насоки за инсталиране и следпродажбени услуги по поддръжка. Продуктите имат дълъг експлоатационен живот и ниски разходи за поддръжка, както и фабриката осигурява цялостна следпродажбена поддръжка за справяне с притесненията на клиентите.

Приложна среда

Разединителят за външна подстанция от серията Usune GW4 е проектиран за тежки външни среди, показващи силна адаптивност към околната среда. Условията на работа трябва да отговарят на следните изисквания: надморска височина не превишава 2000м; околна температура -40℃ до +40℃; скорост на вятъра не повече от 34 m/s; сеизмичен интензитет не повече от 8 градуса; дебелина на глазурата не повече от 10 mm; липса на силен прах, химическа корозия, силни вибрации и запалими/експлозивни опасности; и равна инсталационна основа. Ако средата на приложението на потребителя надвишава по-горе изисквания, персонализирано решение може да бъде договорено с Usune.

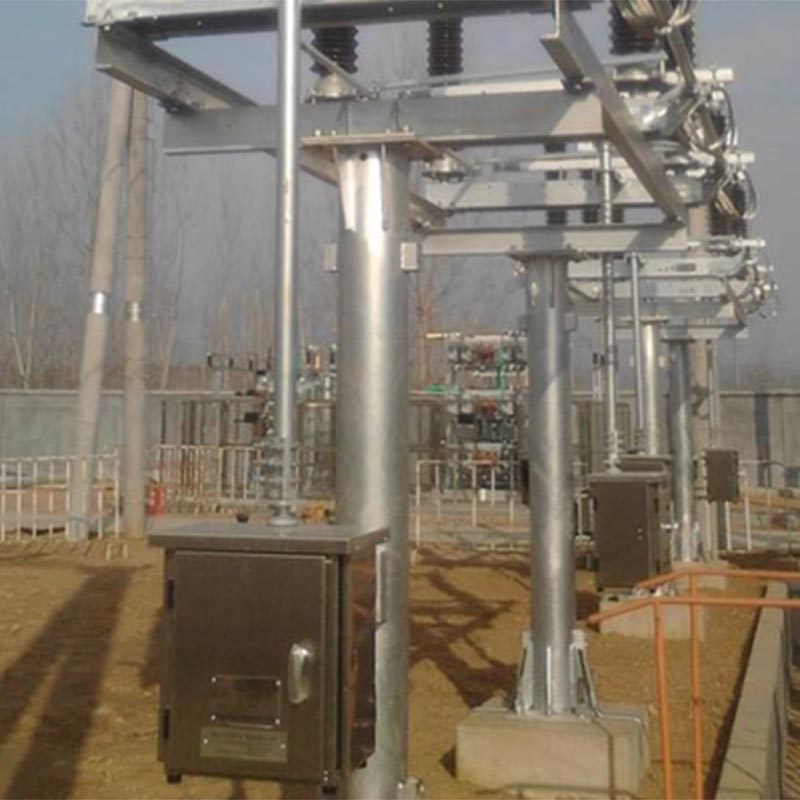

Реален случай на приложение

Име на проекта: Проект за обновяване на външна подстанция 110kV в Северен Китай

Предистория на проекта: Тази подстанция се намира в северен китайски град, преживяващ тежки зими (минимум температура -35℃) и чести силни ветрове. Оригиналният разединител страда от лоша ниска температура устойчивост, нестабилна работа и високи разходи за поддръжка. След цялостно сравнение, екипът на проекта избра Usune GW4-126(D)(W)/1250 разединител за външна подстанция. Usune предостави цялостен продукт пакетни услуги и насоки за инсталиране.

Резултати от приложението: Продуктът работи стабилно в продължение на 3 години след пускане в експлоатация, демонстрирайки отлично устойчивост на ниска температура и устойчивост на вятър. Операциите му по отваряне и затваряне са гъвкави и надеждни. The функцията за самопочистване на контакта ефективно предотвратява повреди на контакта, причинени от натрупване на прах и сняг, и дизайнът без нужда от поддръжка намалява ежедневното натоварване на поддръжката на подстанцията. Собственикът на проекта високо признава производителността и следпродажбеното обслужване на продуктите на Usune и е подписал дългосрочно сътрудничество споразумение с Usune, което го определя като определен производител за последващи проекти за обновяване на подстанции.

ЧЗВ

Q1: Какво трябва да направя, ако прекъсвачът от серията Usune GW4 не успее да се отвори или затвори правилно по време на употреба?

A1: Първо проверете визуално дали свързващият прът е деформиран, дали съединението е разхлабено и дали скобата е разхлабена или се плъзга. Необходимо е да се смени деформирана биела; хлабави стави и скоби трябва да бъдат затегнати с динамометричен ключ според въртящия момент, посочен в ръководството (вижте таблица 5). Ако ръководството работният въртящ момент се увеличава значително, това може да се дължи на засъхнала смазка върху въртящите се части или ръжда по щифт на вала. Почистете и смажете въртящите се части, за да осигурите гладка работа.

Q2: Какви са циклите на поддръжка и ключовите моменти за прекъсвачите от серията Usune GW4?

A2: Продуктът е проектиран да не изисква поддръжка, но се препоръчва редовна проверка и поддръжка, за да се гарантира дългосрочна стабилна работа: Проста проверка на място трябва да се извършва на всеки 2 години; когато не работи, поддръжката трябва да се извършва на всеки 5 години или на всеки 2000 операции; трябва да се извършва основен ремонт на всеки 10 години или на всеки 5000 операции. Ключовите моменти от поддръжката включват: проверка на целостта на механичните части и изолатори, измерване на съпротивлението на основната проводима верига, проверка на затягането на болтовете и тестване на работно състояние на спомагателни превключватели и блокиращи електрически компоненти.

Инструкции за доставка и поръчка на продукта

1. Пълнота на доставката на продукта: Всеки прекъсвач и заземяващ превключвател от серия Usune GW4 се доставят с аксесоари за монтаж и задвижващ механизъм, поръчан от потребителя, заедно с продуктов сертификат, ръководство за инсталиране и експлоатация и списък с аксесоари, за да се осигури безпроблемна инсталация и употреба.

2. Инструкции за поръчка При поръчка, моля, посочете: модел на продукта, име, номинален ток, номинално напрежение, дали превключвателят за заземяване е конфигуриран (единично заземяване/двойно заземяване); тип, модел и име на операционната система механизъм; захранване и номинално напрежение на електромагнитната брава (ако има такава); модел и управляващо напрежение на електрически задвижващ механизъм (ако има такъв). Ако са необходими специални технически документи или аксесоари за монтаж, моля уточнявайте при поръчка.

1. Основа за докосване с пръст
2. Докосване с пръсти
3. Магнитна заключваща плоча
4. Болт
5. Контакт
Фигура 2 Схематична диаграма на доминиращи електрически контактни точки

1. Статична контактна глава на шлифован нож
2. Контактен пръст
3. Плоча за позициониране
4. Тръба за шлифован нож
Фигура 3 Схематична диаграма на позицията на заземителната тръба и позициониращата плоча

Фигура 4 Диаграма на повдигане

Референция на проекта
