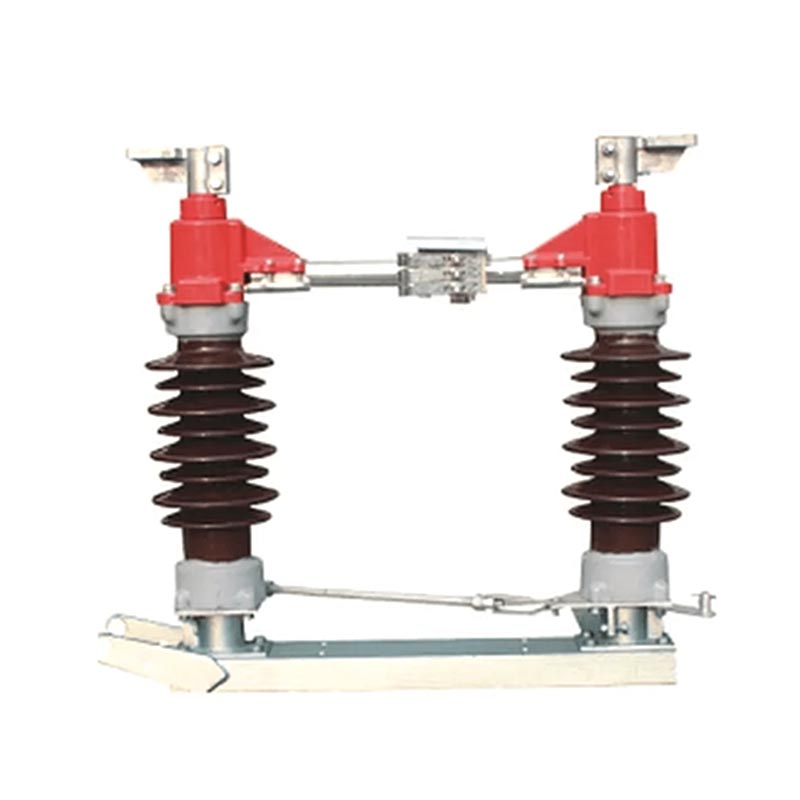

Изолационен превключвател Външен Ръчен Моторизиран

Изолационният превключвател Outdoor Manual Motorized е основен продукт на Usune, специално проектиран за променлив ток на открито вериги с номинална честота 50Hz и номинално напрежение 35kV~170kV. Това е ключова част от оборудването за осигуряване на безопасна и стабилна работа на енергийните системи и може да служи и като основен възел за тази серия от производни продукти. Продуктите се произвеждат в строго съответствие с IEC 62271-102 „Високо напрежение AC прекъсвачи и заземителни превключватели" и IEC 60694 "Общи технически условия за комутационни апарати за високо напрежение и контролна апаратура", гарантирайки професионална експертиза и надеждност на продукта.

Отличаващ се с хоризонтална въртяща се превключваща структура, този превключвател може да се похвали с високи нива на изолация, силно замърсяване устойчивост, стабилни механични характеристики и удобна инсталация и поддръжка. Поддържа както ръчно, така и електрическа работа и може да се конфигурира със заземителен ключ, ако е необходимо. Адаптивен е към сурови условия на открито среди като голяма надморска височина, ниски температури и силно замърсяване. Като надежден доставчик, Usune строго спазва международните стандарти и стриктно контролира качеството на продуктите, за да предостави на клиентите високо качество, безопасни и издръжливи прекъсвачи.

Основни сценарии за приложение

Външният ръчен моторизиран изолационен превключвател се използва широко в системи за пренос и разпределение на енергия на открито в електрически мрежи, промишлени и минни предприятия, градско строителство и производство на нова енергия. Така е подходящ за приложения, изискващи често изолиране на захранването и поддръжка на безопасността, и е особено подходящ за тежки външни среди, ефективно осигуряване на непрекъснатост и безопасност на захранването.

Основни параметри на продукта

Продуктът се отличава с отлични технически характеристики и покрива различни спецификации. Неговите основни параметри са както следва:
- Номинално напрежение: 35kV~170kV
- Номинален ток: 630A~2500A
- Номинален краткотраен ток: 20kA/s~50kA/s
- Номинален пиков ток на издръжливост: 50kA~125kA
- Съпротивление на основната верига: ≤125μΩ (варира в зависимост от модела)
- Издържано напрежение на мощност за една минута: 80kV~200kV
- Устойчиво напрежение на импулс на мълния: 115kV~860kV (варира в зависимост от модела и заземителния ключ)
- Работен механизъм: Ръчен (серия CS11, CS17D, CS14G) или електрически (тип CJ2)

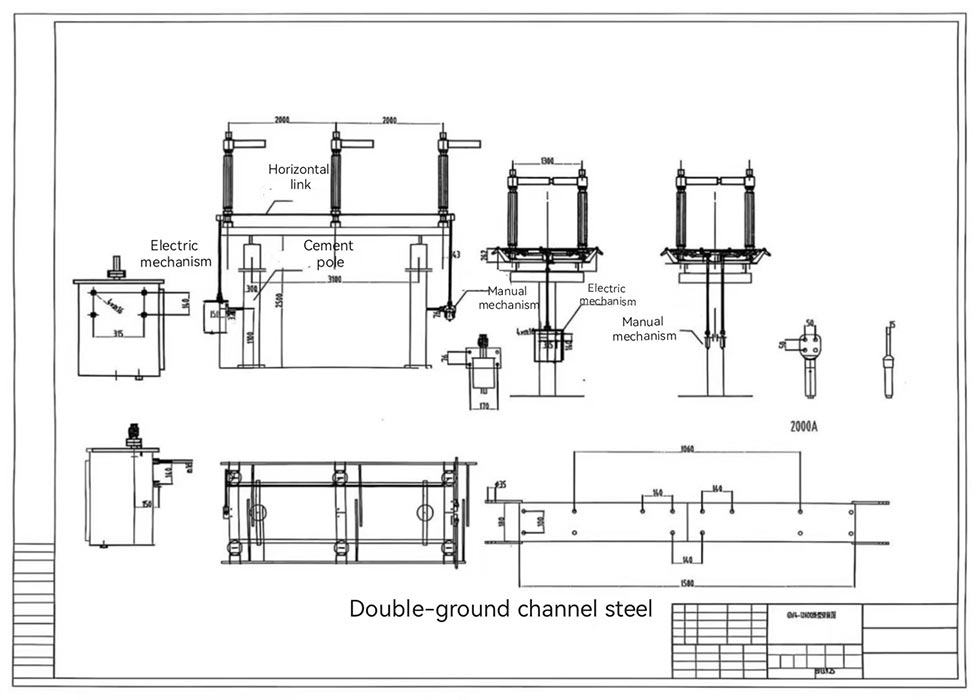

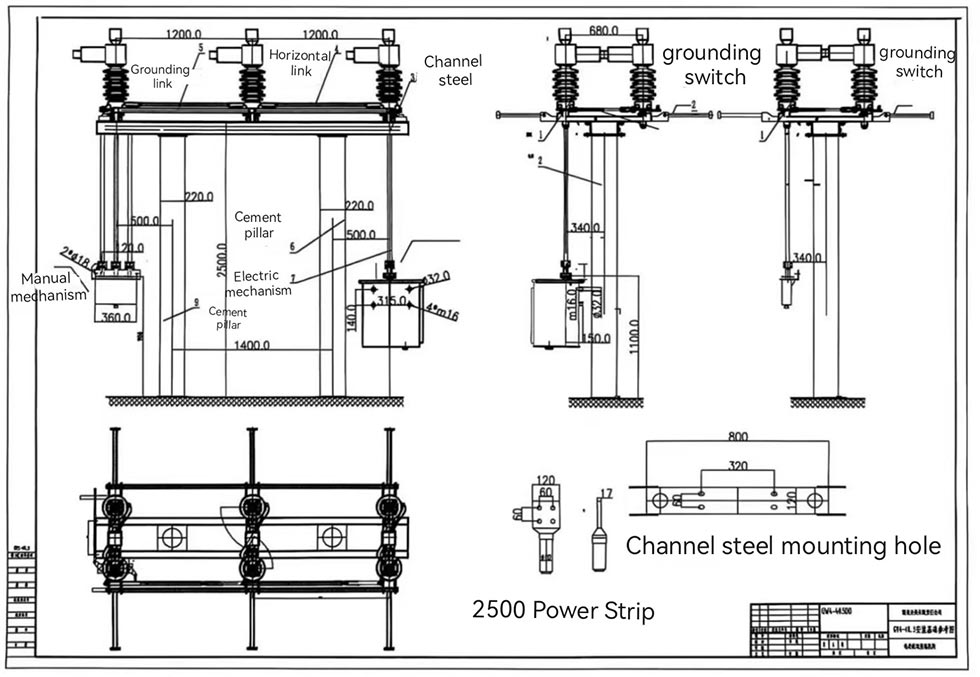

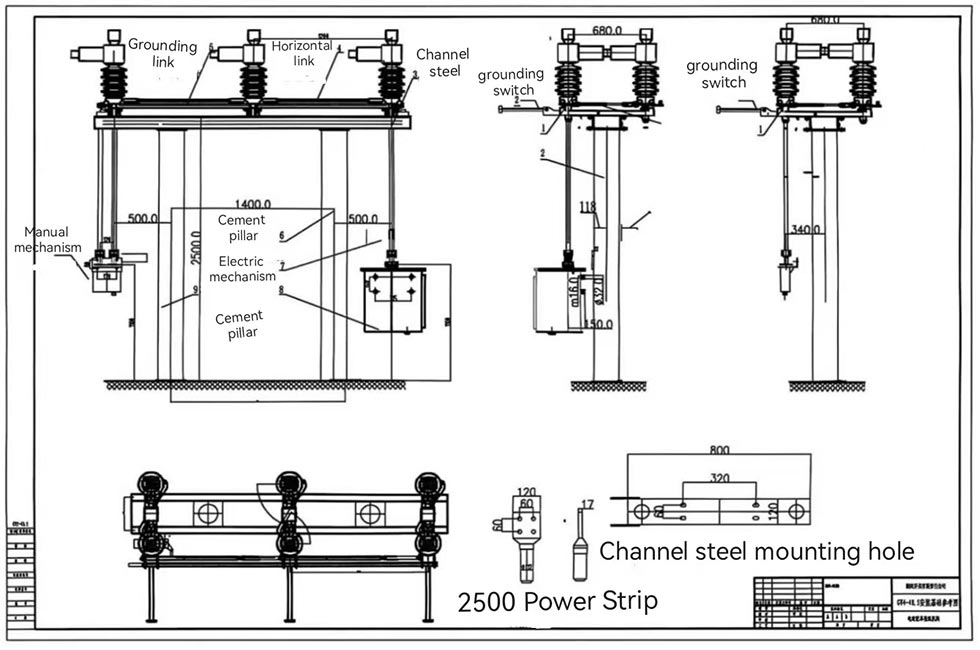

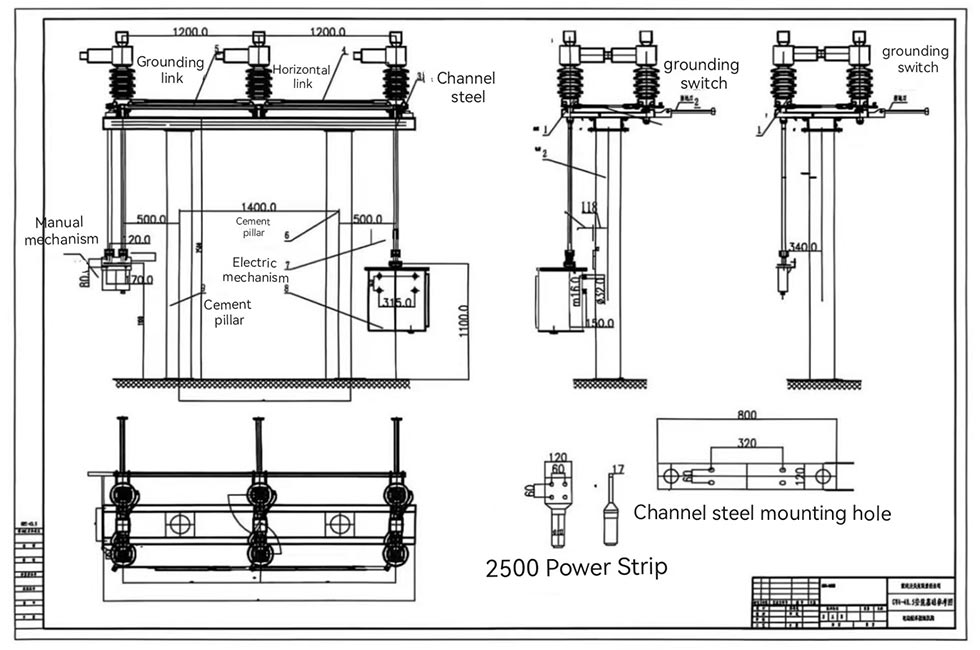

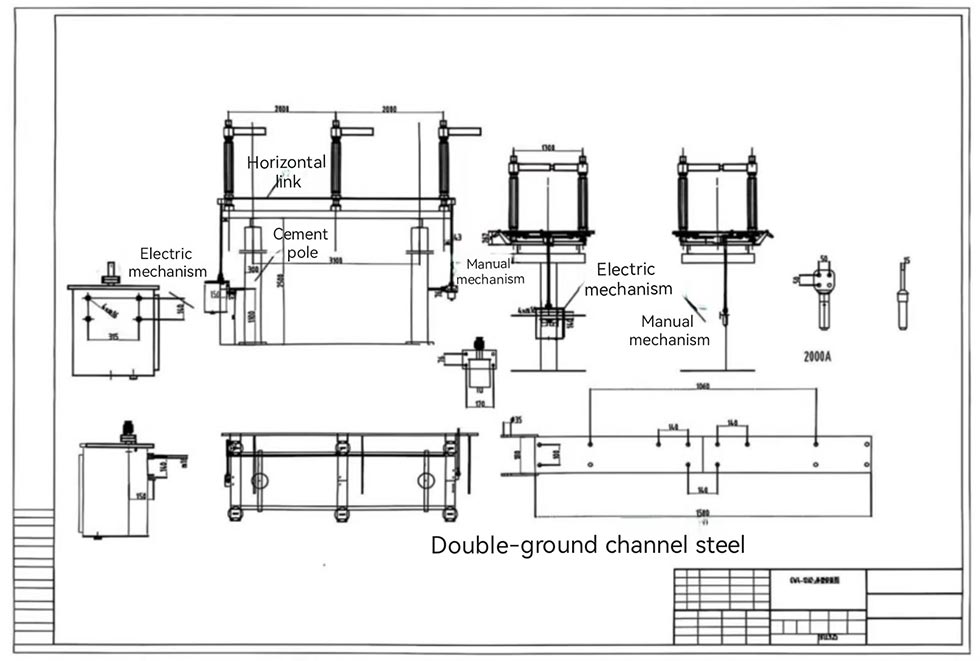

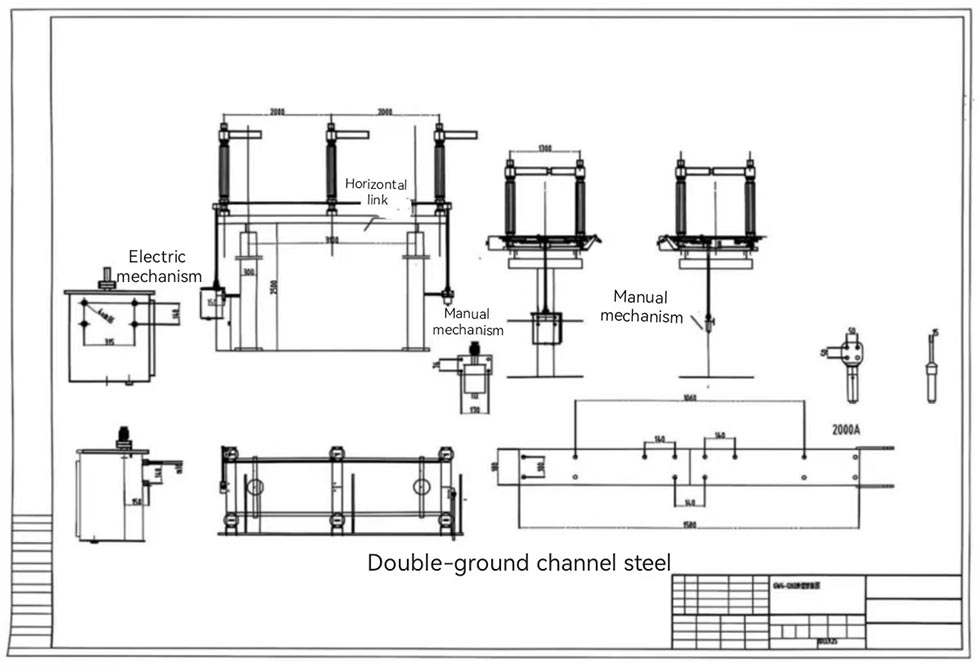

Основна структура на продукта

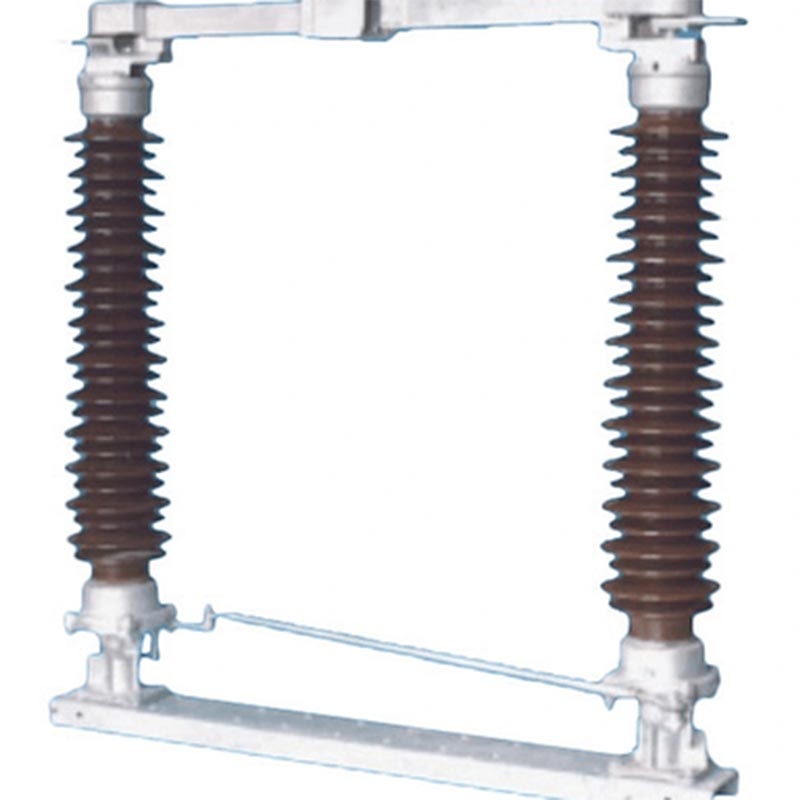

Изолационен превключвател Външен Ръчен Моторизиран използва двуколонна ръкостискаща структура. Всяка фаза се състои от основа, стълбови изолатори, изходящи клеми и контакти. Двата стълбови изолатора са монтирани успоредно един на друг лагерни гнезда в двата края на основата и перпендикулярно на основата. Основната проводяща част се върти приблизително 90° с изолаторите на стълбовете. Средният контакт разполага със самопочистваща се въртяща се структура, която премахва праха и мръсотия от контакта по време на отваряне и затваряне, осигурявайки надежден контакт. Въртящите се части приемат запечатан, дизайн без нужда от поддръжка, а трансмисионните компоненти използват щифтове от неръждаема стомана и молибден найлонови втулки, съдържащи дисулфид, които са устойчиви на корозия и не ръждясват.

Основни характеристики на продукта

1. Висока надеждност

Контактните пръсти използват нов тип материал с висока якост, висока проводимост и висока еластичност. Разчитат на тяхната собствена еластичност за захващане на контактите, избягвайки повреда на контакта, причинена от корозия на пружината и топлинно отгряване. Тази проводяща съставна структура е получила национален патент за полезен модел.

2. Адаптивност към сурови условия

Адаптивен към надморска височина ≤2000m, околни температури -40℃ до +40℃, скорости на вятъра ≤34m/s и сеизмичен интензитет ≤8 степени. Разстоянието на пълзене отговаря на изискванията за клас III или IV на GB/T5582. Силна устойчивост на замърсяване и заледяване (дебелина на леда ≤10mm).

3. Двойни режими на работа

Поддържа както ръчна, така и електрическа работа, избираема според нуждите. Ръчният механизъм е лесен за работа, докато електрическият механизъм (тип CJ2) се задвижва от AC мотор чрез редуктор, предлагащ висока ефективност и трудоспестяваща производителност.

4. Блокировка за безопасност

Когато е оборудван със заземителен превключвател, главната проводима верига и заземителният превключвател са надеждни блокиран, като се гарантира, че заземителният превключвател не може да се затвори, когато главната верига е затворена, и обратното, предотвратяване на случайна работа.

5. Удобен монтаж и поддръжка

Фаза към фаза и вертикалните свързващи пръти приемат затягаща структура, елиминирайки необходимостта от щифтове и заваряване, което води до висока ефективност на монтажа. Въртящите се части не изискват поддръжка, което опростява рутината проверки и поддръжка, намалявайки дългосрочните оперативни разходи.

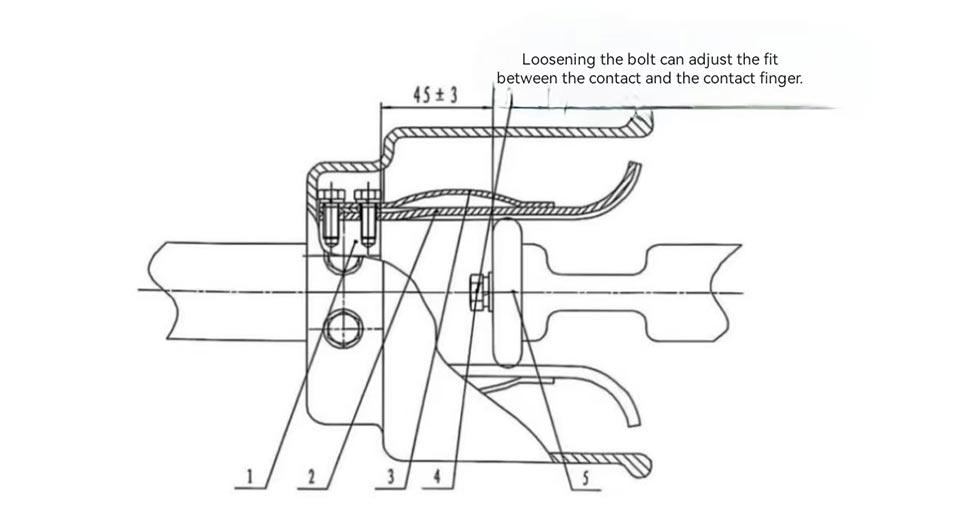

1. Основа за докосване с пръст
2. Докосване с пръсти
3. Магнитна заключваща плоча
4. Болт
5. Контакт

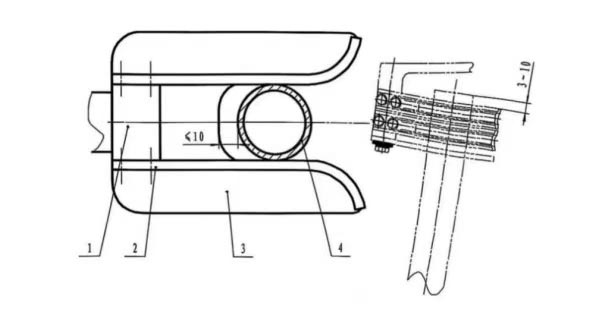

Фигура 2 Схематична диаграма на доминиращи електрически контактни точки

1. Статична контактна глава на шлифован нож
2. Контактен пръст
3. Плоча за позициониране
4. Тръба за шлифован нож
Фигура 3 Схематична диаграма на позицията на заземителната тръба и позициониращата плоча

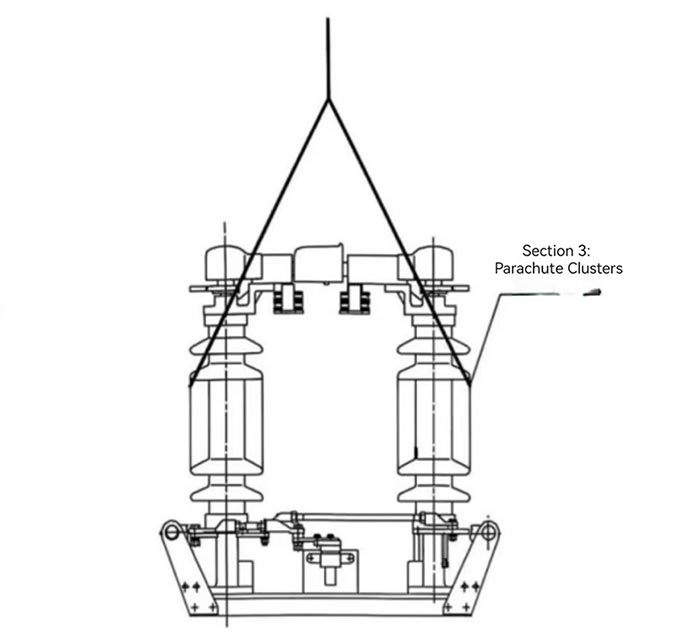

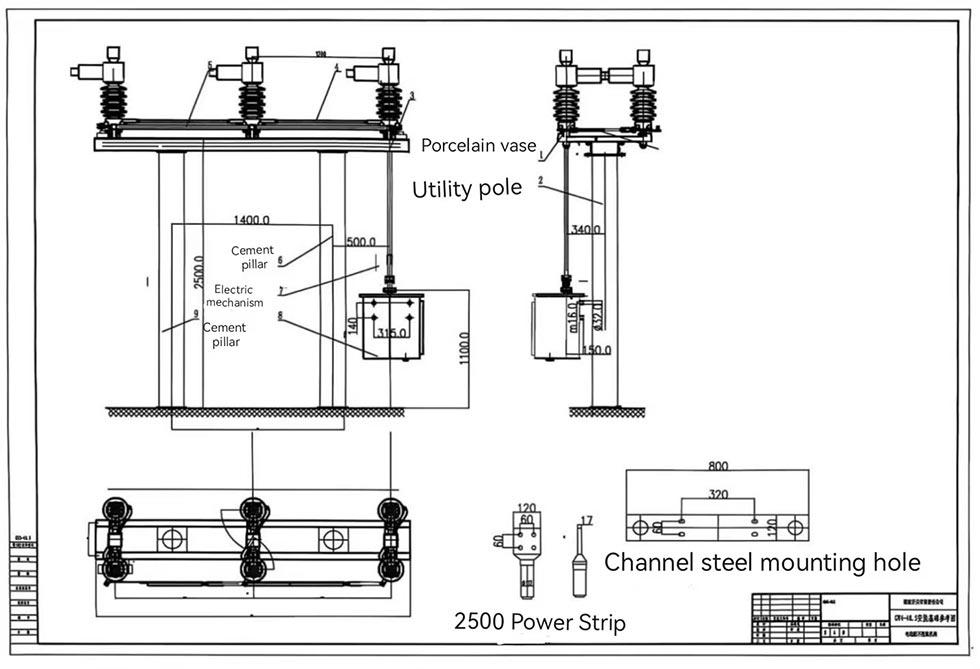

Фигура 4 Диаграма на повдигане

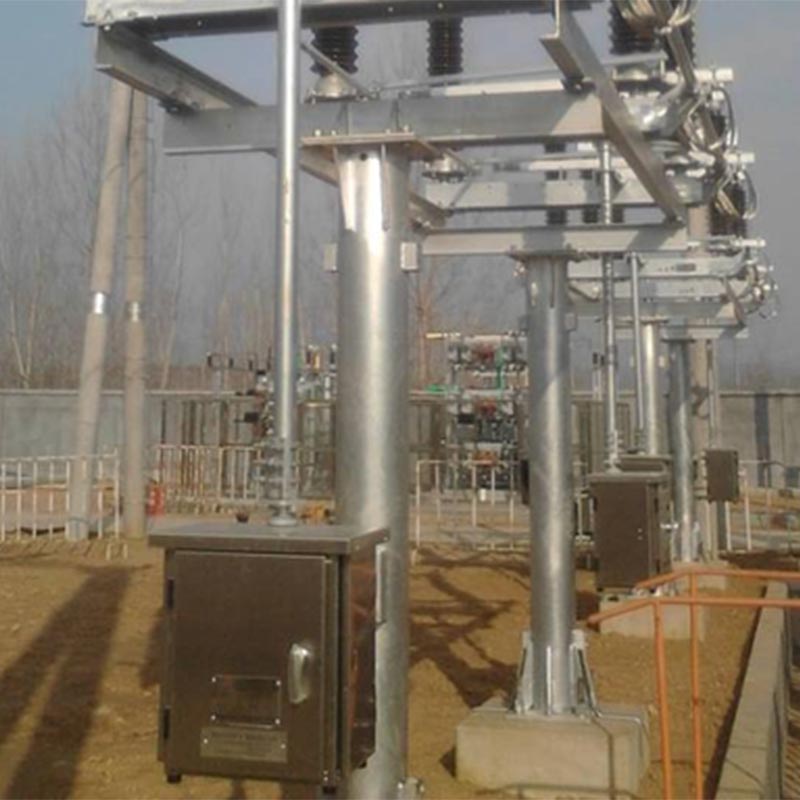

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Реален случай на приложение

Казус от практиката: Проект за електропреносна мрежа на голяма надморска височина в Западен Китай

Компания за електропреносна мрежа в Западен Китай предприема проект за надграждане на 110kV преносна линия. Намира се на ан надморска височина от 1800 m, проектът изпитва средна годишна температура от -15 ℃ до 25 ℃, чести силни ветрове и обилен снеговалеж през зимата. Проектът избра Usune GW4(A)-126(D)(W)/1250 изключващи превключватели (оборудвани с CJ2 електрически задвижващи механизми и заземителни превключватели). През последните три години продуктът демонстрира отлична адаптивност към околната среда, без повреда на изолацията или контактно прегряване. Отваряне и затваряне операциите са гладки и все още може да работи нормално дори при 8 mm натрупване на лед през зимата, гарантирайки стабилна работа на електрическата мрежа. Като производител, Usune предоставя насоки за инсталиране на място и редовно услуги по поддръжка на проекта, спечелвайки висока оценка от клиента.

ЧЗВ

Q1: Какво трябва да направя, ако ръчният въртящ момент на външния прекъсвач на Usune се увеличи по време на употреба?

A1: Основната причина за увеличения ръчен въртящ момент е, че смазочното масло във въртящите се части на предавателната система е изсъхнала, замърсена или щифтовете на вала са ръждясали, което води до увеличено предаване съпротива. Решение: Първо спрете операцията. След като потвърдите, че изолиращият прекъсвач е в отворено положение и линията за високо напрежение е заземена, разглобете въртящите се части, почистете натрупаната мръсотия и ръжда и нанесете подходящо количество лубрикант. Ако проблемът продължава, свържете се с екипа за следпродажбено обслужване на Usune за професионален ремонт. Фабриката Usune разполага с професионален ремонтен персонал и резервни части, за да осигури навременна поддръжка.

Q2: Може ли изолационният превключвател Usune Outdoor Manual Motorized да се използва в зони със силна химическа корозия? Ако е така, какви предпазни мерки трябва да се вземат?

A2: Може да се използва в зони с лека до умерена химическа корозия. Основни предпазни мерки: 1. Информирайте доставчика за ниво на корозия на околната среда при поръчка. Usune ще персонализира антикорозионната обработка (като горещо потапяне поцинковане на армирани стоманени компоненти и избор на специални антикорозионни изолатори); 2. Редовно почиствайте повърхността на изолаторите и проводящите части за отстраняване на корозивни вещества; 3. Съкратете рутинната проверка цикъл, съсредоточавайки се върху проверката на контактната повърхност и състоянието на изолатора, и незабавно сменете повредените части. За области със силна химическа корозия, консултирайте се с техническия отдел на Usune за персонализирани решения.

Доставка на продукти и следпродажбено обслужване

Всеки изолационен превключвател Usune за външен ръчен моторизиран се доставя оборудван с пълни аксесоари за монтаж и оперативен механизъм, поръчан от клиента, заедно с продуктов сертификат, ръководство за монтаж и експлоатация, и списък с аксесоари. Като доставчик с корени в Китай, Usune има цялостна система за производство и следпродажбено обслужване: фабриката има строг процес на проверка на качеството, за да гарантира, че всеки продукт е квалифициран, преди да напусне фабрика; екипът за следпродажбено обслужване предоставя указания за инсталиране на място, отстраняване на грешки, поддръжка и други услуги, като отговаря на нуждите на клиентите 24 часа в денонощието и се ангажира да предоставя висококачествени продукти и внимателно обслужване на клиентите в страната и чужбина, изграждане на дългосрочни и стабилни отношения на сътрудничество.
