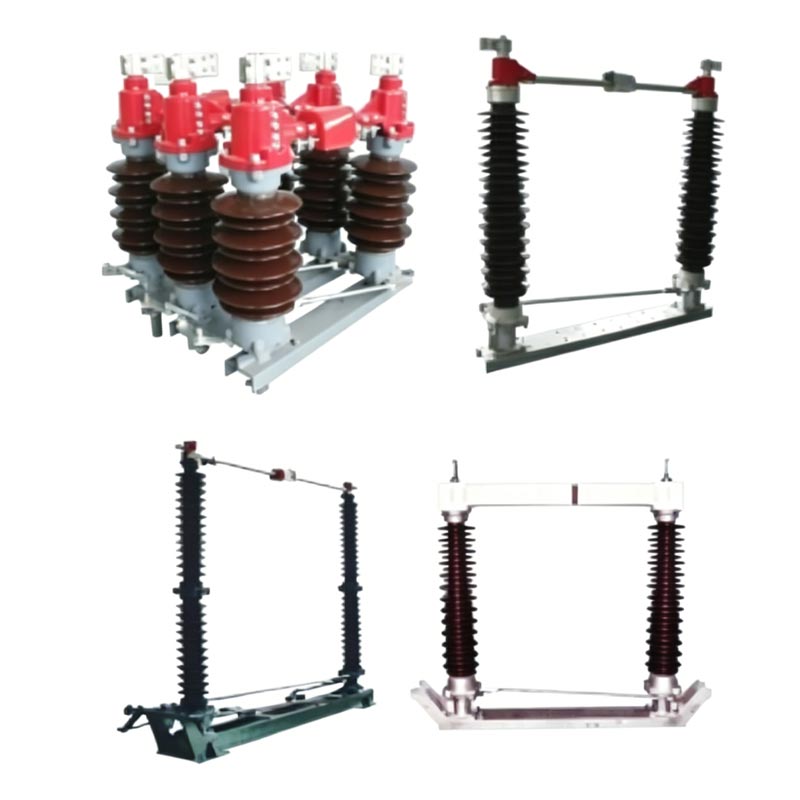

Разединителят 110kV 1250A 2000A е трифазен AC 50Hz външен електрически уред с високо напрежение с номинално напрежение 126kV (110kV ниво) и номинален ток 1250A/2000A. Използва се основно за отваряне и затваряне операции при условия на празен ход, надеждно изолиране на оборудването за поддръжка от линии под напрежение и формиране на ясно видимо прекъсване.
Usune, като професионална фабрика, специализирана в научноизследователска и развойна дейност и производство на комутационни апарати за високо напрежение, предлага изделия за главни преносни подстанции 110kV, отговарящи на изискванията за безопасна експлоатация на електрическата мрежа.

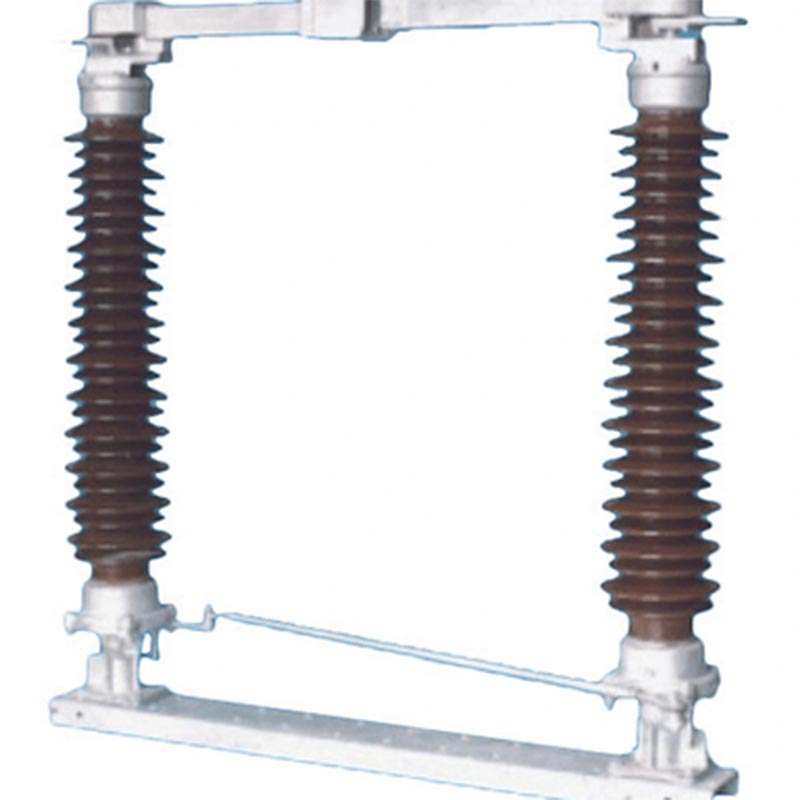

Всяка фаза има две изолирани колони, които се въртят синхронно на 90° хоризонтално, за да постигнат отваряне и затваряне; на основата е изработена от горещо поцинкована стомана със запечатани лагери, което я прави устойчива на корозия и издръжлива.
Главните контакти на разединителния превключвател 110kV 1250A 2000A са направени от посребрена мед, което води до ниско контактно съпротивление, висок капацитет на ток и минимално прегряване при продължителна работа.
Моделите със заземителни превключватели са оборудвани с надеждни механични блокировки, стриктно спазващи последователността на "главен превключвател отворен → превключвател за заземяване затворен; превключвател за заземяване отворен → главен превключвател затворен," ефективно предотвратяване неправилна работа.
Може да се конфигурира с ръчни механизми CS14G или CS17G или електрически механизми CJ6B или CJ11, поддържащи локални и дистанционно управление.
| Параметър | GW4-126 (1250A) | GW4-126 (2000A) |
| Номинално напрежение | 126kV (110kV клас) | 126kV (110kV клас) |
| Номинален ток | 1250А | 2000А |
| Честота | 50Hz | 50Hz |
| Работна температура | -40°C ~ +40°C | -40°C ~ +40°C |
| Надморска височина | ≤ 2000м | ≤ 2000м |
| Стандарти | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Ниво на изолация | IV клас (против замърсяване по избор) | IV клас (против замърсяване по избор) |
| Краткотраен ток | 31,5kA/4s | 31,5kA/4s |
| Пиков издържан ток | 80kA | 80kA |

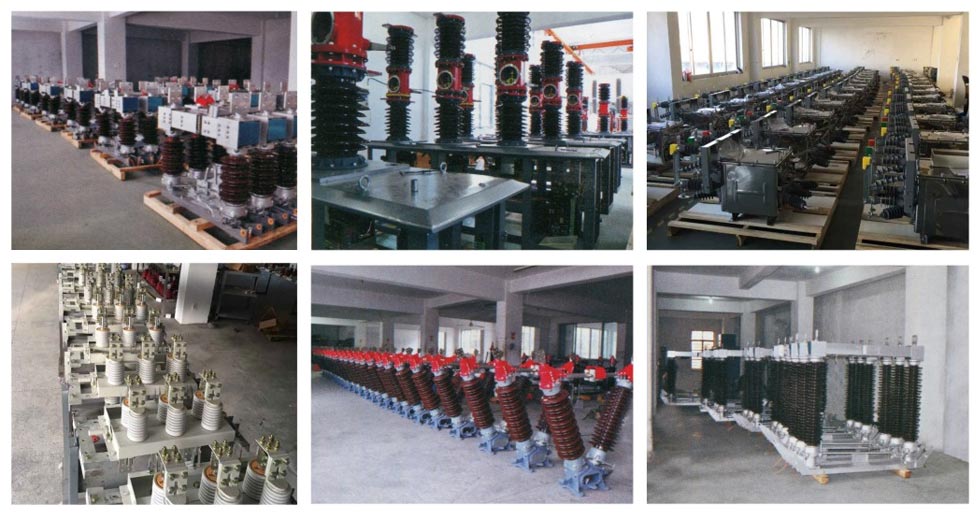

- Произведено с помощта на усъвършенствано производствено оборудване и строги методи за тестване, за да се гарантира последователност на продукта и
стабилност.
- Стандартните висококачествени материали и изящната изработка поставят солидна основа за качеството на продукта.
- Цялостна система за управление на качеството обхваща целия производствен процес от складирането на суровините до
доставка на готов продукт.
- Стандартните модели могат да работят стабилно в температурен диапазон от -40℃ до +40℃, подходящ за повечето региони.
- Устойчивият на замърсяване тип (GW4-126W) разполага с подобрена изолация, което го прави идеален за силно замърсени зони
като крайбрежни региони, промишлени зони или зони с голямо количество прах, солени пръски или химическа корозия.
- Може да издържи на тежки метеорологични условия като силен вятър, силен дъжд и виелици.
- Ясният механичен блокиращ механизъм ефективно предотвратява неправилна работа, като гарантира безопасността на персонала и
оборудване.
- Разединителят 110kV 1250A 2000A има компактна структура, изискваща малко място за монтаж, което го прави
лесен за инсталиране, настройка и поддръжка.
- Видимите точки на прекъсване осигуряват интуитивна гаранция за безопасност при операции по поддръжка.

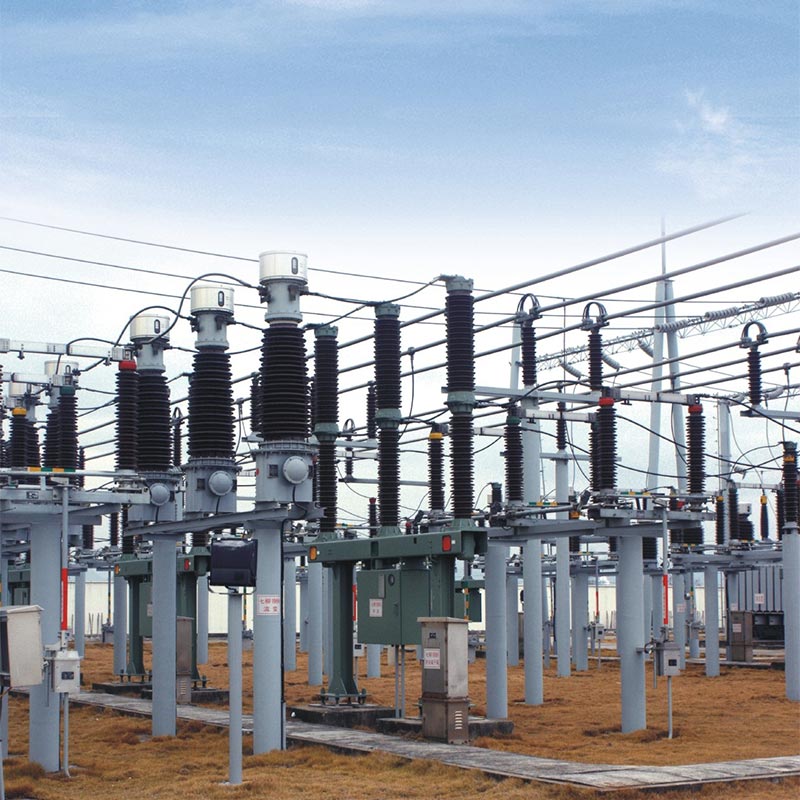

1. Казус от практиката: 110 kV подстанция за вятърна ферма в югоизточната крайбрежна зона
2. История на проекта: 110kV вятърен парк, разположен в югоизточната крайбрежна зона на Китай, район с високо съдържание на сол концентрации на пръскане, висока влажност и силно замърсяване.
3. Приложен продукт: Usune GW4-126W 2000A превключвател против замърсяване (12 комплекта)
4. Резултати от изпълнението:
- Успешна експлоатация в продължение на 5 години без никакви повреди, адаптиране към суровата среда на крайбрежни солени пръски.
- Композитният изолатор против замърсяване поддържа отлични изолационни характеристики, без изтичане или
избухване на замърсяване.
- Посребрените контакти останаха ярки, със стабилно контактно съпротивление и не се получи прегряване под
дългосрочен 1800A работен ток.
5. Обратна връзка с мениджъра на проекта: „Превключвателят за изключване на Usune демонстрира отлично представяне срещу замърсяване, напълно отговаряйки на строгите екологични изисквания на крайбрежните вятърни паркове."

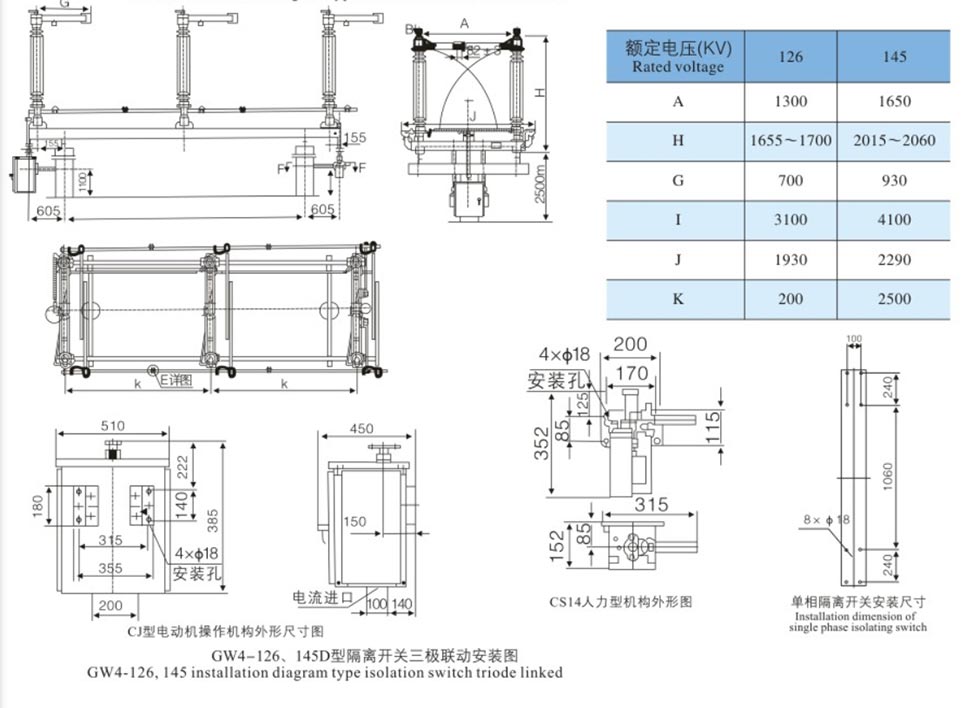

| Елемент | единица | Параметри | |||||
| Номинално напрежение | kV | 40.5 | 72.5 | 126 | 145 | ||
| Номинално ниво на изолация | 1 мин издържано напрежение на мощността (ефективна стойност) | На земята | kV | 95 | 160 | 230 | 275 |
| Счупване | kV | 118 | 200 | 230+70 | 275+85 | ||
| Номинален издръжлив ток на импулс на мълния (пик) | На земята | kV | 185 | 350 | 550 | 650 | |
| Счупване | kV | 215 | 410 | 550+110 | 650+120 | ||
| Номинална честота | Hz | 50/60 | |||||
| Номинален ток | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Номинален краткотраен ток на устойчивост | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Номинален пиков ток на устойчивост | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Номинална продължителност на късо съединение | Нож/Меч | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Номинално механично натоварване на клемата | Хоризонтална и вертикална | N | 1250 | 1250 | 1250 | 1250 | |
| Хоризонтална | N | 750 | 750 | 750 | 750 | ||
| Вертикална сила | N | 1000 | 1000 | 1000 | 1000 | ||
| Пълзящо разстояние | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механичен живот | пъти | 5000 | 5000 | 1000 | 5000 | ||
| Моторно задвижване | Модел | CJ | CJ | CJ | CJ | ||
| Напрежение на двигателя | V | AC380、AC220、DC220、DC110 | |||||
| Контур за управление на напрежението | V | AC380、AC220、DC220、DC110 | |||||
| Точки, време на затваряне | s | 7±1 | |||||
| Човешки задвижващ механизъм | Модел | CS14 CS17 | |||||
| Електромагнитно заключващо напрежение | V | AC220、DC220、DC110 | |||||
• Изолатори: Няма пукнатини, повреди или замърсявания.
• Контакти: чиста, непокътната повърхност със сребърно покритие.
• Крепежни елементи: Всички болтове са затегнати.
• Механизъм: Плавно въртене; смажете движещите се части.
• Вертикалност на изолатора: Регулирайте с подложки (макс. 3 mm на място).
• Трифазна синхронизация: Регулирайте коляновото рамо и лостовете.
• Контактен натиск: Осигурете правилно поставяне и натиск.
• Работете само при ПРЕЗ НАТОВАР; потвърдете, че прекъсвачът е отворен.
• Ръчна работа: Използвайте ръкохватка за управление; избягвайте прекомерната сила.
• Моторизирана работа: Използвайте локално/дистанционно управление; позиция на монитора.
• Блокировка: Не насилвайте операция, ако е блокирана.
• Периодичен основен ремонт: На всеки 1–2 години.
• Почистете изолаторите и контактите; нанесете индустриален вазелин.
• Смажете лагерите и трансмисионните части.
• Проверете за разхлабени болтове, износени контакти и повреда на изолатора.
• След късо съединение: Проверете незабавно.
• Не може да работи: Проверете блокировка, блокирана връзка или повреда на двигателя.
• Асинхронни фази: Регулиране на кръстосаните връзки.
• Прегряване на контакта: Почистете и затегнете; проверка на сребърно покритие.
О: Основната разлика е номиналният капацитет на тока. 1250A е подходящ за средно натоварване 110kV подстанции, докато 2000A е подходящ за входящи и изходящи вериги на главни трансформатори с голям ток. The структурата, класът на изолация и монтажните размери са основно еднакви.
A: Да. Предлагат се продукти против замърсяване (W-тип) с път на утечка от 31,5 mm/kV. Те използват порцеланови изолатори против замърсяване или композитни изолатори и са устойчиви на солена пръска и корозия на прах.
О: Ние можем да предоставим решения за избор, монтажни чертежи, насоки за въвеждане в експлоатация на място и безплатен ремонт услуги по време на гаранционния период. Стандартните модели се доставят бързо, за да отговорят на изискванията за мощност мрежови проекти.
