Zhejiang Usune Electric Co., Ltd. е професионална фабрика, интегрираща R&D, дизайн, производство и продажби. Основната му продуктите включват 12kV～245kV вътрешни и външни високоволтови вакуумни прекъсвачи, SF6 прекъсвачи, натоварване превключватели и различни прекъсвачи. Това е доверен професионален доставчик както за енергийни проекти вътрешно и международно.
Превключвателят Usune Gw4 е специално проектиран за трифазни AC 50Hz/60Hz захранващи системи. Основното му функцията е да свързва или изключва вериги с високо напрежение при условия на напрежение, без товар и да осигурява видими електрическо изолационно пространство за поддръжка на шини, прекъсвачи, трансформатори и други високоволтови оборудване.
-GB 1985-2004: AC прекъсвачи за високо напрежение и заземителни превключватели
-IEC 62271-102: Комутационни и контролни апарати за високо напрежение
-GB/T 11022: Общи спецификации за комутационни и контролни апарати за високо напрежение

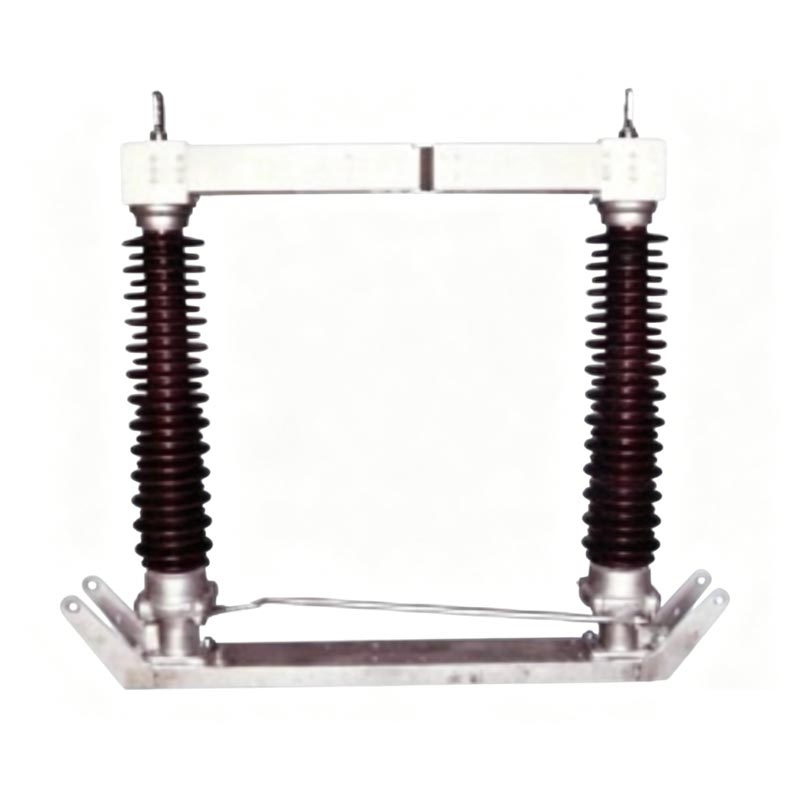

Серия GW4: Изолатор с двоен стълб, хоризонтално въртящ се, прекъснат тип
1. Изолационна структура с двоен стълб, два изолатора на фаза се въртят хоризонтално на 90° синхронно.
2. Основните контакти са със счупен център, посребрени медни контакти, ниско контактно съпротивление и добра проводимост.
3. Основата е изработена от горещо поцинкована стомана, със запечатани лагери, устойчива на корозия и издръжлива.
4. Превключвателят GW4 може да бъде оборудван с едностранни или двустранни заземяващи превключватели, с механични
блокиране за осигуряване на безопасност при работа.
5. Работният механизъм може да бъде ръчен (CS14G, CS17G) или електрически (CJ6B, CJ11, XCJ-I).
| Параметър | Спецификация |
| Номинално напрежение | 126kV (110kV система) |
| Номинална честота | 50Hz |
| Номинален ток | 630A, 1250A, 1600A, 2000A, 2500A |
| Номинален краткотраен издържан ток (1s) | 31,5kA, 40kA, 50kA |
| Номинален пиков ток на издръжливост | 80kA, 100kA, 125kA |
| 1 мин. сухо AC издържано напрежение | - Към земята: 140kV- Напречно прекъсване: 160kV |
| Работна температура | -40°C до +40°C |
| Надморска височина | ≤ 2000м |

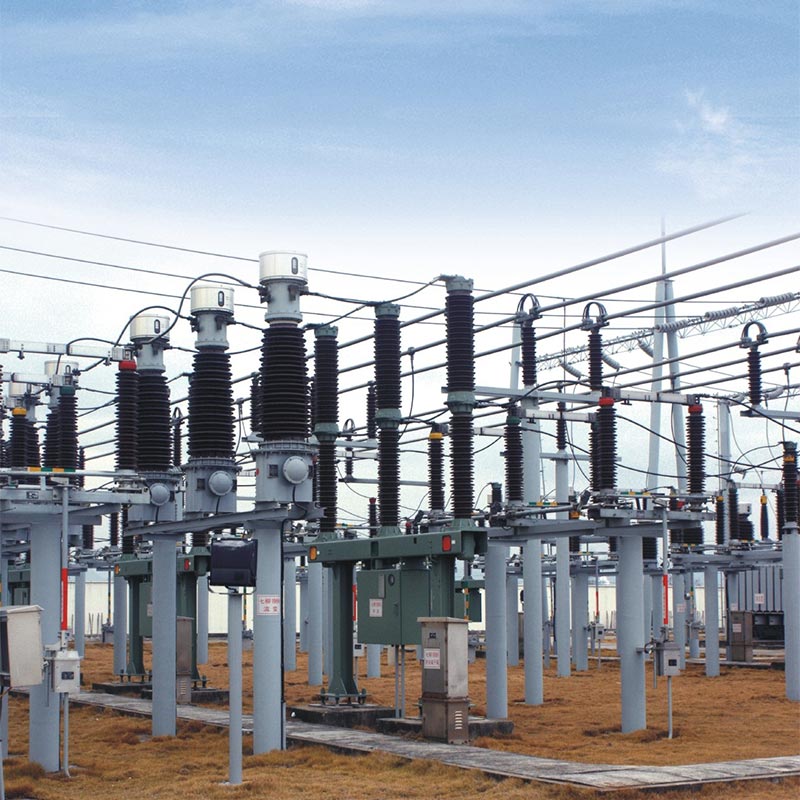

Проект за вятърна подстанция 110 kV...
Този проект се намира в северен регион със значителни температурни разлики, изискващи високо оборудване надеждност и устойчивост на студ. Проектът избра множество прекъсвачи Usune GW4, оборудвани с електрически механизми и двустранни заземители. В продължение на много години от пускането в експлоатация оборудването работи стабилно, с надеждни механични действия и отлична устойчивост на корозия, ефективно гарантиращи безопасността на поддръжката на подстанцията и ефективност на ежедневната работа, печелейки висока оценка от потребителя.
| Елемент | единица | Параметри | |||||
| Номинално напрежение | kV | 40.5 | 72.5 | 126 | 145 | ||
| Номинално ниво на изолация | 1 мин издържано напрежение на мощността (ефективна стойност) | На земята | kV | 95 | 160 | 230 | 275 |
| Счупване | kV | 118 | 200 | 230+70 | 275+85 | ||
| Номинален издръжлив ток на импулс на мълния (пик) | На земята | kV | 185 | 350 | 550 | 650 | |
| Счупване | kV | 215 | 410 | 550+110 | 650+120 | ||
| Номинална честота | Hz | 50/60 | |||||
| Номинален ток | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Номинален краткотраен ток на устойчивост | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Номинален пиков ток на устойчивост | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Номинална продължителност на късо съединение | Нож/Меч | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Номинално механично натоварване на клемата | Хоризонтална и вертикална | N | 1250 | 1250 | 1250 | 1250 | |
| Хоризонтална | N | 750 | 750 | 750 | 750 | ||
| Вертикална сила | N | 1000 | 1000 | 1000 | 1000 | ||
| Пълзящо разстояние | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механичен живот | пъти | 5000 | 5000 | 1000 | 5000 | ||
| Моторно задвижване | Модел | CJ | CJ | CJ | CJ | ||
| Напрежение на двигателя | V | AC380、AC220、DC220、DC110 | |||||
| Контур за управление на напрежението | V | AC380、AC220、DC220、DC110 | |||||
| Точки, време на затваряне | s | 7±1 | |||||
|
Човешки задвижващ механизъм |
Модел | CS14 CS17 | |||||
| Електромагнитно заключващо напрежение | V | AC220、DC220、DC110 | |||||
• Изолатори: Няма пукнатини, повреди или замърсявания.
• Контакти: чиста, непокътната повърхност със сребърно покритие.
• Крепежни елементи: Всички болтове са затегнати.
• Механизъм: Плавно въртене; смажете движещите се части.
• Вертикалност на изолатора: Регулирайте с подложки (макс. 3 mm на място).
• Трифазна синхронизация: Регулирайте коляновото рамо и лостовете.
• Контактен натиск: Осигурете правилно поставяне и натиск.
• Работете само при ПРЕЗ НАТОВАР; потвърдете, че прекъсвачът е отворен.
• Ръчна работа: Използвайте ръкохватка за управление; избягвайте прекомерната сила.
• Моторизирана работа: Използвайте локално/дистанционно управление; позиция на монитора.
• Блокировка: Не насилвайте операция, ако е блокирана.
• Периодичен основен ремонт: На всеки 1–2 години.
• Почистете изолаторите и контактите; нанесете индустриален вазелин.
• Смажете лагерите и трансмисионните части.
• Проверете за разхлабени болтове, износени контакти и повреда на изолатора.
• След късо съединение: Проверете незабавно.
• Не може да работи: Проверете блокировка, блокирана връзка или повреда на двигателя.
• Асинхронни фази: Регулиране на кръстосаните връзки.
• Прегряване на контакта: Почистете и затегнете; проверка на сребърно покритие.
О: Не. Превключвателят GW4 е подходящ само за изолиране и превключване само под напрежение, без товар условия. Той няма възможности за гасене на дъгата и е строго забранен за работа под товар. то трябва да се използва заедно с прекъсвач.
A: Механичната блокировка налага безопасна работна последователност: главен превключвател отворен → превключвател за заземяване затворен; превключвател за заземяване отворен → главният превключвател затворен, предотвратявайки неправилна работа и гарантирайки безопасността на поддръжката персонал.
О: Стандартният тип е подходящ за среда с надморска височина ≤2000 m и температура от -40 ℃ до +40 ℃, които могат да отговорят на нуждите на повечето външни подстанции; за специални райони с голяма надморска височина или силно замърсени райони, подсилена изолация и антикорозионни решения могат да бъдат персонализирани.
