Разединител за високо напрежение

Сериите Usune GW8 и GW13 разединители за високо напрежение за трансформаторни неутрални заземяващи системи са за външно високо напрежение електрическо оборудване, специално проектирано за системи за заземяване на неутрална точка на трансформатор. Подходящ за 50Hz/60Hz AC системи, те се предлагат в спецификации за напрежение 40,5 kV, 72 kV и 110 kV. Тяхната основна функция е безопасното превключване състоянието на свързване на неутралната точка на трансформатора при условия на празен ход, отговарящо на изискванията за безопасност за мощност превключване на режима на работа на системата и поддръжка на оборудването.

Модели на продукти и механизми за работа

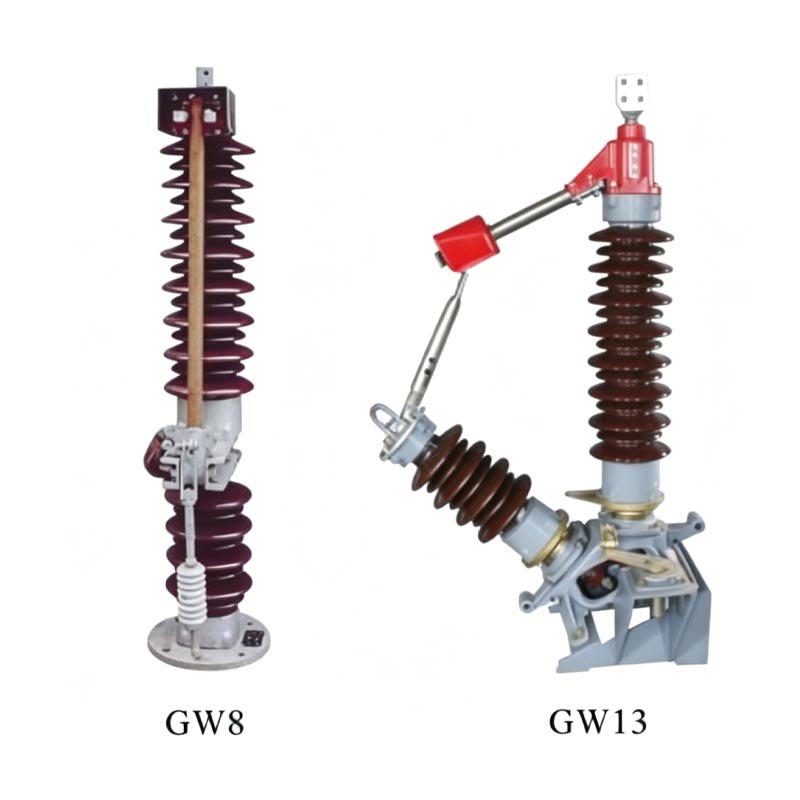

1. Серия GW8: Може да бъде оборудвана с електрически задвижващ механизъм тип CJ или ръчен задвижващ механизъм тип CS8, подходящ за сценарии за заземяване на неутрална точка в конвенционални подстанции.

2. Серия GW13: Може да бъде оборудвана с електрически механизъм за управление тип CJ или ръчно управление тип CS14 механизъм, предлагащ по-гъвкава работа и по-висока надеждност.

Структура на продукта

Разединителите за високо напрежение от сериите GW8 и GW13 за системи за заземяване на неутрален трансформатор приемат еднополюсен структура, съставена главно от полюсно тяло и задвижващ механизъм.

1. Тяло на прът

Включва основа, изолатор на стълба, проводящо рамо, контакти и др. Изолаторът на стълб осигурява надеждно електрическо изолация, проводящото рамо и контактите образуват основната проводима верига, а основата осигурява стабилност монтаж.

2. Работен механизъм

Задвижва проводящото рамо да се върти чрез връзка, реализирайки действието на отваряне и затваряне на разединителя превключвател. Прецизното позициониране и стабилната работа осигуряват ясно и надеждно разединяване след отваряне.

Характеристики и предимства на продукта

1. Висока производителност на безопасност

Използва висококачествени изолационни материали и прецизен контактен дизайн, с отлична изолационна якост и дъгогасителна производителност, осигуряваща безопасно превключване на празен ход.

2. Гъвкава работа

Поддържа както електрически, така и ръчни режими на работа, като се адаптира към автоматично управление и ръчна работа на място нужди от различни сценарии.

3. Силна адаптивност към околната среда

Проектиран специално за използване на открито, устойчив на високи и ниски температури, влага, корозия и замърсяване, подходящ за различни тежки външни среди.

4. Стабилна и надеждна работа

Стриктният избор на материали и контрол на процеса, съчетани с цялостна система за управление на качеството, водят до a нисък процент на отказ и дългосрочна стабилна работа.

5. Проста структура и удобна поддръжка

Компактна структура, лесен монтаж и поддръжка, ефективно намаляване на последващата работа и поддръжка разходи.

Случай на приложение

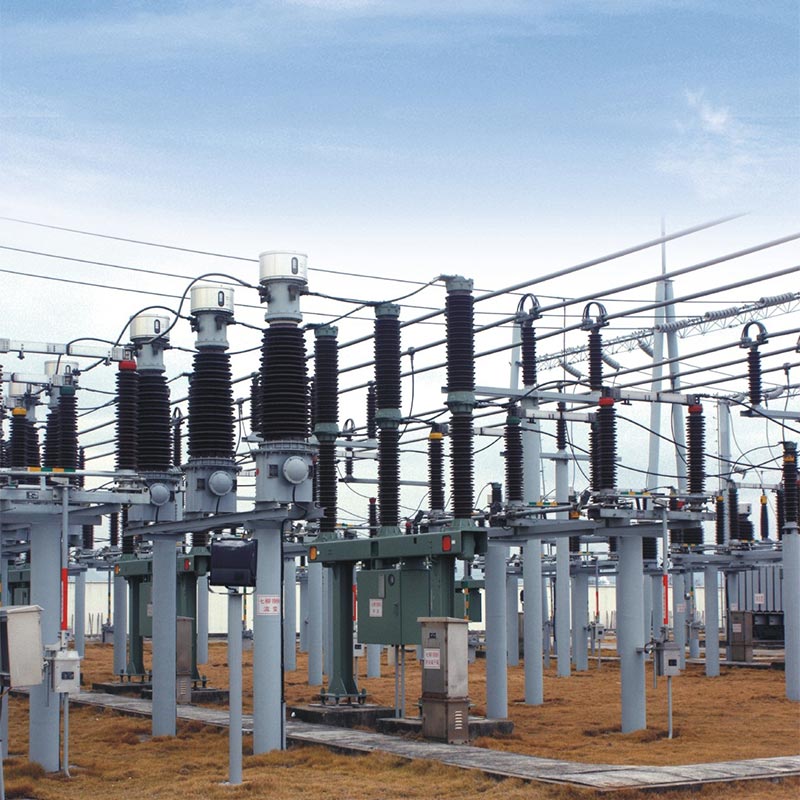

Случай 1: Градска подстанция 220kV в Източен Китай

220kV градска централна подстанция в Източен Китай използва Usune GW8-110kV разединител за високо напрежение за трансформатор Система за заземяване на неутрала за главния трансформатор. Тази подстанция отговаря за захранването на града център, изискващ изключително висока надеждност и безопасност на оборудването. От въвеждането си в експлоатация през 2022 г. оборудването е завършил успешно хиляди операции по превключване на неутрална точка. По време на годишна поддръжка и мрежа настройките на режима на работа, неговата гъвкава работа и надеждна контактна работа са гарантирали ефективно лична безопасност на персонала по поддръжката и стабилна работа на електрическата мрежа.

Казус 2: Подстанция на северозападна вятърна ферма

Голяма подстанция за вятърна ферма в Северозападен Китай избра прекъсвачи за високо напрежение Usune GW13-72kV за системата за заземяване на неутрален трансформатор. Районът е с тежки природни условия, с големи температурни разлики, силни ветрове и пясъчни бури, и голяма надморска височина. Продуктите от серията GW13, с тяхната отлична адаптивност на открито и корозия устойчивост, работят стабилно повече от три години, ефективно си сътрудничат с трансформатора на вятърния парк система за защита от заземяване на неутрална точка, за да се гарантира безопасна и стабилна работа на вятърната електроенергия система и гладкото свързване на електрическата мрежа.

Основни технически параметри

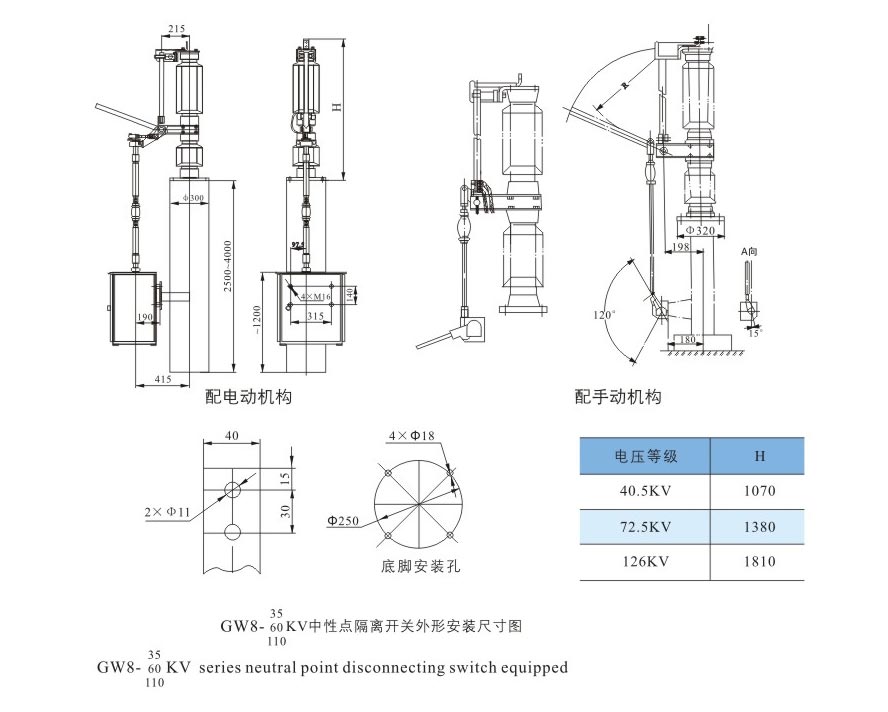

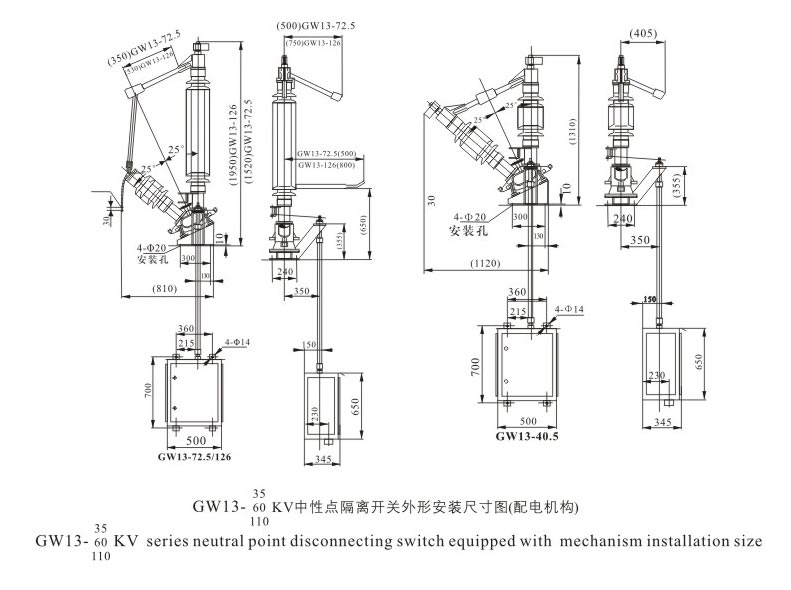

Външни размери

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

ЧЗВ

В1: Какви са основните разлики между превключвателите за неутрална точка от серията Usune GW8 и GW13?

О: Основната разлика е в съвпадащия оперативен механизъм и някои структурни дизайни. Серията GW8 е оборудвани с електрически механизъм тип CJ или ръчен механизъм тип CS8; серията GW13 е оборудвана с a Електрически механизъм тип CJ или ръчен механизъм тип CS14. Конструктивно се отличава с оптимизиран въртящ се контакт дизайн, предлагащ подобрени възможности за самопочистване и по-добра пригодност за тежки външни среди.

Въпрос 2: Могат ли превключвателите за неутрално заземяване Usune да се използват в райони с висока надморска височина и висока температура?

A: Да. Тази серия е проектирана специално за употреба на открито, със силна адаптивност към околната среда. Може да работи обикновено на надморска височина ≤1000 m (по-голямата надморска височина може да бъде персонализирана) и при температури, вариращи от -40 ℃ до +40 ℃. то притежава отлична устойчивост на влага, устойчивост на замърсяване и устойчивост на корозия. Специални антикорозионни и могат да се осигурят обработки против заледяване според изискванията на потребителя.

Заключение

Трансформаторите от серията Usune GW8 и GW13 (разединител за високо напрежение за система за заземяване на неутрален трансформатор) са висококачествени продукти, интегриращи напреднали технологии, надеждно качество и отлична производителност. Като а професионален производител и доставчик в Китай, Usune винаги се придържа към принципите на първо качество и клиент преди всичко, предоставяйки безопасни, надеждни и ефективни решения за високоволтово електрическо оборудване за целия свят клиенти на електроенергийната система. Сред тях широко разпространени са превключвателите за заземяване на неутралната точка признание и доверие от страна на клиентите в електроенергийната промишленост поради техния богат опит в практическото приложение и цялостно следпродажбено обслужване.
