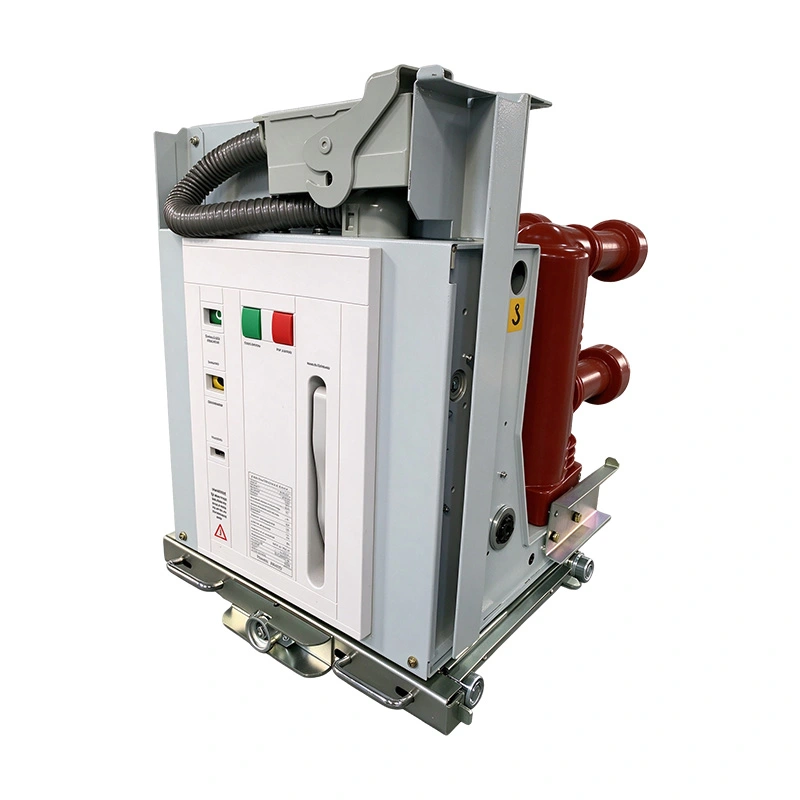

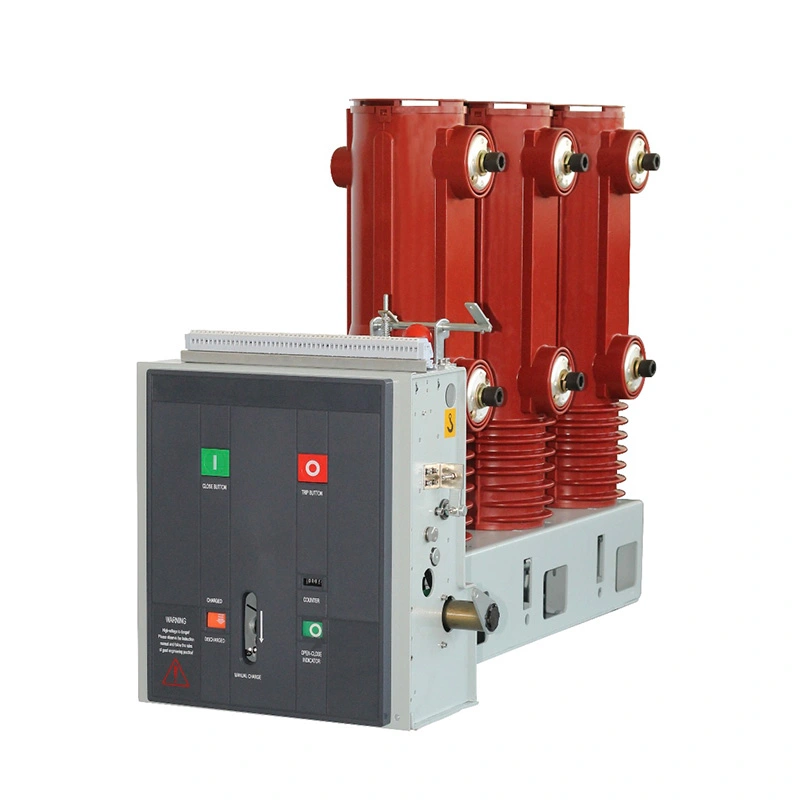

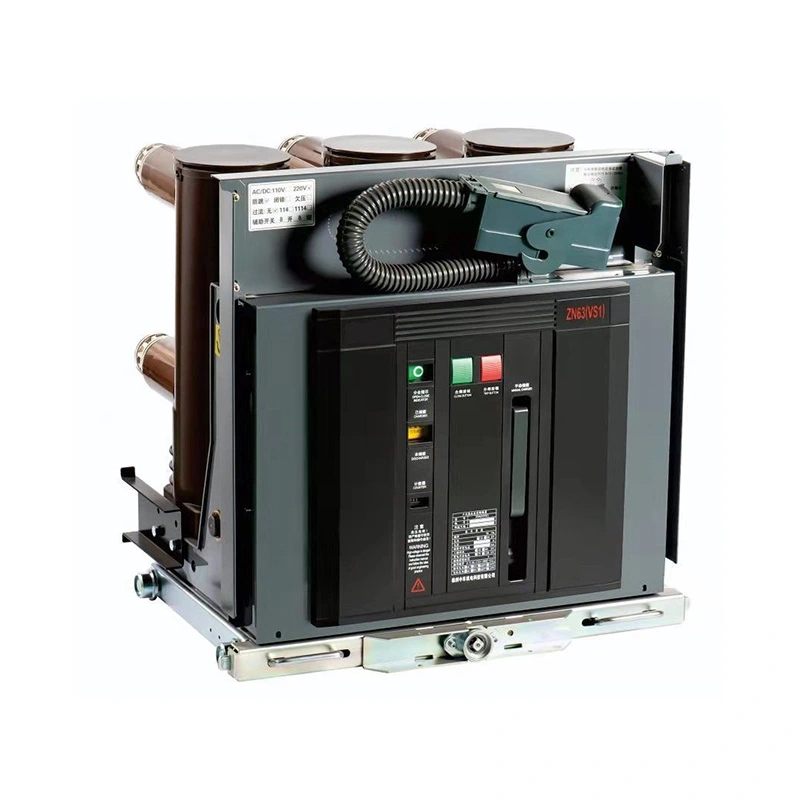

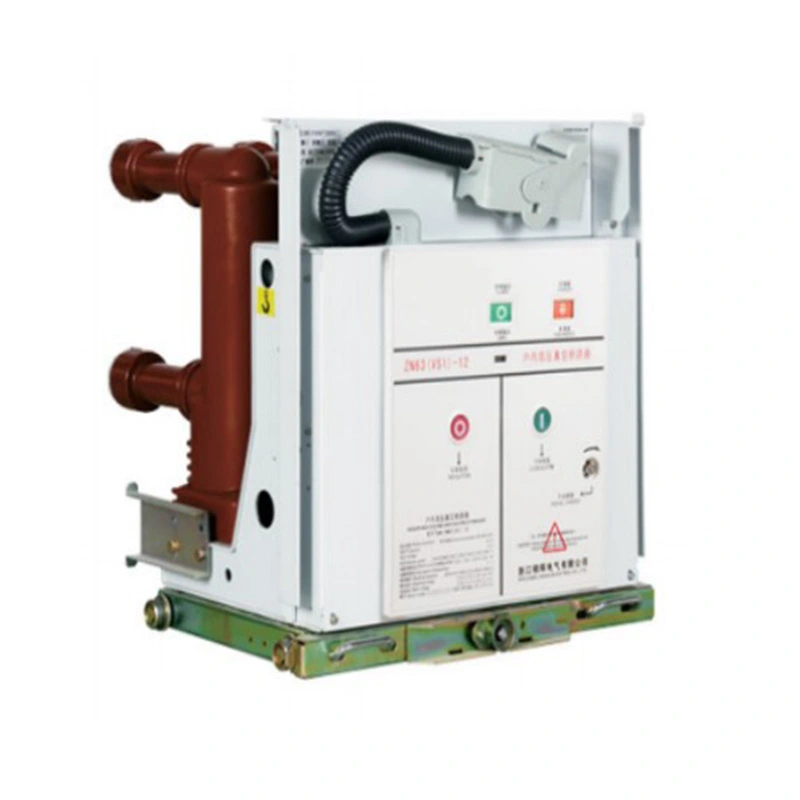

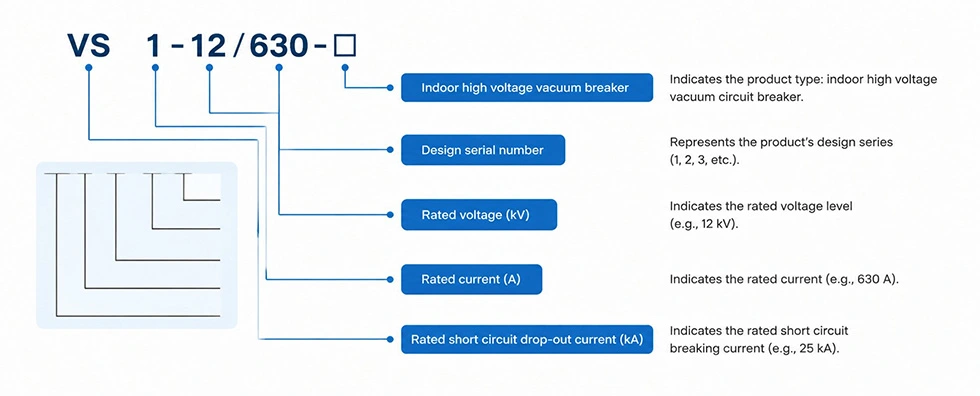

Вакуумният прекъсвач с високо напрежение Usune 36 kV е проектиран за взискателни приложения за разпределение на енергия, където изискват се стабилна производителност при прекъсване, гъвкава конфигурация и надеждно управление. С оптимизиран VS1 структурен дизайн, усъвършенствана технология за прекъсване на вакуума и опционални интелигентни защитни функции, продуктът осигурява надеждно решение за модерни комутационни системи за високо напрежение.
For high-voltage switchgear projects, mechanical dimensions and cabinet compatibility are critical factors during избор на оборудване.

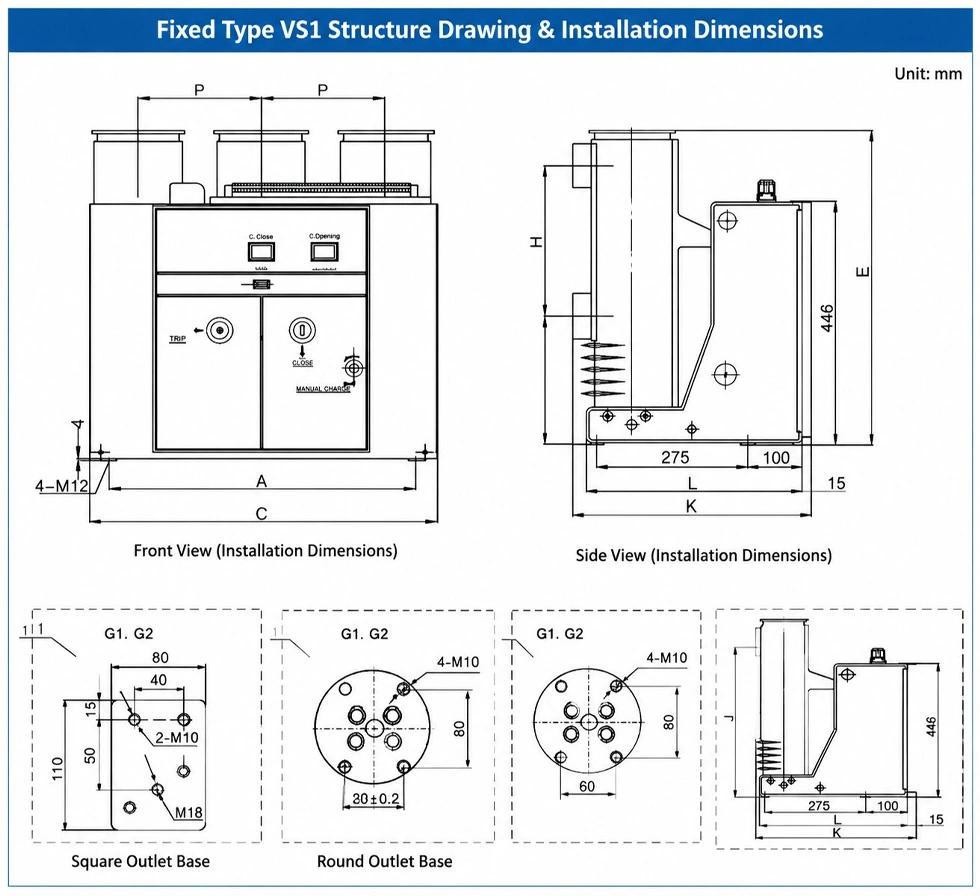

Структурата VS1 от фиксиран тип е проектирана с оптимизирани инсталационни размери, което позволява на инженерите да интегрират прекъсвач в различни конфигурации на шкафа според изискванията за номинален ток.
The standard structure supports different cabinet widths and current levels, providing flexibility for various проекти на електрически системи.
| Ширина на шкафа | Номинален ток | Основни характеристики на размерите |
| 800 мм | 630A-1600A | Компактна структура за приложения със среден ток |
| 1000 мм | 630A-1600A | Подходящ за по-големи конфигурации на шкафове |
| 1000 мм | 1600A-5000A | Проектиран за по-високи изисквания за ток |
The optimized mechanical layout helps reduce installation difficulties while improving equipment coordination with комутационна апаратура за високо напрежение.
Точното съответствие на размерите е важно за намаляване на инженерните модификации по време на монтажа на проекта.

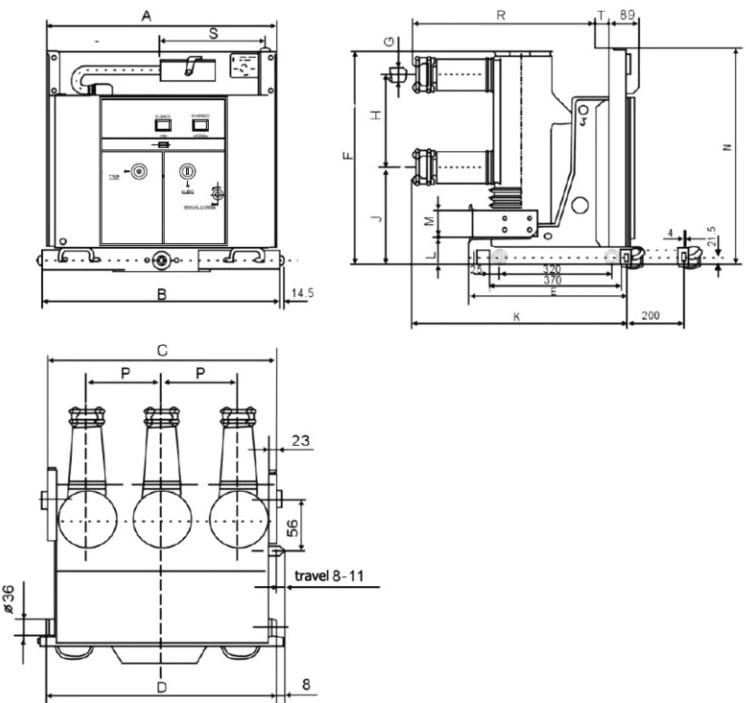

The VS1 series provides standardized installation dimensions including mounting position, terminal arrangement, and изисквания за интерфейс на шкафа.
| Параметър | 800 мм шкаф | 1000мм шкаф |
| Диапазон на номиналния ток | 630A-1600A | 630A-5000A |
| Тип приложение | Фиксирана инсталация | Фиксирана инсталация |
| Проектиране на структурата | Компактна конфигурация | Конфигурация с голям капацитет |
This standardized design allows customers to select suitable configurations according to system capacity and cabinet изисквания.
Системата за управление пряко влияе върху експлоатационната надеждност на комутационното оборудване за високо напрежение.
Вакуумният прекъсвач за високо напрежение Usune 36 kV приема професионален дизайн на управляваща верига с опция компоненти, включително затваряща бобина, отваряща бобина, спомагателни превключватели, блокираща бобина, система за съхранение на енергия на двигателя и over-current tripping coil.
| Компонент | функция |
| HQ затваряща намотка | Управлява операцията по затваряне на прекъсвача |
| TQ отваряща намотка | Управлява операцията по отваряне на прекъсвача |
| М мотор | Осигурява функция за съхранение на енергия |
| S1 спомагателен превключвател | Показва състояние на съхранение на енергия |
| S8 Допълнителен превключвател | Показва тестова позиция |
| S9 Допълнителен превключвател | Показва работна позиция |
| Y1 блокираща намотка | Осигурява защита при блокиране на работата |
| Y7-Y9 свръхток намотка | Осигурява защита от свръхток |
Тази конфигурация позволява на инженерите да персонализират системата за управление според изискванията на различни проекти.
По време на електрическа работа повтарящите се сигнали за затваряне могат да причинят необичайни действия на превключване.
The optional anti-bounce relay helps prevent repeated closing operations by disconnecting the closing circuit when сигналът за затваряне остава активен твърде дълго.
Тази функция подобрява стабилността на работа и предпазва механичния задвижващ механизъм от ненужно повторение действия.
Функцията за блокиране предотвратява неправилна работа, когато условията за управление не са изпълнени.
When the secondary control power supply is not activated or does not meet the required voltage range, the blocking механизъм предотвратява опасни операции на затваряне.
Този дизайн подобрява експлоатационната безопасност в сложни среди с високо напрежение.
Опционалната функция за изключване при свръхток осигурява интелигентна защита от повреда.
Системата получава сигнали за трифазен ток от вторичната страна на токовия трансформатор и ги сравнява с предварително зададени стойности. Когато токът превиши зададената стойност, защитният модул изпраща сигнал за изключване, за да отвори прекъсвач и завършете процеса на защита от повреда.
| Защитна функция | Описание |
| Откриване на ток | Следи A, B, C фазови токови сигнали |
| Сравнение на сигнала | Сравнява текущите стойности с предварително зададени настройки |
| Изход за пътуване | Активира операция за отваряне на прекъсвача |
| Резултат от защитата | Изключва тока на повреда безопасно |
Различните проекти може да изискват различни схеми на управление.
Продуктът поддържа опционални конфигурации на окабеляване, базирани на изискванията на клиента, включително комбинации с функция против отскачане, блокираща функция и опции за работна мощност.
| Конфигурация | Анти-Bounce | Блокираща функция |
| Стандартен контрол | Не е задължително | Не е задължително |
| Конфигурация на защита | Наличен | Наличен |
| Персонализирано окабеляване | Според изискванията на проекта | Според изискванията на проекта |
Гъвкавият дизайн на окабеляването позволява по-добра интеграция с различни системи за защита и автоматизация.
Когато използвате работа с постоянен ток, полярността на пунктираните клеми трябва да остане постоянна.
Поляритетът на окабеляването на двигателя трябва да следва определената електрическа схема, за да се осигури правилна работа за съхранение на енергия.
Електрическата схема представя прекъсвача в състояние на тестово положение без съхранение на енергия и в отворено състояние.
Правилното окабеляване е от съществено значение за надеждната работа на системата за управление.
Вакуумният прекъсвач за високо напрежение Usune 36 kV е разработен за разпределителни системи за високо напрежение, изискващи надеждна производителност на превключване и дългосрочна стабилност на работа.
Неговата оптимизирана механична структура, надеждна технология за прекъсване на вакуума и гъвкава конфигурация на управление правят подходящ е за проекти за електроразпределение, където безопасността и надеждността са ключови съображения.
За инженерните компании и производителите на разпределителни уреди, съвместимостта със съществуващите системи е важен избор фактор.
Стандартизираната структура, множество опции за ширина на корпуса и конфигурируеми вериги за управление опростяват интеграцията в различни решения за комутационни апарати за високо напрежение.
Когато избират прекъсвачи за високо напрежение, клиентите често трябва да балансират оперативните изисквания и защитата функции.
| Елемент за сравнение | Стандартна конфигурация | Конфигурация на защита |
| Основна функция за превключване | Наличен | Наличен |
| Функция против отскачане | Не е задължително | Включва се при необходимост |
| Защита срещу блокиране | Не е задължително | Наличен |
| Защита от свръхток | Външно изискване | Интегрирана опция |
| Ниво на безопасност на системата | Стандартна операция | Подобрена защита |
Различните енергийни системи изискват различни токови възможности.
| Диапазон на номиналния ток | Препоръчително приложение |
| 630A-1600A | Системи за разпределение на средно натоварване |
| 1600A-5000A | Енергийни системи с по-голям капацитет |
Избирането на правилния номинален ток помага за подобряване на ефективността на системата и предотвратява претоварването на оборудването.
| Параметър | Спецификация |
| Тип продукт | Вакуумен прекъсвач за високо напрежение 36 kV |
| Серия | VS1 |
| Тип инсталация | Фиксиран тип |
| Номинален ток | 630A-5000A |
| Ширина на шкафа | 800мм / 1000мм |
| Технология за прекъсване | Прекъсване на вакуумна дъга |
| Опции за управление | Защита против отскачане / блокиране / защита от свръхток |
| Стандарти | IEC и GB |
| Сертификация | CE |
За да се осигури правилна конфигурация, клиентите трябва да предоставят пълни технически изисквания преди поръчка.
| Информация | Цел |
| Номинално напрежение | Потвърдете нивото на системното напрежение |
| Номинален ток | Изберете подходящ капацитет |
| Размери на шкафа | Осигурете съвместимост на инсталацията |
| Контролно напрежение | Съвпадение на операционната система |
| Изисквания за окабеляване | Потвърдете опционалните функции |
| Изисквания за защита | Изберете допълнителни модули |
Точната техническа информация помага за съкращаване на времето за инженерно потвърждение и подобрява ефективността на проекта.
Usune прилага стриктно управление на качеството по време на разработването, производството и тестването на продукта.
| Сертификация | Стандартен |
| Управление на качеството | ISO 9001 |
| Управление на околната среда | ISO 14001 |
| Управление на безопасността на труда | ISO 45001 |
| Електрически стандарт | IEC и GB |
| Сертифициране на продукта | CE |
Тези сертификати демонстрират ангажимента на Usune да доставя надеждно електрическо оборудване за високо напрежение за глобални клиенти.
Клиентите трябва да вземат предвид номиналното напрежение, номиналния ток, съвместимостта на шкафа, изискванията за контрол и защитата функции.
да Functions such as anti-bounce control, blocking protection, and over-current tripping can be configured според изискванията на проекта.
Правилното механично съвпадение намалява модификациите на инсталацията и подобрява ефективността на системната интеграция.
Продуктът може да поддържа контрол срещу отскачане, защита срещу блокиране и интелигентни функции за изключване при свръхток.
