Вътрешен вакуумен прекъсвач за високо напрежение

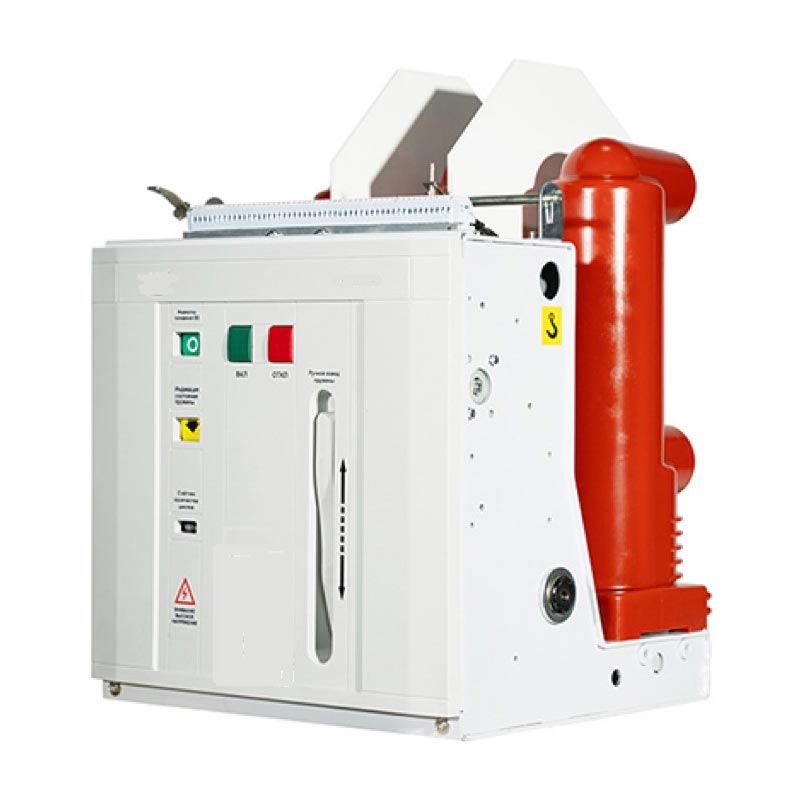

Вътрешният вакуумен прекъсвач за високо напрежение Usune VS1(ZN63)-12 е основна електрическа защита и контрол устройство за захранващи системи 12kV. Интегрираната конструкция на пружинния механизъм и тялото на прекъсвача намалява междинните преносни връзки, намалява консумацията на енергия и шума и подобрява работата на продукта надеждност. Основната верига използва интегрално втвърдени полюси, постигайки миниатюризация на прекъсвача, подобряване на адаптивността към околната среда и експлоатационния живот и позволяване на работа без поддръжка в повечето сценарии.

Предимства на продукта

1. Висока надеждност

Вакуумният прекъсвач е монтиран надлъжно в тръбен изолационен цилиндър, направен от епоксидна смола APG, осигурявайки отлична устойчивост на пълзене и ефективно предотвратявайки натрупването на прах и външни смущения. то може да работи стабилно дори във влажна и силно замърсена среда.

2.Гъвкава конфигурация

Може да бъде проектиран като фиксирана инсталационна единица или оборудван със специален задвижващ механизъм, за да образува чекмедже. то съвпада идеално с централно монтирана разпределителна уредба тип KYN28A-12 (GZS). Фиксираният тип може да се използва и в фиксираната разпределителна уредба от серията XGN.

3. Адаптивен за честа работа

Използвайки уникалните предимства на прекъсването на вакуума, той е особено подходящ за сценарии, изискващи честа работа при номинален работен ток и многократно прекъсване на тока на късо съединение, предлагащ силна практичност.

4. Съответствие със стандарта

Спазва стриктно GB/T1984-2014 „Прекъсвачи за високо напрежение“, JB3855-1996 „3.6~40.5kV високо напрежение на закрито Вакуумни прекъсвачи", DL/T403-2000 „Технически условия за поръчка на вакуумни прекъсвачи 12~40,5kV" и IEC62271-100:2008 стандарти, гарантиращи авторитетно осигуряване на качеството.

Технически параметри

Структура и функция

1. Цялостна структура

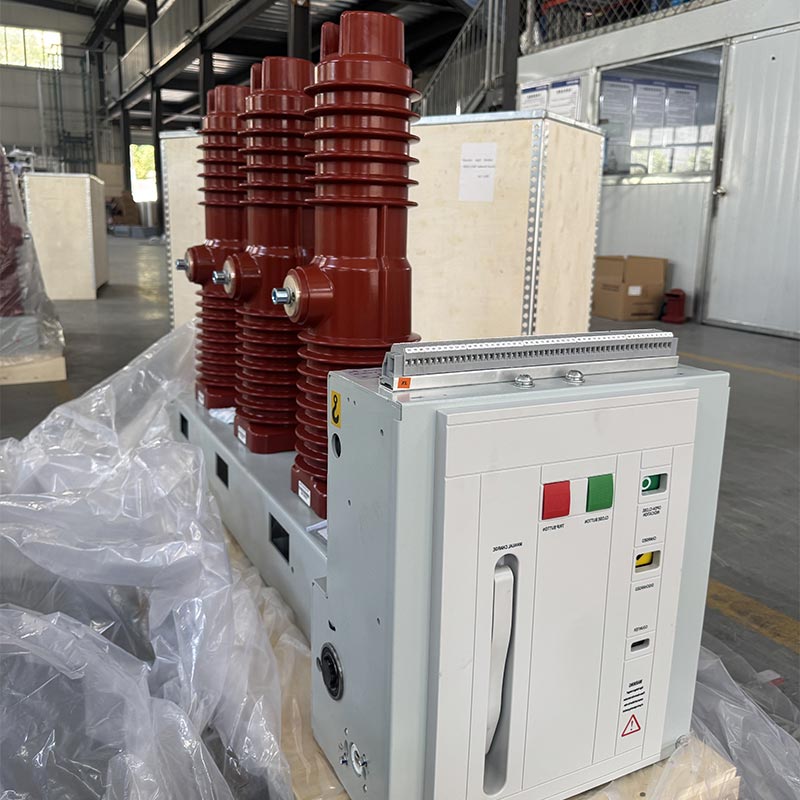

Вътрешният вакуумен прекъсвач с високо напрежение Usune VS1(ZN63)-12 приема интегрирана структура с операционната механизъм и дъгогасителна камера, разположени отпред и отзад. Основната проводяща верига е трифазна подова конструкция. Този уникален дизайн значително намалява натрупването на прах върху дъгогасителната камера повърхност, предотвратявайки влиянието на вакуумната дъгогасителна камера от външни фактори. Дори във влажна и силно замърсени среди, той поддържа отлично напрежение и висока устойчивост, превъзхождайки подобни продукти.

2. Структура на работния механизъм

Работният механизъм е планарен пружинен механизъм с ръчно и електрическо съхранение на енергия функции. Работният двигател е разположен в шкафа пред дъгогасителната камера. Кабинетът е разделена на пет монтажни пространства от четири междинни прегради, всяка от които съдържа съхранение на енергия, предаване, изключване и буферни компоненти на работния механизъм. Интегрираната конструкция на дъгогасителната камера и задвижващ механизъм осигурява висока степен на съответствие между производителността на задвижващия механизъм и изисквания за отваряне и затваряне на камерата за гасене на дъга, намаляване на излишните компоненти, намаляване на енергията консумация и шум и подобряване на експлоатационната надеждност на прекъсвача.

Работна среда

1. Околна температура: максимум +40℃, минимум -15℃
2. Влажност на околната среда: Средна дневна относителна влажност ≤95%; Средна месечна относителна влажност ≤90%; Средна дневна стойност налягане на водните пари ≤22×10⁻³MPa; Средно месечно налягане на водните пари ≤1,8×10⁻³MPa
3. Надморска височина: Не повече от 1000 m
4. Сеизмичен интензитет: Не повече от 8 градуса
5. Атмосферна среда: Без значителен прах, дим, корозивни или запалими газове, изпарения или солен спрей замърсяване на околния въздух.

Забележка: Ако горните нормални условия на работна среда са превишени, моля, консултирайте се с нашия производител в предварително, за да персонализирате продукта според действителните условия на работа.

Монтаж и въвеждане в експлоатация

1. Проверете прекъсвача за повреди по време на транспортиране и съхранение. Ако откриете някаква повреда, спрете да го използвате незабавно и се свържете с нашия доставчик за следпродажбена поддръжка.
2. Отстранете мръсотията (особено от повърхността на изолацията). Мръсотията, генерирана по време на транспортиране или съхранение, може да повлияе изолационните характеристики на продукта и може дори да причини опасност за безопасността.
3. Работете ръчно с прекъсвача в съответствие с разпоредбите за съхраняване на енергия, затваряне и отваряне, като наблюдавате дали състоянието на съхранение на енергия и индикаторите за отворено/затворено положение са нормални.
4. Задействайте прекъсвача, като използвате работното захранване за съхраняване на енергия, затваряне и отваряне, като наблюдавате дали състоянието на съхранение на енергия и индикаторите за отворено/затворено положение са нормални.

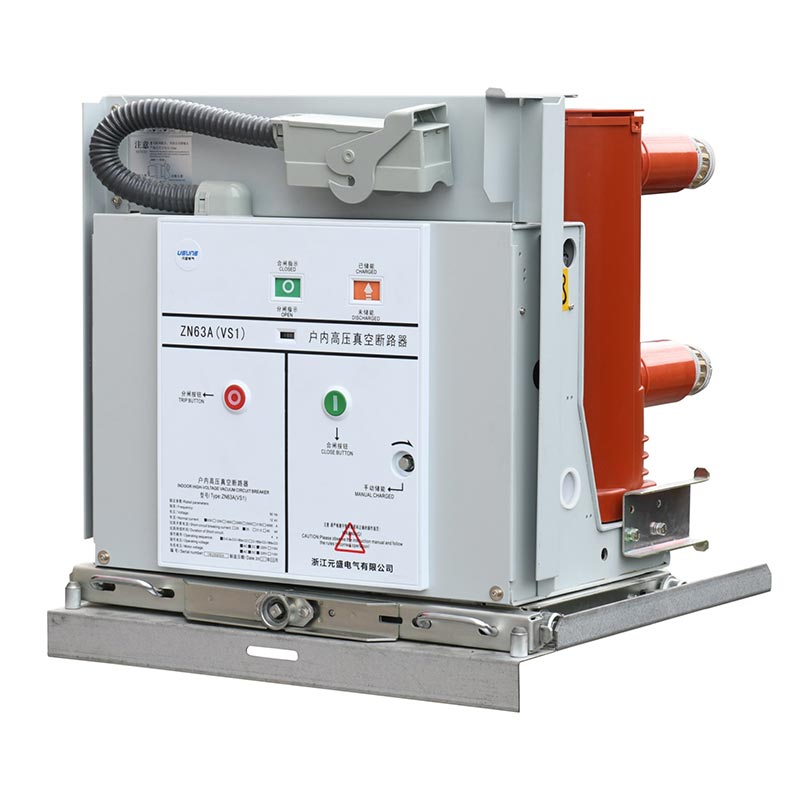

5. Работа на прекъсвача тип ръчна количка: Поставете дръжката за бутане в отвора за бутане, завъртете я по посока на часовниковата стрелка, за да напредване и обратно на часовниковата стрелка за прибиране с общ напредващ ход от 300±3 mm; в отворено положение, плавно преместете го в работна или тестова позиция, като завъртите ръкохватката 30 пъти със средна скорост, докато се чуе "щракване", показвайки, че е в правилната позиция (не използвайте прекомерна сила, за да избегнете повреда на механизма за натискане) и едновременно ще бъде свързана съответната верига на индикатора за позиция.

Забележка: Ако е избрано блокиращо устройство за затваряне, захранването на веригата за блокиране трябва да бъде свързано към отключете го, преди да затворите веригата.

Реален случай на приложение

Казус от практиката: Проект за електроразпределение на градски търговски комплекс

Търговски комплекс от 150 000㎡ (интегриращ търговски център, офис сграда и хотел) в основния бизнес район от Ханджоу, Китай, изисква високоволтови прекъсвачи със стабилна производителност, адаптивност към чести работа и висока безопасност, за да се гарантира непрекъснатост на цялостното захранване. След сравняване на различни опции, клиентът избра Usune VS1-12/630-25 вътрешен вакуумен прекъсвач с високо напрежение тип ръчна количка, разполагащ с 20 единици за защита от късо съединение и контрол на натоварването на разпределителната система за високо и ниско напрежение на комплекса. От пускането в експлоатация той работи стабилно без никакви повреди, като времето за изолиране на повредата е намалено до 0,3 секунди, ефективно осигуряване на нормалната работа на електрическото оборудване и печелене на висока оценка от клиента.

ЧЗВ

Въпрос 1: Какво става, ако вътрешният вакуумен прекъсвач за високо напрежение се използва в среда извън нормалния диапазон?

A1: Ако действителната работна среда надвишава нормалните условия (като надморска височина над 1000 m, температура на околната среда под -15℃ или над +40℃ и т.н.), е необходимо предварително да се консултирате с нашия производител. Нашата фабрика ще персонализирайте продуктите въз основа на действителните параметри на околната среда, като например подобряване на изолационните характеристики и оптимизиране уплътнителни структури, за да се осигури стабилна работа в целевата среда.

В2: Как да поддържаме прекъсвачите от серията Usune VS1-12, за да удължим експлоатационния им живот?

A2: Продуктът приема интегриран втвърден стълб и интегрирана структура, постигайки работа без поддръжка при нормална употреба. Само периодични проверки на чистотата на повърхността на прекъсвача (особено на изолацията повърхност), отстраняване на прах и мръсотия и наблюдение на индикаторите за отворено/затворено положение и състоянието на съхранение на енергия са задължителни. Ако бъдат открити някакви аномалии, незабавно спрете да използвате продукта и се свържете с нашия доставчик за професионална следпродажбена поддръжка за предотвратяване на по-нататъшни повреди.

Q3: Прекъсвачите от серията Usune VS1-12 съвместими ли са с други марки разпределителни уреди?

A3: Да. Продуктът е проектиран в съответствие с национални и международни стандарти и е напълно съвместим с Разпределителна уредба с централно монтирано чекмедже тип KYN28A-12 (GZS) и фиксирана разпределителна уредба от серия XGN. Освен това нашите производителят може да коригира размерите на продукта и интерфейсите според конкретния модел на разпределителното устройство клиент, за да гарантира съвместимост. Преди закупуване, моля, предоставете параметрите на разпределителната уредба на нашия доставчик за професионални съвети за съвпадение.
