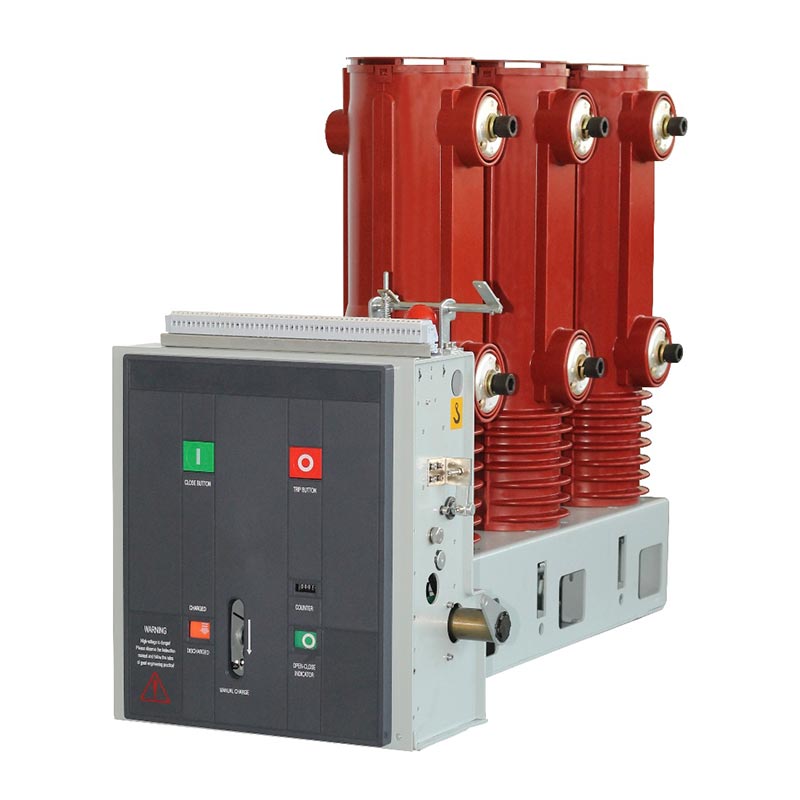

Вакуумният прекъсвач Usune 33kv Indoor Vcb е продукт от ново поколение, проектиран на базата на усъвършенствани разпределителни уреди Концепции за научноизследователска и развойна дейност и действителните нужди на глобалния пазар за разпределение на електроенергия. Подходящ е за трифазен ток 50Hz вътрешни електроразпределителни системи с номинално напрежение 40,5kV (33kV работно ниво), поемане на ядро функции като нормално превключване на товара, прекъсване на тока на повреда, защита от претоварване на системата и оборудване изолация за безопасност.
Продуктът изоставя сложните и излишни структури, като възприема интегрирана рамка и модулно оформление, оптимизирано за фиксиран страничен монтаж в комутационни уредби за високо напрежение. Той предлага значителни предимства в пространството на шкафа адаптиране, цялостна структурна стабилност и по-късна експлоатация и поддръжка. В сравнение с конвенционалните вътрешни вакуумни прекъсвачи, той е по-приспособим към чести работни условия, има по-дълъг механичен живот и по-стабилна последователност на работа, отговаряща напълно на изискванията за непрекъсната и надеждна работа на критичните захранващи връзки.
Разработен специално за справяне с болезнените точки на практическите приложения в 33kV/40,5kV разпределителни уредби за закрити помещения, той приема професионална логика на дизайна на превключвателя. Неговите механични изходни характеристики са перфектно съобразени с експлоатационни изисквания на вакуумния прекъсвач. Всички структурни и работни конфигурации са предназначени за вътрешни стационарни инсталации, чести операции, подстанции и сценарии за промишлено електроразпределение. The технологията е зряла и изключително практична за инженерни приложения.
33kV вътрешният Vcb вакуумен прекъсвач използва зрял модулен пружинен оперативен механизъм. Неговото предаване структурата е проста и надеждна, без сложни или лесно повредени преносни връзки. Проверен в множество промишлено електроразпределение, надграждане на подстанции и проекти за електроснабдяване на минното дело, той демонстрира отлично производителност по отношение на точността на затваряне и отваряне, механична продължителност на живота и възможности за предотвратяване на смущения.
Работната намотка, двигателят за съхранение на енергия и оперативната логика са проектирани според номиналните параметри. The обхватът на адаптиране на напрежението е ясен и логиката на връзката на спомагателния превключвател е надеждна. Продуктът се затваря, операциите по отваряне и съхранение на енергия са стандартизирани, с пълни размери, интерфейси и окабеляване конфигурации. Може да се свърже директно със стандартна вътрешна разпределителна уредба 33kV, предлагайки силна съвместимост и висока заменяемост.
Оборудван с двоен електрически/ръчен режим на съхранение на енергия, индикаторът за състояние и спомагателният превключвател са синхронизирани. Конструкцията за абсорбиране на хидравличен буфер се използва в по-късните етапи на спъване, като ефективно намалява износването при удар и подобряване на оперативната безопасност. Осигурява ясна обратна връзка за съхранението на енергия и състоянието на отваряне/затваряне, като избягва риск от неправилно функциониране и цялостно гарантиране на безопасността при работа и поддръжка на място.

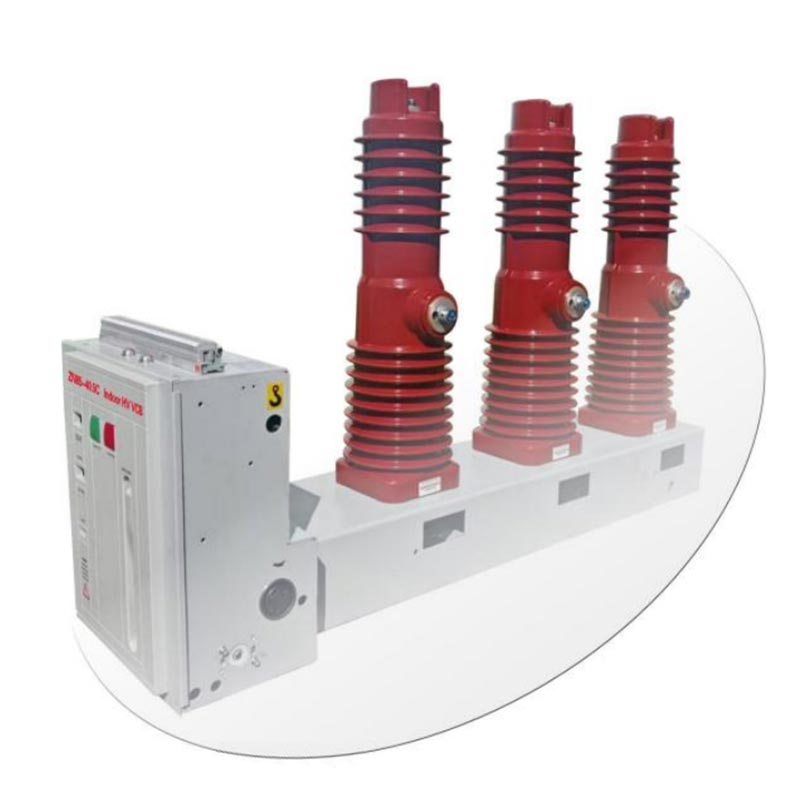

Ядрото на вътрешния вакуумен прекъсвач Usune ZN85C-40.5 33kV Vcb използва специална модулна пружина за работа механизъм, който е монтиран изцяло в рамката на оборудването и е незаменим основен компонент на цялостната структура на прекъсвача. Този механизъм е специално проектиран за 40,5kV закрито фиксирано странично монтиране модели, със силно опростена трансмисионна структура и по-рационално разпределение на силата.
Неговият най-значим структурен акцент е перфектното му адаптиране към вертикалното разположение на прекъсвача, което позволява силно интегрирано сглобяване с главната верига и полюсната система. Кривата на изходната сила на механизма идеално отговаря на оперативните изисквания на вакуумния прекъсвач, като избягва проблеми като несъответстваща работа скорости, нестабилно контактно налягане и кратък механичен живот, причинени от конвенционалните механизми. Така е особено подходящ за механичните характеристики и условията на работа на 40,5kV вътрешна вакуумна верига прекъсвачи.
Затварящата мощност на прекъсвача се осигурява изцяло от акумулатора на енергия на затварящата пружина, поддържайки и двете задвижване с електродвигател и режими на работа с ръчна дръжка. Дори при прекъсване на електрозахранването или поддръжка, той осигурява нормално съхранение на енергия и резервно затваряне.
В режим на съхранение на електрическа енергия моторът за съхранение на енергия, фиксиран към страничната плоча на механизма, задвижва предавката преносна система. В режим на ръчно съхранение на енергия операторът дърпа специална дръжка за съхранение на енергия, въртяща се зъбния вал и зъбното колело. Чрез изпреварващия съединител валът за съхранение на енергия се върти синхронно, разтягане на затварящата пружина за пълно съхранение на енергия.
При достигане на пълно съхранение на енергия, лапата за съхранение на енергия заключва сигурно ролката на гърбицата и изпреварващия съединител автоматично се изключва. Едновременно с това свързващата плоча задвижва индикатора за съхранение на енергия да се обърне, показване на индикатора "съхранена енергия", а спомагателният превключвател превключва за прекъсване на захранването на двигателя. При това точка, прекъсвачът влиза в състояние на готовност за затваряне с ясно и надеждно състояние.
Затварянето може да се постигне чрез ръчно натискане на бутона за затваряне или чрез дистанционно управление на затварящия електромагнит. При задействане, механизмът за съхранение на енергия освобождава ключалката на палеца и предварително съхранената затваряща пружина бързо се свива, карайки гърбицата, вала за съхранение на енергия и изпреварващия съединител да се движат синхронно.
Ексцентрикът допълнително задвижва свързващия механизъм, като натиска изолирания дърпащ прът и премества контакта към затварянето позиция, компресиране на контактната дискова пружина и установяване на стабилно контактно налягане, необходимо за номиналния провеждане на ток. След затваряне, затварящата лапа заключва ролката на механизма, поддържайки затворено положение; на индикатор за съхранение на енергия и допълнителен превключвател автоматично се нулират, свързвайки веригата на двигателя. С външен захранване, той незабавно влиза в състояние на повторно съхранение на енергия, индикаторът за затваряне/отваряне превключва на "затворено" състояние, а главният и спомагателният ключ извършват синхронно превключване.
Изключването може да се задейства по три начина: ръчно чрез бутона за изключване, чрез външно електрическо устройство за изключване или чрез свръхтоков изключвател. При задействане заключващите ключалки се отключват, освобождавайки заключеното състояние между механизъм и ролките.
Под комбинираното действие на контактната пружина и изключващата пружина, подвижните и неподвижните контакти вътре камерата на вакуумния прекъсвач на фиксирания стълб бързо и надеждно се отделя, постигайки ток на повреда или натоварване прекъсване на тока. В по-късните етапи на действието на изключване вграденият хидравличен буфер абсорбира остатъка енергия на удара, ограничаване на крайната позиция на задействане, намаляване на шума от механичен удар и износване и разширяване на общ механичен живот на оборудването.
Начин на монтаж и размери
Usune ZN85C-40.5 приема фиксирана странично монтирана инсталационна структура, специално проектирана за стандартни вътрешни комутационна апаратура за високо напрежение. Отличава се с висока съвместимост с шкафове, удобен монтаж, пускане в експлоатация и последващо поддръжка и поддържа три основни метода за инсталиране на кабели:
- Десен тип изходящ кабел
- Горен входящ тип кабел
- Тип вграден монтаж
Общите размери стриктно се придържат към общите спецификации за съвпадение на модула (вижте Фигура 1 за подробности разстояние между монтажните отвори, обща дължина, ширина, височина и размери на свързване на шина), което позволява стандартизиране подмяна и унифицирано съвпадение на шкафа, намалявайки разходите за дизайн, модификация и инсталиране на клиента.
A: Да. Номиналното проектно напрежение на продукта е 40,5 kV, което отговаря напълно на изискванията за конвенционална работа на закрито на 33kV електрически системи. Той има достатъчно граници на изолация и прекъсваща способност и може да бъде безопасен и стабилен прилага се към проекти за вътрешни разпределителни уредби 33 kV в промишлени и минни предприятия, електроцентрали и малки и средни подстанции.
О: Този вътрешен вакуумен прекъсвач Vcb 33kV е оборудван със специална ръкохватка за ръчно съхранение на енергия. Когато на външното захранване е прекъснато или двигателят се повреди, операторът може ръчно да завърши затварянето и енергията операция за съхранение чрез дръжката за съхранение на енергия, постигане на нормална операция на затваряне и значително подобряване възможност за аварийна работа на оборудването при прекъсване на захранването и условия на поддръжка.
О: Този странично монтиран фиксиран модел има по-голяма структурна твърдост и по-малко радиално място за монтаж, което го прави по-лесен за съчетаване с компактна разпределителна уредба. Освен това предлага по-висока стабилност при честа работа и вибрации условия. Инсталирането, фиксирането и последващата поддръжка са по-лесни, което го прави по-подходящ за промишленост потребители, проекти за модернизиране и сценарии за подмяна, които не са напълно чекмеджета с високи изисквания за фиксирани и надеждна работа.
