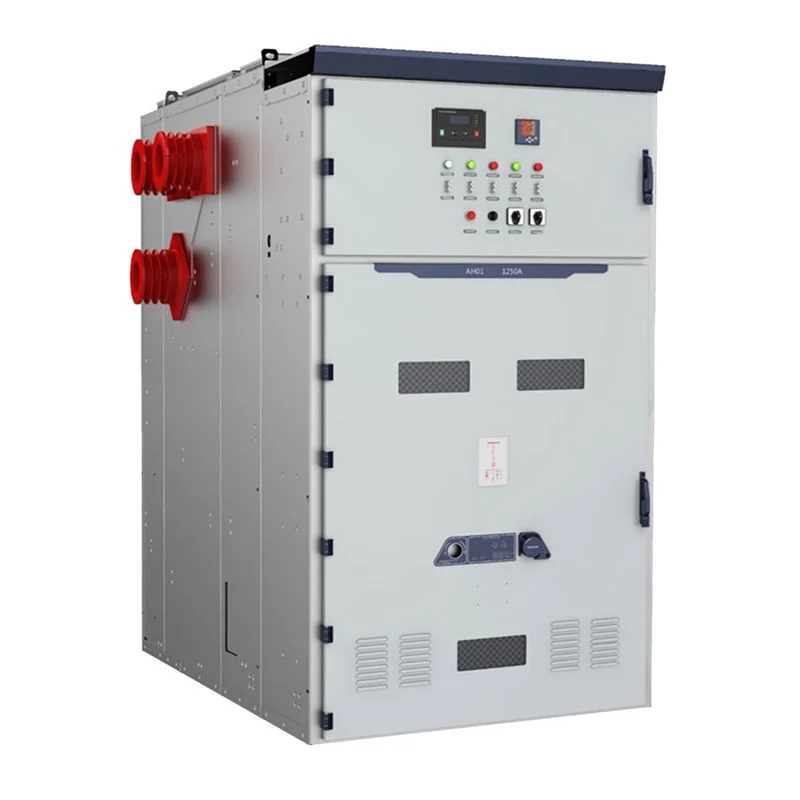

KYN61-40.5 33kV Indoor VCB Switchgear Panel е разработен за проекти, изискващи вътрешно по-високо напрежение платформа за разпространение. Конфигурацията му комбинира изтеглящ се вакуумен прекъсвач, обвит в метал конструкция, отделни електрически отделения, шинни системи, кабелни връзки и вторично контролно оборудване в интегрирана гама разпределителни уреди.
Usune работи по системи за управление ISO 9001, ISO 14001 и ISO 45001. Оборудването е проектирано съгласно приложими IEC и GB стандарти, с наличен CE сертификат за приложимите пазари.
За разпределителни системи от клас 33kV и 36kV изборът на разпределителна апаратура изисква повече от просто съпоставяне на номиналната напрежение. Инженерите трябва да вземат предвид нивото на изолация, тока на натоварване, тока на повреда, конфигурацията на захранващото устройство, трансформатора капацитет, кабелна връзка, координация на защитата и среда на инсталиране.
KYN61-40.5 33kV вътрешен VCB разпределителен панел е предназначен за вътрешно разпределение на средно напрежение, където тези електрическите параметри трябва да бъдат координирани в рамките на цялостна електроразпределителна система.
В сравнение с приложенията на разпределителната апаратура с по-ниско напрежение, по-високото системно напрежение поставя по-голям акцент върху изолацията координация и изпълнение на късо съединение. Usune може да конфигурира оборудването според електрическите параметри предоставени от клиента.
Оборудването използва метална затворена архитектура за организиране на първичните и вторичните електрически секции. Основната веригата включва вакуумния прекъсвач, връзките на шините, зоната за завършване на кабела и свързаното заземяване компоненти.
Вторичното оборудване може да бъде подредено за защита, измерване, контрол, индикация и комуникация според изискванията на проекта.
Тази конфигурация позволява разпределителната уредба да бъде проектирана около действителната електрическа мрежа, вместо да се използва един фиксиран шкаф за всяко приложение.
При по-високи нива на напрежение координацията на защитата става важна част от дизайна на системата. Прекъсвачът, защитно реле, трансформатор, кабел и оборудване нагоре по веригата трябва да бъдат избрани според изчислената повреда условия и философия на защита.
Вакуумният прекъсвач осигурява основната функция за превключване и прекъсване. Свързаната защита и системата за управление може да бъде конфигурирана според електрическия дизайн на клиента.
Металните прегради между функционалните секции спомагат за организирането на вътрешното електрическо разпределение, като същевременно освобождават налягането устройството осигурява контролиран път за освобождаване на налягането в случай на вътрешна повреда.
Входящият шкаф получава захранване от електрическата мрежа нагоре по веригата и го прехвърля към шината на разпределителната уредба система. Трябва да се определят номиналният ток, защитното оборудване, изискванията за измерване и конфигурацията на кабела от проектния проект.
Изходящите шкафове разпределят захранването към трансформатори, двигатели, производствено оборудване или други товари надолу по веригата. The номиналният ток и настройките за защита трябва да съответстват на свързания товар.
Конфигурации за измерване на PT и напрежение могат да бъдат включени, когато проектът изисква мониторинг на напрежението, защитни функции или електрическо измерване.
Съоръженията за разделяне на шини могат да разделят разпределителната система на отделни секции и да поддържат електричеството оперативна стратегия, определена от инженера на проекта.
Конфигурации за измерване могат да бъдат предоставени за приложения, изискващи измерване на енергия и електрически параметри наблюдение.

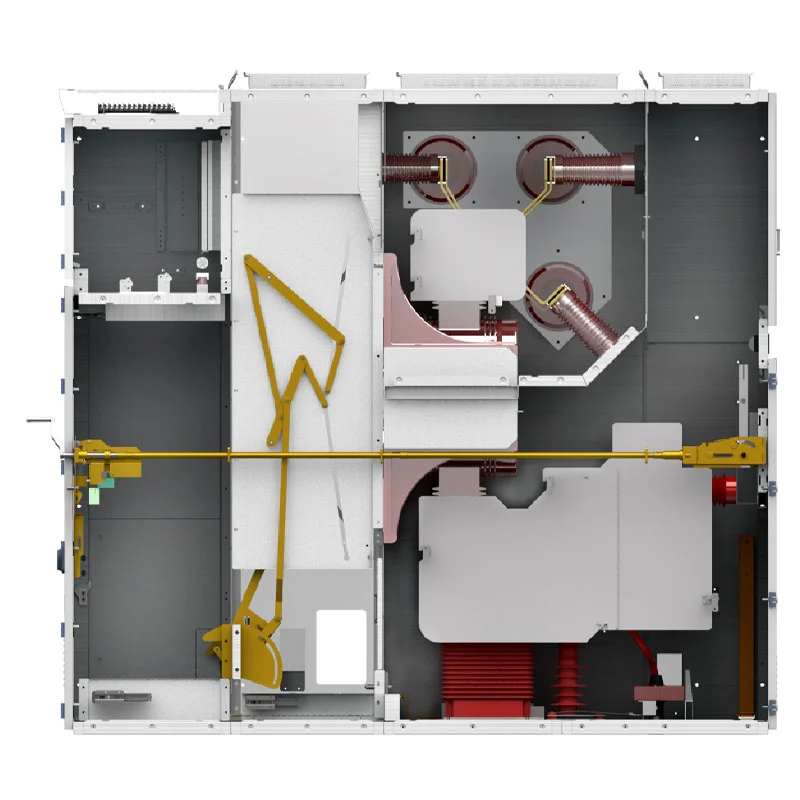

Шкафът е организиран в определени електрически секции, включително отделение за прекъсвач, отделение за шини, отделение за кабели и отделение за инструменти/контрол.
Секцията на прекъсвача побира вакуумния прекъсвач и неговия задвижващ механизъм. Шинопроводната секция осигурява основната електрическа връзка между шкафовете, докато кабелното отделение осигурява пространство за входящи и изходящи кабелни връзки.
Инструменталната и контролната секция съдържа вторични компоненти, необходими за защита, измерване, управление и индикация.
Тази подредба дава на инженерите ясна вътрешна архитектура при планиране на инсталация, прокарване на кабели, въвеждане в експлоатация и поддръжка.
Оборудването включва механична система за блокиране, предназначена да ограничава неправилни работни последователности.
Механизмът с пет защита е предназначен да предотврати неправилна работа на прекъсвача, движение на изтеглящия се модул под товар, затваряне на заземителния превключвател, докато е под напрежение, захранване на веригата, докато заземителният превключвател остава затворен и случаен достъп до отделения под напрежение.
Горно монтирано устройство за освобождаване на налягането също е включено в структурата на шкафа, за да осигури контролирано налягане освобождаване по време на състояние на вътрешна повреда.
KYN61-40.5 33kV закрит VCB разпределителен панел може да бъде конфигуриран за входящо захранване, трансформаторни връзки, изходящи фидери, секциониране на шини, измерване и измерване на напрежение във вътрешни подстанции.
Електрическите централи могат да използват разпределителната уредба за спомагателно разпределение на средно напрежение, електрически системи, свързани с генератора, трансформаторни захранващи устройства и разпределение на енергия надолу по веригата.
Големите индустриални съоръжения могат да използват различни захранващи конфигурации за двигатели, трансформатори, производствени системи, помпи, компресори и спомагателно електрическо оборудване.
Минните операции с електрически товари с по-висока мощност могат да конфигурират разпределителната уредба около захранващи устройства за трансформатори, двигатели, вентилационно оборудване, помпени системи и съоръжения за обработка.
Оборудването е подходящо и за специализирана инфраструктура, където трябва да се координира електрическото разпределение с множество сгради, зони за оборудване и спомагателни системи.
Проектът за изстрелване на ракета Cas-space е референтен проект за приложения на комутационната апаратура за средно напрежение Usune.
Съоръжението за изстрелване на ракети включва специализирана инфраструктура и множество електрически товари, разпределени между тях различни функционални области. Следователно неговата система за разпределение на електроенергия се нуждае от координирани входящи вериги, захранващо устройство защита, електрическа изолация, измерване и управление.
За този проект разпределителната уредба беше приложена като част от електрическото разпределение средно напрежение на обекта подреждане. Проектът изискваше електрическото оборудване да бъде интегрирано с по-широката инфраструктура, а не се третира като самостоятелна шкафова инсталация.
Това приложение демонстрира опита на Usune в доставката на разпределително оборудване за средно напрежение за специализирани инженерни проекти със специфични изисквания към електрическата система.
| Артикул | Спецификация |
| Серия | KYN61 |
| Номинално напрежение | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Номинална честота | 50Hz / 60Hz |
| Номинален ток | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номинален ток на прекъсване при късо съединение | 25kA, 31.5kA, 40kA, 50kA |
| Номинален краткотраен издържан ток | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Степен на защита | IP4X външен корпус / IP2X вътрешни отделения |
| Околна температура | -15°C до +40°C |
| Относителна влажност | Среднодневно ≤95%; средно месечно ≤90% |
| Надморска височина | ≤1000m, с намаление за по-голяма надморска височина |
| Монтаж | На закрито |
| система | Трифазен АС |
Окончателната електрическа конфигурация трябва да бъде потвърдена според действителното напрежение на проекта, ток, ниво на повреда, изисквания за изолация, схема на защита и условия за монтаж.
За проект за разпределителна апаратура от клас 33kV, обществените поръчки трябва да се основават на цялостната електрическа система, а не само количеството на шкафа. Екипът на проекта трябва да потвърди номиналното напрежение на системата, непрекъснатия ток на натоварване, ниво на късо съединение, количество захранващо устройство, капацитет на трансформатора, подреждане на кабела, изисквания за защита и изискване измервателни функции.
За по-големи проекти гамата може да съдържа различни функции на шкафа. Входящи, изходящи, PT, измерване, автобус секционатор, а изолационните конфигурации могат да се комбинират според електрическата еднолинейна диаграма.
Този подход помага за предотвратяване на несъответствия между разпределителната уредба и свързаните трансформатори, кабели, защитни устройства, и натоварвания надолу по веригата.
Окончателното разположение на шкафа може да бъде разработено според електрическата архитектура на проекта. различни броят на входящите и изходящите вериги може да бъде подреден в координирана разпределителна уредба.
Типична разпределителна система може да включва входящ шкаф, свързан към източника на захранване нагоре по веригата, няколко изходящи шкафове, захранващи трансформатори или големи товари, и допълнителни PT или измервателни шкафове за напрежение измерване и енергиен мониторинг.
Когато проектът изисква два източника на захранване или разделени шинни секции, може да има и функции за разделяне на шини включени в състава.
Този метод на конфигуриране прави оборудването подходящо както за отделни абонатни станции, така и за по-големи мулти-шкафове разпределителни системи.

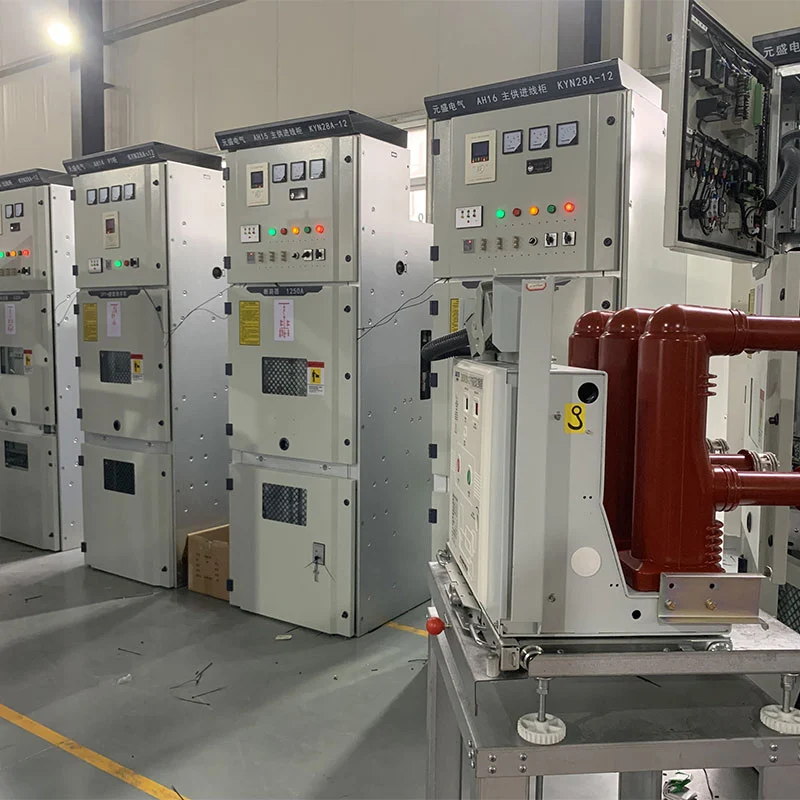

Преди доставката завършената разпределителна уредба се подлага на проверка на модула на шкафа, връзките на първичната верига, вторично окабеляване, механична работа и съответните електрически функции.
Изтеглящ се механизъм, работа на прекъсвача, функции за блокиране, заземяване и шкаф конструкцията се проверяват по време на процеса на инспекция на производството.
Usune може да предостави съответните записи от инспекции и тестова документация според изискванията на проекта, което позволява клиенти, EPC изпълнители и инспектори на трети страни, за да проверят оборудването преди изпращане.
Стойността на разпределителната система със средно напрежение не се ограничава до нейния първоначален електрически рейтинг. За големи инфраструктурни и индустриални проекти, оборудването също трябва да поддържа организирана операция, планирана поддръжка, бъдещо управление на вериги и стабилна интеграция с по-широката електроразпределителна мрежа.
Разделената конструкция на вътрешния VCB разпределителен панел KYN61-40.5 33kV осигурява дефинирано разположение за първично и вторично оборудване, докато конструкцията на изваждащия се прекъсвач позволява превключвателният блок да бъде преместен за преглед и сервизиране.
За съоръжения, където се очаква електроразпределението да работи в продължение на много години, тази комбинация може да помогне за създаване по-управляема разпределителна система за средно напрежение и опростяване на бъдещото планиране на поддръжката.
Предоставената спецификация включва конфигурации 3,6 kV, 7,2 kV, 12 kV, 24 kV и 36 kV. Действителното номинално напрежение трябва да се потвърди според енергийната система на клиента.
Предоставената спецификация изброява номинална конфигурация от 36 kV, която може да се счита за обект на системи от клас 33 kV за потвърждение на действителните системни изисквания, нивото на изолация и приложимите стандарти.
Използва се за приемане, разпределение, превключване, защита, измерване и контрол на средно напрежение вътрешни трифазни системи за захранване с променлив ток.
Предлаганите конфигурации варират от 630A до 3150A. Правилната оценка трябва да бъде избрана според максимума непрекъснато натоварване и проектиране на проекта.
Наличните номинални стойности включват 25 kA, 31,5 kA, 40 kA и 50 kA, като приложимата стойност се определя от изчислената грешка ниво на електрическата система.
да Usune може да конфигурира входящи, изходящи, PT, измерване, секциониране на шини и изолационни функции според еднолинейна схема на клиента и технически изисквания.
Usune работи по системи за управление ISO 9001, ISO 14001 и ISO 45001. Продуктите са проектирани според приложими IEC и GB стандарти, с наличен CE сертификат за приложими конфигурации.
да Usune може да предостави технически спецификации, протоколи от тестове, чертежи и друга проектна документация според клиентски и инженерни изисквания.
Стандартната конфигурация е предназначена за вътрешен монтаж. Специални условия като голяма надморска височина, високо влажност или необичайни условия на околната среда трябва да бъдат потвърдени преди поръчка.
