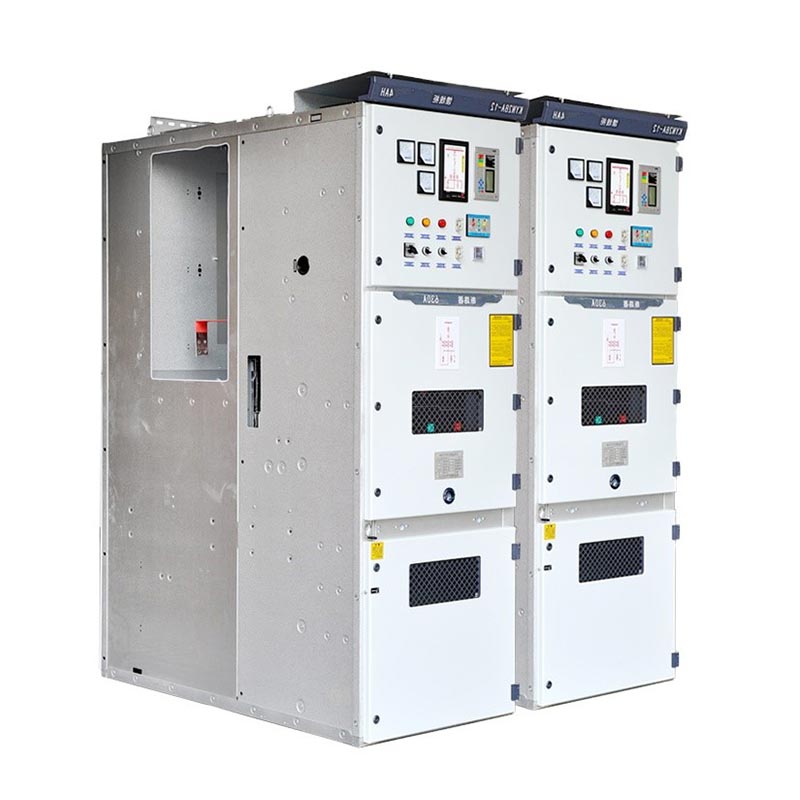

Kyn28 Разпределителна уредба 6kv

Usune Kyn28 Разпределителна уредба 6kV е закрита разпределителна уредба за променлив ток с променлив ток, изваждаща се в метален корпус, подходяща за 3.6kV~12kV нива на напрежение, 50/60Hz трифазни променливотокови захранващи системи и е основно устройство за контрол и защита в захранването процес на предаване и разпространение. Разработено и произведено независимо от Zhejiang Usune Electric, това продукт интегрира усъвършенствани дизайнерски концепции и зрели производствени процеси, балансирайки безопасност, надеждност и практичност. Той отговаря на нуждите от електроразпределение на единични шини и сегментирани системи с единични шини, постигайки голям мащаб приложение в енергетиката, металургията, химическата и строителната промишленост, което допринася за безопасността и ефективността работа на глобални енергийни системи със стабилна производителност.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Основни технически параметри

Структурен дизайн и основни характеристики

1. Подвижен модулен дизайн

Инсталиран е основният компонент Kyn28 Switchgear 6kV, вакуумният прекъсвач (съвместим с VS1, VD4 и др.) на подвижна количка. За рутинна поддръжка, тестване или подмяна е необходима само количката на прекъсвача демонтиран за работа, без да е необходимо да се изключва целият шкаф, което значително съкращава времето за поддръжка и намаляване на въздействието от прекъсване на захранването. Количката е универсална и бързо се подменя, подобрявайки системата ефективност на експлоатация и поддръжка.

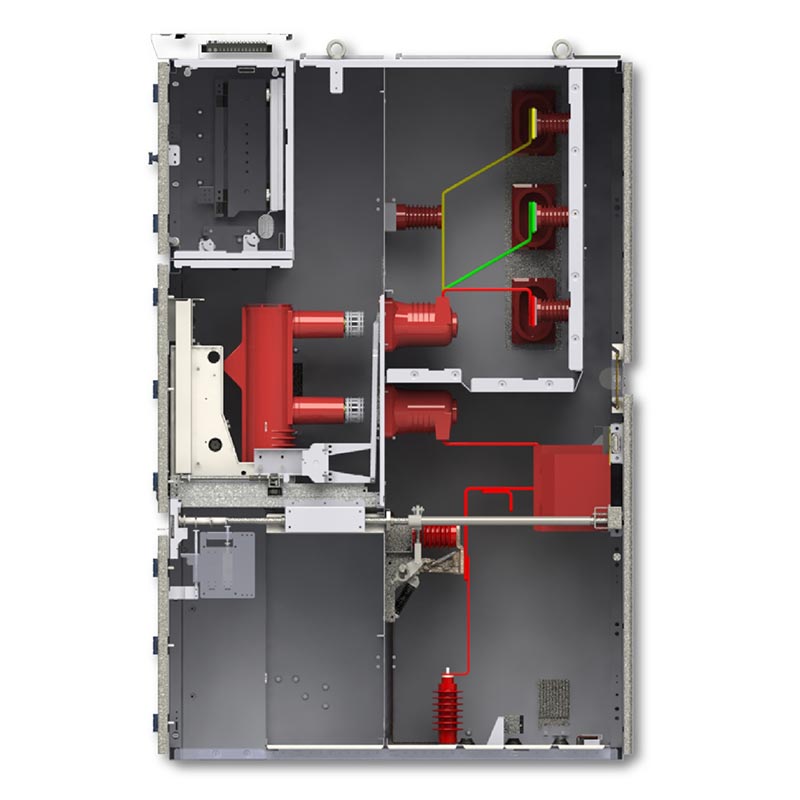

2. Разделена структура с метално покритие

Шкафът Kyn28 Switchgear 6kV е разделен на четири независими отделения с метални прегради: шина отделение, отделение за прекъсвач, отделение за кабели и отделение за инструменти за ниско напрежение. всеки живите компоненти на отделението са напълно изолирани, като ефективно предотвратяват разпространението на фаза към фаза и грешки при късо съединение фаза-земя, избягване на каскадни повреди, намаляване на риска от токов удар по време на поддръжка и повишаване на безопасността при работа на оборудването.

3. Пълна защита с пет превенции на блокиране

Оборудван с механична + електрическа двойна система за блокиране с пет превенции, елиминираща неправилната работа при източник:

- Предотвратява случайно отваряне или затваряне на прекъсвачи;

- Предотвратява бутане/изваждане на количката на прекъсвача под товар;

- Предотвратява затварянето на заземителя, докато е под напрежение;

- Предотвратява случайно захранване при затворен заземителен ключ;

- Предотвратява случайно влизане в отделение под напрежение.

4. Компактен, ефективен и лесно разширяем

Шкафът е с компактна конструкция, спестяваща място за монтаж. Неговият модулен дизайн позволява гъвкаво комбиниране и разширяване на видовете шкафове, за да се отговори на нуждите от разширение на системата за разпределение на енергия. Лесно се адаптира към различни системни архитектури, като единични шини и сегментирани системи с единични шини, улесняващи бъдещето системни надстройки и интеграция.

Приложими условия на околната среда

1. Околна температура: -10 ℃ ~ +40 ℃

2. Надморска височина: ≤1000m (налични са персонализирани дизайни за райони с висока надморска височина над 1000m)

3. Влажност на въздуха: Средна дневна относителна влажност ≤95%, средна месечна относителна влажност ≤90% (без кондензация)

4. Заобикаляща среда: Без корозивни или експлозивни газове, без големи количества прах и без запалими или експлозивни медии

Типични сценарии за приложение

1. Спомагателни системи за електроцентрали: Използва се за получаване, разпределение и защита на мощността на централата, осигурявайки стабилна захранване на спомагателното оборудване на генератора;

2. Разпределение на мощността на индустриални и минни предприятия: Подходящо за промишлени сценарии с високо натоварване, като минно дело, металургията и химическата промишленост, отговарящи на нуждите от контрол на захранването и защита от претоварване/късо съединение на оборудване с висока мощност;

3. Търговски и високи сгради: Използва се в подстанции на големи търговски центрове, офис сгради, хотели и др., за постигане на безопасно разпределение и рафинирано управление на мощността на сградата;

4. Обществени подстанции: Като основно оборудване за разпределение на електроенергия със средно напрежение в градски и индустриални подстанции, осигуряване на стабилна работа на регионалната електрическа мрежа.

Реален случай на приложение

Казус от практиката: Проект за електроразпределение за производствена линия на валцова мелница на голяма стоманодобивна група в провинция Дзянсу

Предистория на проекта: Съществуващото разпределително устройство в цеха на валцовия цех на групата за стомана остаряваше и често неизправност, засягаща непрекъснатата работа на производствената линия. Високонадеждно средно напрежение разпределителната уредба беше необходима за подмяна.

Решение: Бяха избрани 28 комутационни блока Usune KYN28-6KV, съвместими с 10kV електроразпределителна система, с номинален ток от 1600A и краткотраен издържан ток от 31,5kA (4s), конфигуриран с VS1 вакуумна верига прекъсвачи.

Резултати от внедряването: За трите години от пускането в експлоатация оборудването работи без никакви повреди. The петслойната система за блокиране ефективно предотвратява неправилното функциониране, а разделената структура избягва разпространение на грешките. Стабилността на електрозахранването на производствената линия на валцоващата мелница се е подобрила с 99,9%, намалявайки годишни загуби от престой с над 5 милиона юана, спечелвайки висока оценка от клиента.

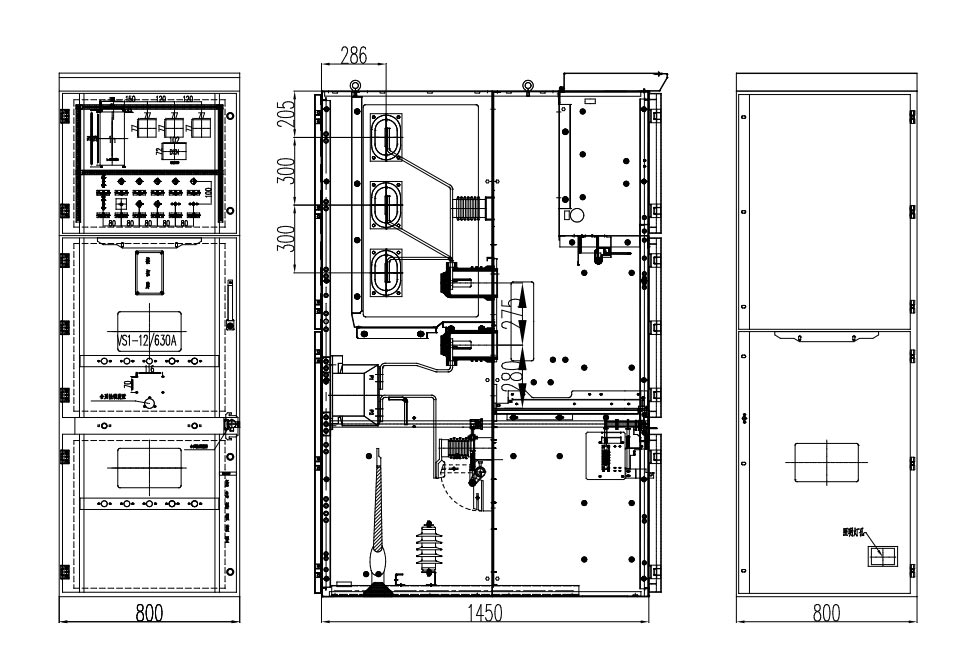

Външно измерение

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

Въпрос 1: Какви са основните предимства на комутационна апаратура Kyn28 6kV в сравнение с традиционната фиксирана комутационна апаратура?

О: В сравнение с традиционната фиксирана комутационна апаратура, най-голямото предимство на Usune KYN28-6KV е неговият сменяем дизайн. Количката на прекъсвача може да се мести независимо, елиминирайки необходимостта от изключване на целия шкаф по време на поддръжка, което значително намалява въздействието от прекъсване на захранването. В същото време неговата метална броня е отделена структурата и всеобхватната петзащитна система за блокиране предлагат повишена безопасност. Модулният дизайн улеснява разширяване и системна интеграция, адаптиране към сложни нужди за разпределение на енергия и в резултат на по-ниски общи разходи за поддръжка през жизнения цикъл.

Въпрос 2: Може ли това разпределително устройство да бъде адаптирано към висока надморска височина или специална среда? Какъв е цикълът на персонализиране?

A: Да. За среди с висока надморска височина >1000 m Usune ще оптимизира дизайна на изолацията и избора на компоненти. За специални среди като корозивни, с висока влажност и прашни среди, персонализирани решения като могат да бъдат осигурени антикорозионни покрития, подобрено уплътнение и прахоустойчиви бариери. Производственият цикъл за стандарт персонализирани продукти е приблизително 15-20 дни, в зависимост от сложността на персонализирането и количеството на поръчката.

Q3: Като производител, какви следпродажбени услуги и услуги за техническа поддръжка предоставя Usune?

О: Като фабрика за източник, Usune предоставя услуги за пълен жизнен цикъл: предварителните продажби включват дизайн на решение, параметри подбор и техническа консултация; проследяването на продажбите включва проследяване на напредъка на производството и фабрични тестове сътрудничество; следпродажбеното обслужване включва безплатен монтаж и пускане в експлоатация, обучение на оператори, 1 година гаранция на оборудването, Доживотни услуги за доставка и поддръжка на резервни части и 24-часов глобален отговор на техническите нужди, които трябва да се осигурят стабилна работа на оборудването.
