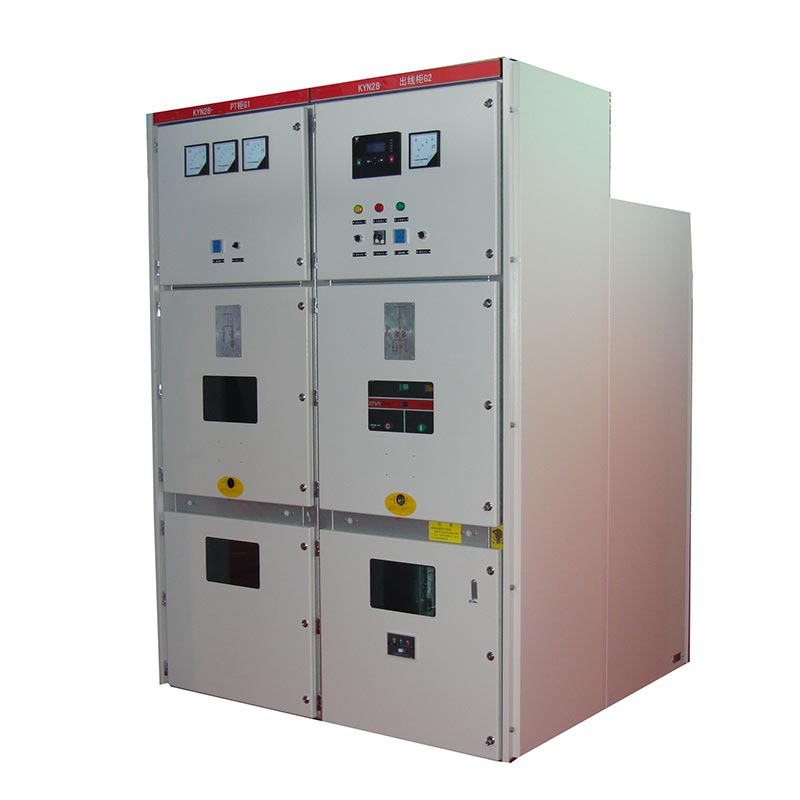

Kyn28 Разпределителна уредба 20kv

Комутационната апаратура Usune Kyn28 20kV е вътрешна трифазна променливотокова комутационна апаратура с метална обвивка, използвана предимно в 24kV мощност системи, позволяващи приемане, разпределение, управление, защита и мониторинг на електрическа енергия.

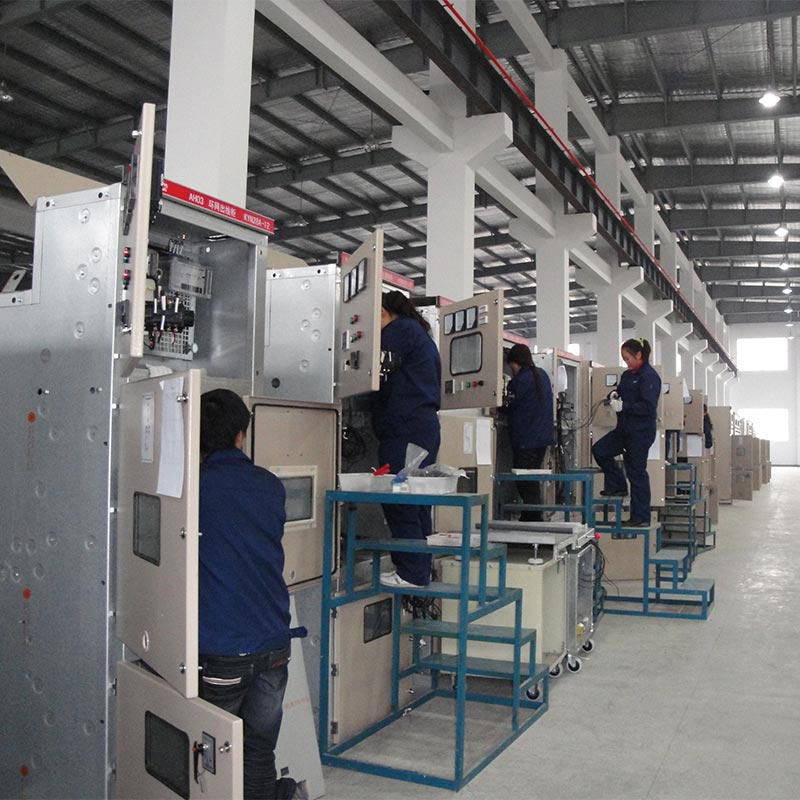

Продуктът използва въздушна изолация + изолация с термосвиваемо/епоксидно покритие с клас на защита IP4X (корпус). Компактната му структура и високото ниво на изолация го правят подходящ за различни сценарии за разпределение на енергия на закрито. Като а решение за разпределение на мощност със средно напрежение, произведено от професионален китайски производител, този продукт, със своя стабилна производителност и стандартизиран дизайн, се превърна в доверен избор на висококачествен доставчик за клиенти по целия свят. Цялото основно производство е завършено в нашата собствена фабрика.

Разпределителна апаратура за ниско напрежение

Разпределителна апаратура средно напрежение

Основни технически параметри

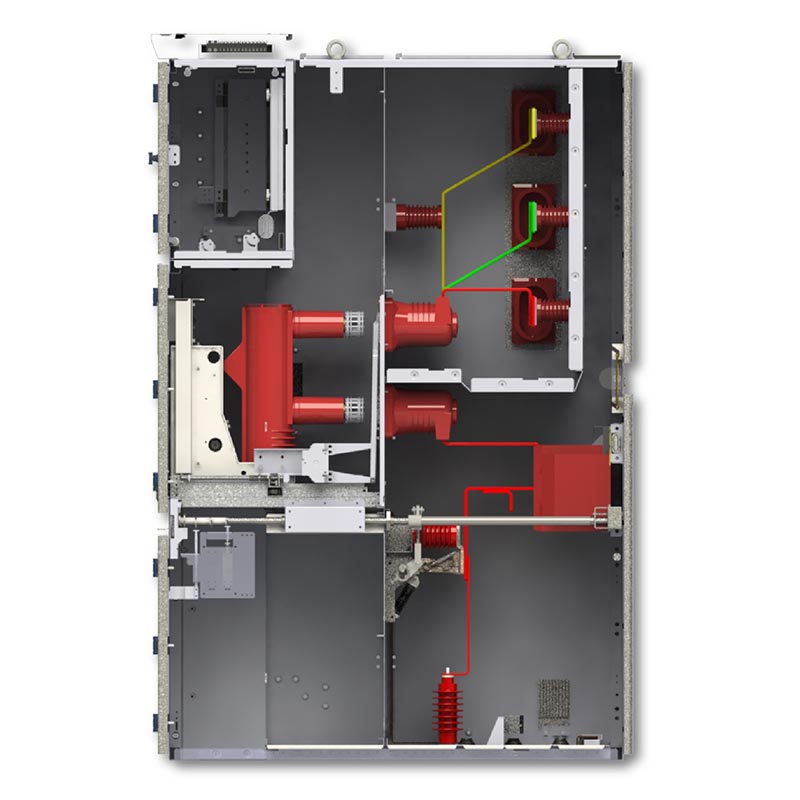

Структура на отделението на шкафа

1. Отделение за прекъсвач: Инсталира колички за вакуумни прекъсвачи тип VS1/ZN63/VD4.
2. Отделение за шини: Подрежда главни шини, разклонителни шини и изолатори.
3. Кабелно отделение: Оборудвано с CT, PT, заземителни превключватели, кабелни клеми и др.
4. Отделение за контролни инструменти: Инсталира релета, защитни устройства, инструменти и вторични вериги.
5. Канал за освобождаване на налягането: Оборудван с устройство за освобождаване на дъгата в горната част за подобряване на безопасността при работа.

Основни характеристики на продукта

1. Изцяло метална изолационна структура за предотвратяване на разпространение на повреда и взаимни смущения.
2. Пълна механична блокировка с пет защити за предотвратяване на случайно отваряне, затваряне или влизане в захранване отделения.
3. Централно монтирана подвижна количка, позволяваща работа и поддръжка от предната страна, улесняваща ремонтите.
4. Комутационна апаратура Kyn28 20kV има високо ниво на изолация, силна устойчивост на повреди, компактна структура и е подходяща за различни схеми за разпределение на мощността.
5. Отговаря на международни и национални стандарти, със стабилно и надеждно качество.

Реален случай на приложение

Проект за електроразпределителна станция в индустриален парк. Ключов провинциален индустриален парк включва множество фабрични сгради, офис сгради и поддържащи енергийни съоръжения, изискващи изключително висока надеждност и безопасност при захранване. Проектът избра 16 разпределителни устройства Usune Kyn28 20kV с номинален ток 1250A и ток на прекъсване на късо съединение от 31,5kA.

В продължение на повече от две години от пускането в експлоатация оборудването работи стабилно, бързо отстранявайки повреди при късо съединение без инциденти с безопасността. Предно монтираната структура за поддръжка значително намалява трудността при поддръжката и престой, спечелвайки висока оценка от отдела за експлоатация и поддръжка на парка.

Външен размер на продукта

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Често задавани въпроси

Q1: Какви нива на напрежение са приложими за разпределителната уредба KYN28-24?

A1: Този продукт има номинално напрежение от 24kV и е съвместим с 50/60Hz трифазни AC захранващи системи, покриващи 3,6～12kV и 24kV нива.

Q2: Какъв тип вакуумен прекъсвач трябва да се използва с разпределителната уредба?

A2: Стандартната конфигурация включва количка за вакуумен прекъсвач VS1 (ZN63) и също е съвместима с индустриални стандартни прекъсвачи като VD4, предлагащи силна взаимозаменяемост.

Q3: Комутационната апаратура Kyn28 20kV подходяща ли е за приложения с голямо натоварване като промишлени и минни предприятия и центрове за данни?

A3: Да. Продуктът има максимален номинален ток от 3150A и ток на прекъсване при късо съединение от 31,5kA, демонстрира силна издръжливост и отговаря на нуждите от разпределение на мощността при критични натоварвания в промишлеността и минни предприятия, центрове за данни, високи сгради и други подобни приложения.
