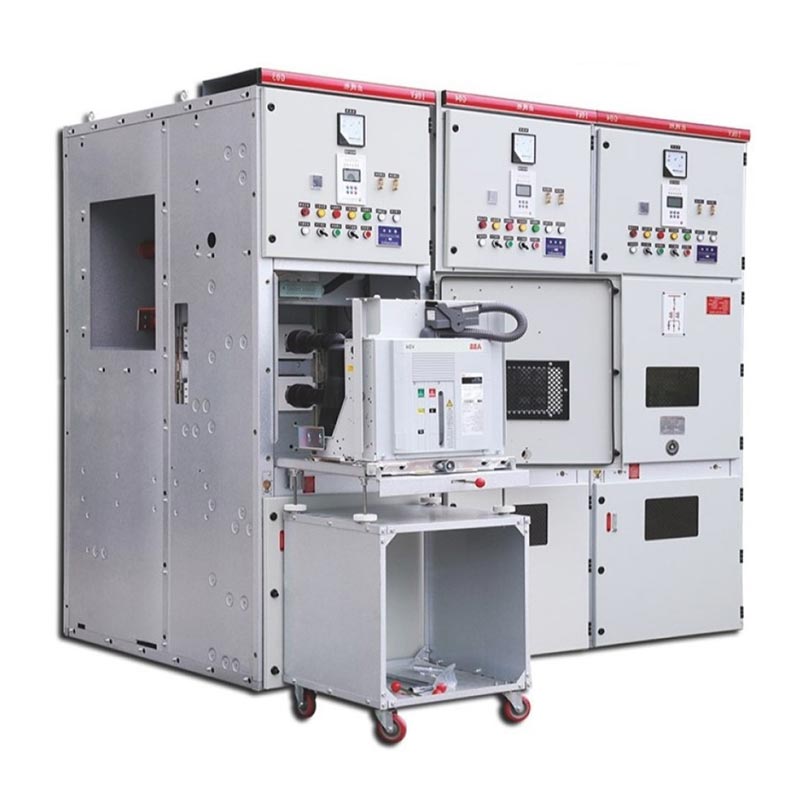

Usune Kyn28 Switchgear 12kV е вътрешно разпределително устройство за високо напрежение с номинални напрежения, покриващи 3,6kV, 7.2kV и 12kV, подходящи за 50/60Hz трифазни AC захранващи системи. Това е основно електрическо оборудване в съвременната енергетика пренос и разпределение, промишлено разпределение на електроенергия и полета за захранване на търговски сгради. Продуктът възприема бронирана, затворена с метал конструкция, напълно разделяща функционални единици като прекъсвачи, шини, кабели и контрол на инструментите. Този дизайн елиминира разпространението на дъгови повреди от самото начало. Също така е оборудван с изтегляща се количка за вакуумен прекъсвач, което позволява бърза поддръжка и подмяна без изключване надолу по шината, отговаряйки напълно на основните изисквания на енергийните системи за безопасна, стабилна и ефективна работа и поддръжка.

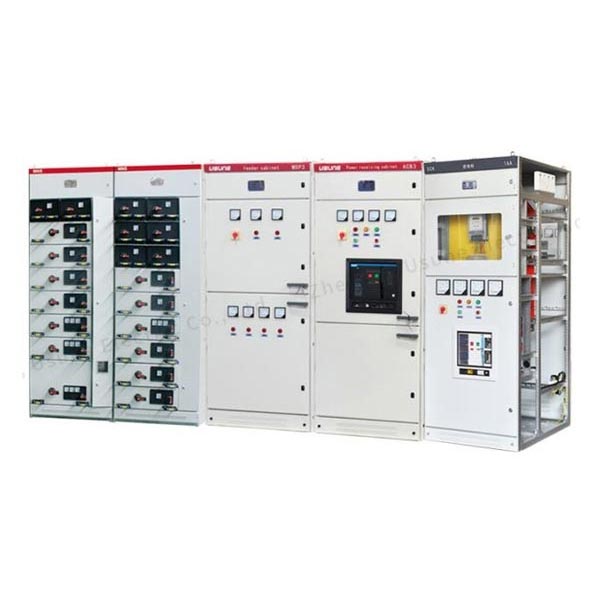

Разпределителна апаратура за ниско напрежение
Разпределителна апаратура средно напрежение
| Технически параметри | Спецификации |
| Номинално напрежение (Ur) | 3.6kV, 7.2kV, 12kV |
| Номинална честота | 50Hz/60Hz |
| Номинален ток (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номинален ток на прекъсване при късо съединение | 25kA, 31.5kA, 40kA, 50kA (3s) |
| Номинален кратковременен издържан ток | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Клас на защита | IP4X (външен корпус), IP2X (вътрешни отделения) |
| Работна температура на околната среда | -15℃ ~ +40℃ |
| Приложима надморска височина | ≤1000m (намалено за по-високи височини) |

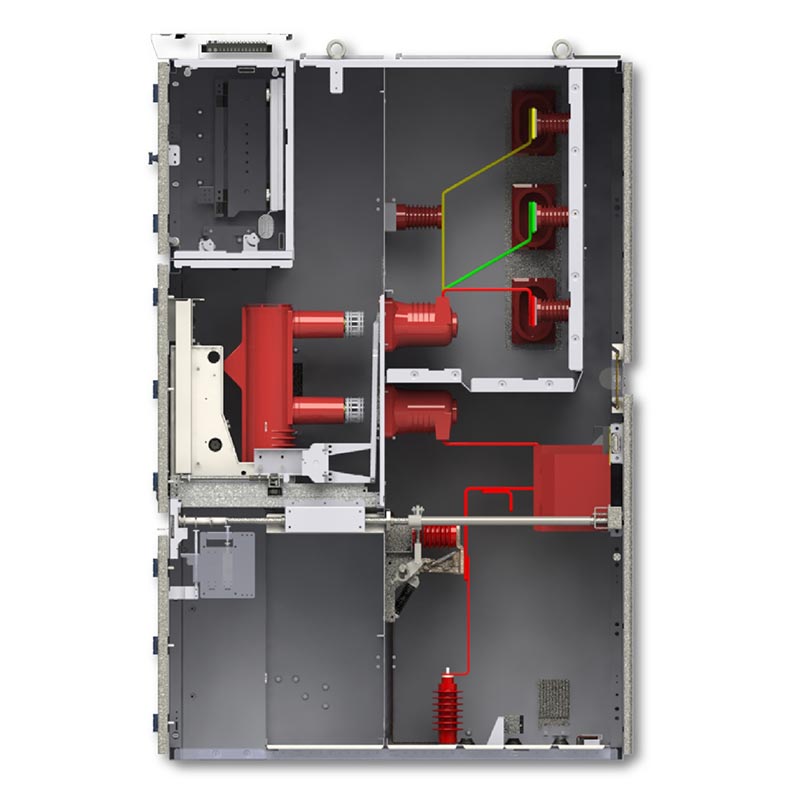

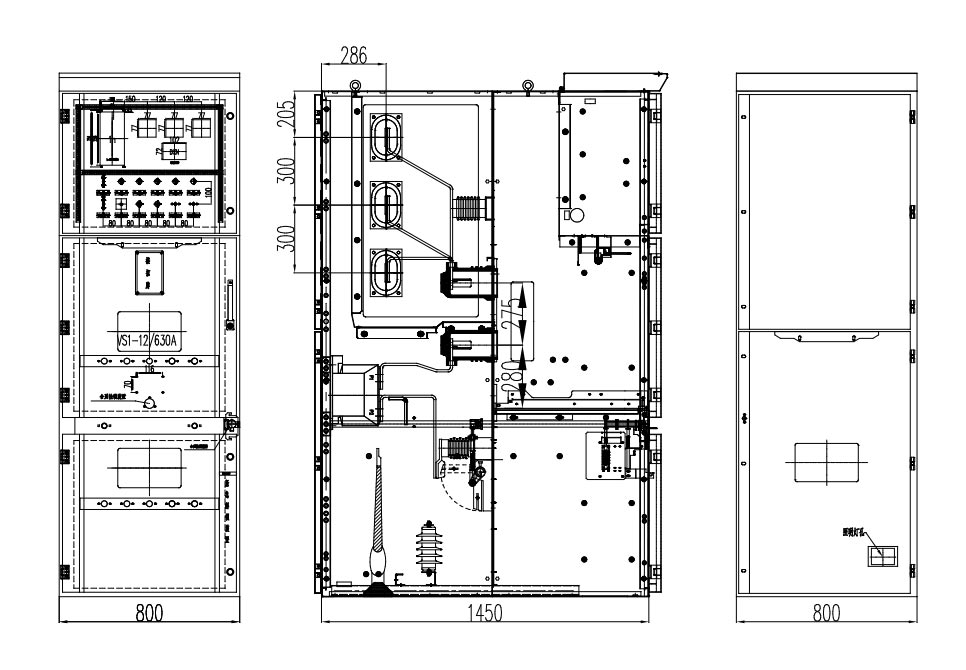

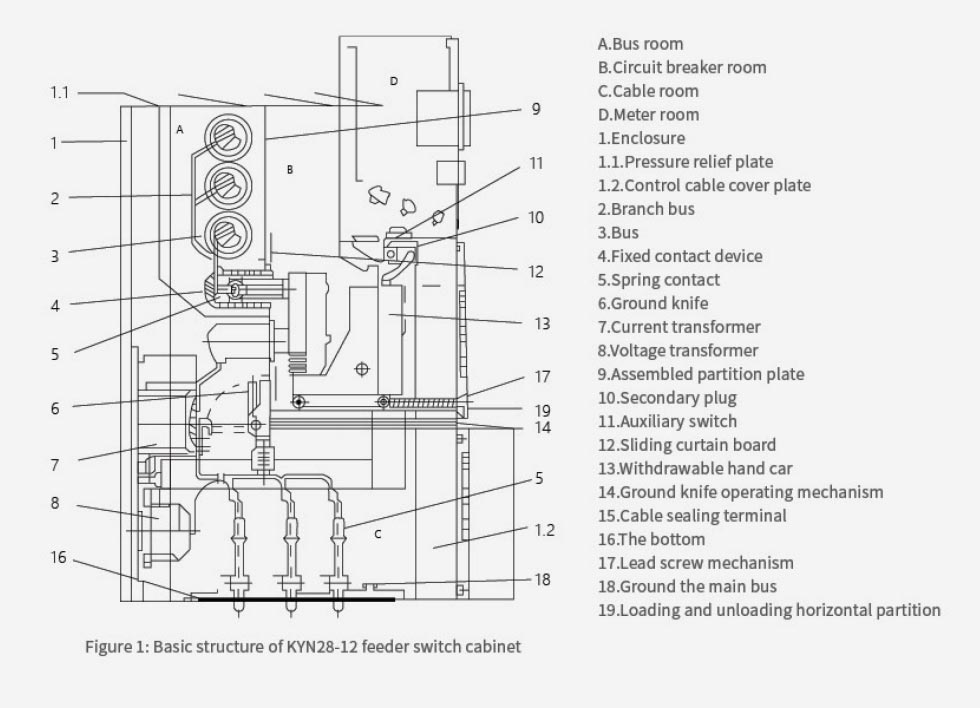

Комутационната апаратура Kyn28 12kV приема модулен дизайн на отделение с изцяло метална изолация. Четирите функционални зони са напълно независими, като ефективно предотвратяват разпространението на грешки:
1. Отделение за прекъсвач: Инсталира количка за вакуумен прекъсвач, оборудвана с прецизни насоки и
блокиращи механизми за осигуряване на безопасно движение на количката.
2. Отделение за шини: Затворено разположение на главните и разклонителните шини с отлична изолационна производителност, избягвайки
риска от късо съединение фаза-фаза/фаза-земя.
3. Кабелно отделение: достатъчно пространство, подходящо за кабелни връзки с много вериги, улесняващо полагане на кабели, окабеляване,
и тестване.
4. Отделение за инструменти и контрол: Интегрира защитни устройства, измервателни инструменти и контролна верига
компоненти за централизирано наблюдение и работа.
5. Устройство за освобождаване на налягането: Снабдено със специален капак за освобождаване на налягането в горната част, то може бързо да освободи дъгата
налягане в случай на вътрешни повреди, осигуряващи безопасността на шкафа и персонала.

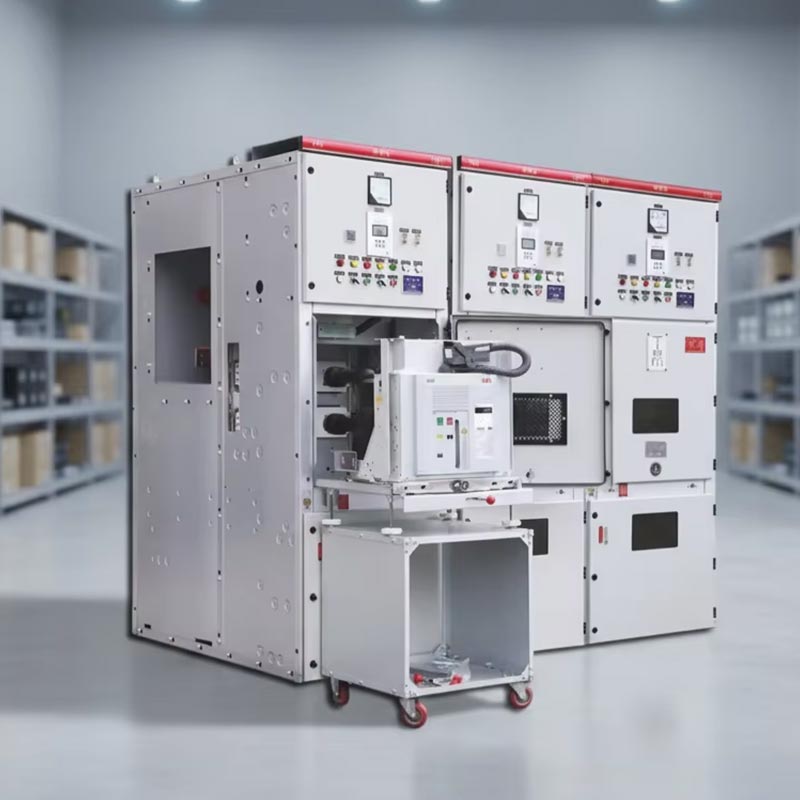

Прекъсвачът, PT и серията изолиращи ръчни колички са напълно взаимозаменяеми. По време на поддръжката просто отстранете повредената ръчна количка и натиснете резервната ръчна количка, за да възстановите бързо захранването, без да изключвате цялата шина, значително намаляване на времето за поддръжка при прекъсване на захранването.
- Предотвратява случайно отваряне и затваряне на прекъсвачи;
- Предотвратява изваждането/бутането на ръчната количка на прекъсвача под товар;
- Предотвратява случайно затваряне на заземителя, докато е под напрежение;
- Предотвратява случайно захранване при затворен заземителен ключ;
- Предотвратява случайно влизане в отделения под напрежение.
Конструкцията за работа и поддръжка изцяло отпред елиминира необходимостта от пространство за поддръжка отзад, което ефективно спестява площ в разпределителното помещение; шкафът е с вграден кондензационен нагревател, адаптивен към висока влажност среда, предотвратявайки изолационни повреди, причинени от кондензация.
Комутационната апаратура Kyn28 12kV използва висококачествени изолационни материали и научно разпределена изолация, постигайки високо ниво на изолация. Той ефективно издържа на късо съединение, пренапрежение и други електрически повреди. Комбиниран със своята метална бронирана структура, той може да се похвали със силни възможности за контрол на дъгата.
1. Входящ линеен шкаф: Получава захранване от източници нагоре по веригата, осигурявайки приемане на захранване и цялостна защита.
2. Кабинет за изходяща линия: Разпределя захранването към товари, двигатели и други клемни вериги, осигурявайки защита.
3. PT и кабинет за измерване на напрежение: Наблюдава напрежението на системата и осигурява защита от пренапрежение.
4. Измервателен шкаф: Интегрира инструменти за измерване на енергия за точна статистика на потреблението на енергия.
5. Кабинет на шинната секция: Позволява сегментирана работа, изолация и защита на шинните секции.
6. Изолационен шкаф: Осигурява електрическа изолация, осигуряваща безопасна поддръжка.
Случай 1: Проект за електроразпределение на 10kV за голям център за данни в Източен Китай
Изисквания на проекта: Центърът за данни изисква 99,99% наличност на мощност и нулева грешка, много стабилен система за разпределение на електроенергия със средно напрежение, за да се осигури непрекъснато захранване на основни товари като сървъри и охладителна техника.
Решение: Изградена е цялостна система за разпределение на електроенергия с помощта на модули Usune Kyn28 Switchgear 12kV, включително входящи шкафове, измервателни шкафове, PT шкафове и 12 изходящи шкафа. Снабден е с 40kA късо съединение вакуумни прекъсвачи с капацитет на прекъсване и интелигентни интегрирани защитни устройства за постигане на бърза повреда изолация и точно локализиране на повредата.
Оперативни резултати: От въвеждането си в експлоатация през 2023 г. системата работи без никакви повреди, със 100% процент на точност при защитни действия. Годишното време за прекъсване на електрозахранването е по-малко от 5 минути, което отговаря напълно на високото ниво надеждност на изискванията за захранване на центъра за данни и ефективно избягване на икономически загуби от десетки милиони долари поради прекъсване на захранването.
Системата за блокиране "пет доказателство" на разпределителната уредба Usune KYN28 използва чисто механичен, принудителен дизайн на блокиране без електрическа спомагателна верига за отключване, което структурно елиминира възможността за неправилно функциониране. само професионалният персонал по поддръжката може временно да го отключи с помощта на специализирани инструменти при безопасни условия на захранване повреда и заземяване; не може да се отключи по време на нормална работа. Това напълно отговаря на IEC и домашното захранване стандарти за безопасност, максимизиращи безопасността на операторите и оборудването.
Стандартната толерантност на влажност на продукта е ≤95% средно дневно и ≤90% средно месечно. Вграден нагревател на кондензатора автоматично изсушава въздуха, като лесно се справя със среда с висока влажност. За сценарии с надморска височина >1000m може да бъде използва се с намаляване на мощността според стандартите на енергийната индустрия (приблизително 10% намаляване на мощността за всеки 1000 m увеличение на надморска височина). Специално проектирани версии с подсилена изолация също са налични за увеличаване на пътя на пълзене и среща изисквания за безопасност при работа на голяма надморска височина.
