С непрекъснатото развитие на промишлените енергийни системи, електроцентралите и електрическите съоръжения изискват по-безопасни и по-надеждни решения за изолиране на захранването по време на поддръжката на оборудването.Разединители за високо напрежениеиграят съществена роля в осигуряването на електрическа безопасност чрез осигуряване на надеждна изолация и подобряване на ефективността на поддръжката.
Вътрешният прекъсвач за високо напрежение от серия GN22-6 е електрическо устройство за високо напрежение от ново поколение, разработено за захранващи системи със средно напрежение. Чрез интегриране на усъвършенствана технология за механично предаване, оптимизирани контактни структури и проводящи компоненти с висока якост, серията GN22-6 осигурява надеждна изолационна производителност за големи електроцентрали и индустриални електрически приложения.

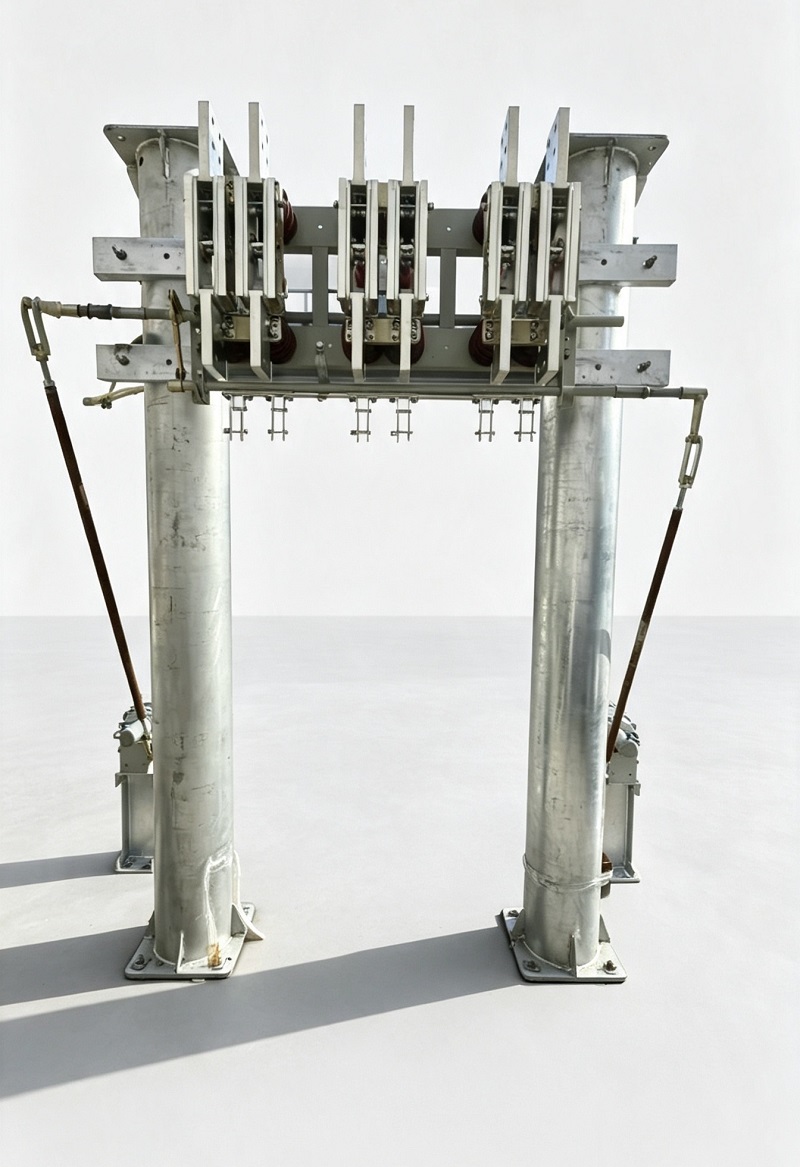

Вътрешният прекъсвач за високо напрежение GN22-6 се използва главно в големи електроцентрали и електрически системи за изолиране на захранванията по време на проверка и поддръжка на оборудването. Продуктът може да бъде конфигуриран като три независими еднополюсни модула или интегриран триполюсен модул, осигурявайки гъвкави опции за инсталиране за различни изисквания на енергийната система.
Изключващият превключвател и съответният му оперативен механизъм отговарят на GB 1985 (Променлив токПревключватели за високо напрежениеи заземителни превключватели), осигуряващи надеждна работа и съвместимост със стандартите за електрическо оборудване за високо напрежение.
| Артикул | Технически изисквания |
|---|---|
| Надморска височина | ≤1000 m |
| Околна температура | -25℃ ~ +40℃ |
| Относителна влажност | ≤90% (при +25℃) |
| Инсталационна среда | Няма силно корозивни газове, солена мъгла, прах, експлозивни или ерозивни вещества |
| Състояние на вибрации | Без чести силни вибрации |
Серията GN22-6 приема триполюсна структура на ножа. Проводимите компоненти на всеки стълб са фиксирани върху основната рамка чрез изолатори на стълбове или втулкови изолатори, осигурявайки стабилна механична опора и електрическа изолация.
Ножовете на превключвателя са произведени от удебелени медни плочи с технология за прецизна обработка, подобряваща качеството на повърхността и електрическата проводимост на проводимите компоненти. Оптимизираната контактна структура осигурява надеждна производителност на връзката и предлага възможност за самопочистване по време на работа, като помага за намаляване на контактното съпротивление и подобряване на стабилността на обслужване.
За разлика от традиционните изключващи механизми на превключватели, серията GN22-6 използва специално проектиран двустепенен затварящ и заключващ механизъм, за да разреши общото предизвикателство между високото контактно налягане и работния въртящ момент.

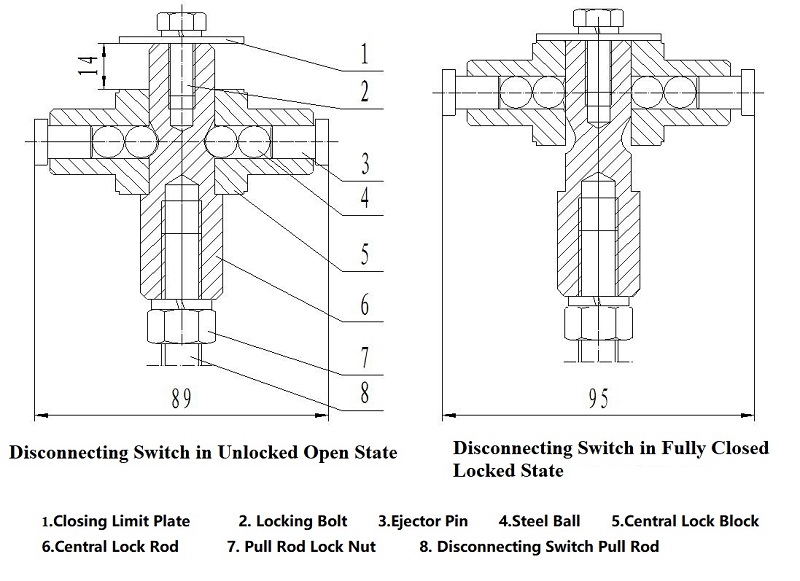

По време на първото завъртане на главния вал на 80° ножът на превключвателя се премества от напълно отворено положение в предварително затворено положение.
По време на следващото завъртане на 10° механизмът на заключващия блок задвижва централния заключващ прът, стоманени топки и изхвърлящи щифтове. Магнитните заключващи плочи усилват силата чрез лостова структура, увеличавайки тягата приблизително 5,5 пъти и генерирайки силен контактен натиск върху ножа на превключвателя.
Тази иновативна структура осигурява:
Серията GN22-6 поддържа различни изисквания за номинален ток, което я прави подходяща за разпределение на висок ток и приложения за изолация за поддръжка.
| Модел | Номинално напрежение (kV) | Максимално работно напрежение (kV) | Издържано напрежение на мощност за 1 минута (kV) | Номинален ток (A) | Ток на динамична стабилност (kA) | 3s Ток на термична стабилност (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Бележки: GN22-10 представлява тип с плосък монтаж; C представлява тип през стена; D представлява тип заземяване.
Превключвателят GN22-6 поддържа хоризонтални, вертикални и наклонени методи за инсталиране, което позволява гъвкаво интегриране в различни електрически системи.
Съвместимите операционни механизми включват:
| Номинален ток | Максимален работен въртящ момент |
|---|---|
| 2000А | <145 N·m |
| 3150A | <180 N·m |
| 4000А | <200 N·m |
| 5000А | <250 N·m |
| 6300A | <300 N·m |
| 8000А | <350 N·m |
За да се поддържа стабилна работа, трябва да се извършват редовни проверки и поддръжка след пускане в експлоатация. Препоръчителните процедури за поддръжка включват:
| Компонент | Препоръчителен материал |
|---|---|
| Движещи се компоненти | ZG-1 смазочна грес |
| Защита на контактната повърхност | SYB1607 Индустриален вазелин |
Тъй като електрическите системи продължават да се развиват към по-висок капацитет и подобрена надеждност, усъвършенстваната технология на прекъсвач става все по-важна за енергийната безопасност и поддръжката на оборудването.
С възможност за висок ток, оптимизирани контактни структури и надежден механичен дизайн, вътрешният прекъсвач за високо напрежение GN22-6 осигурява надеждно изолиращо решение за електроцентрали, подстанции и индустриални електрически системи.
Чрез подобряване на оперативната безопасност и надеждността на оборудването, серията GN22-6 поддържа модернизацията и стабилното развитие на енергийната инфраструктура със средно напрежение.
