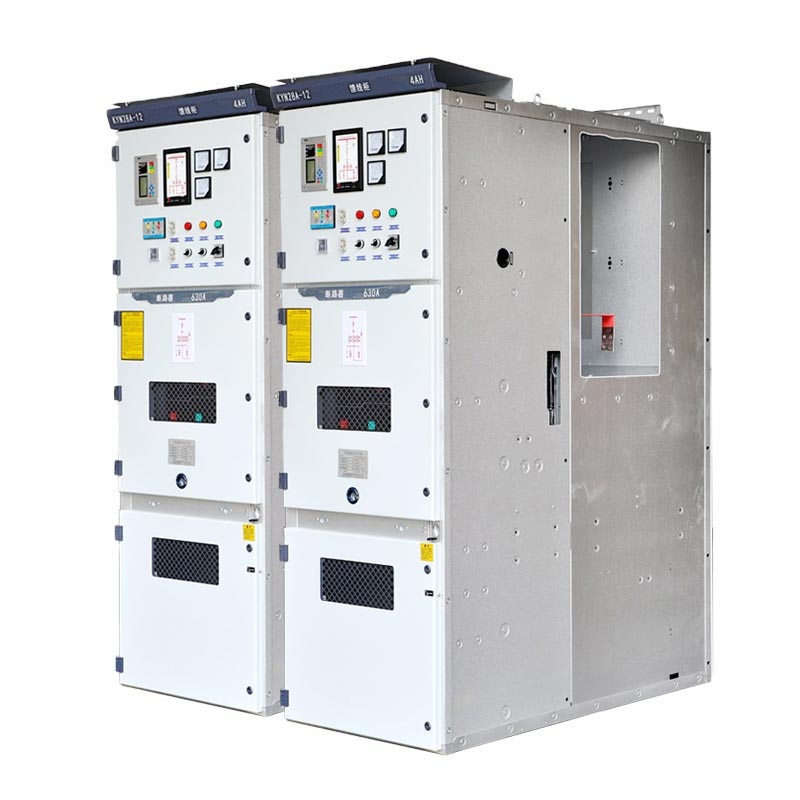

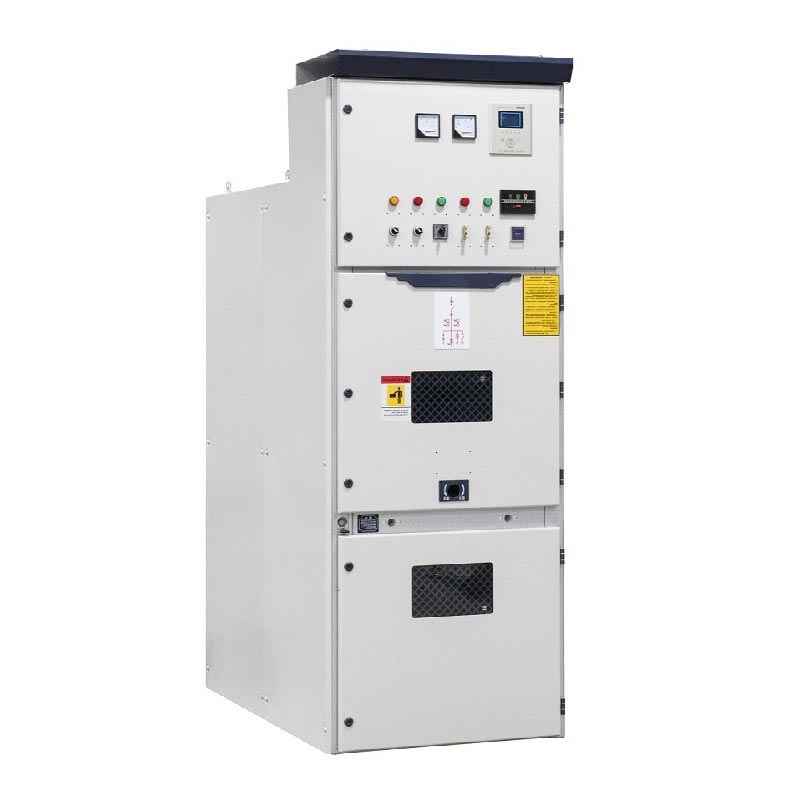

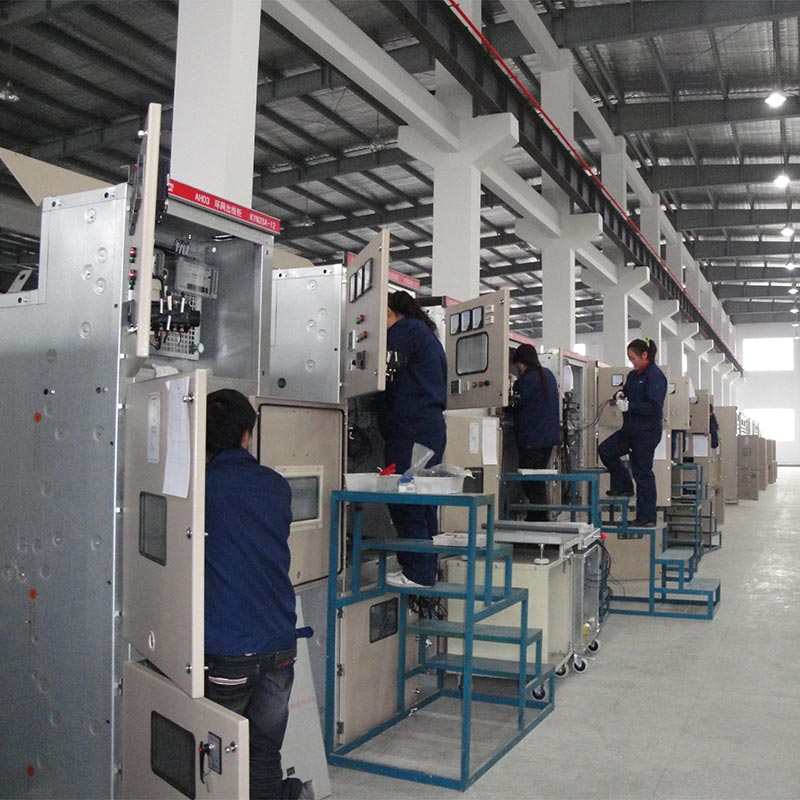

Вътрешният VCB панел със средно напрежение 11 kV на Usune (серия KYN28) е бронирана, изтегляща се комутационна апаратура с метален капак предназначени за безопасно и ефективно приемане, разпределение, управление и защита на електрически мрежи със средно напрежение. то е основен разпределителен блок в електроенергийната система, осигуряващ стабилна работа на системата както при нормални условия, така и при повреда условия.
- Приложими системи: 3,6～12kV / 24kV Трифазен променлив ток 50/60Hz
- Стандарти: IEC 62271-200, GB 3906, DL/T 404
- Основна структура: Брониран метален корпус, подвижна структура на количката
- Степен на защита: Шкаф IP4X, Интериор IP2X
Разпределителна апаратура за ниско напрежение
Разпределителна апаратура средно напрежение
| Модел | Номинално напрежение | Приложение |
| KYN28A-12 | 12 kV (7,2 kV/3,6 kV по избор) | Разпределителна уредба средно напрежение клас 10kV |
| KYN28-24 | 24kV | Разпределителна уредба средно напрежение клас 20kV |
| Елемент | KYN28A-12 (12kV) | KYN28-24 (24kV) | единица |
| Номинално напрежение (Ur) | 12 | 24 | kV |
| Номинална честота | 50/60 | 50/60 | Hz |
| Номинален ток (Ir) | 630～3150 | 630～3150 | A |
| Номинален ток на прекъсване на късо съединение | 25, 31,5, 40, 50 | 25, 31.5 | kA |
| Номинален краткотраен ток на издръжливост (3s/4s) | 25, 31,5, 40, 50 | 25, 31.5 | kA |
| Номинален пиков ток на издръжливост | 63, 80, 100, 125 | 63, 80 | kA |
| 1 минута издържано напрежение на захранващата честота (фаза-фаза/фаза-земя) | 42 | 65 | kV |
| Номинално издръжливо напрежение на импулс на мълния (пиково) | 75 | 125 | kV |
| Степен на защита | IP4X (корпус), IP2X (вътрешни отделения) | IP4X (корпус), IP2X (вътрешни отделения) | — |
| Работна температура на околната среда | -15 ℃ ~ +40 ℃ | -15 ℃ ~ +40 ℃ | ℃ |
| Надморска височина | ≤1000m (намалени за по-голяма надморска височина) | ≤1000m (намалени за по-голяма надморска височина) | m |

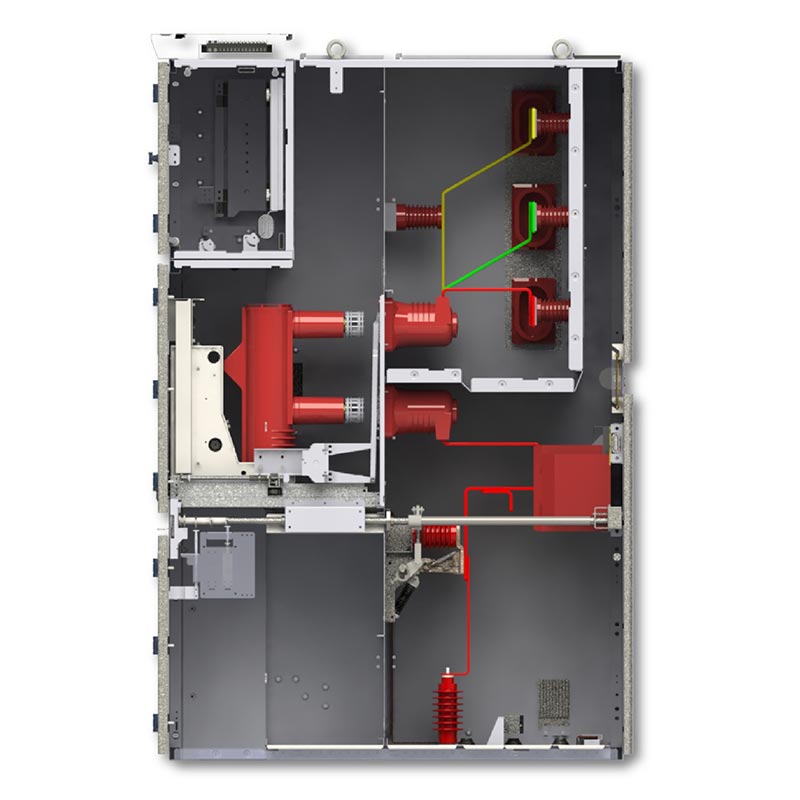

Вътрешният Vcb панел със средно напрежение 11 kV използва стоманени плочи за разделяне на пет независими заземени метални отделения, ефективно потискане на разпространението на дъгите на повреди и осигуряване на лична безопасност:
1. Отделение за прекъсвач: Вградена подвижна вакуумна количка за прекъсвач (VS1/ZN63A, VD4 и др.), оборудвана с механично блокиране, което позволява на количката да превключва между работни, тестови и изключени позиции.
2. Отделение за шини: Съдържа главни шини и разклонителни шини, напълно изолирани от други отделения до предотвратяване на разпространението на повредата.
3. Кабелно отделение: Оборудвано с токови трансформатори (CT), напреженови трансформатори (PT), заземителни превключватели, кабелни накрайници и ограничители на пренапрежение за кабелна връзка и защита.
4. Отделение за контролни инструменти: Помещава защитни релета, инструменти, контролни превключватели, светлинни индикатори и вторични вериги за наблюдение и работа.
5. Канал за освобождаване на налягането: разполага с устройство за освобождаване на налягането в горната част за безопасно освобождаване на налягането на дъгата и газа в в случай на вътрешни повреди, предотвратяващи повреда на шкафа и нараняване на персонала.
1. Подвижен дизайн на ръчна количка: Ръчната количка със средно напрежение 11 kV за вътрешни Vcb панели е напълно взаимозаменяема, позволявайки
за бърза проверка и подмяна, без да се изисква пълно прекъсване на шините, което значително намалява времето за престой.
2. Всеобхватна механична блокировка с пет превенции:
- Предотвратява случайно отваряне и затваряне на прекъсвачи
- Предотвратява бутане или дърпане на количката на прекъсвача под товар
- Предотвратява случайно затваряне на заземителния превключвател, докато е под напрежение
- Предотвратява захранването на заземителния ключ, когато е в затворено положение
- Предотвратява случайно влизане в отделение под напрежение
3. Напълно затворени независими отделения: Металните прегради отделят функционалните зони, като ефективно потискат дъгата разпространение и взаимна интерференция.
4. Предна работа и поддръжка: Всички операции и поддръжка могат да бъдат завършени от предната част на шкафа, спестяване на място за инсталиране.
5. Висока надеждност и висока безопасност: Отговаря на основните международни стандарти, с високи нива на изолация и силна устойчивост на грешки.
6. Модулен дизайн: Може да се конфигурира гъвкаво като шкаф за входяща линия, шкаф за изходяща линия, шкаф за измерване, шкаф за шинна секция и др.
1. Шкаф за входяща линия (приемане на електрическата мрежа)
2. Шкаф за изходяща линия (разпределение на мощността към товари, двигатели и трансформатори)
3. Шкаф за управление на двигателя (стартиране, спиране и защита на голям двигател)
4. Трансформаторен захранващ шкаф (защита на разпределителния трансформатор)
5. Шкаф за разделяне на шини (секциониране на шини и автоматично превключване на прехвърляне)
Предизвикателства на проекта: Нефтохимическият завод има изключително високи изисквания за непрекъснатост на захранването, безопасност и
отказоустойчивост, изискваща дългосрочна стабилна работа.
Решение: 36 вакуумни шкафа за прекъсвачи Usune KYN28A-12 бяха използвани за входящи и изходящи линии на системата и
голямо управление на двигателя.
Оперативни резултати: Непрекъсната и стабилна работа за повече от 8 години без големи повреди, ефективно постигане
защита от претоварване и късо съединение, осигуряваща непрекъснато производство.
Предизвикателства на проекта: Ограничено пространство в помещението за електроразпределение на високата сграда, което изисква компактно, безопасно и
лесно за поддръжка оборудване.
Решение: Конфигурирайте 22 комутационни блока Usune KYN28A-12 със структура с преден достъп.
Оперативни резултати: Високо използване на пространството, удобна поддръжка и надеждна защита за критични натоварвания като
като сградно осветление, климатизация и противопожарна защита.
A: Основната разлика е номиналното ниво на напрежение: KYN28A-12 е подходящ за 12kV (10kV клас) системи, докато KYN28-24 е подходящ за 24kV (20kV клас) системи. И двата са проектирани според съответните им нива на напрежение по отношение на изолационното разстояние, избора на изолационни компоненти и номиналните параметри на вътрешните компоненти.
A: Да. Като професионален производител, Usune може да коригира параметрите според изискванията на проекта, които трябва да изпълни различни регионални стандарти като IEC и ANSI и може да персонализира модели на прекъсвачи, защитни релета и размери.
О: При нормални условия на поддръжка, проектираният експлоатационен живот е 20-30 години. Основно рутинна поддръжка включва тестване на изолацията, проверка на характеристиките на прекъсвача и калибриране на релето. Изтегляща се количка структурата позволява бърза подмяна, което значително намалява времето за престой при поддръжка.
