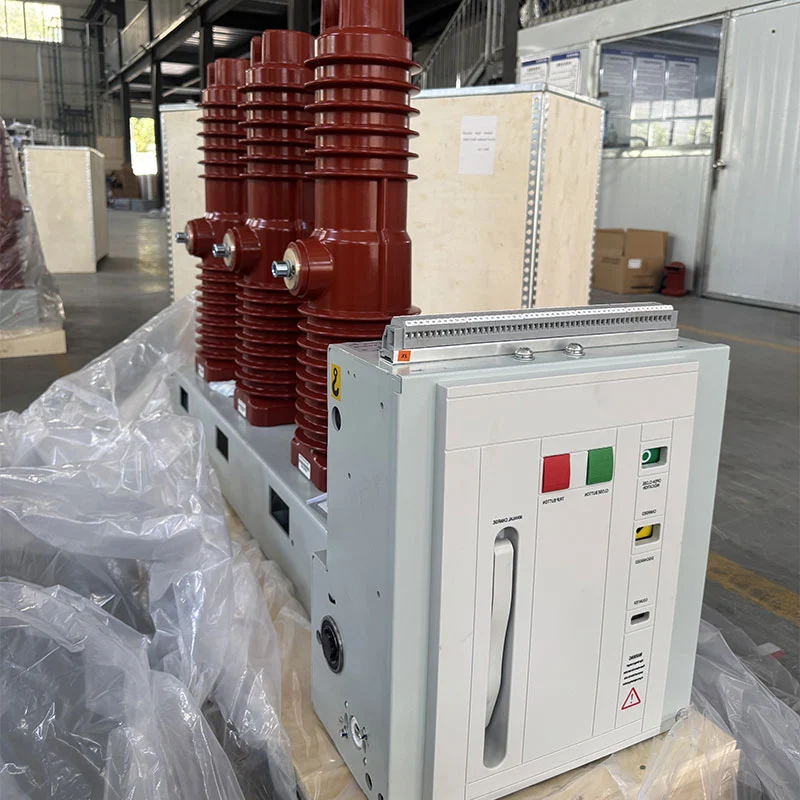

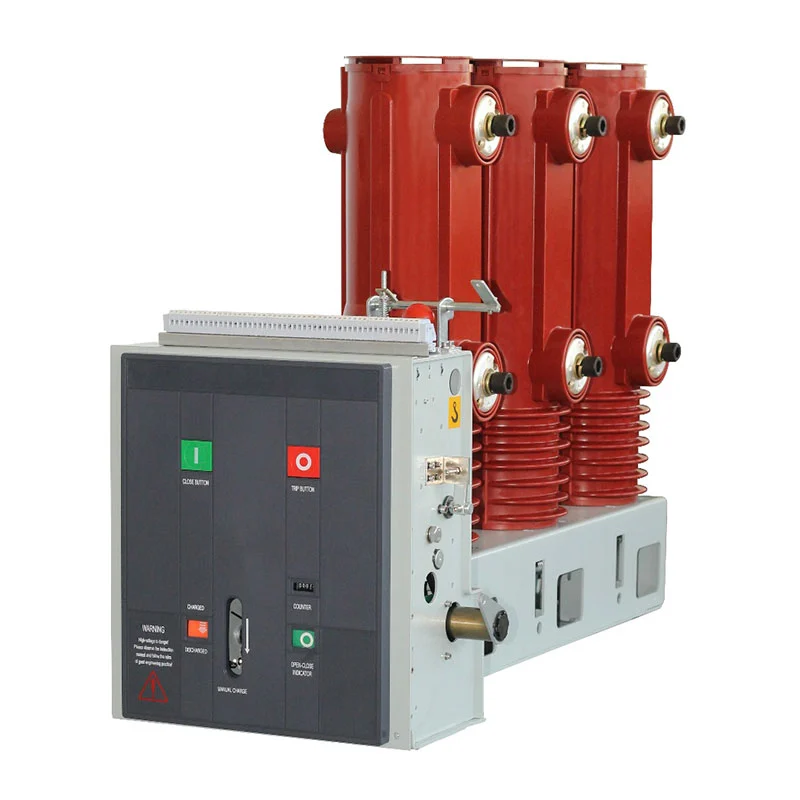

ZN85C-40.5 40.5kV вътрешен вакуумен прекъсвач

За разлика от пълните разпределителни шкафове, този ZN85C-40.5 40,5kV вътрешен вакуумен прекъсвач се фокусира върху сърцевината превключваща функция на силовата верига. Неговата фиксирана странично монтирана структура, модулен пружинен задвижващ механизъм и технологията за прекъсване на вакуума осигурява практично решение за вътрешни приложения от клас 40,5kV, включително системи където са необходими чести операции по превключване.

Механичен дизайн за последователно превключване

Модулен пружинен задвижващ механизъм

Работният механизъм е проектиран специално за характеристиките на вакуумен прекъсвач 40,5kV. то използва модулен пружинен механизъм, монтиран в рамката на прекъсвача, което позволява механичните изходни характеристики за да отговарят на работните изисквания на вакуумния прекъсвач.

Механизмът е проектиран около горното и долното разположение на прекъсвача и представлява интегрирана част от цялостна структура. Тази конфигурация опростява пътя на механичното предаване, като същевременно осигурява стабилна основа за операции по затваряне и отваряне.

Фиксирана странично монтирана структура

Фиксираната странично монтирана конфигурация е предназначена за вътрешно електрическо оборудване, където прекъсвачът е инсталиран като a специален превключващ компонент. В зависимост от дизайна на проекта, конфигурации като дясна изходяща линия, горна могат да бъдат избрани входящи и вградени аранжименти.

В сравнение с цялостен изтеглящ се разпределителен шкаф, тази структура позволява на проектанта да се съсредоточи върху интегриране на прекъсвача с необходимото първично и вторично електрическо оборудване според спецификата подреждане на системата.

Съхранение на енергия и работен процес

Пролетно съхранение на енергия

Енергията на затваряне се съхранява механично в пружинния механизъм. Съхранението на енергия може да бъде завършено чрез двигателя или ръчно с дръжката за съхранение на енергия. По време на моторизирана работа трансмисионната система задвижва вал за съхранение на енергия и опъва затварящата пружина, докато се достигне определената позиция за съхраняване на енергия.

След завършване на съхранението на енергия, задържащият механизъм държи пружината в позиция и съхранението на енергия индикаторът се променя в съответното състояние. Допълнителният превключвател също изключва захранването на двигателя, когато е достигната позиция на съхранена енергия, оставяйки прекъсвача готов за командата за затваряне.

Затваряща операция

Операцията по затваряне може да се стартира ръчно чрез бутона за затваряне или електрически чрез управлението верига. Когато затварящият електромагнит работи, съхранената пружинна енергия се освобождава през гърбицата и предавателен механизъм.

След това свързващият механизъм задвижва изолирания работен прът и движещия се контакт към позицията на затваряне, докато компресиране на контактната пружина. След приключване на хода на затваряне, задържащият механизъм поддържа затвореното състояние положение и спомагателният превключвател се променя съответно.

Операция за отваряне

Отварянето може да се инициира ръчно или чрез електрическа команда за отваряне. Механизмът за отваряне отключва затварящ фиксатор, позволяващ съхранената енергия на контактните и спирачните пружини да отделят вакуумния прекъсвач контакти.

По време на последния етап от движението на отваряне хидравличният буфер абсорбира останалата механична енергия и контролира позицията на разделяне. Този координиран механизъм помага за поддържане на контролиран процес на отваряне.

Конфигурация на електрическо управление

Затварящи и отварящи бобини

Прекъсвачът може да бъде конфигуриран с AC или DC работна мощност според изискванията на проекта. Доставеното конфигурацията включва опции AC110/220V и DC110/220V за затварящи и отварящи намотки, осигуряващи гъвкавост за различни подстанции и индустриални системи за управление.

Затварящата намотка има номинална мощност от 288 W, докато отварящата намотка също е посочена на 288 W. Нормалната работа обхватът на напрежението е 85%–110% от номиналното напрежение за затварящата намотка и 65%–120% от номиналното напрежение за отварящата намотка.

Двигател за съхранение на енергия

Моторът за съхранение на енергия осигурява автоматична подготовка за следващата операция по затваряне. Доставеният ZYJ220 конфигурация използва DC220V мощност с номинална входна мощност от 90W. При номиналното работно напрежение, съхранението на енергия времето е определено като не повече от 15 секунди.

Това разположение позволява на прекъсвача да възстанови състоянието на съхранената си енергия след работа, без да е необходимо непрекъсната ръчна намеса.

Вакуумно прекъсване за 40,5kV приложения

Технология за вакуумно дъгогасене

Вакуумният прекъсвач е отговорен за прекъсването на електрическата верига по време на операция на отваряне. Когато на контактите са разделени, процесът на прекъсване се извършва вътре във вакуумния прекъсвач, а не в въздушно изолирана превключваща камера.

Комбинацията от прекъсване на вакуума и механична трансмисия с пружинно задвижване прави къртача подходящ за приложения със средно напрежение на закрито, където се изисква надеждна производителност на превключване и многократна работа.

Подходящ за честа работа

Оригиналният дизайн на серията ZN85C-40.5 разглежда приложения, изискващи често превключване. Неговата работа механизмът е съобразен с характеристиките на 40,5kV вакуумен прекъсвач, докато моторизираното съхранение на енергия системата намалява необходимостта от многократно ръчно зареждане.

Това прави оборудването подходящо за промишлени съоръжения, подстанции и електроцентрали, където се извършват комутационни операции представляват част от нормалното управление на електрическата система.

Типични области на приложение

Електрически централи

Прекъсвачът може да бъде включен във вътрешни системи за разпределение на електроенергия и електрически контрол при производството на електроенергия съоръжения, където се изисква надеждна комутация и защита на електрически вериги.

Подстанции

В подстанциите фиксираната вътрешна конфигурация може да бъде интегрирана в съответната електрическа мрежа за високо напрежение система според подредбата на първи контур, схемата за управление и изискванията за защита.

Промишлени и минни предприятия

За промишлени и минни съоръжения със значителни електрически натоварвания, прекъсвачът може да осигури превключване и защитни функции във вътрешни електроразпределителни системи и е подходящ за приложения, изискващи редовно превключващи операции.

Електрически системи с дистанционно управление

Тъй като операциите по затваряне и отваряне могат да се управляват електрически, прекъсвачът може да бъде интегриран с подходяща вторична система за управление за локална или дистанционна работа според проекта.

Основна техническа конфигурация

Работна среда

Условия за обслужване на закрито

Оборудването е предназначено за вътрешен монтаж и трябва да се използва в среда, подходяща за високо напрежение електрическо оборудване. Окончателният проект трябва да вземе предвид температурата на околната среда, влажността, надморската височина, вентилацията и други условия на околната среда при определяне на пълната електрическа конфигурация.

Изисквания за инсталиране

Късачът трябва да се монтира на място без силни вибрации, удари или корозивни условия на околната среда. Устройството за инсталиране трябва също така да осигури достатъчно пространство за работа и поддръжка около оборудването и поддържайте необходимото механично центриране на прекъсвача и свързаните електрически компоненти.

Стандарти и осигуряване на качеството

Управление на производството

Zhejiang Usune Electric Co., Ltd. прилага интегрирана система за управление, обхващаща качеството на продукта, околната среда управление и здравословни и безопасни условия на труд. Компанията притежава сертификати ISO 9001, ISO 14001 и ISO 45001, поддържане на контролирани производствени процеси от избора на компоненти през монтажа и проверката.

Съответствие с IEC, GB и CE

Продуктът е разработен в съответствие с приложимите IEC и GB стандарти, с електрически параметри и конфигурации определени според изискванията на конкретния проект. CE сертифициране също е налично за приложимото продуктова конфигурация, предоставяща допълнителна документационна поддръжка за международни проекти.

Справка за инженерен проект

Проект за изстрелване на ракета Cas-space

Вътрешният вакуумен прекъсвач ZN85C-40.5 40,5 kV е споменат в проекта за изстрелване на ракета Cas-space, предоставяйки пример за практическо инженерно приложение за високоволтовото електрическо оборудване на Usune във взискателна среда индустриална среда.

Сравнение на продукти

Прекъсвач срещу цялостна комутационна апаратура

Вътрешният вакуумен прекъсвач ZN85C-40.5 40,5 kV е предимно превключващ и защитен компонент, докато пълен изтеглящ се разпределителен панел интегрира прекъсвача с шини, кабелни отделения, контролно оборудване, защитни устройства и други компоненти на шкафа. Следователно, прекъсвачът е по-подходящ, когато проектът изисква a специално превключващо устройство за 40,5 kV за интегриране в по-голяма електрическа система.

Поддръжка на проекта Usune

Конфигурация, базирана на електрически чертежи

Usune може да определи подходящата конфигурация според еднолинейната диаграма на клиента, номиналното напрежение, контролна мощност, инсталация и работни изисквания. Този подход помага да се гарантира, че избраните прекъсвачът е съвместим със заобикалящото първично и вторично електрическо оборудване.

Персонализирани електрически параметри

За проекти със специални управляващи напрежения, монтажни условия или експлоатационни изисквания, техническите конфигурацията може да бъде обсъдена преди производството. Това позволява на вътрешния вакуумен прекъсвач ZN85C-40.5 40,5 kV да да бъдат адаптирани към действителната електрическа система, вместо да разчитат на фиксирана стандартна конфигурация.

ЧЗВ

Какво е основното приложение на този продукт?

Това е вътрешен вакуумен прекъсвач 40,5 kV, предназначен за електрическо управление и защита в електроцентрали, подстанции, промишлени съоръжения и минни предприятия.

Прекъсвачът фиксиран ли е или изтеглящ се?

ZN85C-40.5 използва фиксирана странично монтирана конфигурация, вместо изтегляща се структура на количка.

Може ли да се управлява ръчно?

да Пружинният механизъм поддържа ръчно съхранение на енергия и ръчно управление, докато електрическото управление също е така налични.

Какви управляващи напрежения са налични?

Бобините за затваряне и отваряне могат да бъдат конфигурирани за AC110/220V или DC110/220V според изискванията на проекта.

Колко време отнема процесът на съхранение на енергия?

Определеното време за съхранение на енергия на конфигурацията на двигателя ZYJ220 е ≤15 секунди при номинално напрежение.

Подходящ ли е за честа смяна?

да Продуктът е предназначен за приложения, изискващи честа работа, в зависимост от приложимата работа условия и техническа конфигурация.

Може ли Usune да персонализира прекъсвача?

да Usune може да конфигурира продукта според чертежи на проекта, електрически параметри, изисквания за управление и условия на монтаж.
