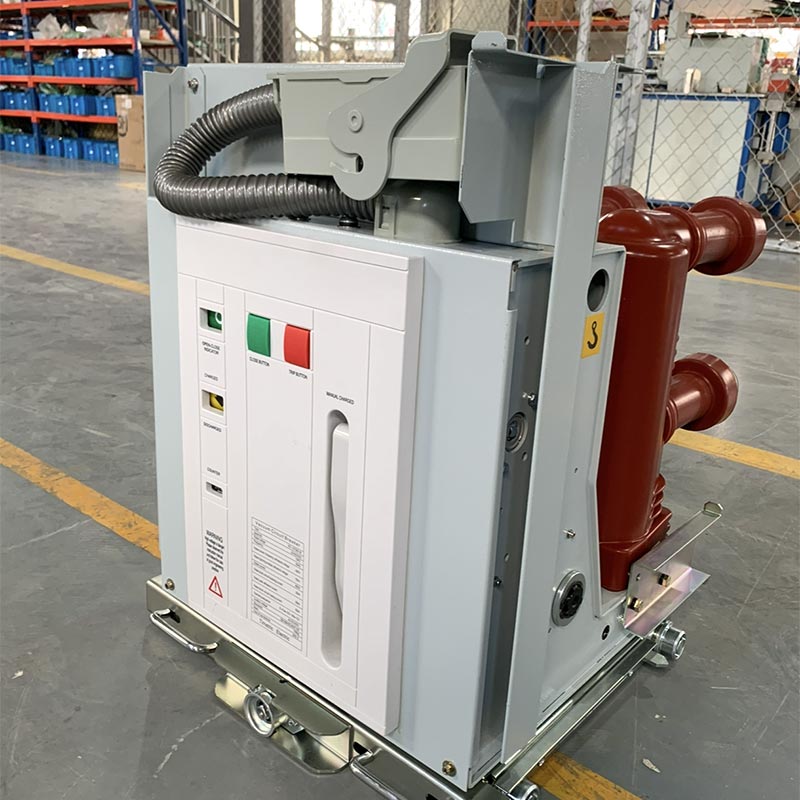

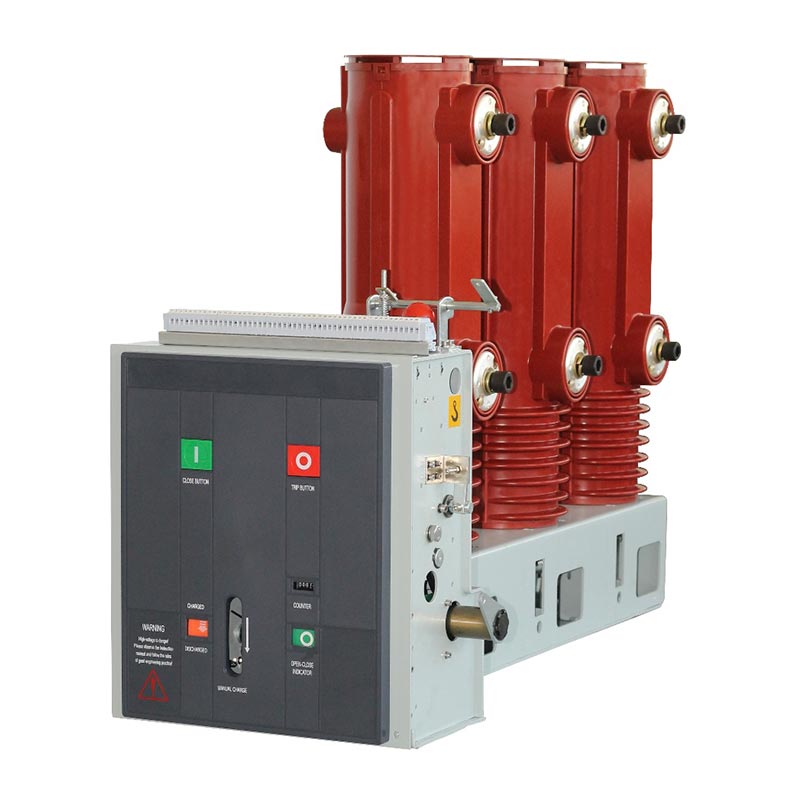

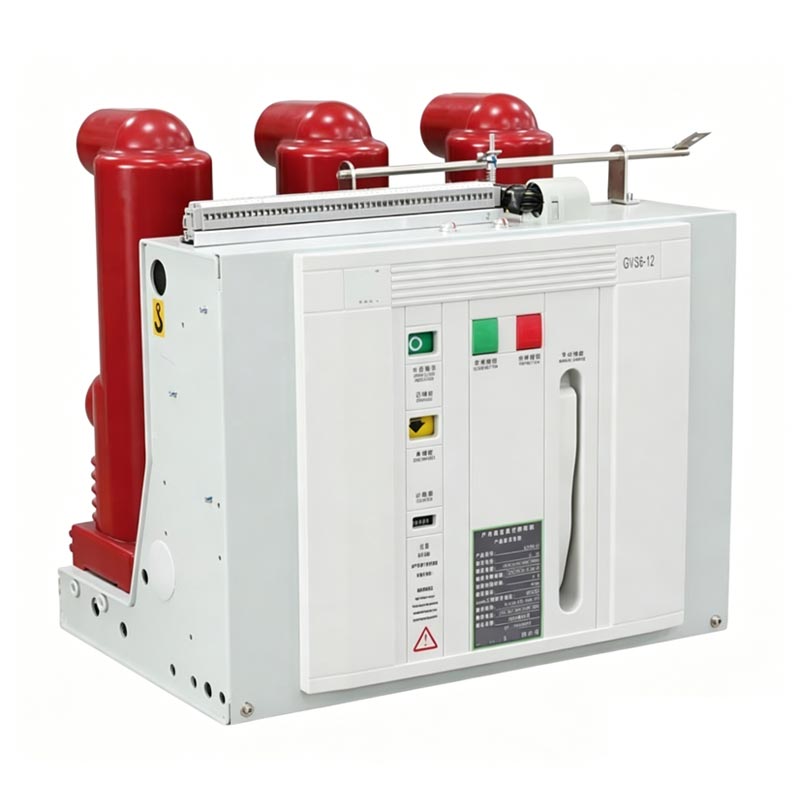

Вакуумните прекъсвачи Usune VS-12 (VEP-12) от серия 12 11 kv за вътрешни Vcb са високоефективни вътрешни високоволтови прекъсвачи разпределителна апаратура, интегрираща контролни и защитни функции, използвана главно в 12/11kV захранване със средно напрежение на закрито разпределителни системи. Като производител, специализиран в научноизследователска и развойна дейност и производство на високо напрежение електрическо оборудване, Usune има стандартизирана фабрика в Китай, интегрираща R&D, производство, тестване и следпродажбено обслужване, за да се гарантира, че всеки продукт отговаря на вътрешните и международните индустриални стандарти. Продуктът предлага както фиксирани опции за монтаж, така и тип чекмедже, което позволява гъвкава интеграция с различни разпределителни уредби отговарят на нуждите от инсталиране на различни сценарии като промишлени работилници, помещения за разпределение на електроенергия и търговски сгради.
Основното предимство на вътрешния вакуумен прекъсвач Vcb 12 11kv се крие в неговото приемане на трето поколение твърдо капсулирана изолационна технология, значителен пробив в еволюцията на вакуумните прекъсвачи изолационна технология. От въздушна изолация от първо поколение и композитна изолация от второ поколение до днешните трето поколение твърдо капсулована изолация, Usune непрекъснато оптимизира изолационната структура, решавайки болезнените точки на традиционните продукти, които са податливи на влиянието на околната среда и имат лоша стабилност, като по този начин стимулира технологичното надграждане на вакуумните прекъсвачи в индустрията.
Изолацията на полюсите на вакуумните прекъсвачи е претърпяла три поколения технологични подобрения. Усуне Серията VS-12 (VEP-12) приема най-модерната технология за твърдо капсулирана изолация от трето поколение, постигайки качествен скок:
Частите под напрежение са напълно изложени на въздуха. Нивото на изолация е силно повлияно от фактори на околната среда като като влага, прах, въздействия при транспортиране и малки животни, което води до лоша стабилност и висок процент на повреда.
Камерата за гасене на дъга е защитена от втулка от епоксидна смола, но частите под напрежение с високо напрежение не са напълно запечатани и все още се влияят от външни фактори като прах, влага и насекоми, като не успяват фундаментално решаване на проблема с адаптивността към околната среда.
Чрез APG технологията дъгогасителната камера и горните и долните изходящи клеми са капсуловани с епоксидна смола. Това не само намалява обема на дъгогасителната камера, но и напълно изолира оборудване от влиянието на външната среда (прах, влага и др.), значително подобряващи времето устойчивост и експлоатационна стабилност. Епоксидната смола също така служи като основна изолация и механична опора, с превъзходно електрическо поле и разпределение на напрежението в сравнение с различни изолационни прегради с неправилна форма конструкции, осигуряващи дълготрайна стабилна работа на оборудването.
Използвайки технология за твърдо капсулирана изолация от трето поколение, тя не се влияе от външната среда, има висока надеждност на изолацията и ефективно избягва повреди на изолацията, причинени от фактори на околната среда.
Дълъг механичен живот (до 20 000 цикъла, 10 000 цикъла за 50KA рейтинг), висок номинален ток на прекъсване при късо съединение (20-40KA), бърза скорост на отваряне и затваряне, позволяваща бързо изолиране на повредата и защита на безопасната работа на енергийна система.

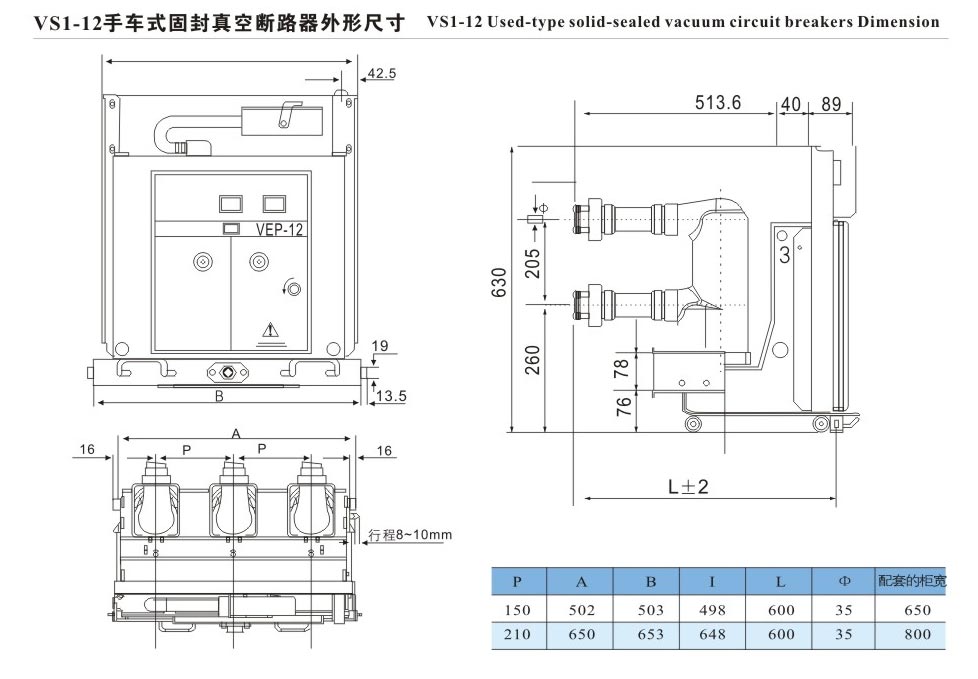

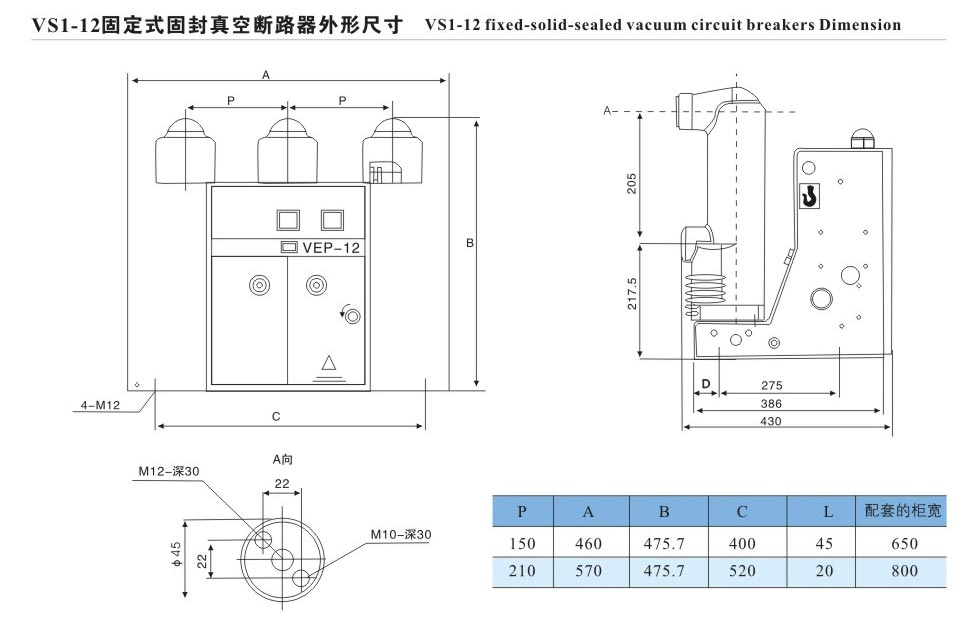

Технологията за твърдо капсулиране намалява размера на продукта; налични са фиксирани опции и опции тип чекмедже, което позволява гъвкава интеграция с различни разпределителни уреди и адаптивност към ограничено пространство за инсталиране при разпределение на закрито стаи.
Структурата с твърдо капсулиране предпазва части под напрежение от външна корозия, намалявайки честотата на поддръжка и постигане на първична работа без поддръжка, което значително спестява последващи разходи за поддръжка на потребителите.
Като професионален производител, Usune създаде цялостна система за проверка на качеството на своя китайски език фабрика. Всеки продукт се подлага на стриктно тестване на производителността, преди да напусне фабриката, за да се гарантират тези параметри отговарят на стандартите и качеството е надеждно.
Usune VS-12 (VEP-12) серия 12 11kv вътрешен Vcb вакуумен прекъсвач може да се похвали с отлични технически параметри, напълно отговарящи на изискванията на електроразпределителните системи 12/11kV средно напрежение. Основните спецификации са показани в таблицата по-долу (параметрите се отнасят за местно произведени дъгогасителни камери):
| Сериен номер | Име | единица | Параметър |
| 1 | Номинално напрежение | kV | 12 |
| 2 | Номинално ниво на изолация | - | 1 мин. Издържано напрежение на захранващата честота: 42kV; Номинално издръжливо напрежение на импулс на мълния: 75kV |
| 3 | Номинална честота | HZ | 50 |
| 4 | Номинален ток | КА | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Номинален ток на прекъсване при късо съединение | КА | 20, 25, 31,5, 40 |
| 6 | Номинален кратковременен издържан ток | - | 20, 25, 31,5, 40 |
| 7 | Номинална продължителност на късо съединение | S | 4 |
| 8 | Номинален пиков ток на издръжливост | КА | 50, 63, 80, 100 |
| 9 | Номинален ток на късо съединение и ток на прекъсване | - | 50, 63, 80, 100 |
| 10 | Издържано напрежение на захранващата честота на вторичната верига (1 мин.) | V | 2000 |
| 11 | Номинален ток на прекъсване на единична/отзад кондензаторна банка | A | 630/400 (800/400 за 40KA) |
| 12 | Номинална кондензаторна банка, създаваща ток | A | 12.5 |
| 13 | Време на отваряне | г-жа | 20-50 |
| 14 | Време на затваряне | г-жа | 35-70 |
| 15 | Механичен живот | пъти | 20000 (10000 пъти за 50KA) |
| 16 | Номинални текущи времена на прекъсване | пъти | 20000 (10000 пъти за 50KA) |
| 17 | Номинални кратковременни времена на прекъсване на тока | пъти | 50 (30 пъти за 40KA, 20 пъти за 50KA) |
| 18 | Допустима кумулативна дебелина на износване на подвижни и статични контакти | мм | 3 |
| 19 | Номинално работно напрежение при затваряне и отваряне | V | AC110/220, DC110/220 |
| 20 | Номинално напрежение на двигателя за съхранение на енергия | V | AC110/220, DC110/220 |
| 21 | Номинална мощност на двигателя за съхранение на енергия | W | 70 (80 за 40KA, 50KA) |
| 22 | Време за съхранение на енергия | S | ≤10 |
| 23 | Контактно разстояние | мм | 11±1 |
| 24 | Над пътуване | мм | 3,5±0,5 |
| 25 | Време за отпадане при затваряне на контакт | г-жа | ≤2 |
| 26 | Трифазен синхрон на отваряне и затваряне | г-жа | ≤2 (≤3 за 40KA, 50KA) |
| 27 | Средна скорост на отваряне | m/s | 0,9-1,2 |
| 28 | Средна скорост на затваряне | m/s | 0,5-0,8 |
| 29 | Основно съпротивление на проводимата верига | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Налягане при затваряне на контакта | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31.5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Номинална последователност на операциите | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (за 50KA) |
За проверка на надеждността и приложимостта на Usune VS-12 (VEP-12) серия 12 11kv вътрешна Vcb вакуумна верига Брейкър, този продукт беше успешно приложен към проект за обновяване на електроразпределението в голям химикал индустриален парк в Източен Китай (ключов местен индустриален проект за модернизиране). Паркът има сложни условия на работа, висока влажност, високи нива на прах и чести промени в мощността. Често съществуващи прекъсвачи претърпя повреди на изолацията поради фактори на околната среда, засягащи нормалното производство в парка.
След задълбочено проучване и сравнение, паркът избра Usune за свой определен доставчик, приемайки 36 Usune VS-12 (VEP-12) серия фиксирани вътрешни VCB, всички произведени от Usune в китайския му завод. Този продукт използва трето поколение твърдо капсулована изолационна технология, ефективно устояваща на въздействието на висока влажност и прах в индустриалния парк. Неговият номинален ток на прекъсване на късо съединение от 31,5 kA напълно отговаря на защитата на мощността нуждите от високомощно оборудване в парка.
От официалното си пускане в експлоатация през октомври 2024 г. 36 VCB блока са работили стабилно повече от шест месеца без никакви изолация или оперативни повреди, постигайки среден процент на отказ от 0. Това значително намалява разходи за експлоатация и поддръжка на електроенергийната система, осигуряващи непрекъсната и стабилна работа на производственото оборудване. Проектът беше високо признат от ръководството на парка и Usune се превърна в дългосрочно енергийно оборудване доставчик за парка.
A1: Механичният живот на продукта е до 20 000 цикъла (10 000 цикъла за клас 50kA), а номиналният ток цикълът на прекъсване е 20 000 цикъла (10 000 цикъла за клас 50kA). Благодарение на приемането на трето поколение изолационна технология с плътно уплътнение, основната страна на продукта не изисква поддръжка. При ежедневна употреба, само периодично проверки на вторичната верига и работните механизми (като двигателя за съхранение на енергия и работния напрежение), почистване на повърхността на оборудването и предотвратяване на натрупването на прах са необходими за ефективно удължаване продължителността на живота на оборудването.
A2: Да. Продуктът използва изолационна технология за твърдо уплътнение от трето поколение, капсулираща дъгогасителната камера и горни и долни изходящи терминали с епоксидна смола, използвайки APG процеса. Това напълно изолира компоненти под напрежение с високо напрежение от външната среда, като ги предпазва от въздействието на прах, влага, насекоми и др. Той показва отлична устойчивост на атмосферни влияния и адаптивност към околната среда, което го прави идеално подходящ за тежки вътрешни среди като висока влажност, прашни промишлени цехове, химически заводи и мини. Действително случаите на приложение в Източнокитайския химически индустриален парк също потвърждават това.
