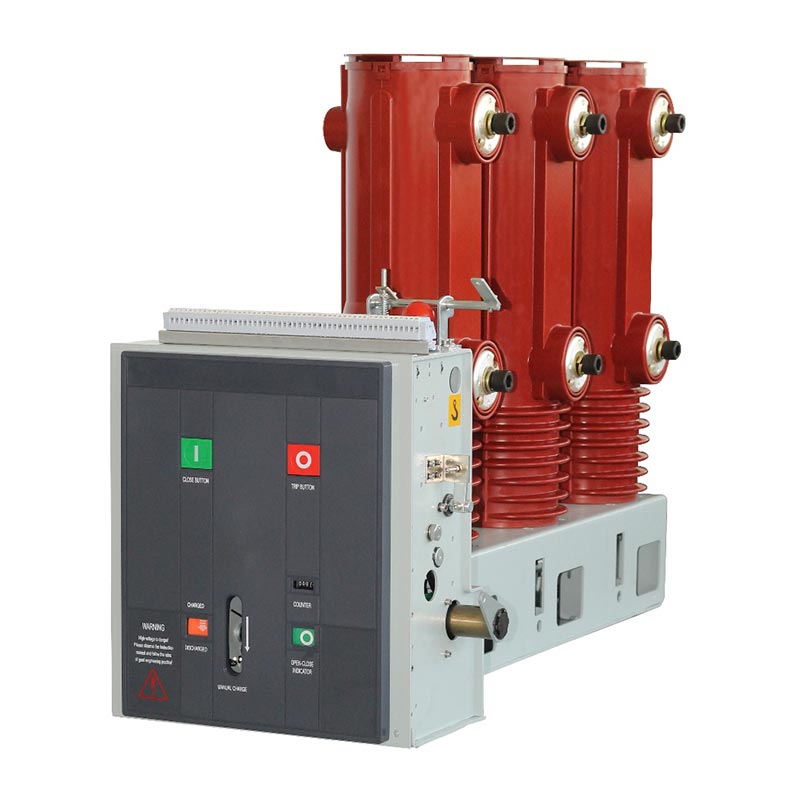

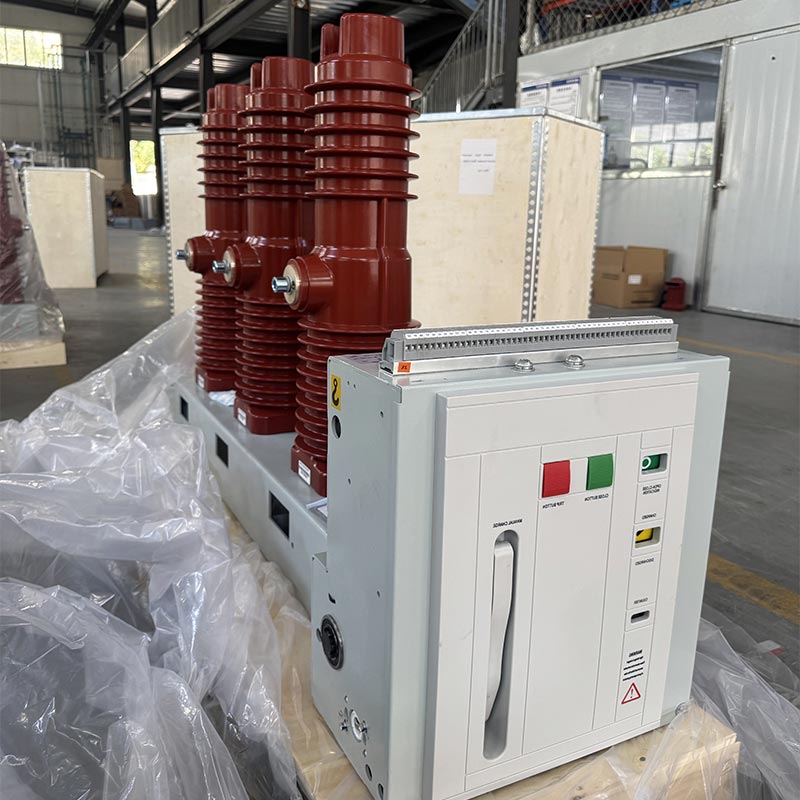

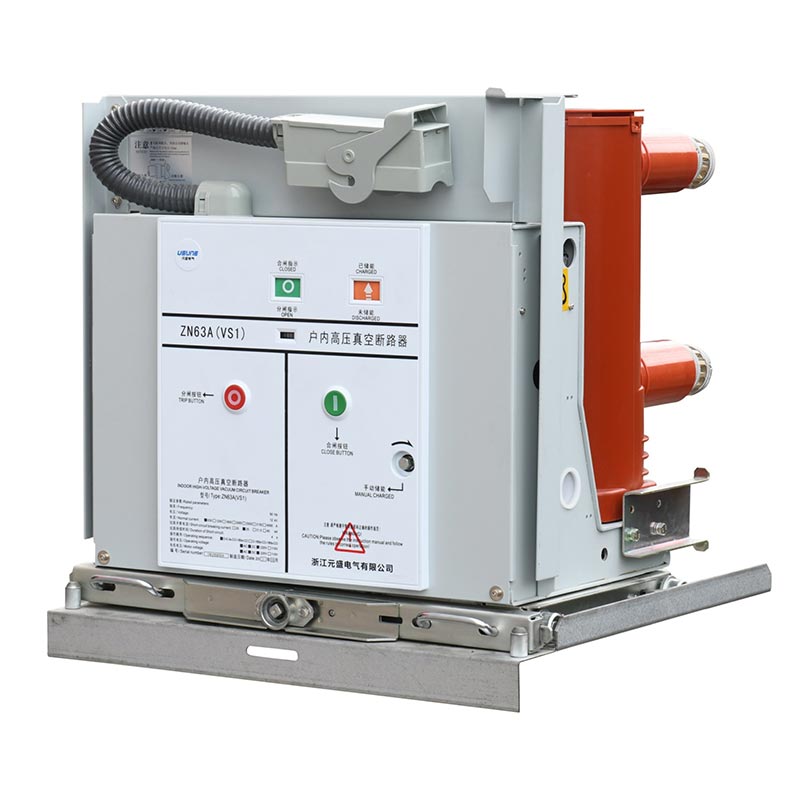

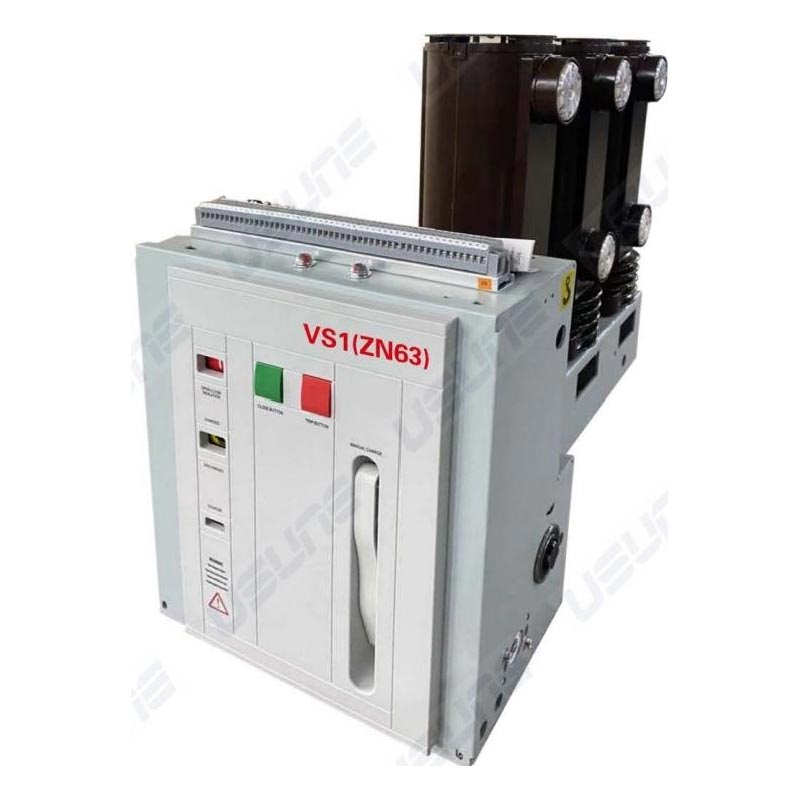

Странично монтиран вътрешен вакуумен прекъсвач

Странично монтираният вътрешен вакуумен прекъсвач Usune е фиксирана комутационна апаратура за високо напрежение, използвана предимно във фиксирани разпределителна уредба. Може да се използва самостоятелно или да се интегрира в захранващи системи за пръстеновидни мрежи, трансформатори тип кутия, и различни нестандартни системи за захранване. Неговото основно предимство се крие във вакуумната технология за гасене на дъгата, избягване на замърсяването и щетите, причинени от традиционните среди за гасене на дъгата, ефективно подобряване на захранването безопасност и стабилност. Този продукт е независимо разработен и произведен от фабриката на Usune, със зрялост производствени процеси и строг контрол на качеството, осигуряващи стабилна и надеждна работа при различни сложни условия.

Продуктови стандарти и пълномощия За да се гарантира надеждността и съответствието на продукта, странично монтираният вътрешен вакуум Usune Прекъсвачът стриктно се придържа към авторитетните вътрешни и международни стандарти, включително GB/T1984-2014 "Високо Прекъсвачи за напрежение", JB3855-1996 "3.6~40.5KV вътрешни вакуумни прекъсвачи за високо напрежение" и DL/T403-2000 „Технически условия за поръчка на вакуумни прекъсвачи 12~40,5KV“ и отговаря на съответните изисквания на IEC62271-100:2008. Всеки продукт преминава през строга фабрична инспекция, преди да напусне фабриката, и всички технически параметрите отговарят на изискванията за дизайн, демонстрирайки ангажимента на Usune към качеството на продукта и гарантирайки безопасна употреба за потребители.

Работна среда и приложимост

Странично монтираният вътрешен вакуумен прекъсвач е силно адаптивен към различни среди и подходящ за следните условия на работа на закрито:

1. Околна температура: максимум +40℃, минимум -15℃
2. Влажност на околната среда: Средна дневна относителна влажност ≤95%, средно месечно ≤90%; средно дневно налягане на парите ≤22×10⁻³MPa, средно месечно ≤1,8×10⁻³MPa
3. Надморска височина: Не повече от 1000 m
4. Сеизмичен интензитет: Не повече от 8 градуса
5. Атмосферна среда: Без значителен прах, дим, корозивни и запалими газове, изпарения или солени пръски замърсяване.

Забележка: Ако действителната работна среда надвишава горните нормални изисквания, моля, консултирайте се с професионален производител Usune за персонализиране на подходящо продуктово решение.

Структура и функция

1. Обща структура

Странично монтираният вътрешен вакуумен прекъсвач приема разположение отпред назад на работния механизъм и дъгогасителна камера. Основната проводяща верига е трифазна, монтирана на пода. Вакуумният прекъсвач е надлъжно монтиран в тръбен изолационен цилиндър, направен с помощта на епоксидна смола APG процес. това осигурява отлични характеристики срещу пълзене, значително намалявайки натрупването на прах върху повърхността на прекъсвача, предотвратяване на въздействието на външни фактори върху работата му и осигуряване на високи изолационни характеристики дори във влажна среда силно замърсени среди.

2. Структура на работния механизъм

Работният механизъм е планарен пружинен механизъм, поддържащ ръчно и електрическо съхранение на енергия. The работният двигател е монтиран в предния шкаф на прекъсвача. Шкафът е разделен на пет части пространства от четири междинни прегради, помещаващи компонентите за съхранение на енергия, предаване, изключване и буфер съответно. Продуктът интегрира прекъсвача и работния механизъм в един дизайн, осигуряващ висока степен на съответствие между експлоатационните характеристики на механизма и отварянето и затварянето на прекъсвача изисквания. Това намалява ненужните междинни стъпки, намалява консумацията на енергия и шума и подобрява експлоатационна надеждност.

Основни спецификации и технически параметри

Монтаж и въвеждане в експлоатация

1. Проверете прекъсвача за повреди. Ако е повреден, незабавно спрете да го използвате.
2. Отстранете замърсителите (особено от изолационната повърхност). Замърсители, генерирани по време на транспортиране или съхранението може да повлияе на изолационните характеристики на продукта.
3. Задействайте ръчно прекъсвача, за да съхранявате енергия и да извършвате операции по затваряне/отваряне според изискванията, наблюдавайки дали състоянието на съхранение на енергия и индикаторите за позиция на затваряне/отваряне са нормални.
4. Задействайте прекъсвача, за да съхранявате енергия и да извършвате операции по затваряне/отваряне, като използвате работната мощност захранване, проверка дали състоянието на съхранение на енергия и индикаторите за позиция са нормални.
5. Работа на прекъсвача тип ръчна количка: Поставете ръкохватката за бутане в отвора за бутане, завъртете по посока на часовниковата стрелка, за да напред и обратно на часовниковата стрелка, за да се прибере, с общ ход на натискане от 300±3 mm; в отворено положение, плавно го преместете в работна или тестова позиция, като завъртите ръкохватката 30 пъти със средна скорост, докато се чуе "щракване", което показва, че е на място (не използвайте прекомерна сила, за да избегнете повреда на бутащия механизъм). По това време, съответните индикатори за позиция (S8, S9) ще бъдат активирани.

Забележка: Когато използвате заключващо устройство за затваряне, захранването на веригата за блокиране трябва да бъде свързано, за да го отключите преди затваряне; когато разопаковате, работете в съответствие с изискванията за опаковката, повдигайки коляното на прекъсвача за да се гарантира, че долното изходящо рамо е под товар, избягвайки силен удар и вибрации; отстранете повдигащото устройство като необходимо, преди да го поставите в шкафа.

Казус от реално приложение

Случай: Голям индустриален парк в Южен Китай закупи 50 странично монтирани вътрешни вакуумни прекъсвача Usune (модел VS1-12/1250-25) за разпределителната си система за производствен цех. В парка работят множество производствени линии алтернативно, изискващи често превключване на захранването и висока надеждност при прекъсване на тока на късо съединение. Тъй като монтаж и въвеждане в експлоатация през 2024 г., продуктите са работили стабилно в продължение на 12 последователни месеца без повреда, ефективна защита и контрол на енергийната система, намаляване на времето за престой на оборудването и подобряване на парка ефективност на производството. Като местен китайски доставчик, Usune предостави пълно ръководство за инсталиране на място и следпродажбени услуги по поддръжка, печелейки висока оценка от клиента.

ЧЗВ

Q1: Какво става, ако действителната работна среда на прекъсвача надвишава нормалните изисквания?

A1: Ако температурата на околната среда, влажността, надморската височина и т.н. надвишават нормалните изисквания, моля, свържете се с производител, Usune, веднага. Професионален технически екип ще проведе проучване на място и ще персонализира a продуктово решение, адаптирано към специална среда, за да се осигури стабилна работа на прекъсвача при специални условия условия. Като отговорен доставчик, Usune се ангажира да предоставя персонализирани решения за всеки клиент.

Q2: Как да поддържате странично монтирания вътрешен вакуумен прекъсвач Usune, за да удължите експлоатационния му живот?

A2: Рутинната поддръжка включва главно три точки: Първо, редовно почиствайте повърхността на изолацията, за да предотвратите замърсяване натрупване от влияние върху изолационните характеристики; второ, редовно проверявайте състоянието на съхранение на енергия, индикатори за отваряне/затваряне и окабеляване, за да се гарантира, че няма разхлабване или повреда; трето, провеждане на ръчни и електрически работни тестове на всеки 6 месеца за проверка на гъвкавостта и надеждността на работния механизъм. В допълнение, на фабриката предоставя подробно ръководство за поддръжка и насоки след продажбата, за да помогне на потребителите да поддържат продукта научно.
