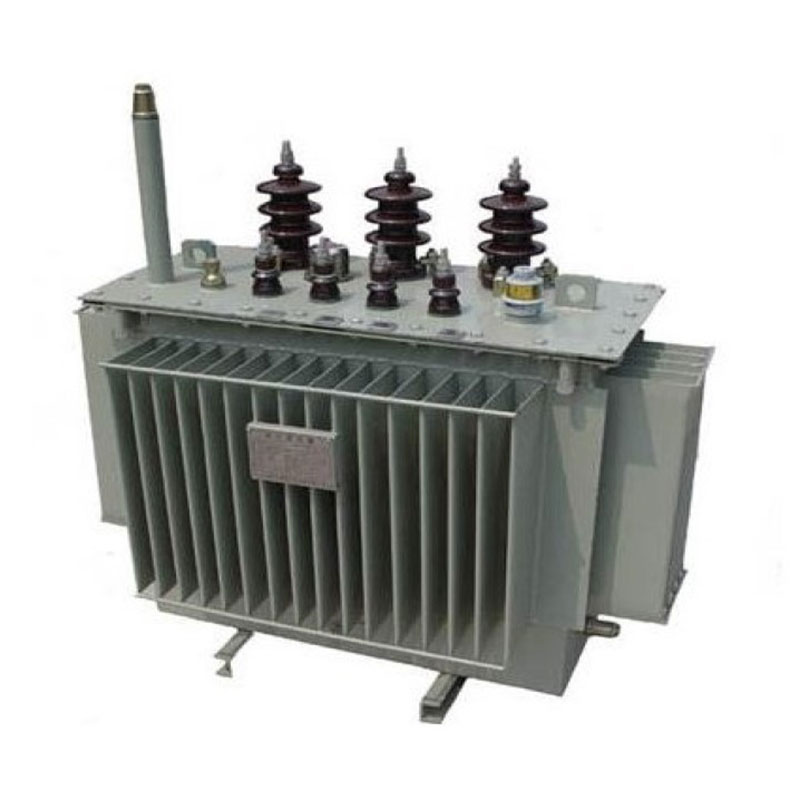

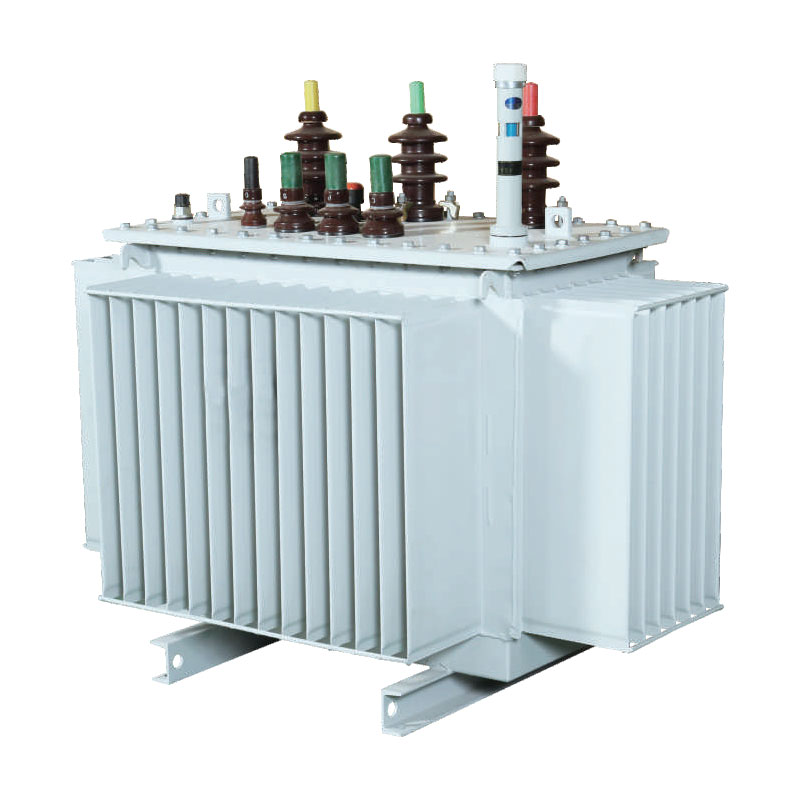

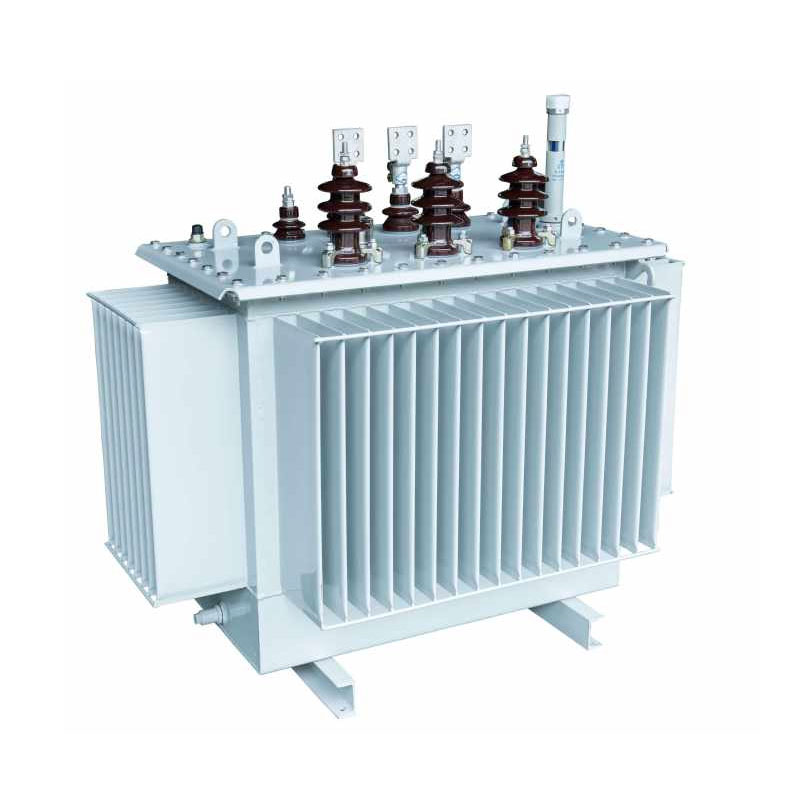

630kVA потопен в масло самоохлаждащ се трансформатор

Този потопен в масло трансформатор със самоохлаждане от 630kVA представлява ново поколение високопроизводително разпределение трансформатори. Ядрото му използва 3D дизайн на навита основа на конфигурация на равностранен триъгълник, осигурявайки най-късия и магнитни пътища с еднаква дължина за всичките три фази с нулеви въздушни междини, докато напречното сечение на колоната на ядрото приближава кръг. В сравнение с традиционното оборудване, то ефективно намалява загубите и шума, постига прецизност трифазен баланс, потиска третите хармоници и предлага значително оптимизирани електрически характеристики.

Поддържайки нива на напрежение от 10 kV, 20 kV и 36 kV, модулът използва метод за самоохлаждане, потопен в масло, който не изисква външно охлаждащо оборудване, осигуряващо лесна работа и поддръжка, както и силна адаптивност към различни видове работа условия. Той се използва широко в градски и селски мрежи, промишлени и минни предприятия и интегрирани подстанции приложения. Подкрепен от зряла верига за доставки, Usune - надежден доставчик на енергийно оборудване - предоставя стандартизирани, висококачествени продукти и цялостни услуги за поддръжка на глобални клиенти.

Основни структурни характеристики и технически предимства

1. Високопрецизно ядро ​​с ниски загуби

Ядрото е изградено от листове от силициева стомана с висока пропускливост на зърно, обработени с помощта на внесени GEORG оборудване за напречно рязане и 45° безшевна техника за снаждане за пълно премахване на въздушните междини на магнитната верига. The листовете се оформят в многоетапно кръгло напречно сечение, което значително намалява магнитното съпротивление, без натоварване загуби и шум при работа. Този дизайн разрешава проблеми, общи за традиционните трансформатори - като трифазни дисбаланс и големи загуби—като по този начин се осигурява дългосрочна работа с ниска консумация.

2. Високоякостна, устойчива на удар структура на бобина

Намотката за високо напрежение използва цилиндрична структура, докато намотката за ниско напрежение предлага избор между цилиндрични и фолиеви конфигурации, за да отговарят на специфични условия на работа. Този дизайн оптимизира магнитния поток разпределение, което ефективно повишава устойчивостта на оборудването към късо съединение и гръмотевични пренапрежения предотвратяване на локално прегряване. Осигурява превъзходна оперативна стабилност и устойчивост на смущения, което го прави подходящ за сложни среди като промишлени обекти и външни електрически мрежи.

3. Устойчив на корозия, издръжлив гофриран резервоар за масло

Резервоарът е произведен от прецизна студено валцована стомана с помощта на специализирана линия за производство на гофрирани резервоари и разполага с антикорозионно повърхностно покритие, което му позволява да издържа на сурови условия като излагане на масло и химическа корозия. Вълнообразният дизайн съчетава ефективно разсейване на топлината с адаптивна деформация възможности; побира топлинното разширение и свиване на изолационното масло, поддържа пълен въздух уплътнение за забавяне на стареенето на маслото и значително удължава експлоатационния живот на оборудването.

4. Изолационна структура с висока степен на безопасност

Потопеният в масло трансформатор със самоохлаждане от 630 kVA използва изолационна структура от клас А с концентрични високи и намотки за ниско напрежение. Изолацията между намотките използва композитен дизайн - комбиниране на картонени ръкави с малки маслени междини—за осигуряване на висока диелектрична якост и отлично уплътняване. Този дизайн ефективно смекчава рискове за безопасността като изтичане, късо съединение и повреда на изолацията, поддържа 24-часова непрекъсната работа и отговаря на националните стандарти за енергийна безопасност.

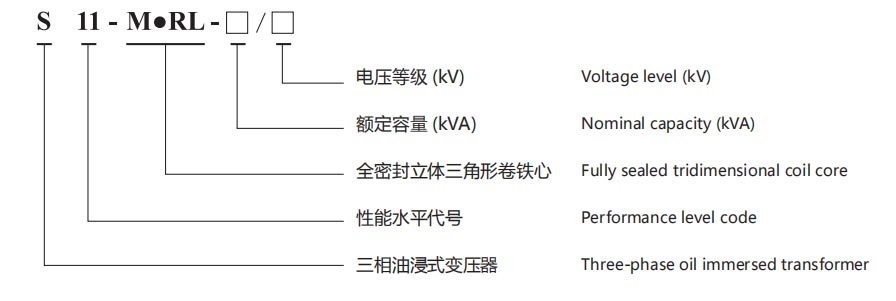

Тип продукт

Енергоспестяване и анализ на икономическите ползи

Потопеният в масло трансформатор със самоохлаждане от 630kVA предлага изключителни възможности за пестене на енергия и намаляване на въглеродните емисии. Стандартизираните формули позволяват прецизно изчисляване на годишните разходи за електроенергия и въглеродните емисии, осигурявайки управлявана от данни поддръжка за корпоративни подобрения на енергийната ефективност и управление на разходите. Основните формули са както следва:

1. Формула за годишни разходи за електроенергия: Годишни разходи за електроенергия (CNY/година) = [Загуба на празен ход (kW) + Загуба при натоварване (kW) × (Средно Коефициент на натоварване)²] × 365 × 24 × Цена на електроенергия
2. Формула за годишни емисии на CO₂: Годишни въглеродни емисии (kg) = [Загуба на празен ход (kW) + Загуба при натоварване (kW) × (Среден товар Фактор)²] × 365 × 24 × Фактор на въглеродните емисии (kg-CO₂/kWh)

В сравнение с традиционните, остарели трансформатори, този продукт се отличава със значително по-ниски загуби на празен ход и натоварване намаляване на разходите за електроенергия и въглеродните емисии в съответствие с политиките за надграждане на зелена енергия. Предлага високо рентабилност за дългосрочна експлоатация и кратък период на изплащане, осигуряващ както икономическа, така и екологична стойност.

Технически параметри

Трифазен маслен разпределителен трансформатор от серия 10kV S11

Забележка: За трансформатори с номинален капацитет от 500 kVA и по-малко, загубата на натоварване над рампата в таблицата е приложим за Dyn11 група за свързване, а загубата на натоварване под рампата е приложима за групата за свързване Yyn0.

10 kV трифазен потопен разпределителен трансформатор от серия S13

Трифазен маслен разпределителен трансформатор от серия 10kV S14

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Реални случаи на приложение

1. Проект за надграждане на мрежата в градски и селски райони

В проект за надграждане на селската мрежа в Zhejiang остарялото оборудване с големи загуби беше заменено на партиди. Адресиране проблеми като значителни колебания на натоварването, трифазен дисбаланс и прекомерни хармоници, това продукт - използвайки предимствата на 3D навита сърцевина за стабилизиране на напрежението и баланс - фундаментално подобрен качество на захранването. Полевите измервания показаха намаление с над 30% на загубата на празен ход на единица и 40% спад в честотата на отказ на електрозахранване за разпределителната зона. Устройството е много подходящо за сложна работа в селски условия условия, улесняващи енергийно ефективни надстройки на мрежата.

2. Проект за зарядна станция за тежкотоварни камиони

Станция за зареждане на тежкотоварни камиони в Суджоу разположи множество единици от този модел трансформатор за поддръжка операции, включващи често стартиране/спиране на зареждащи пилоти и внезапни промени в натоварването. С отлична топлина характеристики на разсейване (самоохлаждане, потопено в масло), трансформаторът поддържа стабилна и контролируема намотка температури по време на работа при пълно натоварване без прекъсвания, свързани с прегряване. Това гарантира 24 часа без прекъсване работа на станцията, като ефективно намалява разходите, свързани с поддръжка и престой.

ЧЗВ

Q1: Какви нива на напрежение и сценарии на приложение са съвместими с Usune 630kVA потопен в масло самоохлаждащ се трансформатор?

Продуктът поддържа всички масови номинални стойности за високо напрежение (10kV, 20kV и 36kV) и е подходящ за приложения като градски и селски надстройки на мрежата, промишлено и минно разпределение на електроенергия, станции за зареждане и сглобяеми или модулни подстанции. Разполага с безвентилаторен, потопен в масло дизайн със самоохлаждане, подходящ за работа на открито монтаж; той е устойчив на температурни крайности, прах и лека корозия, предлагайки изключителна адаптивност към различни условия на работа.

Q2: Какви са конкретните енергоспестяващи предимства на този трансформатор и как той намалява разходите?

Основната енергоспестяваща характеристика на продукта е неговата 3D безпросветна структура на сърцевината, която значително намалява магнитното верига, загуби на празен ход и натоварване, като същевременно ефективно намалява хармоничните и свързаните с топлина загуби. Под стандарт условия на работа, той намалява общата консумация на енергия с 20%–30% в сравнение с конвенционалното оборудване на същия капацитет. Това води до значителни спестявания на годишни разходи за електроенергия и намалени въглеродни емисии, привеждане в съответствие с политики за зелена енергия и предоставяне на изключителни дългосрочни икономически ползи.

Q3: Какви са предимствата по отношение на експлоатационния живот на оборудването и ежедневната експлоатация и поддръжка (O&M)?

Оборудването използва въздушно изолиран гофриран маслен резервоар и антикорозионни изолационни материали от клас А, които значително забавят стареенето на маслото и самия уред, което води до по-дълъг експлоатационен живот от стандартния трансформатори. Той може да се похвали с нисък процент на повреда и силна устойчивост на удари и смущения. Рутинна поддръжка изисква само периодични проверки на нивата на маслото и състоянието на изолацията, което прави O&M проста и рентабилна - идеална за сценарии, изискващи продължителна работа без прекъсване.
