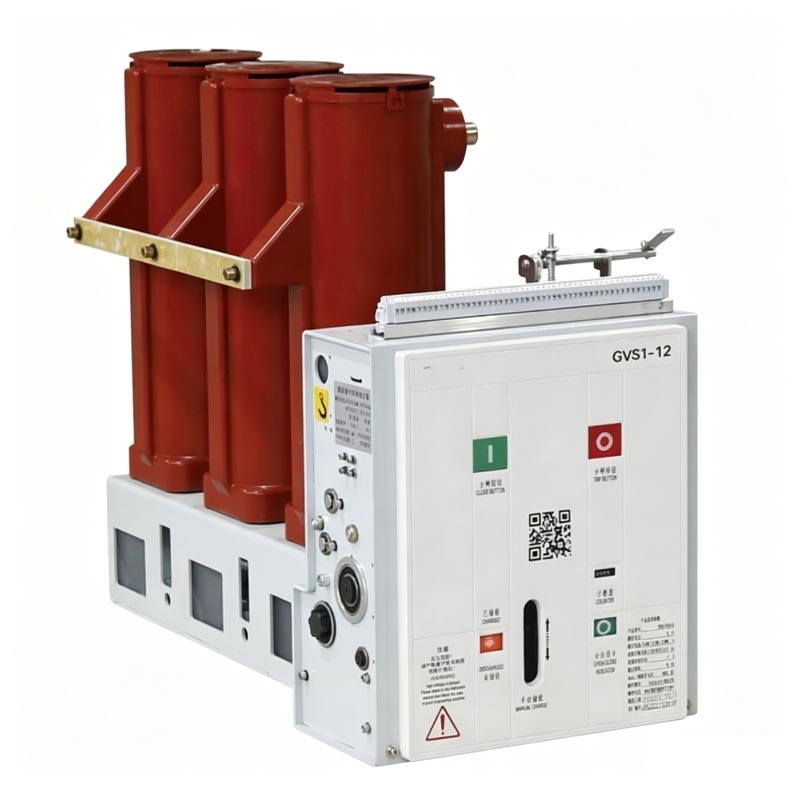

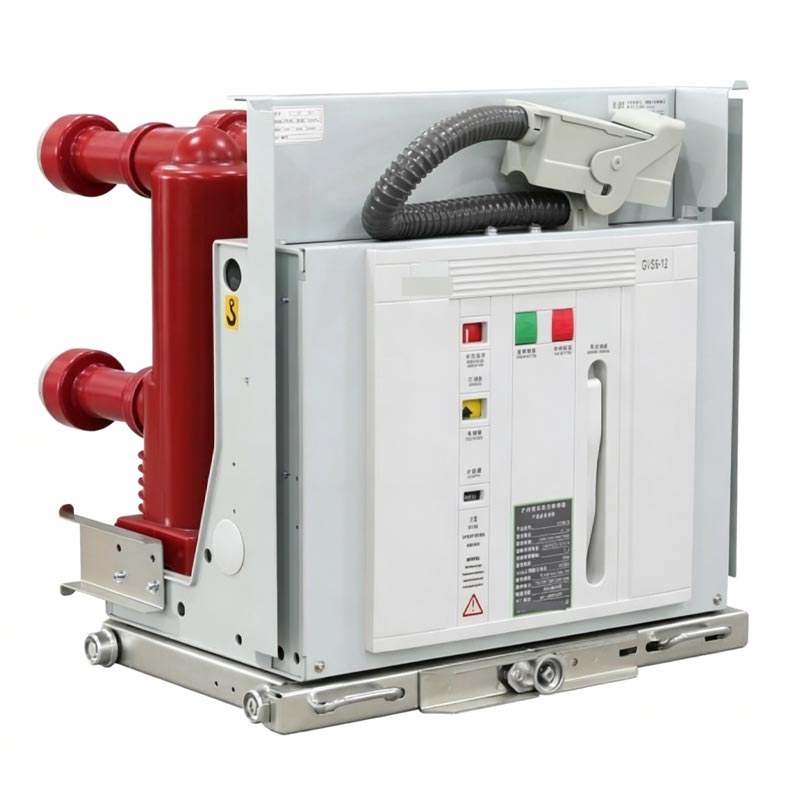

Hv вътрешен вакуумен прекъсвач

Вътрешният вакуумен прекъсвач HV е вътрешен високоволтов вакуумен прекъсвач с три позиции, позициониран като „безопасен, надежден, ефективен, без поддръжка и адаптивен към всички сценарии.“ Подходящ е за мощност 3,6-12kV системи, насочени към болезнените точки на традиционните прекъсвачи и служещи като основна защитна единица за захранване мрежи и индустриално оборудване.

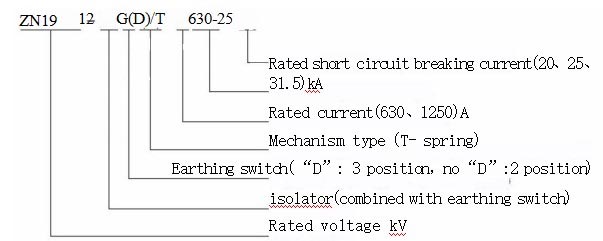

Код на артикул и значение

Забележка: Ако няма превключвател за заземяване, работният вал за заземяване действа като блокиращ вал и размерите остават непроменени.

Основни предимства

1. Превъзходна електромеханична производителност и дълъг живот

Стабилна механична структура и отлични електрически характеристики. Механичният живот достига 3000 цикъла за изключващи превключватели, 10000 цикъла за прекъсвачи и 3000 цикъла за заземителни превключватели. Главната верига използва твърдотелни вградени стълбове, подобрявайки адаптивността към околната среда и надеждността на изолацията, постигайки работа без поддръжка и намаляване на разходите за поддръжка.

2. Модулен дизайн и удобна работа

Модулната рамка интегрира множество основни компоненти, постигайки миниатюрен дизайн. Работният механизъм може да се подменя и поддържа независимо, като поддържа ръчна работа, AC/DC съхранение на енергия и дистанционно управление, адаптиране към различни оперативни нужди и подобряване на ефективността.

3. Множество защити за предотвратяване на неправилна работа

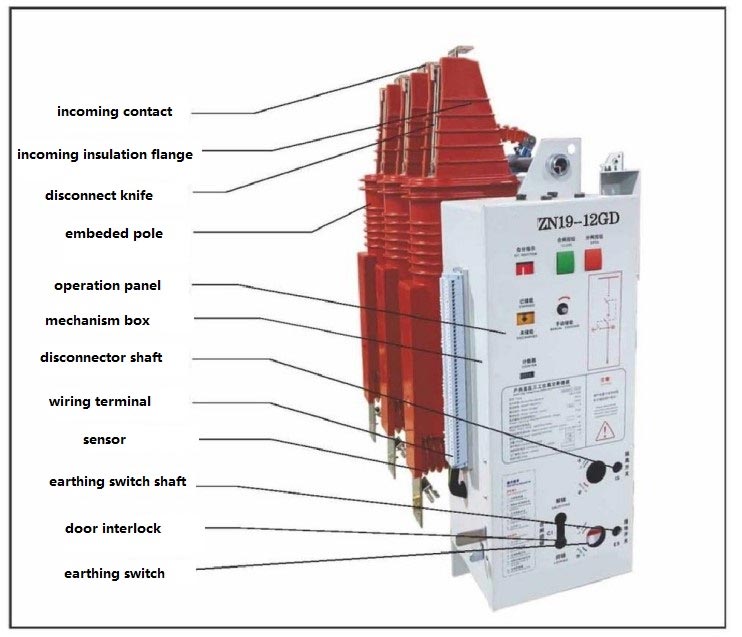

Вътрешният вакуумен прекъсвач HV е оборудван с цялостни електромеханични блокиращи устройства. The разединителят има видимо прекъсване след изключване, вратата на шкафа е блокирана със заземителния превключвател и изходящата линия е снабдена с безконтактен сензор за индикатор за жива линия, който цялостно осигурява оперативна и безопасност на оборудването.

4. Разнообразни приложения

Адаптира се към различни видове шкафове и може да се монтира както в посоки напред, така и в обратна посока. Подходящ за различни натоварвания, той е особено подходящ за сценарии, включващи честа работа и множество токове на късо съединение прекъсвания, задоволяване на различни нужди от разпределение на електроенергия.

Основни технически параметри

Случай на приложение в реалния свят

Казус от средно голямо промишлено и минно предприятие в източен Китай потвърждава практическата употреба на продукта стойност: 10 kV електроразпределителна система на предприятието първоначално използваше традиционни маслени прекъсвачи, които пострадаха от високи загуби, сложна поддръжка и висок процент на отказ (8%). След смяна на дефектиралата верига с ВН Вътрешен вакуумен прекъсвач през 2023 г., постигната е работа без поддръжка, спестявайки 30 000 RMB при годишна поддръжка разходи, намаляване на потреблението на енергия с 68%, понижаване на процента на отказ до под 1% и осигуряване на стабилна работа за 18 месеца без провал. Това напълно демонстрира стойността на продукта за „намаляване на разходите, подобряване на ефективността и безопасност“, демонстрирайки професионалните възможности на Usune като доставчик.

Инструкции за използване и поддръжка на продукта

1. Приложими условия на работа

Вътрешният вакуумен прекъсвач HV е подходящ за вътрешни среди с надморска височина ≤1000m, сеизмичен интензитет ≤8 градуса и без експлозивна корозия или силни вибрации, със средна дневна влажност <95% и средна месечна влажност влажност <90%. За надморска височина над 1000 м са необходими професионални изчисления по време на избора.

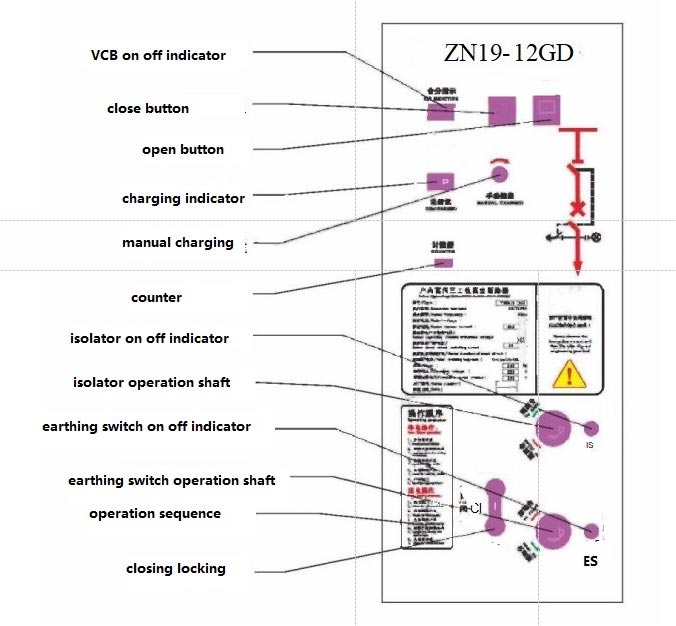

2. Оперативни процедури

Поддържа ръчна и електрическа работа: Ръчната работа изисква специална дръжка за съхранение на енергия съхранение преди затваряне и отваряне на прекъсвача; електрическата работа изисква свързване към вторично захранване захранване, съхранение на енергия и работа чрез бутони за управление. Изолиращият ключ се отваря по посока на часовниковата стрелка и се затваря обратно на часовниковата стрелка. Вратата на шкафа и превключвателят за заземяване са блокирани за безопасност.

3. Изисквания за поддръжка

Цялото устройство не изисква поддръжка; вакуумният прекъсвач трябва да се проверява само ако има външна повреда заподозрян. Работният механизъм изисква редовна проверка, а външността трябва да се почиства след 5 години експлоатация или след поддръжка. Поддръжката трябва да се извършва от квалифициран персонал; спомагателното захранване първо трябва да се изключи.

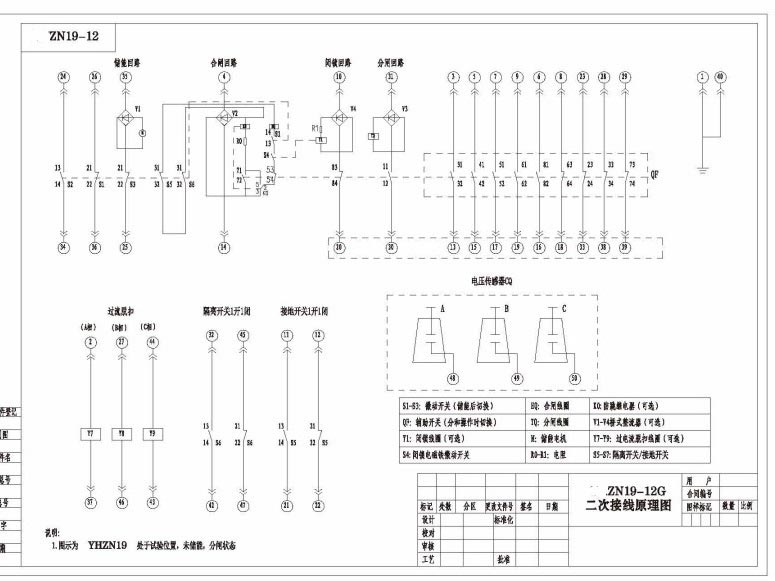

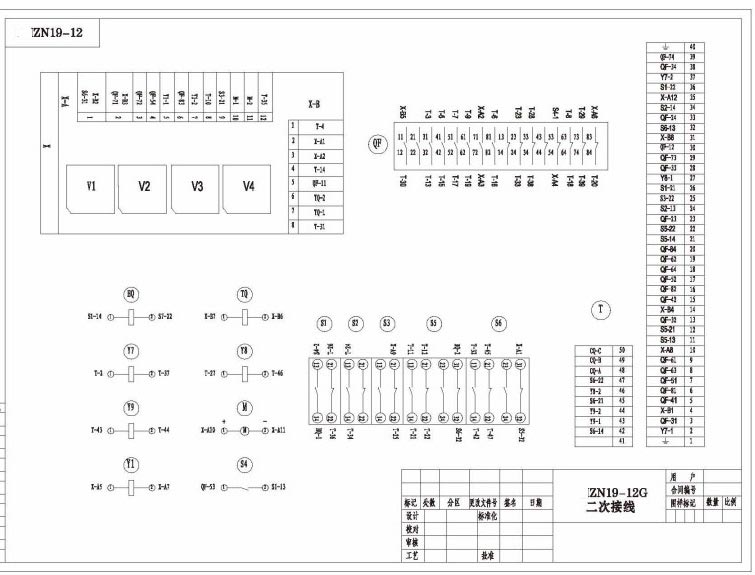

Външни размери и електрическа схема

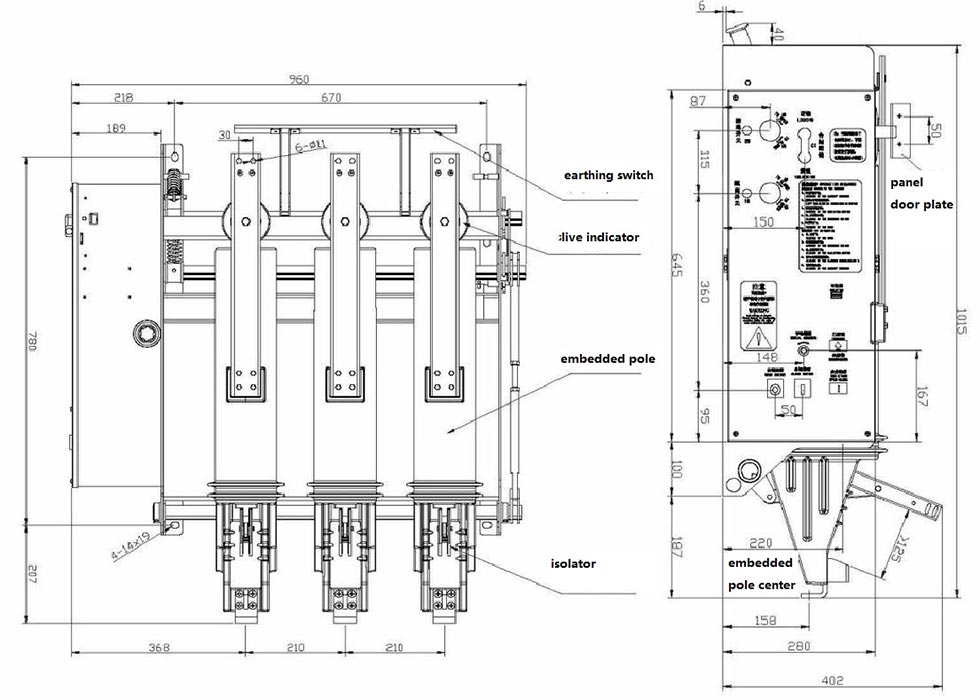

Инверсионна инсталация ZN19-12GD/(1250)-(31.5).

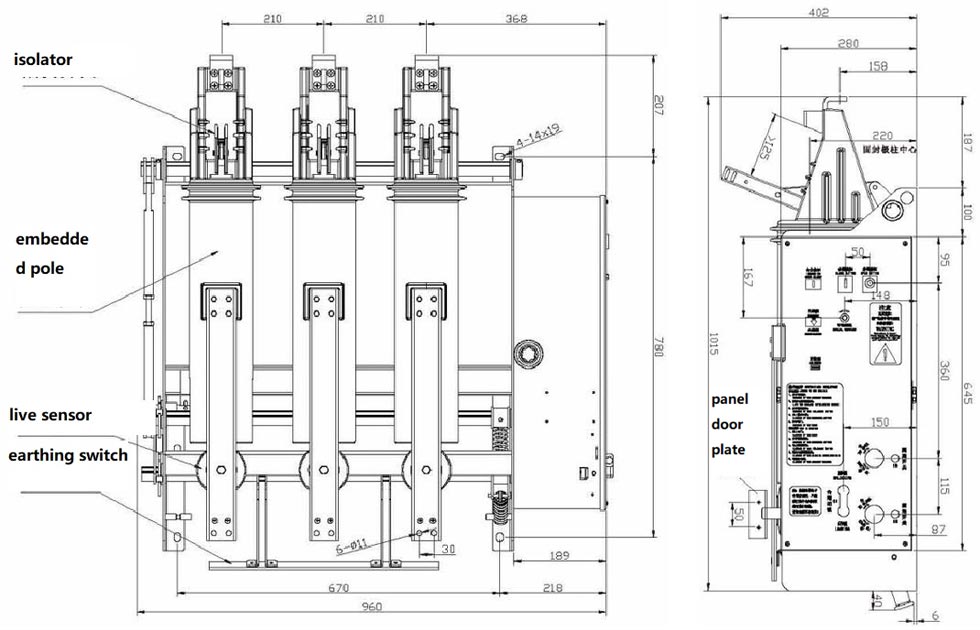

ZN19-12GD/(1250)-(31.5) нормален монтаж

Гаранция за марката и предимства на партньорството

Като професионален производител, Usune притежава модерна фабрика. Нашият HV вътрешен вакуумен прекъсвач преминава строго изпълнение и механични тестове за разбиване преди напускане на фабриката; опаковката и транспортирането са стандартизиран, за да се гарантира, че оборудването пристига в добро състояние. Като висококачествен местен доставчик в Китай, Usune предоставя персонализирани решения, цялостно следпродажбено обслужване и бърза доставка. Нашите продукти се изнасят в чужбина, което ни прави предпочитан избор в индустрията за нашето превъзходно качество и ние непрекъснато предоставяме на потребителите надеждни решения за електроразпределение.
