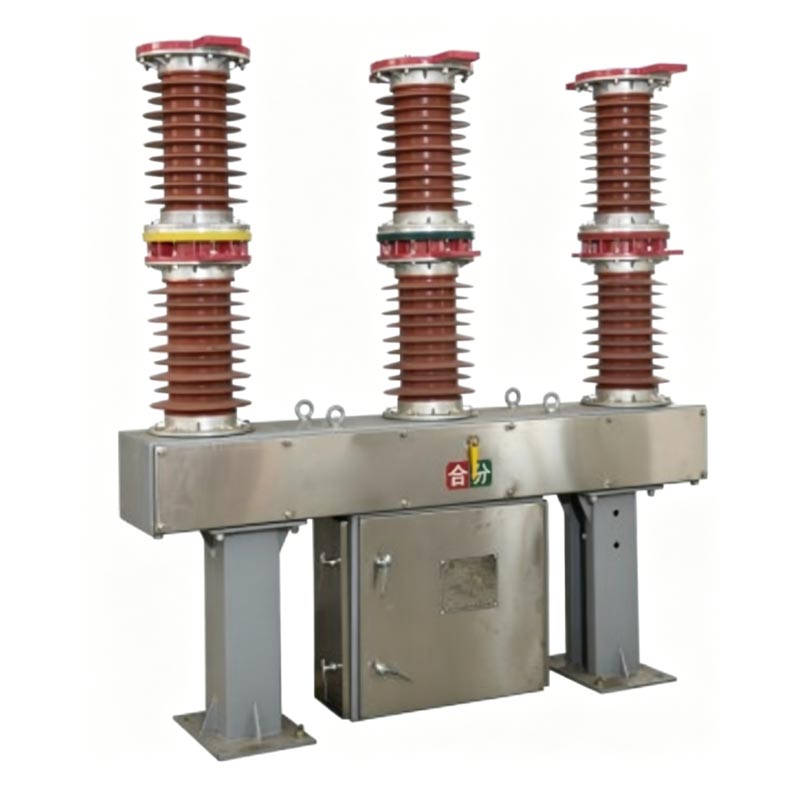

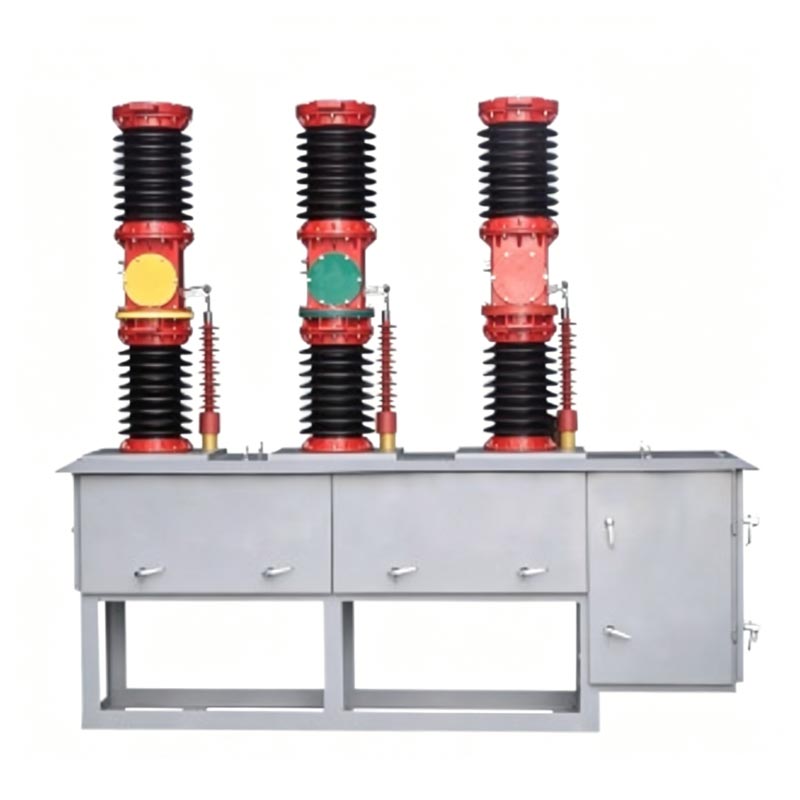

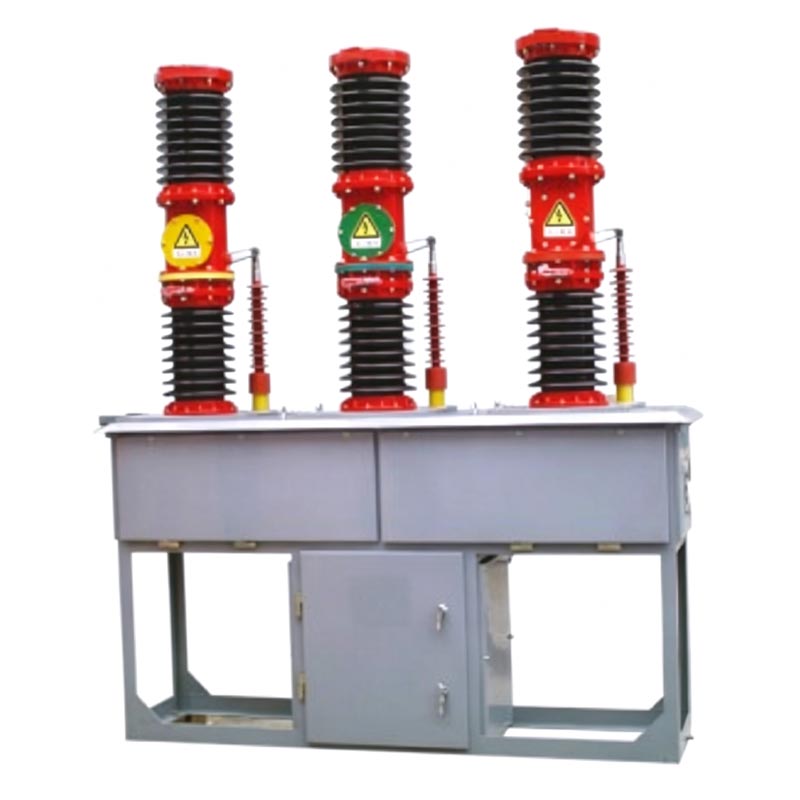

Външният вакуумен прекъсвач Usune Zw7-40.5 е вакуумен прекъсвач за високо напрежение на открито, подходящ за 50Hz трифазен променлив ток, 24-40,5kV системи за пренос и разпределение на електроенергия, използвани предимно за управление на системата, защита, секциониране и превключване на кондензаторни батерии. Когато се използва заедно с повторно затваряне, той позволява интелигентно сегментиране управление на повторното включване на електроенергийната система; поддържа пружинни или електромагнитни работни механизми, има стабилна механика производителност и не представлява риск от пожар или експлозия; той отговаря на GB1984-1989 "AC високоволтови прекъсвачи" и IEC56, IEC62271-100 Стандарти за "автоматични прекъсвачи за високо напрежение".
1. Отлична производителност на счупване: Използва технология за вакуумно дъгогасене, което води до силно счупване
капацитет, дълъг електрически живот и механичен живот до 10 000 цикъла.
2. Без поддръжка и надеждност: Проста структура, не изискваща редовна поддръжка и дълъг експлоатационен живот.
3. Отлична изолация и ефективност срещу замърсяване: Силна външна изолация и изключителна
способност срещу замърсяване.
4. Гъвкава интелигентна конфигурация: Може да бъде оборудван с вграден токов трансформатор (точност до 0.2S
клас) за измерване и защита на трифазно свързване.
5. Широка съвместимост на работните механизми: Адаптивни към пружинни или електромагнитни работни механизми, позволяващи
честа и надеждна работа.

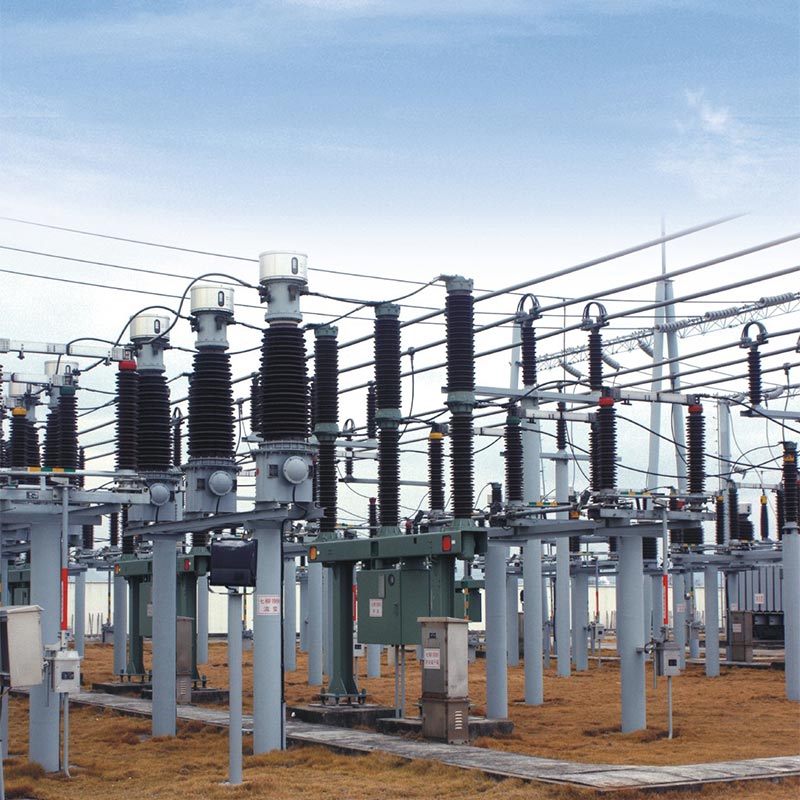

1. 24-40.5kV преносни и разпределителни линии и подстанции
2. Проекти за обновяване и разширяване на градската и селската електропреносна мрежа
3. Вятърни паркове, слънчеви електроцентрали и промишлени енергийни системи
4. Приложения за превключване на кондензаторни батерии и свързващи прекъсвачи
5. Крайбрежни, високопланински и силно замърсени райони
1. Име на проекта: 35kV Проект за свързване на вятърна ферма към мрежата в Северен Китай
2. Клиент: State Grid Hebei Electric Power Co., Ltd.
3. Предистория на проекта: Този вятърен парк се намира в крайбрежен район с висока влажност, обилни солени пръски и чести гръмотевични бури. Неговата 35kV изходяща линейна система изисква надеждни прекъсвачи за контрол, повреда операции по изолиране и автоматично повторно включване.
4. Решение: Uxin Electric предостави 12 комплекта Zw7-40.5 външни вакуумни прекъсвачи, оборудвани с пружинни механизми и вградени токови трансформатори клас 0.2S.
5. Постижения на приложението
- Стабилна работа за повече от 5 години при висока влажност и среда с високо съдържание на сол
- 100% успеваемост при 187 операции по прекъсване на късо съединение
- Интелигентната функция за повторно включване намалява времето за прекъсване на захранването с 85%
- Дизайнът без нужда от поддръжка намалява годишните разходи за експлоатация и поддръжка с 60%
6. Обратна връзка с клиентите
„Външният вакуумен прекъсвач Usune Zw7-40.5 демонстрира изключително надеждна работа в нашите крайбрежни вятърен парк. Неговите функции за предотвратяване на замърсяване и интелигентни защитни функции са значително подобрени стабилност на мрежата." – Мениджър на проекта, State Grid Hebei Electric Power Co., Ltd.
| Елемент | единица | Параметри | |
| Номинално напрежение | kV | 40.5 | |
| Номинално ниво на изолация | 1 мин. Издържано напрежение на мощността | kV | 95 |
| Устойчивост на напрежение на импулс на мълния (пикова стойност) | kV | 185 | |
| Номинален ток | A | 630/1000/1250/1600/2000 | |
| Номинален ток на прекъсване на късо съединение | kA | 12,5/16/20/25/31,5 | |
| Номинална последователност на работа | 0-0.3s-C0-180s-0 | ||
| Времена на прекъсване за номинален ток на кратко прекъсване | пъти | 12 | |
| Номинален прекъсване на късо съединение и ток на затваряне (пик) | kA | 50/63/80 | |
| Номинален пиков ток на устойчивост | kA | 50/63/80 | |
| Номинален ток за краткотрайна устойчивост | kA | 20/25/31,5 | |
| Номинална продължителност на късо съединение | s | 4 | |
| Средна скорост на изключване | m/s | 1,5 ± 0,20 | |
| Средна скорост на включване | m/s | 0,7 ± 0,2 | |
| Време за отпадане при включване на договора | г-жа | ≤ 2 | |
| Разлика във времевата синхронност на трифазно включване/изключване | г-жа | ≤ 2 | |
| Време за включване | г-жа | ≤ 150 | |
| Време за изключване | г-жа | ≤ 70 | |
| Механичен живот | пъти | 10000 | |
| Номинално работно напрежение и номинално напрежение на спомагателната верига | V | DC/AC110,220 | |
| DC съпротивление на всяка фазова верига (не включва инструментални трансформатори) | μΩ | ≤ 50 | |
| Всяка фазова верига DC съпротивление | мм | 3 | |
О: Могат да се използват механизми с пружинно или електромагнитно задвижване. Механизмите с пружинно задвижване предлагат висока надеждност и ниски разходи за поддръжка, което ги прави подходящи за повечето външни приложения.
A: Да. Коефициентът на ток и класът на точност (0.2S/0.5/10P10) трябва да бъдат посочени при поръчка.
О: При нормална употреба периодът без поддръжка е 10-15 години. Препоръчва се визуална проверка на всеки 2 години, и малка механична проверка на всеки 5 години.
Външният вакуумен прекъсвач Usune Zw7-40.5 съчетава усъвършенствана вакуумна технология, здрав структурен дизайн и интелигентни функции. Като доверен китайски доставчик, Usune Electric постоянно гарантира високо качество и високопроизводителни продукти, което ги прави идеален избор за модерни енергийни системи, които изискват надеждност, безопасност и ниски разходи през жизнения цикъл.
