Високоволтов прекъсвач Sf6

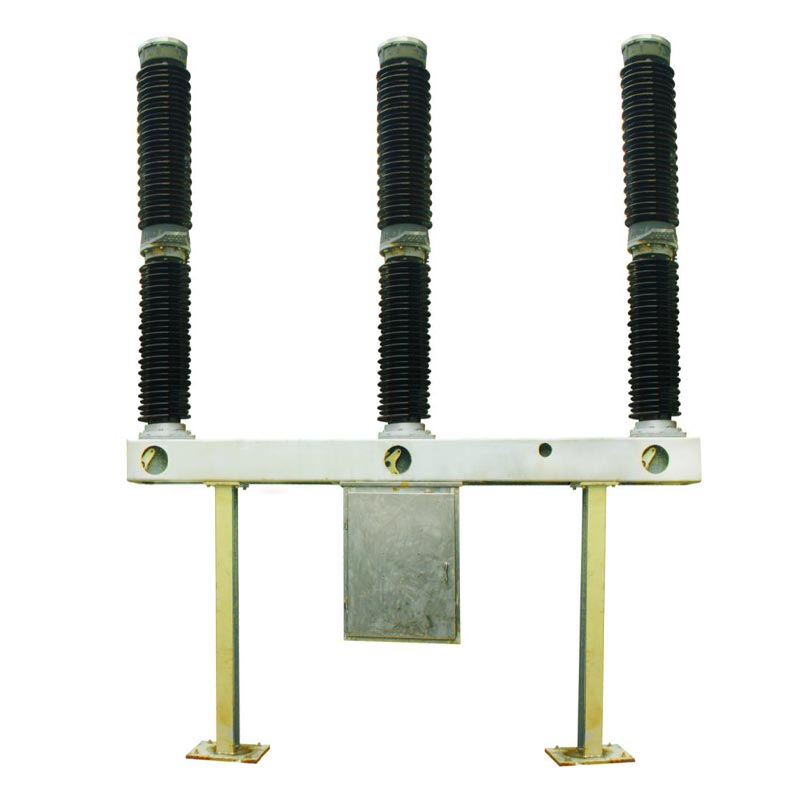

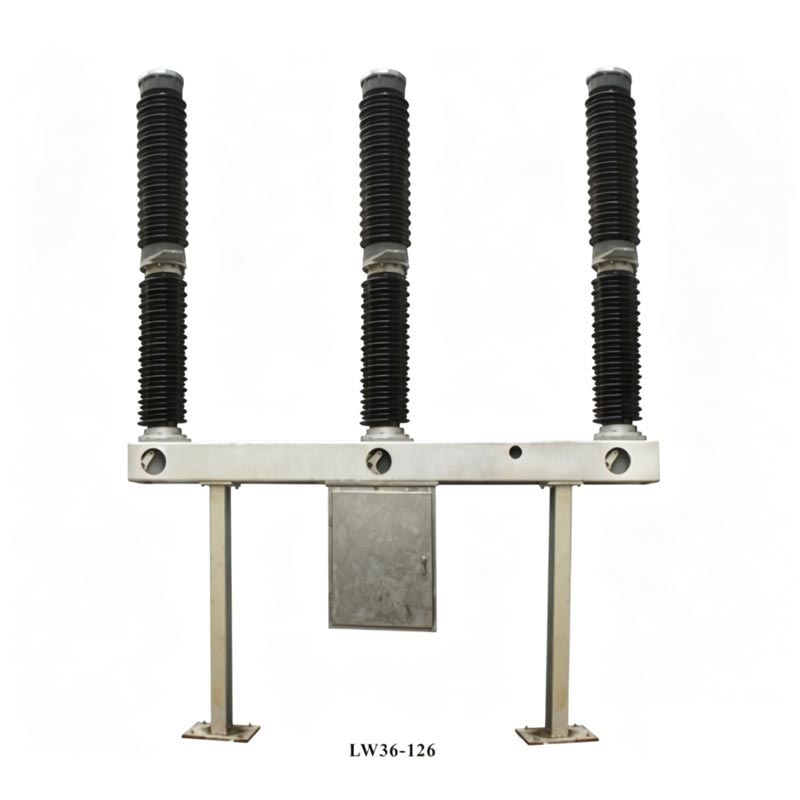

Zhejiang Usune Electric Co., Ltd., професионален производител на електрическо оборудване за високо напрежение в Китай, стартира LW36-110 високоволтов Sf6 прекъсвач. Този продукт е трифазен променлив ток 50 Hz външно комутационно устройство за високо напрежение подходящ за управление и защита на 110kV електропреносни и трансформационни системи. Може да се използва и като свързващ прекъсвач и монтаж на комутационно устройство.

Прекъсвачът за високо напрежение Sf6 използва уникален принцип на гасене на дъгата "топлинно разширение + подпомагано издухване", оборудван с пружинен задвижващ механизъм тип CTB-1, отговарящ на националните и международни стандарти, и притежаващи отлична гасителна дъга, висока безопасност и стабилни работни характеристики. Като надежден доставчик, Usune се ангажира да предоставя висококачествени, издръжливи разпределителни уреди за високо напрежение. Неговата верига LW36-110 SF6 прекъсвачът е широко използван в ключови проекти като електрически мрежи и индустриални паркове, осигурявайки надеждно захранване за инфраструктурно строителство.

Основни предимства

1. Усъвършенствана технология за гасене на дъга

Използвайки уникален принцип на гасене на дъгата "термично разширение + подпомагано издухване", той разполага с къса дъга време за гасене, дълъг електрически живот и нисък работен шум, което ефективно подобрява стабилността на захранването.

2. Висока производителност на безопасност

Използвайки SF6 газ като изолация и средство за гасене на дъгата, той може да се похвали с отлична изолация и гасене на дъгата производителност, елиминираща риска от запалване и експлозия, което го прави подходящ за гъсто населени райони.

3. Стабилен работен механизъм

Оборудван с пружинен задвижващ механизъм тип CTB-1, той се отличава с проста и компактна структура, безопасна и надеждна работа и силни способности против смущения.

4. Съответствие с международните стандарти

Напълно съвместим с GB1984-2003 "AC High Voltage Circuit Breakers" и IEC62271-100, 2001 "High Voltage Switchgear и контролна апаратура—Част 100: Прекъсвачи за високо напрежение", отговарящи на техническите изисквания на глобалната енергетика проекти.

Приложими условия на околната среда

Прекъсвачът за високо напрежение Sf6 е предназначен за употреба на открито, като предлага силна адаптивност към околната среда и пригодност за различни тежки условия на работа:

1. Околна температура: -30℃ ~ +40℃
2. Надморска височина: ≤3000m
3. Относителна влажност: Средна дневна стойност ≤95%, Средна месечна стойност ≤90% (при 25 ℃)
4. Налягане на вятъра ≤700Pa; Дебелина на глазурата ≤10 мм
5. Сеизмичен интензитет: Хоризонтално ускорение ≤0.3g, Вертикално ускорение ≤0.15g
6. Без запалими, експлозивни, химически корозивни или силно вибриращи среди

Структура на продукта и принцип на работа

1. Обща структура

Прекъсвачът за високо напрежение Sf6 приема интегрирана самогасяща се дъгогасителна структура. Всяка фаза е едноколонна единична прекъсвач (POLE). Всеки прекъсвач се състои от три фази, монтирани на една и съща рамка, и се управлява от пружинен механизъм, като трите фази са механично свързани. Горната част на продукта е с порцеланова втулка на дъгогасителната камера, средната секция съдържа опорна порцеланова втулка и рамка, и кутията на механизма е окачена под центъра на рамката, като разполага с пружинно задвижван механизъм и електрически контролни компоненти. В предната част на рамката е монтиран контролер за плътност на елегаз, който се поддържа и от двете завършва с опори.

2 ключови компонента и функции

- Устройство за гасене на дъга: Използва структура за гасене на дъгата. Когато прекъсвачът се задейства, термичното разширение под високо налягане в цилиндъра гаси дъгата, осигурявайки бързо и ефективно гасене.
- Поддържащо изолационно устройство: Поддържа изолатора на дъгогасителната камера и осигурява изолация към земята за захранвани компоненти; изолационният прът свързва работното рамо и ограничителния прът, осигурявайки безопасността на изолацията.
- Адсорбент: Инсталиран вътре в горния краен капак на камерата за гасене на дъгата, той поддържа газа SF6 сух и абсорбира газове от разлагане, получени от разлагане с дъга. Трябва да се смени по време на поддръжката.
- Структура за предотвратяване на течове: използва комбинация от статично уплътнение (О-пръстен + уплътнител) и динамично уплътнение (уплътнение на компресията на пружината), постигайки годишен процент на изтичане на газ SF6 от ≤0,5%. - Механизъм с пружинно задвижване: Активира операции на отваряне, затваряне и повторно затваряне с бърза скорост на действие (време на затваряне ≤145ms, време на отваряне ≤60ms), стабилен производителност и поддържа ръчно и електрическо съхранение на енергия.

3. Принцип на работа

- Затворена позиция: Системният ток протича през клеми, неподвижен контактен опорен прът, неподвижен главен контакт, движещ се главен контакт, цилиндър, междинен контакт и междинен фланец, образувайки верига през терминали.
- Операция на отваряне: Под действието на работния механизъм, работното рамо издърпва изолационния прът, буталото прът, цилиндър, движещ се дъгов контакт и дюза надолу; дъга се генерира при движещи се и неподвижни контакти отделни. След като подвижната контактна система се премести в определена позиция, дюзата се отваря, компресирайки газ SF6 издухване на дъгата, изгасване на дъгата, когато токът премине нулата.
- Операция на затваряне: Работният механизъм задвижва подвижния контакт нагоре до позиция на затваряне, докато SF6 газът влиза в цилиндъра, подготвяйки се за следващото отваряне.

Основни технически параметри

Прекъсвачът Usune LW36-110 SF6 може да се похвали с отлични технически характеристики, като ключовите параметри отговарят на високите стандарти на електроенергийни системи 110kV, осигуряващи стабилна и ефективна работа.

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Случай с практическо приложение

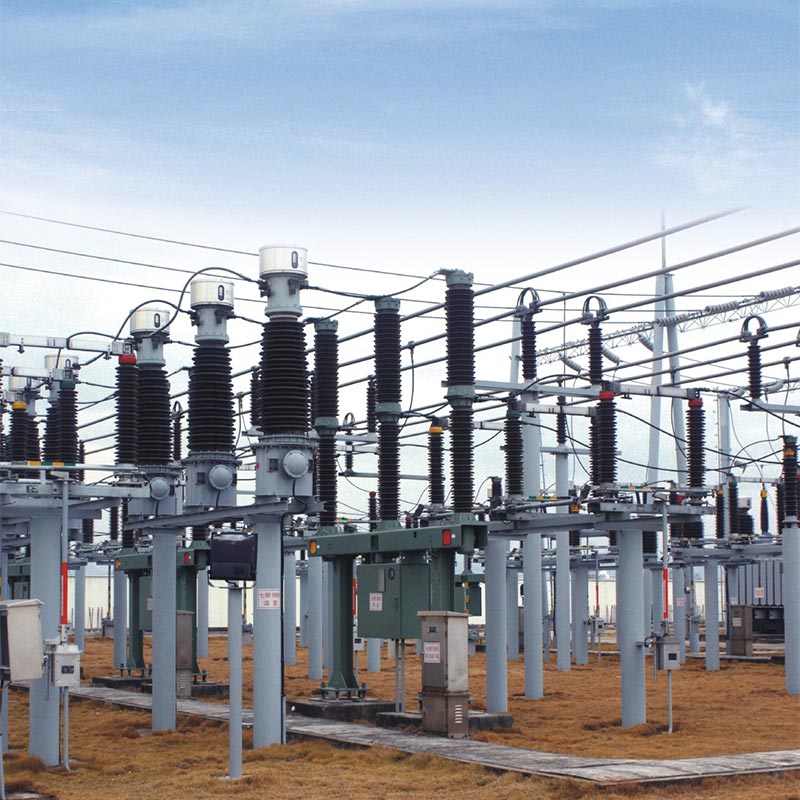

Казус от практиката: Проект за надграждане на електропреносната мрежа 110kV в Северен Китай

Предистория на проекта: 110kV електрическа мрежа в Северен Китай трябваше да надстрои своята остаряла комутационна апаратура, за да подобри мощността стабилност и сигурност на доставките, изправени пред тежки среди като ниски зимни температури (-25 ℃) и силен вятър налягане.

Приложение на продукта: Проектът избра 20 прекъсвача Usune LW36-110 SF6. Тяхната адаптивност към ниски температури (-30 ℃ ~ + 40 ℃) и отличната производителност при гасене на дъгата ефективно решават проблема с нестабилната работа на стареене на оборудване при ниски температури.

Резултати от приложението: От пускането си в експлоатация през 2022 г. оборудването работи стабилно четири години без неизправност при гасене на дъгата, изтичане на газ или други неизправности. Годишният процент на надеждност на захранването се е увеличил с 0,8%, което ефективно осигурява нормално електрозахранване на жителите и промишлените предприятия в района.

ЧЗВ

Q1: Какъв е експлоатационният живот на прекъсвача Usune LW36-110 за високо напрежение SF6 и каква е поддръжката необходимо по време на работа?

A1: Продуктът има механичен живот от 6000 цикъла и непрекъснат експлоатационен живот до 12 години при нормални условия поддръжка. Рутинната поддръжка включва ежеседмични визуални проверки (цялост на изолатора, налягане на газ SF6 и др.) и годишна поддръжка на всеки 3 години (почистване на изолатора, измерване на съпротивлението на главната верига и др.). Основен необходим е основен ремонт, когато са изпълнени условията за поддръжка (напр. 12 години непрекъсната работа, 2000 номинален ток прекъсвания и др.). Производителят Usune осигурява професионални насоки за поддръжка и доставка на резервни части, за да гарантира дългосрочна стабилна работа на оборудването.

Q2: Какво трябва да се направи, ако възникне изтичане на газ SF6 в прекъсвача и има ли рискове за безопасността?

A2: Този продукт има двойна непропусклива структура (статично уплътнение + динамично уплътнение) с годишен процент на изтичане ≤0,5%, далеч под националния стандарт. Ако бъде открит теч, точката на теч може да се локализира с помощта на теч на газ SF6 детектор. След спиране на захранването уплътнителят или О-пръстенът могат да бъдат заменени. Газът SF6 е нетоксичен и незапалим, но прекомерното изтичане може да повлияе на изолацията и ефективността на гасенето на дъгата на оборудването. Продуктът е оборудван с контролер за плътност на елегаз; алармира, когато налягането е под алармената стойност (0,45±0,03MPa) и се заключва работа, когато налягането е под налягането на блокиране (0,40±0,03MPa), като по този начин се избягват рискове за безопасността.
