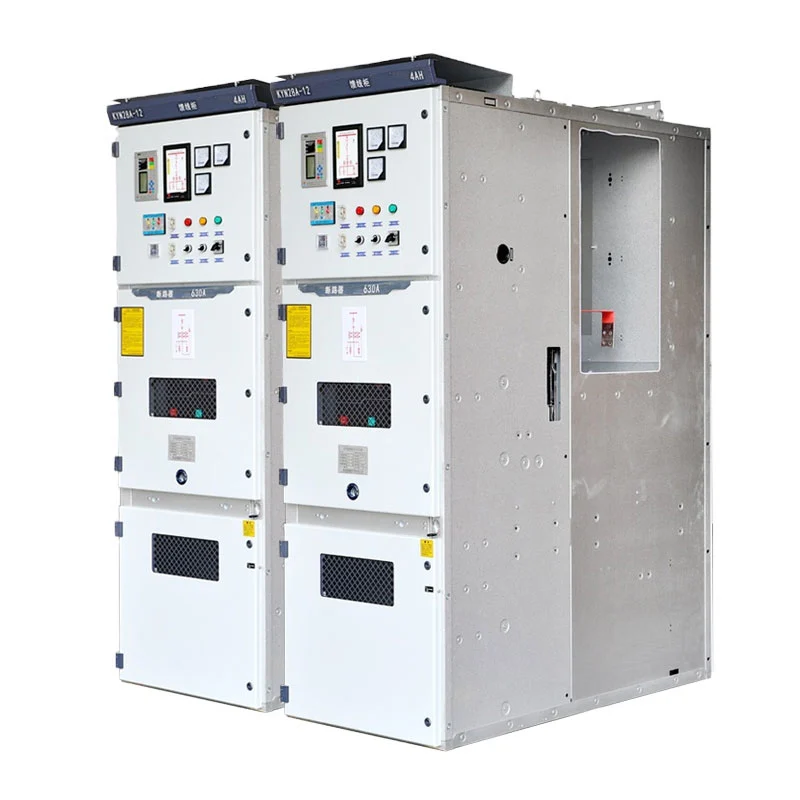

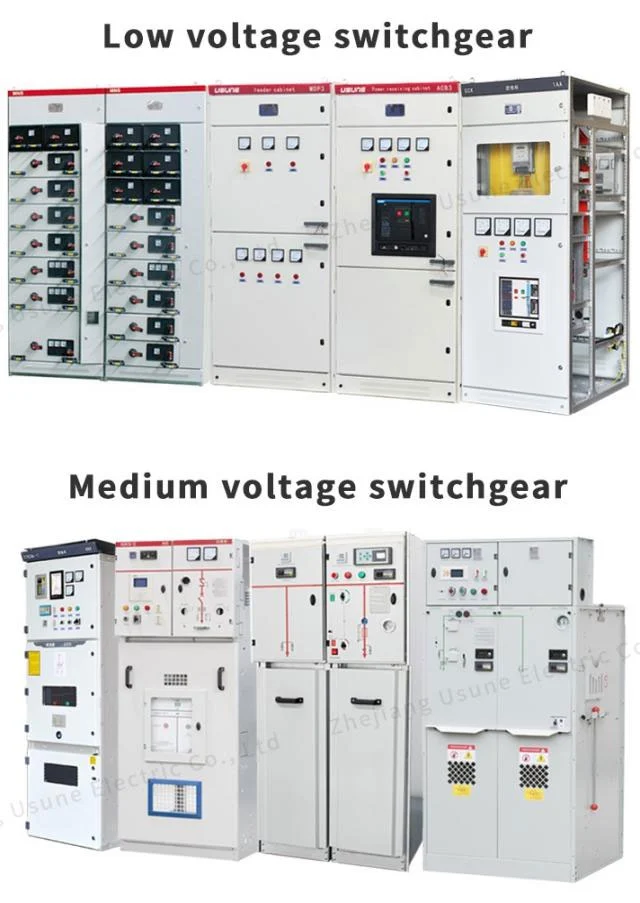

Този Vcb панел със средно напрежение намира приложение в електроцентрали, подстанции, промишлени предприятия, минни обекти, търговски комплекси и сравними предприятия за разпределение на MV на закрито. Производството се придържа към съответните IEC и GB спецификации, докато Usune поддържа сертифицирани рамки за управление ISO 9001, ISO 14001 и ISO 45001; Съответствието с CE е налично за удовлетворяване на предпоставките за задграничния пазар.
Отличителна черта на тази разпределителна уредба се крие в нейната разглобяема настройка на вакуумния прекъсвач. Вместо да закрепи статично прекъсващия модул в корпуса, той е монтиран на подвижна количка, способна да превключва между свързани, тестови и изключени състояния в съответствие с предписаните протоколи. Такава подредба дава ползи в реалния свят по време на прегледи, замяна на части и проследяване на грешки. Каретките на прекъсвача, каретките на PT и каретките на разединителя могат да бъдат определени, за да съответстват на оформлението на веригата, а изтеглящият формат предоставя целеви достъп на обслужващия екип без премахване на целия корпус. Когато подстанциите и мрежите на процесната индустрия изискват ускорено планирано обслужване и смяна на компоненти, тази концепция за мобилен прекъсвач рационализира работните процеси и намалява времето за престой.
За сглобките със средно напрежение оперативната безопасност се нарежда сред най-важните приоритети при доставките - грешните стъпки на превключване могат да предизвикат сериозна електрическа опасност. Гамата KYN28 интегрира механична петзащитна блокировка, проектирана да възпрепятства неправилни работни процедури. Тази хардуерна бариера предотвратява:
Грешки при манипулиране на прекъсвача – спира нежелано изключване или затваряне.
Натоварен стелаж – възпрепятства движението на количката, докато веригата носи ток.
Заземяване под напрежение – блокира затварянето на заземителния прекъсвач в мрежа под напрежение.
Захранване със заземяване – предотвратява захранването на веригата при заземяване.
Неупълномощено влизане в отделение – отказва достъп на персонала до захранваните отделения.
Чрез налагането на задължителната последователност физически, тази схема за блокиране предоставя допълнителен слой на защита както по време на задачи по превключване, така и по време на поддръжка.

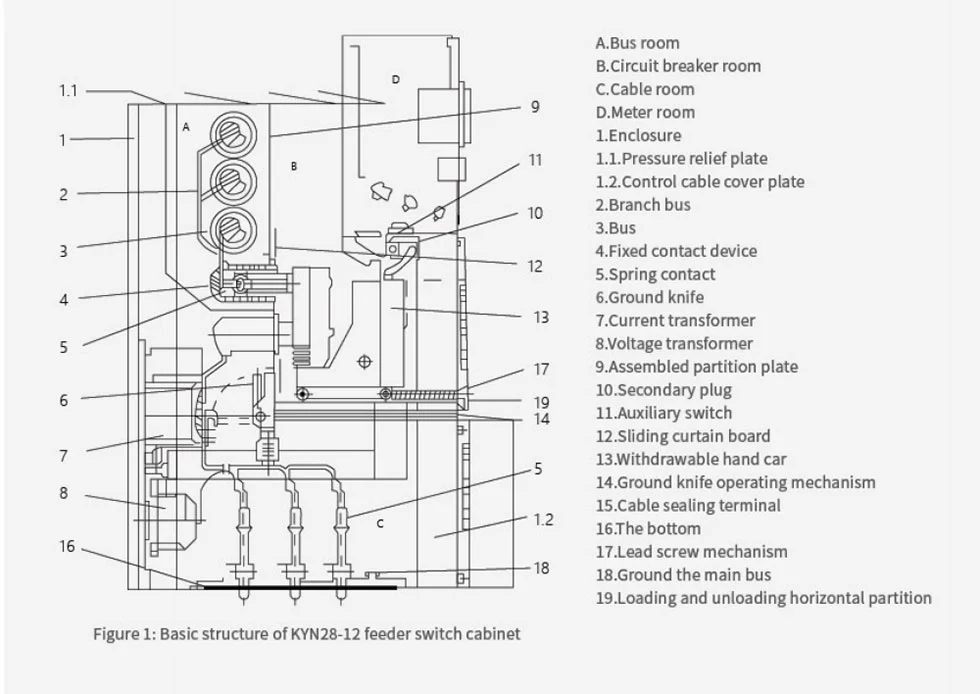

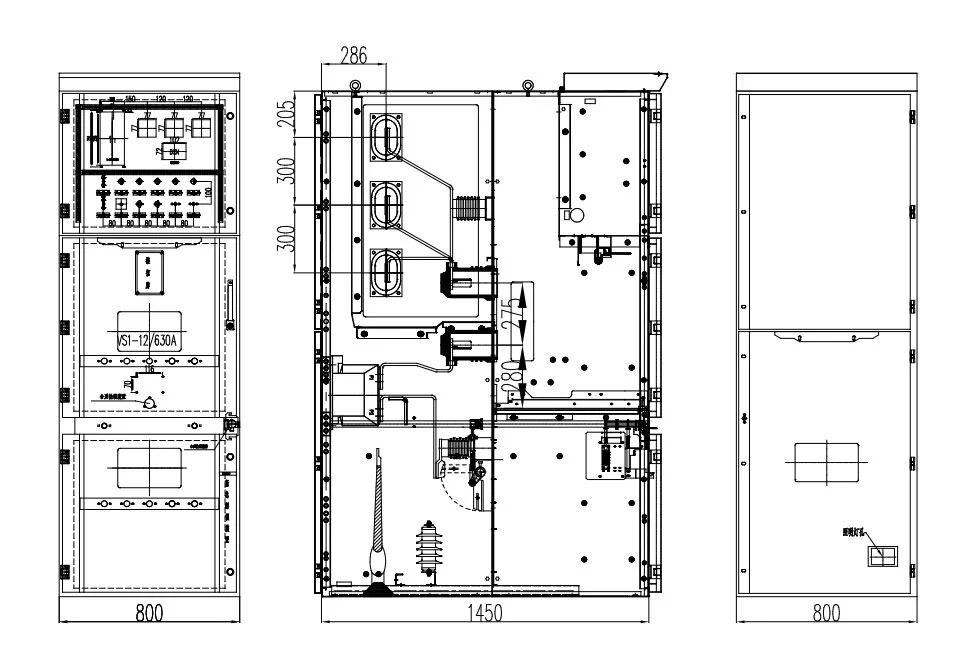

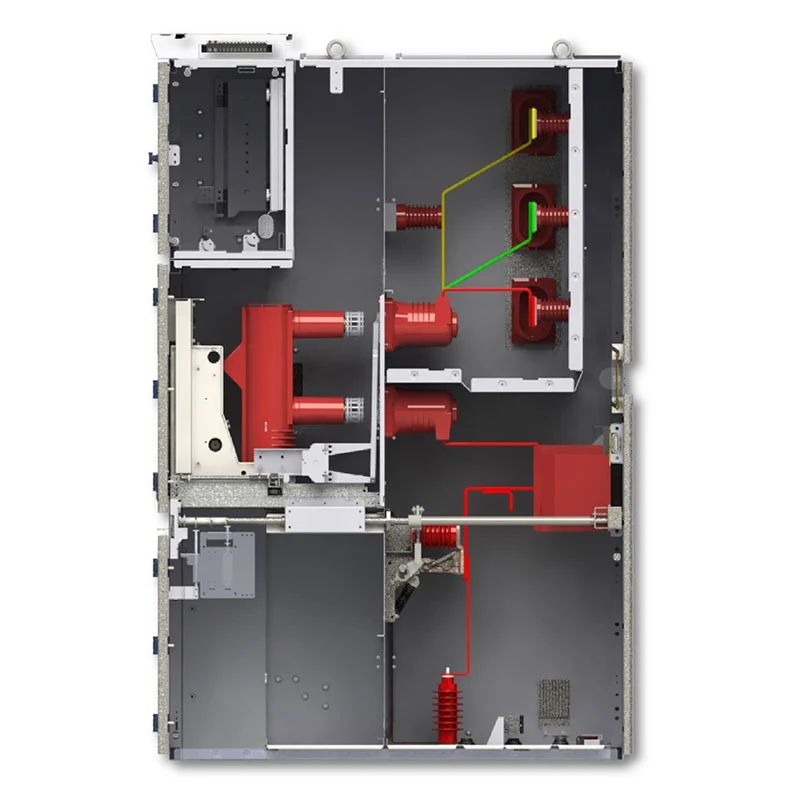

Vcb панелът със средно напрежение използва метално разделена вътрешност, която изолира главните тоководещи секции. Отделение за прекъсващо устройство, канал за шина, отделение за завършване на кабела, измервателна уредба и отделение за ниско напрежение, плюс канала за освобождаване на налягането са разположени отделно. Този подход за зониране ограничава разпространението на вътрешен дефект и държи отделни възли по време на обслужването, като същевременно прави вътрешната архитектура по-разбираема за операторите. Предпазните клапи над главата очертават управляван евакуационен път за натиск от дъгова повреда, намалявайки потенциалните последствия за персонала и съседните апарати.
Конфигуриран за работа и грижа отпред, шкафът се оказва особено полезен в електрически помещения, където свободното пространство отзад е оскъдно. Всички стандартни стъпки за превключване и запазване следват санкционираната рутина само от предната страна. Този модел с преден достъп също така опростява дизайна на стаята и намалява пространството в задния коридор, необходимо за периодично внимание. За места, предразположени към влага, може да се монтира вътрешен нагревател против кондензация, за да се ограничи влошаването, предизвикано от влажността, вътре в корпуса.
Разнообразните схеми за разпределение на MV изискват отделни роли в кабинета. Оборудването може да бъде назначено като вход, получаващ комунално захранване, изходящи захранващи двигатели или захранващи устройства, PT и сензорен блок, измервателна секция, съединител на шина или изолиращ отсек. Подобна адаптивност дава възможност на EPC фирмите, електрическите интегратори и операторите на инсталации да адаптират масивите на разпределителните апарати към еднолинейната диаграма на проекта, вместо да налагат еднакъв тип шкаф във всеки отвор.
Електрически централи – Спомагателните и разпределителните вериги в рамките на съоръженията за генериране зависят от надеждно MV оборудване за захранване, маршрутизиране и защита на веригата. Подвижното оформление на VCB осигурява работещ отговор за защита и превключване, като позволява на екипите за поддръжка да изтеглят или сменят каретката на прекъсвача, ако е необходимо.
Подстанции – В рамките на подстанциите Vcb панелът за средно напрежение може да бъде организиран за входящи линии, изходящи захранващи устройства, разделяне на шини, мониторинг на напрежението и други цели за разпределение. Разделената обвивка и петзащитната блокировка архитектура са в основата на практиките за сигурно превключване и обслужване.
Промишлени съоръжения – Производствените предприятия обикновено работят с множество двигатели, трансформатори, производствени линии и поддържащи електрически мрежи. Панелът Vcb за средно напрежение включва разнообразни профили за защита на фидера и двигателя, като централизира превключването на MV и разпределението на мощността в обекта.
Минни операции – Добивните операции се нуждаят от гъвкаво разпределение на мощността за двигатели, помпи, вентилация, преработвателна фабрика и спомагателни изисквания. Облицованата с метал конструкция и форматът на изваждащия се прекъсвач осигуряват стабилно вътрешно разпределение на MV, подходящо за тежки условия на добив.
Търговски и високи сгради – Големи офис блокове и високи сгради често разполагат с устройства за приемане и разпределение на средно напрежение в тесни специални разпределителни помещения. Фронталната работа и обслужването улесняват пространственото планиране, където помещението за монтаж е ограничено.
Vcb панелът за средно напрежение е наличен за различни изисквания за разпределение на средно напрежение. Основни технически параметрите включват:
| Елемент | Спецификация |
| Номинално напрежение | 3.6kV, 7.2kV, 12kV |
| Номинална честота | 50Hz / 60Hz |
| Номинален ток | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номинален ток на прекъсване при късо съединение | 25kA, 31.5kA, 40kA, 50kA |
| Номинален кратковременен издържан ток | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Степен на защита | IP4X външен корпус, IP2X вътрешни отделения |
| Околна температура | -15°C до +40°C |
| Надморска височина | ≤1000m, понижени за по-големи височини |
| Монтаж | На закрито |
Действителното номинално напрежение, ток, капацитет на късо съединение, разположение на шкафа и други технически параметри трябва да бъдат потвърдени според еднолинейната диаграма на проекта и спецификацията на клиента.
Оборудването е предназначено за вътрешен монтаж при температурен диапазон на околната среда от -15°C до +40°C. Ежедневното средната относителна влажност не трябва да надвишава 95%, докато средната месечна влажност не трябва да надвишава 90%.
Инсталационната среда не трябва да съдържа експлозивни или корозивни газове, проводящ прах и силни вибрации. За инсталации извън стандартните условия на обслужване техническите изисквания трябва да бъдат потвърдени с Usune преди производството, за да може да се оцени подходящата конфигурация.
Usune има повече от 14 години опит в областта на електрическото оборудване и поддържа опитен екип за научноизследователска и развойна дейност способни да разработват конфигурации на оборудването според специфичните за проекта изисквания.

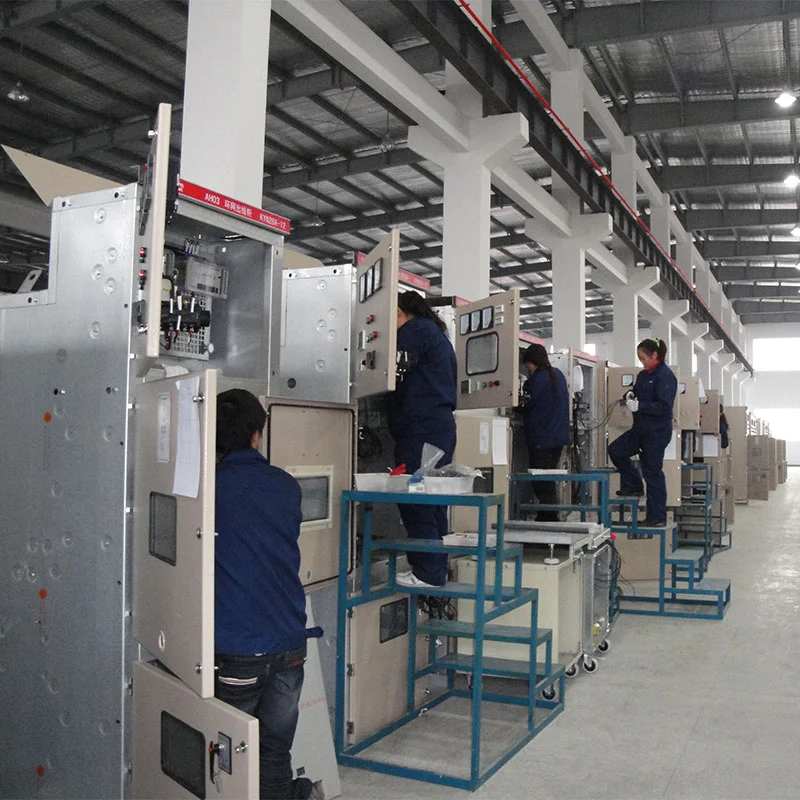

Контролът на качеството обхваща компоненти, монтаж, електрически характеристики и готови продукти. Рутинните тестове са се провежда преди оборудването да напусне фабриката, за да се провери производителността на продукта и да се гарантира, че доставената разпределителна уредба отговаря на договорените технически изисквания.
Различните проекти могат да изискват различни номинални стойности на тока, комбинации от шкафове, мерки за защита и контрол функции. Usune осигурява инженерна комуникация и поддръжка за конфигурация въз основа на едноредови диаграми на клиента и технически спецификации.
За стандартни конфигурации Usune може да осигури производствен период от приблизително 15–20 дни след потвърждение и плащане, като действителното време за изпълнение зависи от конфигурацията и количеството на поръчката.
Usune поддържа доклади от тестове на продукти и съответната техническа документация в подкрепа на инспекцията на клиента, проекта процедури за одобрение и квалификация на доставчика.
Оборудването е препоръчано за проекта за изстрелване на ракета Cas-space, където е електрическо средно напрежение необходимо е разпределително оборудване за специализирана космическа инфраструктура.
Съоръженията за изстрелване на ракети съдържат критични електрически товари и поддържащи системи, които изискват надеждно захранване разпределение и контролирани процедури за превключване. В този тип проект конфигурацията на разпределителната уредба трябва вземете предвид не само електрическия капацитет, но и оперативната безопасност, изолирането на повредата, достъпа за поддръжка и интегриране на оборудването в цялостната електроразпределителна система.
Изтеглящата се структура на вакуумния прекъсвач и петустойчивата механична блокираща система осигуряват подходящо конфигурация за контролирано превключване и операции по поддръжка. Разделената структура на шкафа допълнително поддържа разделяне между прекъсвача, шината, кабела и контролните секции.
Референцията на проекта демонстрира приложимостта на технологията за разпределителна апаратура за средно напрежение на Usune за специализирани инфраструктура, където надеждността на електроразпределението и оперативната безопасност са важни инженерни съображения.
Продуктът е произведен в съответствие с приложимите изисквания на IEC и GB за комутационни апарати за средно напрежение и електрическо оборудване. Usune работи в съответствие със система за управление на качеството ISO 9001, ISO 14001 за околната среда Система за управление и ISO 45001 Система за управление на здравето и безопасността при работа.
Продуктът се предлага и със CE сертификат за приложимите международни пазари. Протоколи от тестове и технически може да се предостави документация по проект и изисквания на клиента.
Стандартната конфигурация покрива приложения за 3,6 kV, 7,2 kV и 12 kV. За конкретен проект номиналното напрежение и параметрите на изолацията трябва да бъдат потвърдени в съответствие с изискванията на електрическата система.

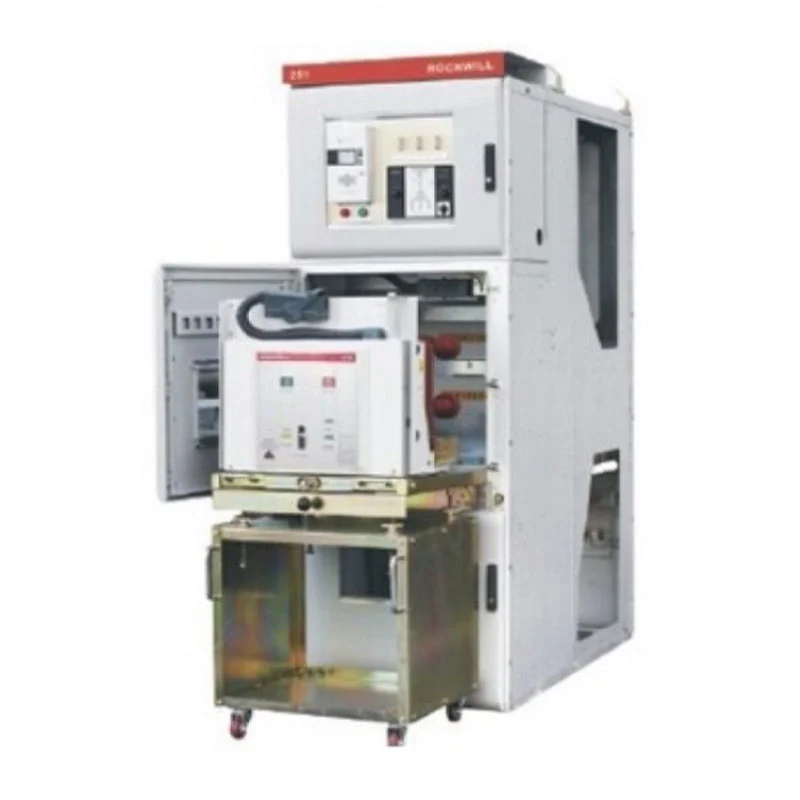

Изтеглящата се количка позволява преместването на вакуумния прекъсвач между работно и изолирано положение. това прави проверката, тестването, подмяната и поддръжката по-удобни от постоянно фиксиран прекъсвач подреждане.
Системата с пет защита е механична блокировка за безопасност, предназначена да предотврати неправилни работни последователности. Помага предотвратяване на неправилна работа на прекъсвача, движение на количката под товар, неправилна работа на заземителя, захранване на ан заземена верига и случаен достъп до отделения под напрежение.
да Разпределителната уредба може да бъде подредена като входяща, изходяща, PT, измервателна, секционираща шина или изолационни шкафове според електрическата конфигурация на проекта.
да Usune поддържа OEM изисквания като лога на клиенти, имена на компании и специфични за проекта конфигурации, предмет на техническо и производствено потвърждение.
За стандартни конфигурации типичният период на производство е около 15–20 дни след плащането и техническия потвърждение. Действителното време за доставка зависи от конфигурацията на продукта, количеството и изискванията на проекта.
Usune провежда инспекция на качеството от компонентите до окончателното сглобяване и извършва рутинни тестове преди изпращане. Могат да бъдат предоставени подходящи протоколи от изпитвания според изискванията на клиента и проекта.
Стандартният гаранционен срок е 12 месеца от датата на доставка, в зависимост от договорените продажбени и технически условия.
Ако снабдявате Vcb панел със средно напрежение за електроцентрала, подстанция, промишлено съоръжение, минен проект, търговска сграда или специализиран инфраструктурен проект, Usune може да предостави поддръжка за конфигурация въз основа на вашите електрически изисквания.
Изпратете вашата еднолинейна диаграма, номинално напрежение, номинален ток, ниво на късо съединение, количество на шкафа и необходимите функции на Usune за техническа оценка и оферта.
