Превключвателят за високо напрежение Usune LW36-110 за подстанция е основно захранващо оборудване, разработено независимо и произведен от Zhejiang Usune Electric Co., Ltd., водещ производител на високоволтова комутационна апаратура в Китай индустрия. Тази трифазна комутационна апаратура за външно високо напрежение AC 50Hz се използва предимно за управление и защита на 110kV електропреносни и трансформационни системи, и може да се използва и като контактен прекъсвач и в приложения, изискващи разпределителни модули. Продуктите се произвеждат в професионалната фабрика на Usune, като се интегрират Развойна дейност, производство и тестване, гарантиращи, че всеки продукт отговаря на строги стандарти за качество, преди да напусне фабриката.
За да се гарантира надеждността и съвместимостта на продукта, превключвателят за високо напрежение Usune LW36-110 за Подстанцията напълно отговаря на стандарта GB1984-2003 "AC високоволтови прекъсвачи" и отговаря на изискванията на Стандарт на Международната електротехническа комисия (IEC) IEC62271-100:2001 „Разпределителна и контролна апаратура за високо напрежение - Част 100: Високоволтови прекъсвачи". Като професионален доставчик, Usune е преминал строга система за качество сертифициране, а фабриката му е оборудвана с модерно оборудване за производство и тестване, за да се гарантира, че производителността на всеки продукт отговаря или надвишава индустриалните стандарти.
Използвайки уникален принцип на гасене на дъгата "топлинно разширение + спомагателно", той може да се похвали с отлично разбиване производителност, кратко време на дъгата, дълъг електрически живот и нисък работен шум, ефективно гарантиращи безопасността на захранването работа на мрежата.
Използва SF6 газ с отлични изолационни и дъгогасителни свойства като изолация и дъгогасителна среден, не представлява риск от запалване или експлозия, което го прави подходящ за гъсто населени райони и различни сложни среди на подстанции.
Оборудван с пружинен задвижващ механизъм тип CTB-1, отличаващ се с проста и компактна структура, стабилна работа, висока безопасност и надеждност и намалена поддръжка и честота на повреди.
Може да работи стабилно в тежки условия, като стриктно спазва различни екологични показатели, гарантирайки дългосрочна стабилна работа в различни региони.
1. Номинално напрежение: 110kV; Номинална честота: 50Hz; Номинален ток: 3150A
2. Номинален ток на прекъсване при късо съединение: 40kA; Номинален ток на късо съединение (пик): 100kA
3. Номинално налягане на SF6 газ (20 ℃): 0,5 MPa; Годишен процент на изтичане: ≤0,5%
4. Механичен живот: 6000 цикъла; Време на отваряне: ≤60ms; Време на затваряне: ≤145ms
5. Температурен диапазон на околната среда: -30℃～+40℃; Надморска височина: ≤3000м

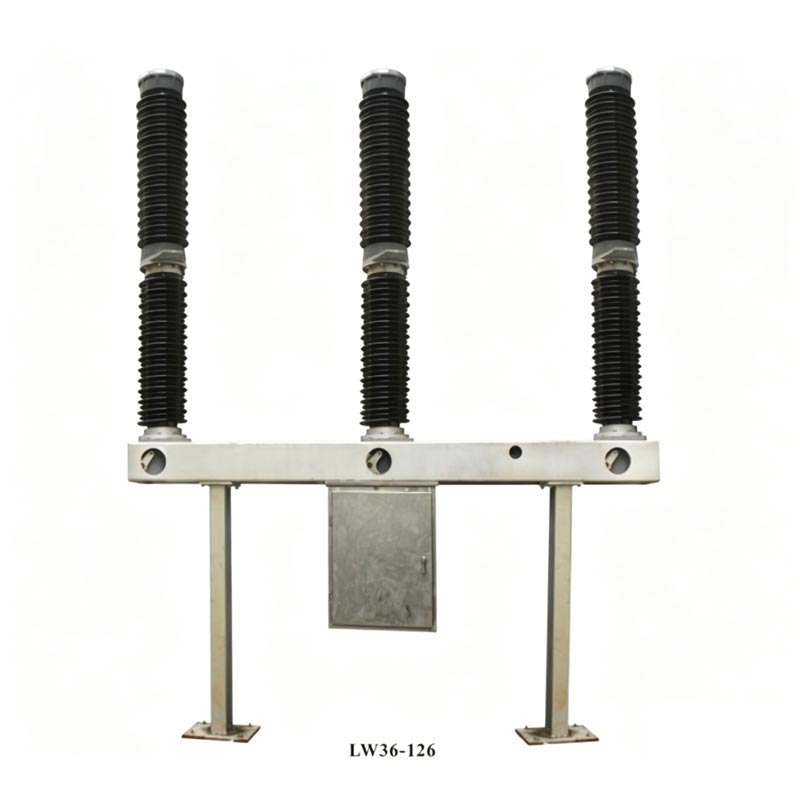

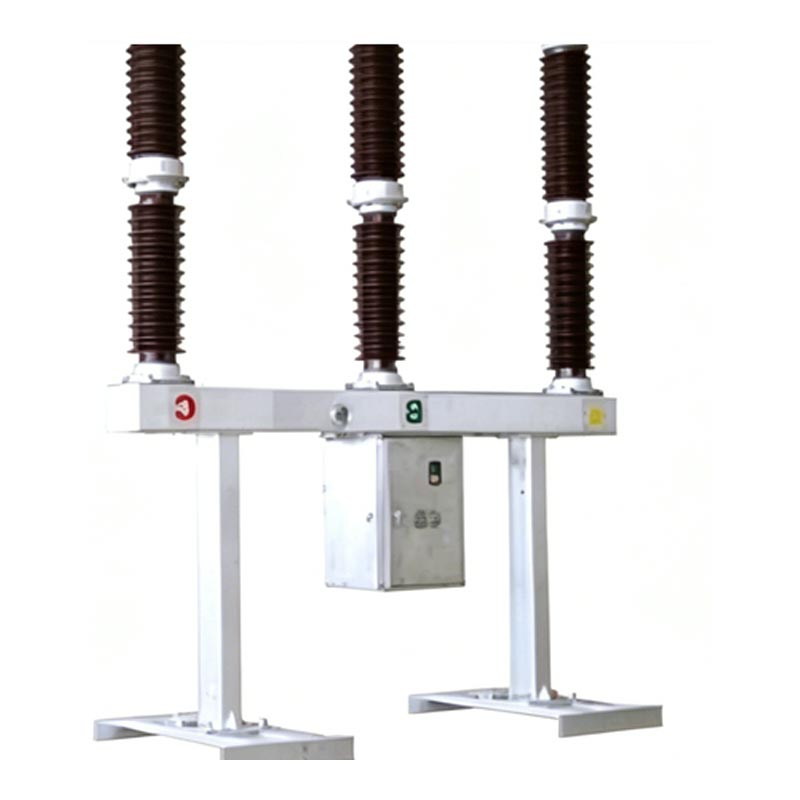

Превключвателят за високоволтов прекъсвач за подстанция приема вградена самозахранваща се дъгогасителна камера структура, като всяка фаза е едностълбова счупване (POLE). Всеки прекъсвач се състои от три фази, монтиран на същата рамка, управляван от пружинен механизъм, с три фази, механично свързани. Горната част на продуктът разполага с порцеланова втулка за дъгогасителна камера, средната секция съдържа порцеланова опора втулка и рамка, а кутията на механизма е разположена в средата и е окачена под рамката. В него се помещава вътрешен пружинен задвижващ механизъм и електрически контролни компоненти. Изходният теглич на механизма се свързва към свързващ прът и въртящо се рамо. Контролерът за плътност на газа SF6 е монтиран в предната част на рамката, която е поддържани в двата края с опори.
Системният ток протича през клемите, неподвижен контактен опорен прът, неподвижен главен контакт, движеща се главна контакт, цилиндър, междинен контакт и междинен фланец, след което образува верига със системата през терминали.
Под действието на задвижващия механизъм работното рамо издърпва изолационния дърпащ прът, буталния прът, цилиндъра, движещата се дъга контакт и дюзата надолу заедно. Когато подвижният и неподвижният контакт се разделят, се генерира дъга. Кога подвижната контактна система се придвижва надолу до определена позиция, дюзата се отваря и компресираният SF6 газ в цилиндърът се издухва в областта на дъгата през дюзата. Дъгата изгасва, когато токът премине нулата.
Под действието на задвижващия механизъм работното рамо издърпва подвижния контакт, свързан с изолирания прът, нагоре до затваряща позиция. Едновременно с това газът SF6 навлиза в цилиндъра, подготвяйки се за следващото отваряне.
Състои се от плътномер SF6 (интегриран манометър и контролер за плътност), вентил за подаване на газ, трифазен клапани и тръбопровод за газ SF6. Той разполага с температурна компенсация, аларма и блокираща защита от налягане осигурете стабилно налягане на елегаз.
Разположен в корпуса на механизма, той включва ключови компоненти като работни превключватели, автоматични превключватели, прекъсвачи, релета, клеми, затварящи бобини, двигатели и нагреватели. Позволява контрол на превключвателя, анти-изпомпване, пружинно съхранение на енергия, защита от налягане на газ SF6, функции за отопление и осветление.

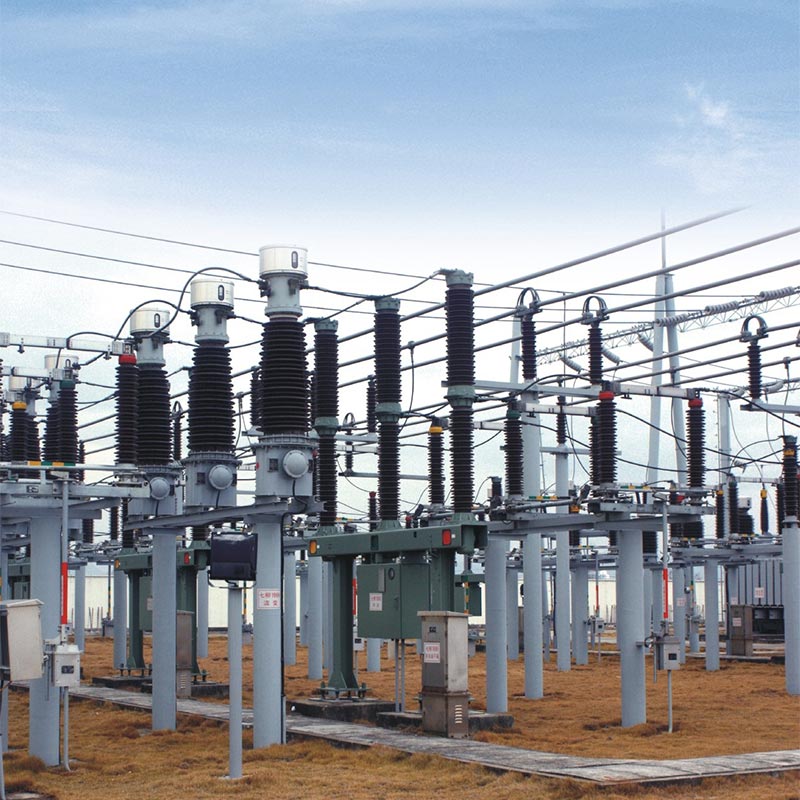

За да проверите надеждността и практичността на Usune LW36-110 превключвател за високо напрежение за подстанция, този продукт е успешно приложен към проект за подстанция 110 kV в ключов индустриален парк в Източен Китай. като доверен доставчик, Usune предостави 12 прекъсвача LW36-110 за този проект, които работят стабилно за повече от три години.
Тази подстанция захранва повече от 50 големи и средни предприятия в индустриалния парк, изискващи изключително висока стабилност и безопасност. В ранните етапи на проекта клиентът изчерпателно сравнява няколко китайски производители, като в крайна сметка избира прекъсвачите LW36-110 на Usune поради техните превъзходни технически характеристики, строг контрол на качеството и цялостно следпродажбено обслужване. По време на работа, продуктите успешно издържаха на екстремни климатични условия, включително високи температури, силен дъжд и ниски температури температури без регистрирани неизправности. Степента на изтичане на газ SF6 беше далеч под стандартното изискване (≤0,5%), механичната работа беше гладка, а времето за отваряне и затваряне беше стабилно, което ефективно гарантира безопасното и стабилна работа на електропреносната мрежа на парка. Това спечели висока оценка от клиента и Usune стана определен доставчик на енергийно оборудване за последващи проекти за разширяване на парка.
A1: Продуктът има механичен живот от 6000 цикъла и при нормална употреба и редовна поддръжка той е непрекъснат експлоатационният живот може да достигне 12 години. Ключовите точки за поддръжка включват: седмични рутинни проверки (проверка на изолатора цялост, налягане на газ SF6 и работно състояние); годишен основен ремонт на всеки 3 години (почистване на изолатори, проверка крепежни елементи, измерване на съпротивлението на главната верига и съдържанието на влага в газа SF6); необходими са основни ремонти по следните условия: 12 години непрекъсната работа, 2000 номинални прекъсвания на тока, 20 пълен капацитет (40kA) прекъсвания или 6000 механични операции. Usune предоставя професионални насоки за поддръжка и резервни части доставка за осигуряване на дългосрочна стабилна работа на продукта.
A2: Да, този продукт има силна адаптивност към околната среда и може да се използва на голяма надморска височина и изключително студено региони. Температурният му диапазон на околната среда е от -30 ℃ до +40 ℃, с максимална адаптивна надморска височина от ≤3000 m. Може издържа на налягане на вятъра от 700Pa и обледеняване от 10 mm, а неговата сеизмична якост отговаря на изискванията за хоризонтална ускорение ≤0.3g и вертикално ускорение ≤0.15g. Подходящ е и за райони със средна дневна относителна влажност ≤95% и средна месечна относителна влажност ≤90% (25 ℃) и може да се използва в среда без запалими, експлозивни, химически корозивни и тежки вибрационни условия, отговарящи напълно на екологичните изисквания на повечето проекти за подстанции в Китай и дори в световен мащаб.
Zhejiang Usune Electric Co., Ltd. е професионален производител и доставчик на електроразпределителни уреди за високо напрежение в Китай, фокусиран върху изследванията, разработката, производството, продажбите и следпродажбеното обслужване на верига за високо напрежение прекъсвачи, ключове и друго енергийно оборудване. Фабриката на компанията се намира в провинция Zhejiang, Китай, покриваща площ от над 10 000 квадратни метра, оборудвана с модерни производствени линии, оборудване за тестване и професионален екип за научноизследователска и развойна дейност.
Usune се придържа към философията „Първо качество, най-високо клиентът“, стриктно прилагайки система за контрол на качеството по време на производствения процес. Всички продукти се подлагат на строги тестове, преди да напуснат завода. Като доверен доставчик, Usune е предоставил висококачествено енергийно оборудване за стотици проекти за подстанции както в страната, така и в в международен план, спечелвайки широко разпространено признание на клиентите за надеждното качество на продукта и изчерпателността следпродажбено обслужване.
