Превключвател със серен хексафлуорид 126kv

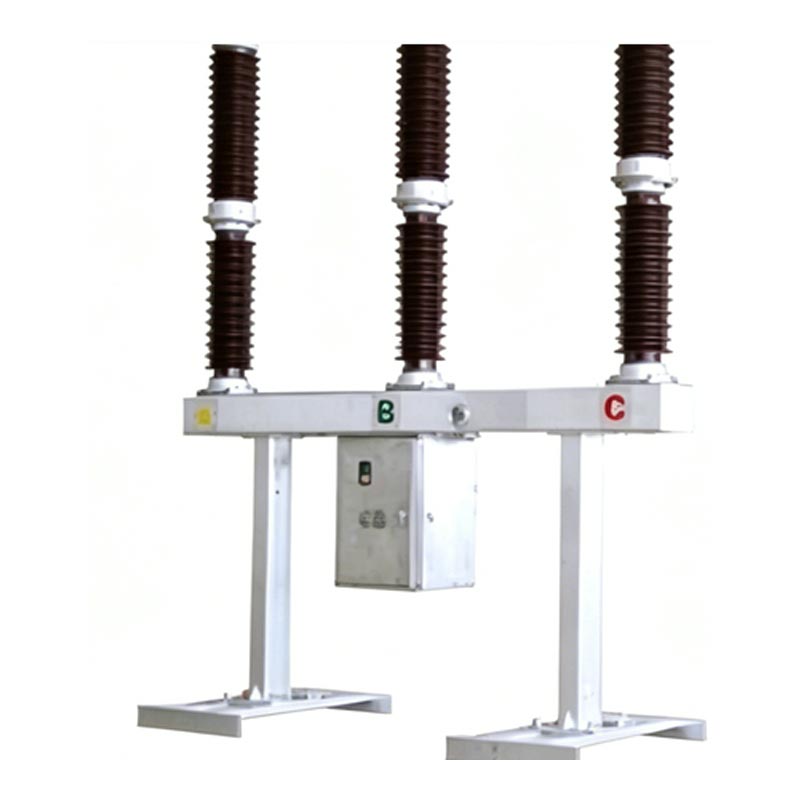

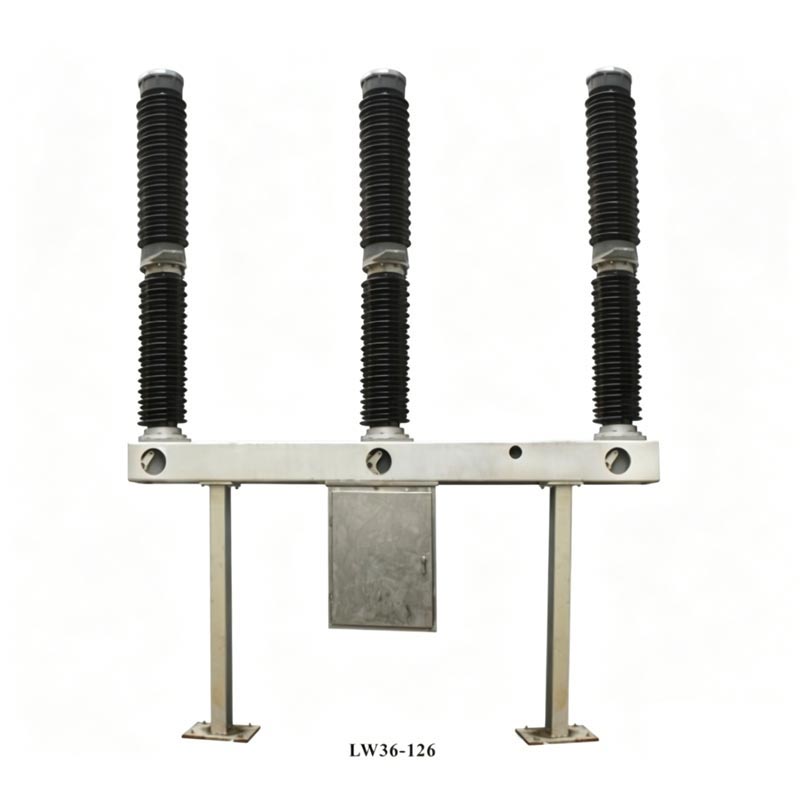

Превключвателят със серен хексафлуорид Usune LW36-110 126kV е основно устройство за управление и защита на 110 kV преносни и трансформационни системи и може да се използва и като свързващ прекъсвач и превключващо оборудване група. Продуктът приема интегрирана самозахранваща се дъгогасителна структура, като всяка фаза е единична опора, единица с едно прекъсване. И трите фази са монтирани на една и съща рамка, като се постига механична връзка чрез пружина оперативен механизъм. Горната част на продукта съдържа порцеланова втулка на дъгогасителната камера, средната част съдържа опорната порцеланова втулка и рамка, както и кутията на механизма, съдържаща компонентите за електрически контрол окачен под рамката, което води до компактна структура и удобна работа.

Основни предимства

1. Надеждно съответствие

Съответства на китайските стандарти GB1984-2003 "AC High Voltage Circuit Breakers" и IEC62271-100:2001 "High Voltage Комутационна и контролна апаратура — част 100: Прекъсвачи за високо напрежение" и е преминал строги фабрични тестове и сертифициране за гарантиране на съответствие и надеждност на продукта.

2. Превъзходна производителност

Използва принципа на гасене на дъгата "топлинно разширение + подпомагано издухване", което води до къса дъга време за гасене, дълъг електрически живот и нисък работен шум; използва газ SF6 с отлична изолация и дъга пожарогасителни свойства като среда, премахване на риска от запалване и експлозия, което го прави подходящ за гъсто населени райони.

3. Надеждни доказателства

Механизмът с пружинно задвижване има механичен живот до 6000 цикъла, годишен процент на изтичане на газ SF6 от ≤0,5%, и съпротивление на основната верига ≤80μΩ. Пълните технически параметри и данните от тестовете потвърждават стабилността на продукта.

4. Силна адаптивност

Широко приспособим към сурови външни среди, с температурен диапазон на околната среда от -30 ℃ до +40 ℃ и надморска височина от ≤3000 метра. Силна устойчивост на вятър, лед и земетресения, отговаряща на нуждите на различни сценарии за енергийни проекти.

Основни технически параметри

Прекъсвачът със серен хексафлуорид 126kV се отличава с отлични електрически характеристики с основни параметри отговарящи на високите стандарти на 126kV силови съоръжения, осигуряващи стабилна работа в сложни енергийни системи. Ключово ядро параметрите са както следва:

Обща структура на продукта

Превключвателят със серен хексафлуорид 126kV се състои от три фази, всяка от които е оборудвана със самозахранващ се дъгогасителна камера, поддържащо изолационно устройство, адсорбент и непропусклива структура. Употреби за статично запечатване О-пръстени и уплътнител, докато динамичното уплътняване използва уплътнение с натиск на пружина, осигуряващо отлична херметичност. The трансмисионната част свързва еднополюсния прекъсвач и работния механизъм, като ефективно предава работна сила; пружинният задвижващ механизъм има вградена механична кутия, осигуряваща ръчна, електрическа енергия функции за съхранение и повторно затваряне, предлагащи гъвкава и надеждна работа.

Принцип на работа на продукта

1. Състояние на затваряне: Системният ток образува верига през клеми, неподвижни контакти, подвижни контакти, цилиндри, и междинни контакти, осигуряващи нормално предаване на мощността.
2. Операция на изключване: Под действието на работния механизъм подвижният контакт се движи надолу, генерирайки електрическа дъга, когато подвижните и неподвижните контакти се разделят; сгъстеният SF6 газ в цилиндъра раздухва дъгата през дюзата и дъгата изгасва, когато токът премине нулата.
3. Система за газ SF6: Оборудвана с интегриран измервател на плътността на SF6 и контролер с температурна компенсация, тя може да следи налягането на газа в реално време. Когато налягането е твърде ниско, се задейства аларма и механизмът е заключени за предотвратяване на механични повреди.

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Случай на приложение

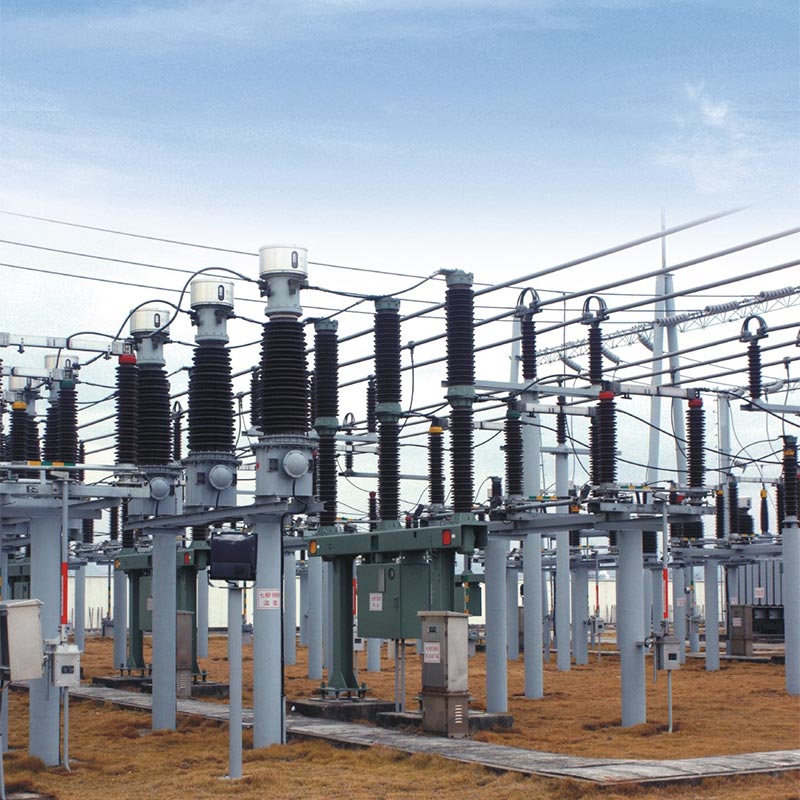

През 2024 г. превключвателят със серен хексафлуорид Usune LW36-110 126 kV беше успешно приложен към ключ 110 kV проект за пренос и трансформация в северен Китай. Този проект имаше за цел да реши проблема с недостатъчното захранващ капацитет в селските и крайградските райони. Мястото на проекта има голяма температурна разлика (-25 ℃ до +38 ℃) и чести пясъчни бури, поставяйки изключително високи изисквания към адаптивността към околната среда и надеждността на енергийното оборудване.

Като определен доставчик за този проект, Usune предостави 28 прекъсвача LW36-110. Фабриката изпрати професионални техници, които да предоставят насоки на място за инсталиране, пускане в експлоатация и пробна експлоатация. след осем месеца стабилна работа, продуктът постигна нулеви повреди, като скоростта на изтичане на газ SF6 е далеч под стандартни изисквания (действителен тест ≤0,3%), а скоростта на реакция на отваряне и затваряне напълно отговаря на дизайна на проекта стандарти. След като проектът беше пуснат в експлоатация, той ефективно подобри стабилността на местната електрическа мрежа, намалени прекъсвания на захранването, причинени от повреда на оборудването, и получиха високо признание от собственика на проекта и местните енергиен отдел, като напълно проверява отличната адаптивност към околната среда и надеждната работа на Usune 126kV SF6 прекъсвач в реални работни условия.

ЧЗВ

Въпрос 1: Какъв е експлоатационният живот на превключвателя на прекъсвача със серен хексафлуорид Usune 126kV и какви са ключовете точки за поддръжка?

A1: Механичният живот на продукта е 6000 цикъла, а препоръчителният непрекъснат експлоатационен живот е 12 години. Ключ точки за поддръжка: Ежеседмични рутинни проверки (цялост на изолатора, налягане на газ SF6 и др.); годишна поддръжка на всеки 3 години (почистване на изолатори, измерване на съпротивление на главната верига и др.); когато продуктът достигне условия за поддръжка (напр. 20 прекъсвания на късо съединение с пълен капацитет), дъговите контакти, адсорбента и уплътнителните пръстени трябва да бъдат заменени. Производителят ще изпрати професионален персонал, който да предостави насоки на място за поддръжка.

Q2: Може ли прекъсвачът Usune LW36-110 да се използва в райони с висока надморска височина и хладни региони? Какво е максимално подходящо надморска височина?

A2: Да. Този продукт е специално проектиран за тежки външни среди, със силна адаптивност към високи надморска височина и ниски температури. Подходящ е за надморска височина до 3000 метра и издържа на ниски температури като -30 ℃, което напълно отговаря на нуждите на високопланински и хладни региони като западен Китай. Освен това, кутията на механизма има вграден нагревател, осигуряващ защита от влага и замръзване при дъжд, сняг и силен студ сезони, осигуряващи стабилна работа.

Доставчик и следпродажбено обслужване

Zhejiang Usune Electric Co., Ltd., като професионален производител на оборудване за високо напрежение в Китай, притежава пълна производствена линия и строга система за контрол на качеството. Фабриката е оборудвана с модерни оборудване за тестване и всеки продукт се подлага преди това на вакуумиране, пълнене с газ и изпитване на механичните характеристики напускане на фабриката, за да се гарантира качеството на продукта. Като надежден доставчик, Usune предоставя следпродажбено обслужване на едно гише, включително ръководство за инсталиране на място, въвеждане в експлоатация, обучение за поддръжка и доставка на резервни части. Професионалист техническият екип реагира своевременно на нуждите на потребителите, като гарантира дългосрочна стабилна работа на оборудването.
