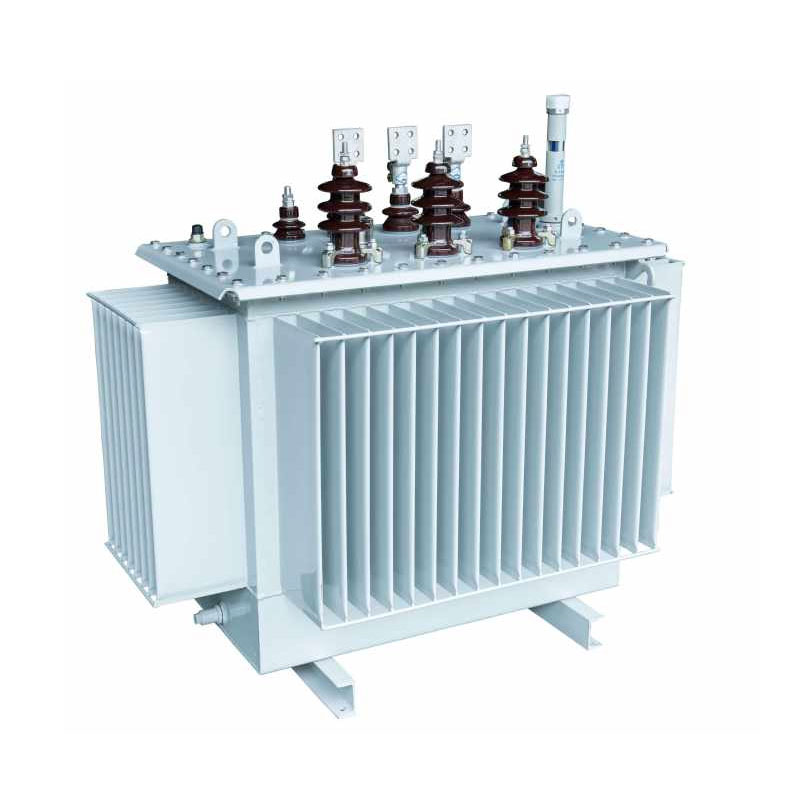

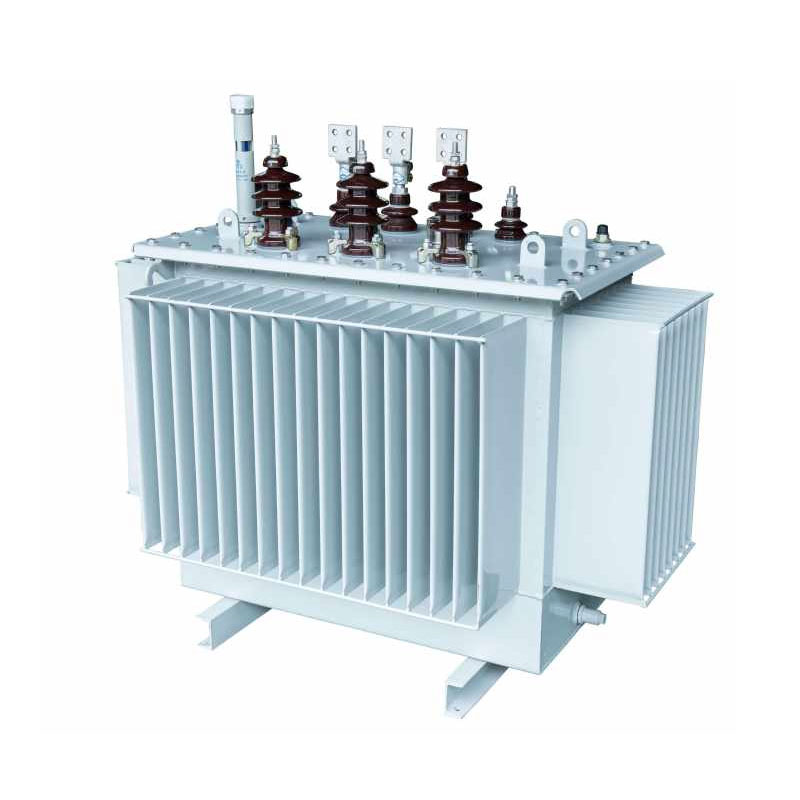

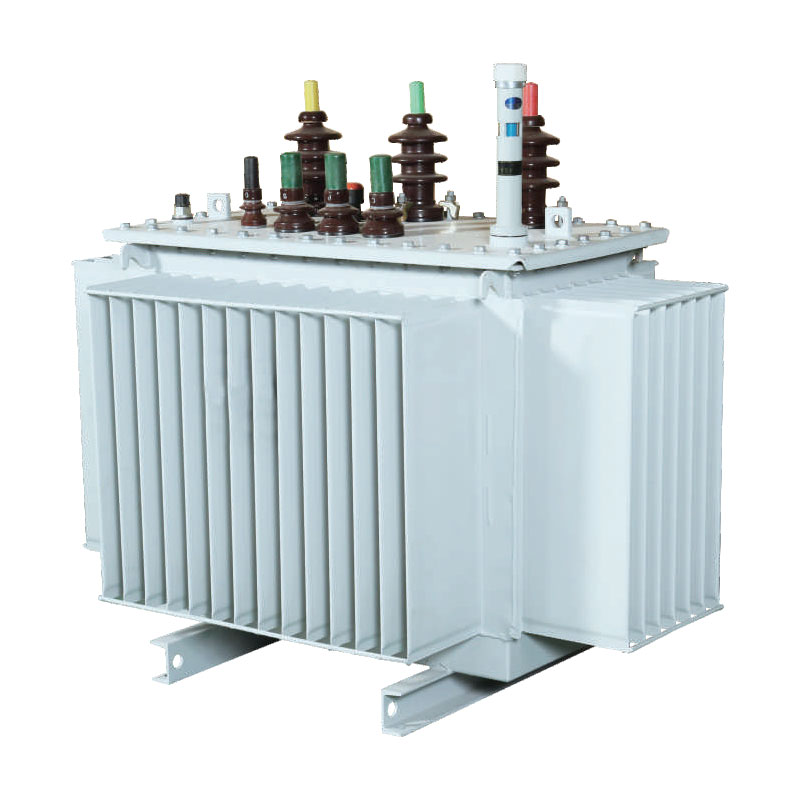

2500KVA течни потопени разпределителни трансформатори

Оптимизиран за 10kV, 20kV и 36kV приложения за разпределение на средно напрежение, Usune 2500kVA разпределение с течност трансформаторите се различават от традиционните модели с подредени ядра, като използват равностранна триъгълна 3D структура на навита сърцевина, което води до по-ефективна система от магнитни вериги. Дизайнът постига безпросветна магнитна верига с равни и минимални дължини на пътя през всичките три фази, което значително намалява загубите на празен ход и работния шум, като същевременно гарантира високо прецизен трифазен баланс и потискане на третата хармоника. В комбинация със зряла изолация, потопена в масло технология и промишлен клас антикорозионен дизайн, трансформаторите се адаптират към сложни условия на работа и напълно отговарят на изискванията за стандартизация на съвременните интелигентни мрежи.

Произведени и тествани в строго съответствие с индустриалните стандарти, тези трансформатори са подходящи за надграждане на мрежата в градски и селски райони, както и захранване на промишлени и минни предприятия. Те се интегрират безпроблемно с комбинирани трансформатори и сглобяеми подстанции, предлагащи голяма гъвкавост на приложенията и висока експлоатационна ефективност стабилност.

Основни структурни характеристики и технически предимства

1. Оптимизирана основна структура: ниски загуби и нисък шум

Сърцевината използва силициеви стоманени листове с висока пропускливост и нисък хистерезис, ориентирани към зърната. Те са прецизно изрязани с помощта на немско оборудване за напречно рязане на GEORG и сглобени чрез процес на безшевни съединения под 45°. Листовете са подредени върху образуват многостъпално кръгло напречно сечение, като напълно елиминират магнитното изтичане и загубите във въздушната междина. това ефективно намалява консумацията на енергия без товар и работния шум, като гарантира дългосрочна стабилност на магнитната верига и последователно изпълнение.

2. Дизайн на намотка с висока якост с отлична устойчивост на късо съединение

Потопените в течност разпределителни трансформатори с мощност 2500 kVA се отличават с диференцирана конфигурация на бобина: високоволтовата намотката използва цилиндрична структура, докато намотката с ниско напрежение предлага избор между цилиндричен и фолиен тип структури. Този дизайн значително повишава устойчивостта на оборудването на удар от късо съединение и механични стабилност, като ефективно предотвратява деформация на бобината или повреда, причинена от внезапно късо съединение в мрежата. Освен това, то оптимизира разпределението на магнитното поле, осигурявайки по-ефективна работа на магнитната верига и по-висока обща мощност ефективност на предаване.

3. Резервоар от промишлен клас, предлагащ висока издръжливост и гъвкавост

Резервоарът е конструиран от високопрецизни студено валцувани стоманени листове, произведени върху специализирана гофрирана GEORG линия за производство на резервоари. Повърхността е завършена с нефтохимическо антикорозионно покритие, което е устойчиво на масло, химикали и окисляване, което го прави подходящ за тежки индустриални среди и условия на работа на открито. The гофрираната структура осигурява ефективно разсейване на топлината, като същевременно поема термичното разширение и свиване от изолационното масло по време на работа. Напълно запечатаният дизайн изолира уреда от въздух, което значително забавя стареене на изолационното масло и удължаване на общия експлоатационен живот на оборудването.

4. Изолационна структура от клас А, осигуряваща безопасна и стабилна работа

Оборудването използва изолационна система от клас А с концентрично разположение на намотки за високо и ниско напрежение; на междината между намотките използва структура, съчетаваща картонени втулки с малки бариери за маслена междина. Това наслоено изолационният дизайн равномерно разпределя напрежението на електрическото поле и ефективно подобрява цялостната здравина на изолацията предотвратяване на разрушаване на изолацията и повреди при разреждане, като по този начин се гарантира безопасна, дългосрочна работа и при двата номинални и условия на частично натоварване.

Тип продукт

Енергоспестяване и икономически ползи

Потопеният в течност разпределителен трансформатор Usune 2500kVA предлага значителни предимства за спестяване на енергия, ефективно намаляване както на оперативните разходи, така и на въглеродните емисии за предприятията. Формулите за изчисляване на основните обезщетения по-долу позволяват за точното количествено определяне на икономическата и екологичната стойност:

1. Формула за годишни разходи за електроенергия: Годишни разходи за електроенергия (CNY/година) = [Загуба на празен ход (kW) + Загуба при натоварване (kW) × (Средно Коефициент на натоварване)²] × 365 дни × 24 часа × цена на електроенергията
2. Формула за въглеродни емисии: Годишни емисии на CO₂ = [загуба на празен ход (kW) + загуба на натоварване (kW) × (среден фактор на натоварване)²] × 365 дни × 24 часа × въглероден емисионен фактор (kg-CO₂/kWh)

В сравнение с традиционните трансформатори със същия капацитет, този продукт се характеризира с по-ниски загуби на празен ход и натоварване. Дългосрочната работа непрекъснато понижава разходите за електроенергия и въглеродните емисии, в съответствие с "Dual Carbon" политики и корпоративни екологични производствени стандарти, като същевременно осигурява изключителни икономически и екологични ползи.

Технически параметри

Трифазен маслен разпределителен трансформатор от серия 10kV S11

Забележка: За трансформатори с номинален капацитет от 500 kVA и по-малко, загубата на натоварване над рампата в таблицата е приложим за Dyn11 група за свързване, а загубата на натоварване под рампата е приложима за групата за свързване Yyn0.

10 kV трифазен потопен разпределителен трансформатор от серия S13

Трифазен маслен разпределителен трансформатор от серия 10kV S14

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Случай на приложение в реалния свят

През 2025 г. осем потопени в течност разпределителни трансформатора Usune 2500kVA 10kV бяха успешно внедрени в ключ проект за обновяване на градско-селската мрежа в Шоугуанг, Шандонг. Тези модули захранват модерни селскостопански оранжерии, индустриални паркове и жилищни райони - приложения, които изискват строги стандарти за стабилност на оборудването, енергия ефективност и адаптивност към околната среда.

След пускането в експлоатация сглобяемите подстанции работиха стабилно през цялата година без откази. Измереният работен шум остава под 55dB, трифазният дисбаланс е по-малък от 1% и потискането на третия хармоник представянето беше отлично. В сравнение със старите трансформатори, които те замениха, проектът постигна намаление от 17,8%. общи загуби и спестява над 260 000 CNY годишни разходи за електроенергия. Напълно запечатаният дизайн на резервоара елиминира проблемите свързани със стареене и изтичане на изолационно масло; годишната производителност без отказ напълно потвърждава стабилността на продукта и предимства за спестяване на енергия в градска и селска мрежова среда.

ЧЗВ

Q1: Какви нива на напрежение и сценарии на приложение правят разпределителните трансформатори Usune 2500kVA с течност подкрепа?

Продуктовата линия обхваща нива на средно напрежение от 10 kV, 20 kV и 36 kV, което я прави подходяща за градска и селска мрежа реновации, промишлени и минни предприятия, търговски паркове и сценарии за захранване на жилища. Внедрени са специализирани оптимизации за комбинирани трансформатори и сглобяеми подстанции, позволяващи да отговарят на изискванията за инсталиране и експлоатация за външна среда, тежки индустриални условия и компактни градски разпределителни обекти.

Q2: Какви са основните предимства на този продукт в сравнение с традиционните трансформатори със същия капацитет?

Има три основни предимства: Първо, той използва триизмерна структура на навита сърцевина без празнини, което води до по-ниски загуби и шум, както и по-балансирано и стабилно трифазно захранване. Второ, оптимизираната намотка и структурите на резервоара осигуряват превъзходна устойчивост на късо съединение и корозия, което води до по-нисък процент на отказ на оборудването. Трето, напълно запечатаният, въздухоизолиран дизайн забавя стареенето на изолационното масло, като удължава експлоатационния живот с над 20% в сравнение с традиционното оборудване и намаляване на дългосрочните разходи за експлоатация и поддръжка.

Q3: Какви са ползите от енергоспестяването и намаляването на въглеродните емисии на 2500kVA потопени в течност разпределителни трансформатори демонстриран в реална работа?

Продуктът минимизира оперативните загуби при източника чрез оптимизирани магнитни вериги и структурен дизайн; измерените загуби на празен ход и натоварване превъзхождат тези на традиционното оборудване, отговарящо на националните стандарти. Въз основа на стандартизирани формули за консумация на енергия и въглеродни емисии, дългосрочната работа постоянно намалява електроенергията разходи за предприятията. Освен това намалените енергийни загуби директно намаляват въглеродните емисии от страната на захранването, улесняване на зелени, нисковъглеродни надстройки за мрежови проекти и производствени предприятия, като по този начин предоставя и двете икономическа и екологична стойност.
