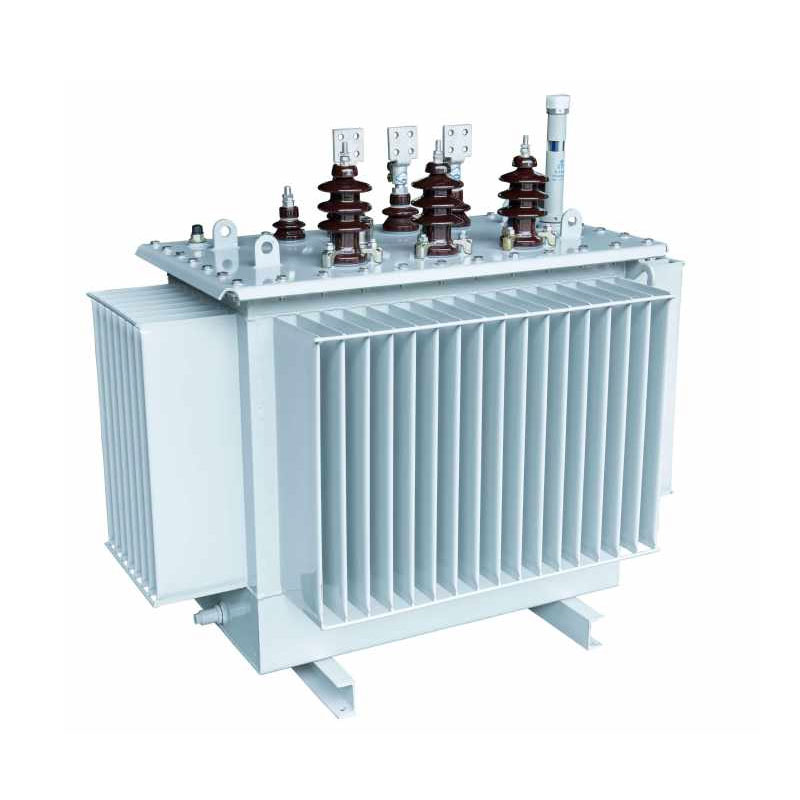

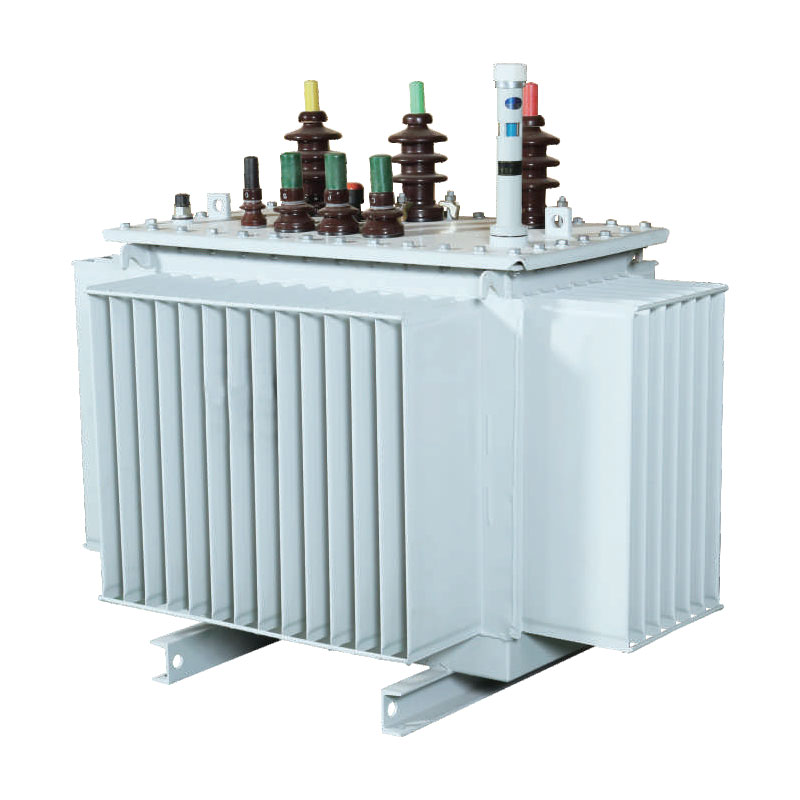

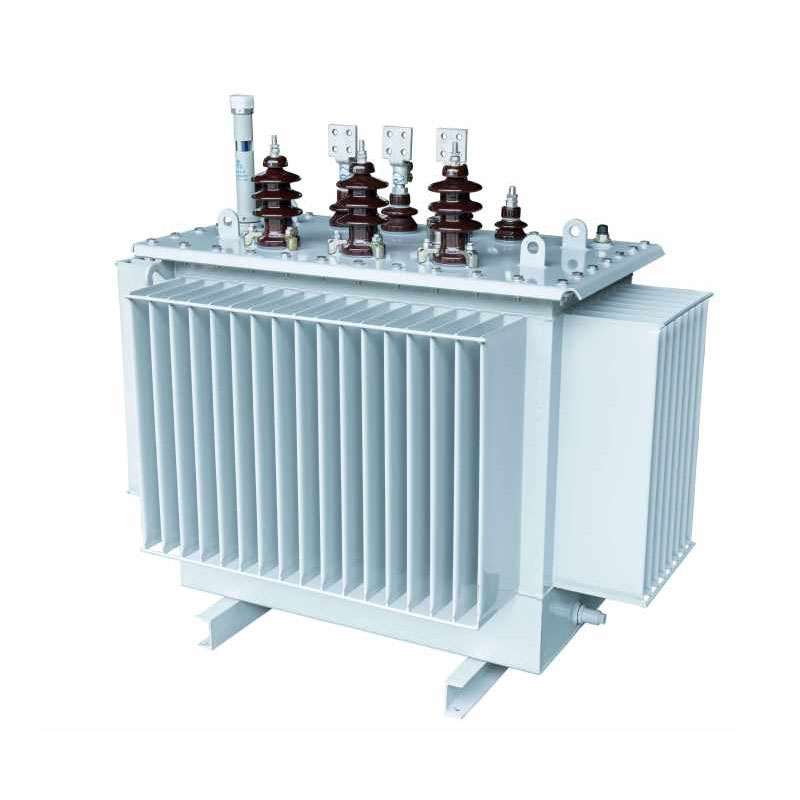

1600KVA маслен разпределителен трансформатор

Масленият разпределителен трансформатор Usune 1600kVA е оптимизиран за справяне с често срещани проблеми, срещани в традиционните трансформатори, като големи загуби, прекомерен шум, трифазен дисбаланс и лоша адаптивност към околната среда. Ядрото използва 3D оформление на раната, образуващо равностранен триъгълник; магнитната верига е без междина, с три еднакви по дължина магнитни пътища, които са сведени до минимум на разстояние. Напречното сечение на колоната на сърцевината значително се доближава до кръгла форма повишаване на ефективността на магнитната пропускливост, фундаментално намаляване на загубите на празен ход и работния шум, постигане на прецизни трифазен баланс и смекчаване на хармоничните смущения.

Подходящ за приложения с напрежение 10 kV, 20 kV и 36 kV, продуктът е прецизно произведен в стандартизирани съоръжения и се подлага на строги, всеобхватни тестове. Отличава се със стабилна производителност, силна устойчивост на претоварване и висока експлоатационна безопасност, което го прави идеален избор за интегриране със сглобяеми или модулни подстанции и предпочитан решение за модерни интелигентни надстройки на мрежата.

Основни структурни характеристики

1. Основна система

Ядрото използва листове от силициева стомана с висока пропускливост и ниски загуби, ориентирани към зърното, обработени с помощта на внесени от Запада Немско оборудване за напречно рязане Georg и техника за безшевно снаждане под 45°. Формират се листовете от силиконова стомана в многостепенна структура с кръгло напречно сечение, напълно елиминирайки въздушните междини на магнитната верига и намалявайки загуби на поток от изтичане, като по този начин ефективно намалява работния шум и консумацията на енергия без товар. Общото ядро структурата е компактна и стабилна с висока устойчивост на магнитно насищане, осигуряваща дълготрайно гладко оборудване операция.

2. Структура на намотката

1600kVA маслен разпределителен трансформатор използва диференциран дизайн на намотката: намотката за високо напрежение разполага с цилиндрична структура, докато намотката за ниско напрежение поддържа както цилиндричен, така и фолиен тип конфигурации. Този дизайн значително повишава устойчивостта на оборудването към късо съединение и мълния удари, предотвратяващи деформация на бобината или повреда, причинена от токови удари. Концентричното разположение на високо- и намотките за ниско напрежение оптимизират разпределението на магнитната верига, осигурявайки по-равномерно предаване на енергия и цялостно подобряване на общата оперативна ефективност.

3. Структура на резервоара

Резервоарът е произведен от високопрецизна студено валцована стомана с помощта на специализирана линия за производство на гофрирани резервоари. Повърхността му е завършена с антикорозионно покритие от нефтохимически клас, което предлага дълготрайна устойчивост на масло и химическа ерозия, което го прави подходящ за различни тежки индустриални среди. Гофрираната структура служи за a двойна цел: улеснява ефективното разсейване на топлината за стабилизиране на повишаването на температурата по време на работа при пълно натоварване като същевременно поема термичното разширение и свиване на трансформаторното масло. Напълно запечатана структура изолира модула от въздуха, като забавя стареенето на изолационното масло и значително удължава срока на експлоатация на оборудването експлоатационен живот.

4. Изолационна структура

Устройството използва изолационна система от клас А, характеризираща се с висока диелектрична якост и отлична устойчивост на висока температура. С намотките за високо и ниско напрежение, разположени концентрично, пролуката между намотките използва композитна структура - съчетаваща обвивка на хартиена тръба с малки маслени междини - за оптимизиране на вътрешния оформление на изолацията и премахване на изолационните "мъртви зони". Това ефективно подобрява способността за издържане на напрежение и стабилност на изолацията, предотвратяване на диелектрични пробив и разрядни повреди, като по този начин се гарантира безопасност и надеждност дългосрочна експлоатация.

Тип продукт

Икономически ползи и спестяване на енергия/намаляване на емисиите

Масленият разпределителен трансформатор Usune 1600kVA предлага изключителна енергоспестяваща производителност, значително намалявайки годишните разходи за електроенергия и въглеродните емисии за потребителите. Следните основни формули позволяват прецизно количествено определяне на оперативната стойност на оборудването:
1. Формула за годишни разходи за електроенергия: Годишни разходи (CNY/година) = [Загуба на празен ход (kW) + Загуба при натоварване (kW) × (Среден фактор на натоварване)²] × 365 дни × 24 часа × Цена на електроенергия
2. Формула за въглеродни емисии: Годишни емисии на CO₂ = [Загуба на празен ход (kW) + Загуба на натоварване (kW) × (среден фактор на натоварване)²] × 365 дни × 24 часа × Фактор на въглеродни емисии (kg-CO₂/kWh)
В сравнение с традиционните трансформатори със същите спецификации, този продукт се характеризира с по-ниски загуби на празен ход и натоварване. При типични промишлени работни условия с 60% среден коефициент на натоварване, това устройство постига значителни икономии на електроенергия, като директно намалява корпоративните енергийни разходи и понижава въглеродните емисии. Той е в съответствие с изискванията на политиката „Двоен въглерод“, създавайки икономическа и екологична стойност за потребителите.

Технически параметри

Трифазен маслен разпределителен трансформатор от серия 10kV S11

Забележка: За трансформатори с номинален капацитет от 500 kVA и по-малко, загубата на натоварване над рампата в таблицата е приложим за Dyn11 група за свързване, а загубата на натоварване под рампата е приложима за групата за свързване Yyn0.

10 kV трифазен потопен разпределителен трансформатор от серия S13

Трифазен маслен разпределителен трансформатор от серия 10kV S14

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Случай на приложение в реалния свят

Като професионален и надежден доставчик на енергийно оборудване, масленият разпределителен трансформатор 1600kVA 10kV на Usune беше успешно внедрени в проект за обновяване на градско-селската мрежа в Donghai Town, Lufeng, Guangdong. Инсталацията ефективно разрешаване на местни проблеми, свързани с недостатъчен мощност и нестабилно захранване.

Преди надграждането на традиционното разпределително оборудване в района липсваше достатъчен капацитет; през пиковото лято търсенето, проблеми като падане на напрежението и предизвикани от претоварване пътувания бяха често срещани, което сериозно засягаше жилищното електричество използването и дейността на малки и микропредприятия. През 2026 г. местното бюро за електроснабдяване инициира надграждане на мрежата проект. След многоизмерно сравнение на производителността на продукта, възможностите за пестене на енергия и работата стабилност, те избраха високоефективния маслен разпределителен трансформатор на Usune.

Проектът използва сглобяем монтажен модел на подстанция. Веднъж въведено в експлоатация, оборудването—характерно с ниски загуби, нисък шум и отличен трифазен баланс—ефективно елиминира тесните места в електрозахранването в региона. Уредът работи стабилно при летни условия на висока температура и голямо натоварване без необичаен шум или хармония намеса. Измерените данни показват, че загубите в оборудването са много по-ниски от тези на стандартните трансформатори национални бенчмаркове; годишните разходи за електроенергия в мрежата са спаднали с над 18%, придружени от намаляване на въглеродните емисии. Това стабилно захранване осигурява надеждно електричество за жителите и непрекъснато производство за местна обработка предприятия, установявайки проекта като еталон за енергоспестяващи реновации на мрежата в източен Гуангдонг.

ЧЗВ

Q1: За какви сценарии е подходящ масленият разпределителен трансформатор Usune 1600kVA?

Продуктовата линия покрива нива на напрежение от 10 kV, 20 kV и 36 kV, предлагайки изключителна адаптивност. Основно е използвани за надграждане на мрежата градско-селско, разпределение на електроенергия за промишлени и минни предприятия и внедряване в сурови промишлени среди като химически и хранително-вкусови предприятия. Съвместим е със сглобяем заграждения и комбинирани подстанции и отговаря на изискванията за високо захранване на сценарии като тунелно инженерство проекти и големи търговски комплекси.

Q2: Какви са основните предимства на този трансформатор в сравнение с традиционните продукти?

В сравнение с традиционните трансформатори със същия капацитет, този продукт предлага четири ключови предимства: първо, 3D дизайн на навита сърцевина с магнитна верига без пролуки води до по-ниски загуби и намален шум; второ, оптимизираният бобината и изолационната структура осигуряват превъзходна устойчивост на късо съединение и повишена безопасност при работа; трето, индустриален клас, устойчив на корозия гофриран маслен резервоар е подходящ за тежки условия на работа и гарантира по-дълъг експлоатационен живот; и четвърто, прецизното трифазно балансиране потиска хармониците от трети ред, осигурявайки повече стабилно качество на захранването.

Въпрос 3: Какъв е експлоатационният живот и разходите за дългосрочна поддръжка на 1600kVA маслен разпределителен трансформатор?

Оборудването разполага с напълно запечатана структура на резервоара за масло, която изолира устройството от въздуха, като по този начин забавя стареенето на изолационното масло и позволяващ експлоатационен живот над 20 години. Със зрял, надежден дизайн и изключително нисък процент на повреда, уредът не изисква честа поддръжка - само периодични проверки на нивото на маслото и работата необходими са шумове. В сравнение с традиционните трансформатори, той значително намалява разходите за труд и материали с експлоатация и поддръжка, предлагайки превъзходна рентабилност през целия си жизнен цикъл.
