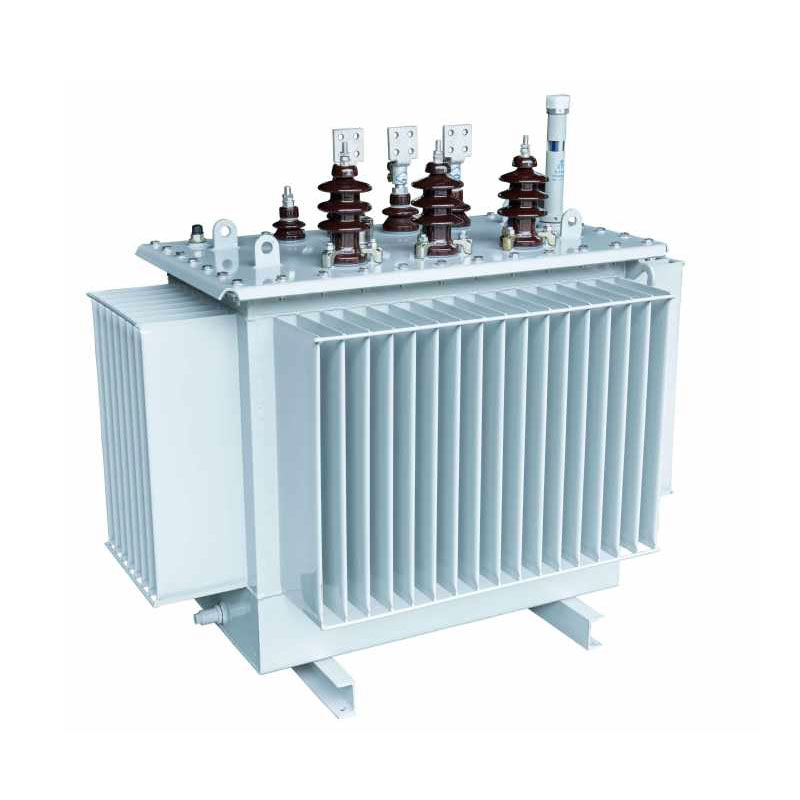

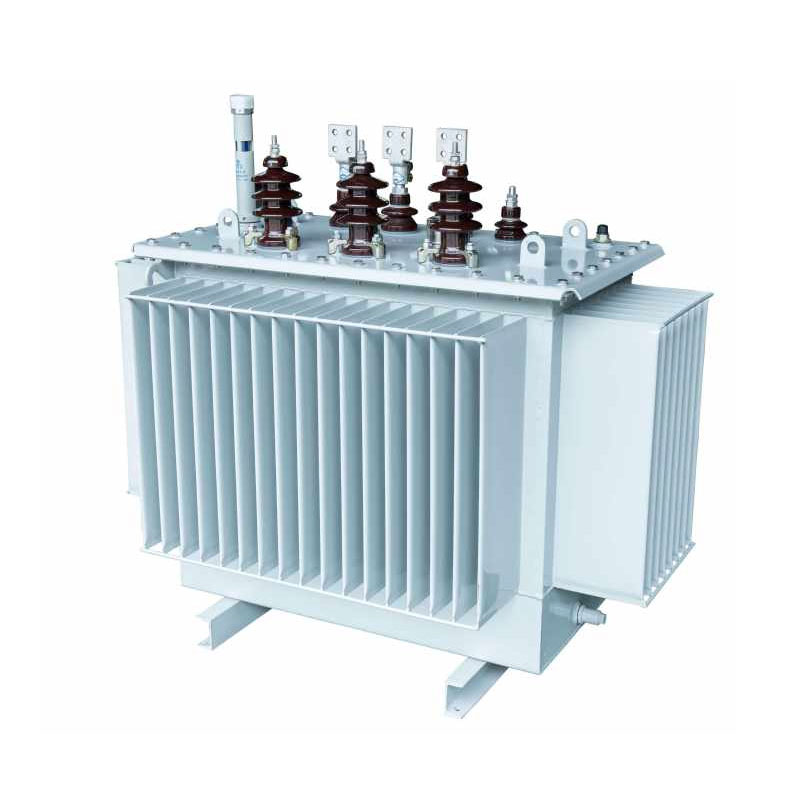

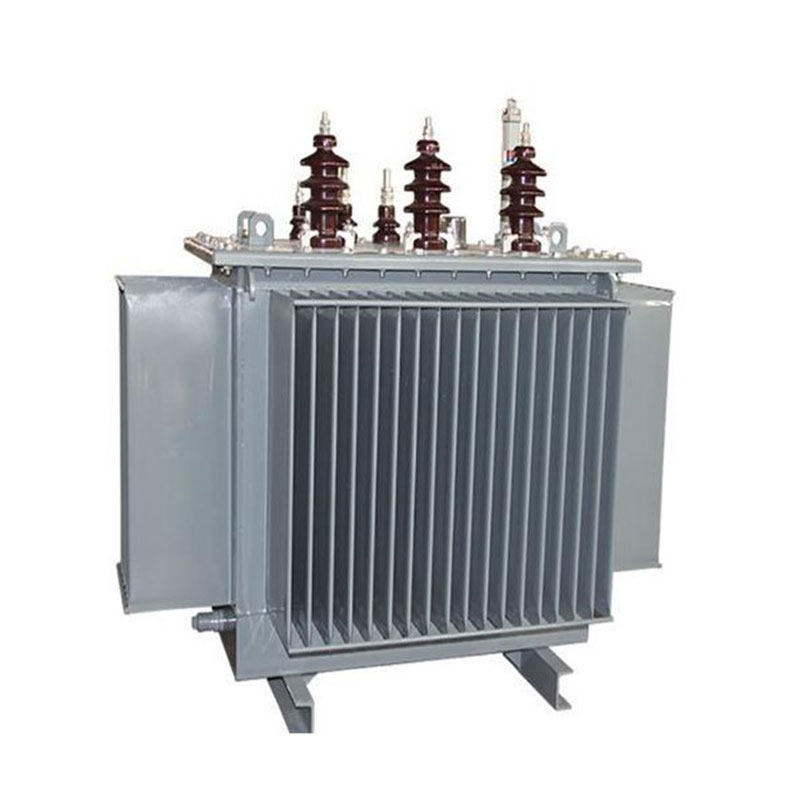

4000KVAT Трифазен маслен трансформатор

Трифазният маслен трансформатор Usune 4000kVA покрива трите основни нива на напрежение от 10kV, 20kV и 36kV, представляващ модернизиран, високоефективен, енергоспестяващ разпределителен трансформатор. Отдалечаване от традиционното подредени ламинирани сърцевини, той приема равностранно триъгълно 3D оформление на навита сърцевина. Този дизайн води до a напречно сечение на сърцевината на колоната, приближаващо се до кръг, плътно навиване и магнитна верига без пролуки, основно разрешаване на често срещани проблеми, открити в традиционните трансформатори, като трифазен дисбаланс, високи работни загуби и прекомерен шум.

Подкрепен от стандартизирани производствени линии и строги системи за контрол на качеството, продуктът предлага силна екология адаптивност и висока експлоатационна стабилност. Той отговаря на дългосрочните, надеждни изисквания за захранване на комплекса сценарии - включително надстройки на мрежата, промишлено производство и интегриране на сглобяеми подстанции - докато доставяте отлични ползи за спестяване на енергия и икономическа стойност.

Основни структурни характеристики и предимства на продукта

1. Оптимизирана основна структура: ултра-ниски загуби и тиха работа

Сърцевината е изградена от зърнесто-ориентирани листове от силициева стомана с висока чистота, обработени с помощта на внесен немски Georg напречно режещо оборудване. Той използва прецизен 45° процес на свързване и многоетапно кръгло напречно сечение структура, образувана от ламиниране, ефективно намаляваща магнитното изтичане и загубите от хистерезис. Равностранният триъгълното оформление гарантира, че магнитните пътища за всичките три фази са еднакви и сведени до минимум. Чрез напълно елиминирайки въздушните междини на магнитната верига, дизайнът значително намалява загубите на празен ход и работния шум, потиска генерирането на трета хармоника и постига прецизен трифазен баланс на мощността.

2. Подсилен дизайн на бобина с превъзходна устойчивост на късо съединение и удар

Високоволтовата намотка използва цилиндричен дизайн на намотката, докато нисковолтовата намотка поддържа и двете цилиндрични и процеси на навиване на фолио. Оптимизираната структура на бобината осигурява рационално разпределение на магнитната верига, значително повишава устойчивостта на трансформатора към удари на късо съединение и претоварване, като по този начин ефективно предотвратяване на деформация на бобината или повреда на оборудването, причинена от колебания в мрежата. Структурата на концентричната намотка подобрява общата структурна стабилност, осигурявайки безопасна и стабилна работа при дългосрочни условия на натоварване.

3. Устойчив на корозия гофриран резервоар, предназначен за тежки условия и дълъг експлоатационен живот

Резервоарът е произведен от високопрецизна студено валцована стомана, като се използва специализирано производство на гофрирани резервоари на Georg линия. Повърхността е покрита с нефтохимическо качество, специализирано антикорозионно покритие, което е устойчиво на масло и химическа корозия, което го прави подходящ за различни тежки индустриални работни среди. Интегрираният гофрираната структура осигурява ефективно разсейване на топлината и автоматично поема топлинното разширение и свиване на трансформаторното масло; освен това въздухоизолираният вътрешен дизайн ефективно забавя стареенето на изолационното масло, значително удължаващо общия експлоатационен живот на оборудването.

4. Изолационна структура от клас А, осигуряваща висок експлоатационен фактор на безопасност

Трифазният маслен трансформатор с мощност 4000 kVA използва изолационна структура от клас А навсякъде. С високо- и намотки за ниско напрежение, разположени концентрично, междината между намотките използва дизайн, съчетаващ картонени ръкави и малки маслени междини за оптимизиране на вътрешната изолация и системите за разсейване на топлината. Това ефективно подобрява изолационната якост на оборудването, елиминира инциденти с повреда на изолацията и осигурява непрекъсната и безопасна работа при условия на номинално натоварване и умерено претоварване.

Тип продукт

Енергоспестяване, намаляване на въглеродните емисии и икономически ползи

Трифазният маслен трансформатор Usune 4000kVA може да се похвали с отлична енергоспестяваща производителност. Годишна работа разходите и въглеродните емисии могат да бъдат точно изчислени с помощта на стандартни индустриални формули, осигуряващи подкрепа за данни енергийни оценки на проекта и бюджетиране на разходите:

1. Формула за годишни разходи за електроенергия: Годишни разходи за електроенергия (CNY/година) = [Загуба на празен ход (kW) + Загуба при натоварване (kW) × (Средно Скорост на натоварване)²] × 365 дни × 24 часа × Цена на електроенергията
2. Формула за годишни въглеродни емисии: Годишни емисии на CO₂ = [Загуба на празен ход (kW) + Загуба при натоварване (kW) × (Средна скорост на натоварване)²] × 365 дни × 24 часа × въглероден емисионен фактор (kg-CO₂/kWh)

В сравнение с традиционните трансформатори със същия капацитет, този продукт се характеризира с по-ниски загуби на празен ход и натоварване. в сценарии, изискващи дългосрочна непрекъсната работа - като промишлено производство и градски електрически мрежи - това ефективно намалява разходите за електроенергия и намалява въглеродните емисии. Той напълно отговаря на стандартите за енергоспестяване на мрежата и зелено изисквания за промишлено производство, осигуряващи изключителни икономически и екологични ползи.

Технически параметри

Трифазен маслен разпределителен трансформатор от серия 10kV S11

Забележка: За трансформатори с номинален капацитет от 500 kVA и по-малко, загубата на натоварване над рампата в таблицата е приложим за Dyn11 група за свързване, а загубата на натоварване под рампата е приложима за групата за свързване Yyn0.

10 kV трифазен потопен разпределителен трансформатор от серия S13

Трифазен маслен разпределителен трансформатор от серия 10kV S14

Референция на проекта

Проект за изстрелване на ракета Cas-space

Доклад от теста

Случаи на практическо инженерно приложение

Случай 1: Проект за електроразпределение на текстилен индустриален парк

Голяма текстилна група в Шандонг експлоатира производствените си линии непрекъснато през цялата година, изисквайки изключително високи изисквания стабилност на захранването. Проектът използва множество маслени трансформатори Usune 4000kVA 10kV за справяне с разпределението на основното захранване на парка. От пускането в експлоатация оборудването работи гладко с нисък шум и ниско ниво на шум консумация на енергия. Той разреши предишни проблеми - като нестабилност на трифазното напрежение и висока консумация на енергия свързано със стареенето на трансформаторите—като по този начин ефективно намалява годишното електричество и O&M на предприятието разходи, като същевременно осигурява стабилно захранване на текстилните производствени линии.

Случай 2: Поддържащ проект за градски сглобяеми подстанции

За проект за надграждане на електрическата мрежа в крайбрежен град в Южен Китай, маслени трансформатори Usune 4000kVA 20kV бяха избрани за оборудване на сглобяеми подстанции. Отличаващ се с компактна структура и силна екология адаптивност, продуктът се вписва перфектно в компактни градски планове и издържа на сложна работа на открито условия. Оборудването работи безопасно повече от две години без хармонични смущения и стабилно изходно напрежение, което значително подобрява качеството на електрозахранването за градски търговски и жилищни зони и улесняване на ефективното изпълнение на надстройката на градската мрежа.

ЧЗВ

В1: Какви номинални стойности на напрежението и сценарии на приложение поддържа масленият трансформатор Usune 4000kVA?

Този продукт поддържа три основни стойности на напрежението - 10 kV, 20 kV и 36 kV - покриващи стандартни граждански и индустриални сценарии за разпределение на мощността. Той е особено подходящ за градски и селски надстройки на мрежата и захранване за промишлени и минни предприятия. Той се интегрира безпроблемно с модулни подстанции и сглобяеми контейнери подстанции, демонстрирайки изключителна гъвкавост в различни приложения.

В2: Кои са основните енергоспестяващи предимства на този продукт в сравнение с традиционните трансформатори?

Продуктът се отличава с 3D равностранна триъгълна структура на сърцевината; магнитната верига е без празнина, с трифазните магнитни пътища са едновременно най-къси и еднакви по дължина, което драстично намалява без натоварване и магнитното загуби от течове. В комбинация с прецизно рязане на листове от силиконова стомана и оптимизирана структура на намотка, тя минимизира работна консумация на енергия и шум. Дългосрочната работа води до значително намаляване на разходите за електроенергия и въглеродни емисии, напълно отговарящи на стандартите на Държавната мрежа за зелена енергийна ефективност.

Q3: Как работи трифазният маслен трансформатор с мощност 4000 kVA по отношение на адаптивността към околната среда и експлоатационен живот?

Оборудването използва изолация от клас А и промишлени антикорозионни покрития, което му позволява да издържа на масло замърсяване, химическа корозия и температурни колебания - което го прави подходящ за различни тежки условия на работа условия. Гофрираният маслен резервоар изолира уреда от въздуха, като ефективно забавя стареенето на изолационното масло и намаляване на честотата на смяна на масло и поддръжка. При стандартни условия на работа трансформаторът предлага a дълъг експлоатационен живот и ниски разходи за поддръжка, осигуряващи стабилна работа в различни среди, като промишлени производствени съоръжения и външни електрически мрежи.
